Serija pnevmatskih komponent

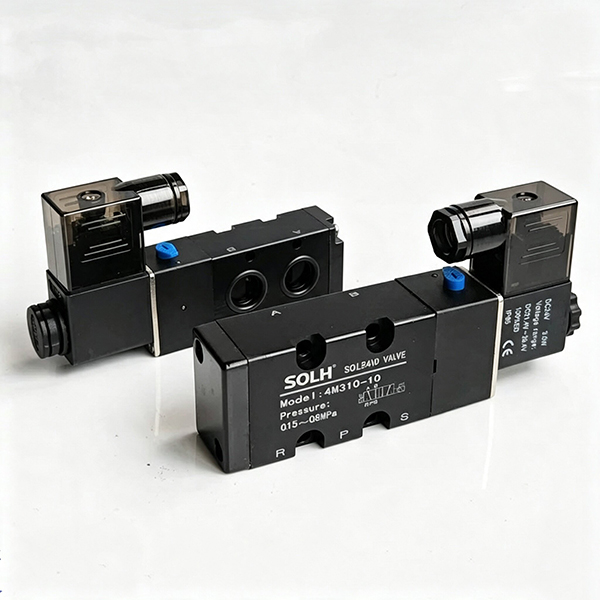

Ploščati 5/2-smerni elektromagnetni ventili serije SOLH 4M so strogo v skladu z mednarodnimi standardi za montažo NAMUR, namensko izdelani za neposredno montažo na pnevmatske pogone, ki poganjajo kroglične ventile in lopute. Integrirana spodnja osnova je opremljena s predhodno vdelanimi zračnimi prehodi P, A, B, R1 in R2, kar omogoča brezhibno priklop z zračnimi votlinami aktuatorja brez zunanjih cevi za delovna vrata A/B. Ta poenostavljena postavitev drastično zmanjša delovno obremenitev postavitve cevovoda in morebitne točke uhajanja zraka v primerjavi z običajnimi elektromagnetnimi ventili serije 4V, povezanimi s cevmi. Ta linija vključuje notranjo konstrukcijo krmilne tuljave z delovanjem brez olja, na voljo v konfiguracijah ponastavitve vzmeti z eno tuljavo (4M × 10) in konfiguracijami z zaskočnim pomnilnikom z dvojno tuljavo (4M × 20), ki pokrivajo tri velikosti: 4M100, mainstream 4M200 in high-flow 4M300. Različice z enojnim električnim krmiljenjem se samodejno ponastavijo pod napetostjo vzmeti, ko je napajanje odklopljeno za varne scenarije ponastavitve, medtem ko različice z dvojnim električnim krmiljenjem po izpadu električne energije stalno obdržijo svoj preklopni položaj, da ohranijo status odpiranja/zapiranja ventila za dolgoročno zaklepanje cevovoda. Vsaka enota je opremljena s stransko nameščenim gumbom za ročno preglasitev za priročno zagon brez povezave in testiranje vzdrževanja. Tuljave podpirajo široko uporabljene globalne napetosti AC/DC z zaščito pred vdorom IP65, odporno na prah in vodo, primerno za stroge delovne pogoje pri obdelavi vode, kemičnih cevovodih in splošnih industrijskih preklapljanjih tekočin. Serija je dimenzijsko združljiva z razdelilnimi podstavki, ki so v skupni rabi z enakovredno serijo 4V, in podpira samostojno namestitev aktuatorja ali centraliziran sklop ventilskega otoka prek razdelilnikov z več postajami. S certificiranim standardnim vmesnikom NAMUR, ki je zamenljiv z glavno serijo Airtac 4M, služi kot namenska usklajena krmilna komponenta za avtomatizirano regulacijo vklopa in izklopa pnevmatskih aktuatorjev krogličnih in dušilnih loput.

Kompaktni pilotno vodeni elektromagnetni ventil SOLH 7V vključuje popolne 5/2 in 5/3 potne različice, ki zajemajo povratno vzmet z eno tuljavo, zaskočenje z dvojno tuljavo in tri osrednje funkcije: sredinsko zaprto, sredinski izpušni plin, sredinski tlačni dovod. Sprejema integriran notranji centraliziran izpušni vodnik s približno 30 % višjo pretočno zmogljivostjo kot tradicionalni ventili serije 4V, s preklopnim odzivom ≤50 ms in največjo delovno frekvenco do 5 Hz. Tuljave z izjemno nizko močjo proizvajajo manj toplote za neprekinjeno napajanje z enosmerno porabo energije 0,7 W in AC 1,1 VA. Na voljo je nabor polne velikosti od M5 do 3/8", ki podpira tako standardne navojne priključke kot vtične hitre priključke. Ventile je mogoče namestiti posamično ali zložiti na aluminijaste razdelilnike z več postajami, da prihranite prostor v omari in poenostavite glavne zračne cevi. Delovni tlak je v razponu 0,15~0,8 MPa z delovno temperaturo -20°C~70°C. Ohišje ventila iz tlačno litega aluminija zagotavlja dolgo življenjsko dobo tesnjenja, pogosto se uporablja za preklapljanje smeri valja in centralizirano pnevmatsko krmiljenje na vseh avtomatiziranih proizvodnih linijah.

Pilotno upravljani 5-portni elektromagnetni ventil serije SOLH SY je popolnoma zamenljiv z ustreznimi ventili SMC, vključno z modeli SY3000 mini, SY5000 srednjega glavnega toka, SY7000 velikim in SY9000 ekstra velikim modelom. Zagotavlja popolne možnosti vezja: 5/2 z enojno/dvojno tuljavo in 5/3 s tremi položaji s sredinskim zaprtim, sredinskim izpuhom in centralnim pritiskom. Standardne tuljave z močjo 0,35 W in izbirne tuljave z izjemno nizko močjo 0,1 W za varčevanje z energijo proizvajajo malo toplote za neprekinjeno napajanje. Notranja pilotna različica deluje 0,1~0,7 MPa, medtem ko zunanja pilotna različica podpira vakuumsko okolje -100kPa. Tuljava z zatesnjeno režo doseže do 200 milijonov preklopnih ciklov. Zračne odprtine so razporejene ob strani, zgoraj in spodaj za prilagodljivo napeljavo cevi. Ventili imajo vtični zaskočni dizajn, ki je združljiv z ventilskimi otoki razdelilnika SS5Y, kar omogoča vzdrževanje enega ventila brez razstavljanja celotne skupine, z vtičnim konektorjem IP65 in osnovno oceno razdelilnika IP67. Optimizirana notranja vodila zagotavljajo približno 80 % višji pretok kot stari ventili, vgrajena mreža pilotnega filtra pa preprečuje, da bi se tuljava zataknila zaradi prahu. Pogosto se uporablja za preklapljanje smeri valjev in centralizirano pnevmatsko krmiljenje v polprevodniških, avtomobilskih varilnih, pakirnih in medicinskih napravah za avtomatizacijo.

2/2-smerni normalno zaprti elektromagnetni ventili za tekočino serije SOLH 2S vključujejo dve polni liniji: neposredno delujoče modele z majhno odprtino 030/050 in pilotno upravljane različice z veliko izvrtino 150~500 za samodejno vklopno-izklopno krmiljenje čiste vode, stisnjenega zraka, hladilne tekočine za rezanje, mazalnega olja in cevovodov za šibko jedko tekočino. Različica z neposrednim delovanjem omogoča zagon brez tlaka brez minimalne omejitve diferenčnega tlaka, ima kompaktno velikost, univerzalno usmeritev vgradnje in hitro preklapljanje v milisekundi, kar je idealno za aplikacije nizkotlačnega mikrotoka, kot so enotočkovno hlajenje obdelovalnih strojev, 3C mikro razcepi zrak/voda in mini čistilna oprema. Pilotno upravljani tip zahteva najmanj 0,05 MPa tlačne razlike za popolno odpiranje, zagotavlja izjemno velik pretok z nizko-vatnimi tuljavami z nizko toploto, ki je primeren za odtočne glave zračnega kompresorja, glavne vodne napeljave za pršenje in cevovode za obdelavo obtočne vode z visokim pretokom. Standardna tesnila iz nitrilne gume NBR so opremljena z dodatnimi tesnili EPDM, odpornimi na kislino in vročo vodo, za živila. Na voljo so več mednarodnih standardov za navoje (PT/G/NPT) in globalne univerzalne napetosti tuljav (DC12/24V, AC24/110/220V), podprte z možnostmi ožičenja vtiča DIN in žičnih vodnikov. Toplotno odporne tuljave omogočajo dolgotrajno neprekinjeno napajanje. Vodnik za izbiro: tip z neposrednim delovanjem za cevovode s statičnim tlakom pod 0,05 MPa in majhnim pretokom v veji; pilotsko vodena različica za glavne razdelilnike G1/2 in višje s stabilnim visokim tlakom in velikim pretokom obtoka. Tesnilo EPDM je obvezno za vročo vodo in tekoče medije za hrano.

2/2-smerni normalno zaprti elektromagnetni ventil za tekočino serije SOLH 2W s trdnim medeninastim ohišjem vključuje modele 030/050 z neposrednim delovanjem z majhno odprtino in pilotno upravljane različice 150~500 z veliko odprtino, zasnovane za samodejno vklopno-izklopno krmiljenje čiste vode, stisnjenega zraka, hladilne tekočine za rezanje, mazalnega olja in cevovodov za šibko jedko tekočino. Različica z neposrednim delovanjem omogoča zagon brez diferenčnega tlaka brez omejitve najnižjega delovnega tlaka, ima kompaktno velikost, univerzalno orientacijo vgradnje in milisekundno visokofrekvenčno preklapljanje, kar je idealno za nizkotlačne mikropretočne veje, vakuumske pomožne vodne tokokroge in enotočkovno hlajenje za majhna strojna orodja. Pilotno upravljani tip zahteva najmanj 0,05 MPa zagonskega diferenčnega tlaka, zagotavlja izjemno velik pretok z nizkoenergijskimi tuljavami z nizkim dvigom temperature, ki je primeren za glavne odtočne cevi zračnega kompresorja, glavne kroge pršilne vode splošnega sklopa in obtočne cevovode z visokim pretokom za sisteme za čiščenje vode. Standardna tesnila iz nitrilne gume NBR so opremljena z izbirnimi tesnili EPDM, odpornimi na vročino in kislino, za živila. Na voljo je več mednarodnih standardov za navoje (PT/G/NPT) in napetosti tuljav s polnim razponom (DC12/24V, AC24/110/220V), ki jih podpirajo vtičnice DIN za ožičenje v omaricah in IP65 vodoodporni žični vodi za vlažno opremo na prostem. Toplotno odporne tuljave omogočajo 24-urno neprekinjeno napajanje brez izgorelosti. Smernice za izbiro: izberite tip z neposrednim delovanjem za cevovode s statičnim tlakom pod 0,05 MPa in mikro enotočkovnim tokom; izberite pilotno vodeno različico za G1/2 in višje glavne zbiralnike s stabilno visokotlačno veliko cirkulacijo. EPDM tesnilo je obvezno za vročo vodo, prečiščeno vodo in tekoče medije za živila.

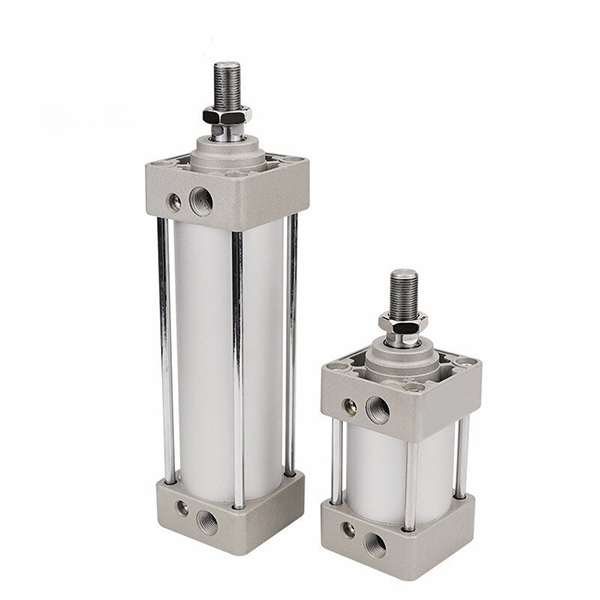

Standardni cilinder jarmske drogove SOLH MBB je nadgrajen lahek model, 10 % lažji od tradicionalne serije MB in popolnoma skladen s standardi ISO15552 za ​​neposredno zamenjavo uvoženih valjev jarmskih drogov. Z dvojno nastavljivo zračno blazino in kvadratnimi končnimi pokrovi zagotavlja visoko togost, nizek hrup in stabilno delovanje brez olja, primerno za srednje obremenitve in visokofrekvenčne delovne pogoje. Zajema več variant in različnih možnosti vgradnje, ki se pogosto uporabljajo v transportni opremi in splošnih strojih za avtomatizacijo. Z zrelo množično proizvodnjo in zadostnimi zalogami podpira stabilno serijsko dobavo in izvoz po vsem svetu.

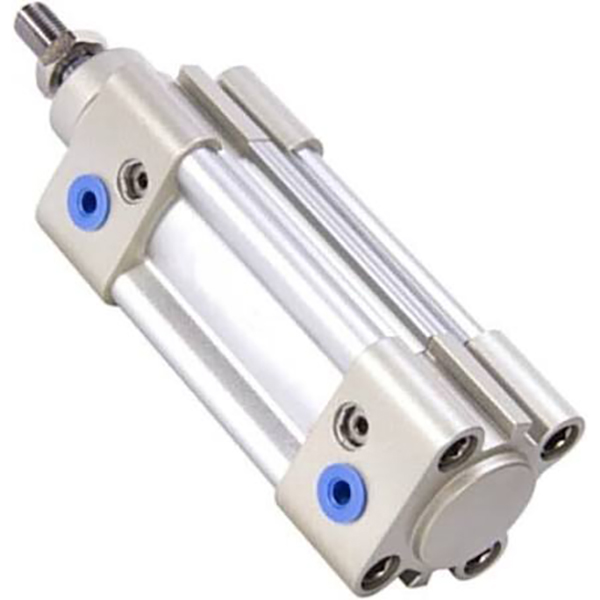

Profilni cilinder brez ojnic SOLH SAI je v skladu s standardom ISO15552, dimenzijsko zamenljiv s serijama FESTO DNC in SE. Z integriranim aluminijastim tulcem v obliki črke M je opremljen z dvojno nastavljivo zračno blazino in elastično blazinico PPV ter dvostranskimi utori za senzorje. Polne različice vključujejo enojno palico, dvojno palico, nastavljiv gib, zaklepanje in SAIF vgrajen valj. Podpira delovanje brez olja z nizkim začetnim tlakom. Velikosti izvrtin φ32~200 mm, prilagojen hod do 2000 mm in različne možnosti pritrditve ISO. Pogosto se uporablja v strojih za pakiranje, transportnih trakovih in avtomatizaciji obdelovalnih strojev. Zaradi stabilne množične proizvodnje in zadostne zaloge je stroškovno učinkovit splošni linearni aktuator za izvozno opremo za avtomatizacijo.

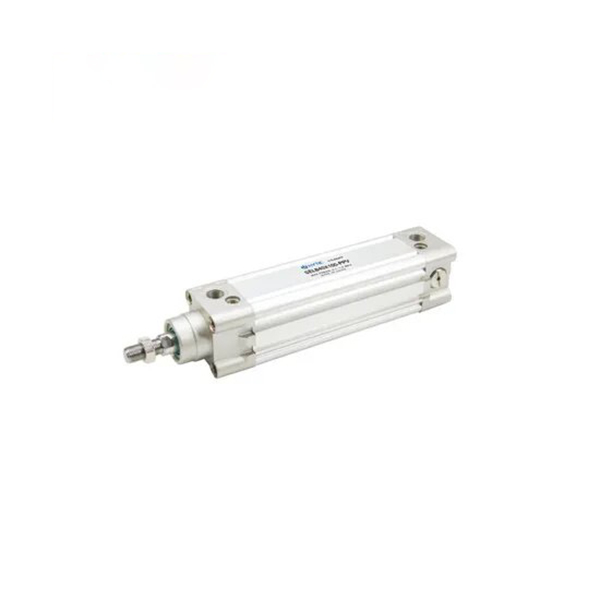

Standardni kvadratni cilinder brez ojnice SOLH SE je v skladu s standardoma ISO15552 in VDMA24562, neposredno zamenljiv s serijama FESTO DNC in SMC CP96S. Vgrajena kvadratna aluminijasta cev zagotavlja visoko togost, opremljena z dvojno nastavljivo zračno blazino in 3-stranskimi senzorskimi utori za prilagodljivo namestitev. Različice vključujejo enojno palico, dvojno palico, nastavljiv hod in tip z možnostjo zaklepanja BSE, primerne za srednje težke obremenitve in visokofrekvenčne aplikacije z dolgim ​​hodom. Trdo eloksiran sod podpira delovanje brez olja z več možnostmi namestitve, ki so široko uporabljene za strojna orodja, embalažo in avtomatizacijo tekočih trakov. Storitev z dolgim ​​hodom po meri, zadostna zaloga in stabilna dobava v razsutem stanju za globalne proizvajalce avtomatizacije.

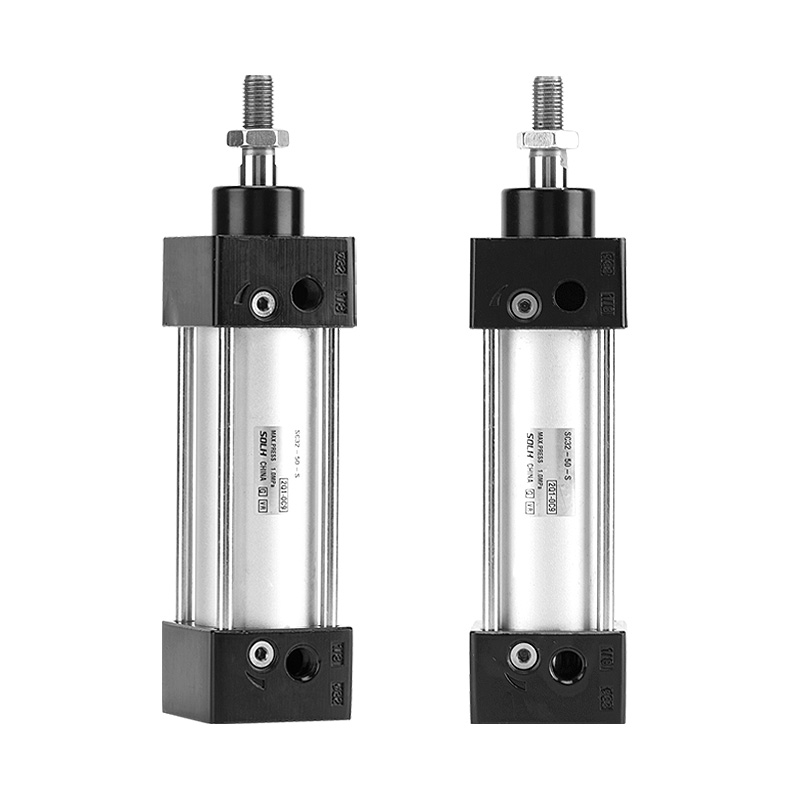

Ekonomičen standardni cilinder ojnice SOLH SC uporablja štiri vezne palice za pritrditev končnikov z visoko togostjo in odpornostjo na udarce, splošno sprejet kot splošni pnevmatski aktuator. Velikosti izvrtin segajo φ32~250 mm, opremljen z dvojno nastavljivo zračno blazino za zmanjšanje udarca in hrupa. Različice vključujejo enojno palico, dvojno palico SCD, nastavljiv hod SCJ in cilinder s ključavnico SCL. Vgrajen magnetni obroč je neobvezen za magnetna stikala CMSG/DMSG, ki podpira delovanje brez olja. Krajše ohišje kot cilindri s profilom ISO z enako vrtino in konkurenčno ceno. Na voljo je več vrst pritrditve za potiskanje, rokovanje in pozicioniranje na tekočem traku, pakirnih in montažnih linijah. Zadostna zaloga podpira množična izvozna naročila.
