Serija pnevmatskih komponent

SOLH VCH400 (VCH410) pilotno voden 3-portni elektromagnetni ventil je prilagojen za srednje in visokotlačne plinovode z največjim delovnim tlakom do 5,0 MPa. Opremljen z visokotlačnimi poliuretanskimi elastičnimi tesnili in velikimi navoji ISO G (G1/2, G3/4, G1) zagotavlja visoko zmogljivost pretoka in odstopanje odziva ≤±2 ms, z izjemno odpornostjo na vibracije in udarce ter življenjsko dobo 10 milijonov ciklov. Struktura, odporna proti kapljanju, dosega enakovredno zaščito IP65; različica NC se samodejno odzrači ob izgubi moči, kar je idealno za visokotlačne vezje za polnjenje, odzračevanje in pretvorbo tlaka ter se popolnoma ujema z visokotlačnimi regulatorji SOLH VCHR. Uporablja se samo za čist suh stisnjen zrak in inertni plin. Montaža navzdol je prepovedana in potrebno je redno ciklično aktiviranje, da se prepreči oprijem lopute. Služi kot zanesljiva krmilna komponenta za industrijsko opremo za visokotlačno polnjenje zraka in odzračevanje.

Različica 1｜Dolga kopija uradne strani izdelka (osredotočena na SEO, ~290 besed za neodvisno stran s podrobnostmi spletnega mesta) 2/2-smerni medeninasti tekočinski elektromagnetni ventili serije SOLH 2V so vsestranski elektromagnetni vklopno-izklopni ventili, izdelani za univerzalno krmiljenje stisnjenega zraka, industrijske vode in mazalnega olja, na voljo v dveh zrelih strukturnih konfiguracijah: neposredno delujoči 2V025 in membranski pilotno vodeni različici 2V130 in 2V250. Izdelan iz robustnih kovanih medeninastih teles ventilov v kombinaciji z visoko zmogljivimi tesnilnimi elementi, ta linija zagotavlja zanesljivo preklopno zmogljivost, ki pokriva zagon brez tlaka in regulacijo cevovoda z visokim pretokom. Kompaktni model 2V025 z neposrednim delovanjem ima strukturo neposrednega elektromagnetnega pogona, ki omogoča normalno odpiranje pri ničelni tlačni diferenciali 0 MPa. Opremljen je s tesnili iz VITON fluorove gume, odpornimi proti obrabi, vzdrži šibke korozivne medije in se popolnoma prilagaja nizkotlačnim cevovodom, vakuumskim zankam ter opremi za pršenje in hlajenje z mikrotokom. Pilotno vodeni 2V130 in 2V250 se za pogon membrane zanašata na srednjo tlačno razliko, ki se ponaša z izjemno veliko zmogljivostjo pretoka in nizko porabo energije tuljave; zahtevajo najmanjši zagonski tlak 0,05 MPa in uporabljajo tesnila iz nitrilne gume NBR, ki so idealna za običajne cevi za vodo in stisnjen zrak. Vse različice imajo izolirane tuljave razreda B z zaščito pred vdorom IP65 in hitrim preklopnim odzivom v 0,05 sekunde. Več možnosti ožičenja (vtičnica DIN, leteči kabli, vtičnice za indikatorske lučke) in številne specifikacije navojev, ki segajo od G1/8 do G1 palcev, podpirajo prilagodljivo namestitev na terenu. Serija SOLH 2V, ki je široko uporabljena pri krmiljenju vakuuma, vodnih tokokrogih za hlajenje opreme, samodejnem dovajanju vode kotlov, dovodu vode v zračnem kompresorju in glavnem izklopu cevovoda plin-tekočina, ponuja ekonomične, stabilne splošne rešitve za preklapljanje tekočin za tekočinska vezja industrijske avtomatizacije s polnim spektrom.

Mini 2/2-potni mini 2/2-smerni neposredno delujoči normalno zaprti elektromagnetni ventili serije SOLH 2P imajo ohišja ventilov iz najlona PA66 visoke trdnosti, ki so posebej zasnovana za poceni samodejno preklapljanje stisnjenega zraka, čiste vode in mazalnega olja z majhnim pretokom. Ventil se lahko normalno odpre pri tlačni razliki 0MPa in tako učinkovito prekine odvisnost od tlaka krmilno vodenih elektromagnetnih ventilov. Ta serija ima zrelo strukturo neposrednega elektromagnetnega pogona. V izklopljenem stanju vgrajena ponastavitvena vzmet tesno stisne jedro ventila, da ohrani popolnoma zaprto stanje; ko je pod napetostjo, elektromagnetna privlačnost hitro dvigne jedro ventila, da vodi cevovod, pri čemer se celotno preklopno dejanje konča v 0,05 s za izjemno hiter odziv. Standardna konfiguracija uporablja tesnila iz fluorokavčuka VITON, odporna proti obrabi, z izjemno odpornostjo na olje, vodo in blage korozivne medije; Tesnilo iz nitrilne gume NBR je na voljo kot dodatna zamenjava glede na delovne pogoje. Tuljava dosega stopnjo zaščite pred prahom in vodoodpornostjo IP65 z izolacijo razreda B, ki omogoča stabilno neprekinjeno delovanje v vlažnih delavnicah. S fiksno pretočno odprtino φ2,5 mm in vrednostjo CV 0,23 sta na voljo dve glavni specifikaciji navoja G1/8 in G1/4, združeni z različnimi možnostmi ožičenja, vključno s standardno vtičnico DIN, letečimi kabli in vtičnicami za indikatorske lučke, skupaj z univerzalnimi možnostmi napetosti AC/DC za izpolnjevanje globalnih potreb po ujemanju. Lahka kompaktna konstrukcija ustreza vgradnji v kompaktne module opreme. Široko se uporablja pri krmiljenju vira zraka vakuumskega generatorja, preklapljanju dovoda zraka v majhnem cilindru, vodnih zankah za mikro hlajenje opreme, avtomatskem razprševanju, samodejni drenaži zračnega kompresorja in majhnih vlažilnih sistemih, ki služi kot stroškovno učinkovita alternativa za nadzor miniaturne tekočine medeninastim ventilom serije 2V.

3/2-potni pnevmatski elektromagnetni smerni regulacijski ventili serije SOLH 3V so zasnovani tako z neposredno delujočimi kot pilotno upravljanimi strukturami, prilagojenimi za pogon enodelujočih valjev s povratno vzmetjo in preklapljanje vakuumskih pnevmatskih tokokrogov. Ta serija, ki je na voljo v normalno zaprtih (NC) in normalno odprtih (NO) konfiguracijah, vključuje visoko trdna lahka ohišja ventilov iz aluminijeve zlitine s kompaktno postavitvijo, hitrim odzivom in stopnjo zaščite pred prahom in vodoodpornostjo IP65, ki deluje kot standardna osnovna krmilna komponenta za majhne in srednje velike pnevmatske avtomatske sisteme. Razporeditev odprtin sledi univerzalnim industrijskim standardom: P za glavni dovod zraka, A za izvršilno delovno odprtino, ki povezuje cilindre ali vakuumske sesalce, R za izpušno odprtino, usklajeno z dušilci zvoka za nižji hrup delovanja. Različice 3V1 in 3V2 z neposrednim delovanjem podpirajo zanesljiv zagon pri ničelnem tlaku znotraj 0~0,8 MPa s preklopnim odzivom pod 0,05 s, kar je popolnoma primerno za nizkotlačne plinovode in scenarije nadzora vakuuma z negativnim tlakom. Pilotno vodena serija 3V100/3V200/3V300 ima večjo zmogljivost pretoka in nižjo porabo energije tuljave, ki zahteva najmanjši vhodni tlak 0,15 MPa za stabilno preklapljanje, da zadosti običajnim pnevmatskim zankam z visokim pretokom. Celotna serija, opremljena z gumbom za ročno preglasitev v obliki naprstka za priročno odpravljanje napak na kraju samem med namestitvijo in vzdrževanjem, podpira delovanje brez olja s stabilno učinkovitostjo tesnjenja. Specifikacije več navojev, vključno z M5, G1/8, G1/4 in G3/8, so neobvezne, povezane z glavnimi globalnimi napetostmi AC in DC ter dvema načinoma ožičenja vtičnice DIN in letečih vodnikov. Lahko neposredno nadomesti tradicionalne zračne krmilne ventile 3A in ročne vlečne ventile 3L brez strukturnih sprememb, ki so široko uporabljeni v mehanizmih za vpenjanje obdelovancev, preklapljanju za vakuumsko adsorpcijo, pnevmatski zaščitni zaščiti in krmiljenju majhnih aktuatorjev.

Pilotno vodeni pnevmatski smerni regulacijski ventili serije SOLH 4V so glavne industrijske pnevmatske komponente, ki pokrivajo 5/2-smerne dvopoložajne in 5/3-smerne tripoložajne konfiguracije, posebej optimizirane za pogon izmeničnega gibanja, pozicioniranje v sredini giba in zadrževanje tlaka dvodelujočih pnevmatskih valjev. Ta serija, ki je sprejela visoko natančno jedro vijačnega ventila in vgrajeno krmilno strukturo za aktiviranje, ima nizek upor proti trenju, občutljivo preklopno delovanje in nizko porabo energije tuljave, široko uporabljena v avtomatiziranih montažnih linijah, pakirnih strojih, pozicionirnih napravah in splošnih sistemih pnevmatskega prenosa. Postavitev s petimi vrati je v skladu z univerzalnimi industrijskimi standardi: P služi kot glavni dovod zraka; A in B sta dve izvršilni odprtini, povezani s sprednjo in zadnjo komoro dvodelujočih valjev za nadzor iztegovanja in umikanja; R in S sta izpušni odprtini, konfigurirani z dušilci zvoka za zmanjšanje hrupa med vožnjo. 5/2-potni tip vključuje različice električnega krmiljenja z eno tuljavo in električnega krmiljenja z dvojno tuljavo. Enoelektrični regulacijski ventili se zanašajo na ponastavitev vzmeti, da se samodejno vrnejo ob izpadu električnega toka, kar je idealno za običajna izmenična dejanja in aplikacije varnostne ponastavitve. Ventili z dvojnim električnim krmiljenjem imajo pomnilnik položaja brez vzmeti, ki po izklopu stalnega zaklepanja trenutnega položaja cilindra za dolgotrajno pozicioniranje in vzdrževanje tlaka. 5/3-smerna tripoložajna različica ponuja tri neobvezne nevtralne načine: zaprto središče (Tip C) zaklene vsa vrata za zaklepanje vzmetenja cilindra in zaščito pred padci; izpušni center (tip E) povezuje priključke A/B z izpušnimi kanali za razbremenitev tlaka in prosto lebdenje med ročnim zagonom; tlačno središče (tip P) dovaja stisnjen zrak v obe delovni odprtini za dvosmerno uravnoteženo vpenjanje. Razpoložljive specifikacije segajo od 4V110 do 4V410 z velikostmi navojev M5, G1/8, G1/4, G3/8 in G1/2. Celotna serija, opremljena s tuljavami, odpornimi proti prahu in vodo, IP65, ki podpirajo glavne napetosti AC in DC, podpira delovanje brez olja in ima gumb za ročno preglasitev za priročno testiranje in vzdrževanje na kraju samem. Je univerzalni standardni smerni ventil za glavno industrijsko pnevmatsko avtomatizacijo.

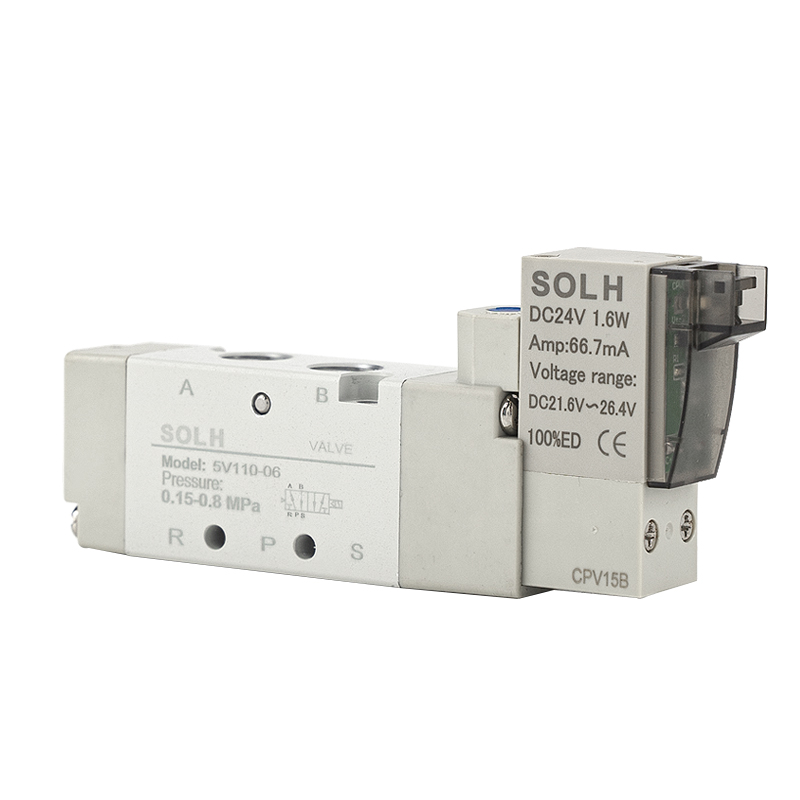

5/2 in 5/3 potni pnevmatski elektromagnetni ventil serije SOLH 5V, popolnoma zamenljiv s serijo AirTAC 5V. Tuljava z nizko močjo 0,9 W, življenjska doba 30 milijonov ciklov, visokofrekvenčni odziv ≤0,05 s, ocena IP65 s čistim notranjim pilotnim izpuhom. Na voljo z enojnim/dvojnim električnim krmiljenjem in 3-pozicijskimi srednjimi funkcijami C/E/P, idealne za dvojno delujoče cilindre, elektroniko, živilsko medicinsko čisto opremo za avtomatizacijo.

Kompaktni pilotno vodeni elektromagnetni ventil SOLH 7V vključuje popolne 5/2 in 5/3 potne različice, ki zajemajo povratno vzmet z eno tuljavo, zaskočenje z dvojno tuljavo in tri osrednje funkcije: sredinsko zaprto, sredinski izpušni plin, sredinski tlačni dovod. Sprejema integriran notranji centraliziran izpušni vodnik s približno 30 % višjo pretočno zmogljivostjo kot tradicionalni ventili serije 4V, s preklopnim odzivom ≤50 ms in največjo delovno frekvenco do 5 Hz. Tuljave z izjemno nizko močjo proizvajajo manj toplote za neprekinjeno napajanje z enosmerno porabo energije 0,7 W in AC 1,1 VA. Na voljo je nabor polne velikosti od M5 do 3/8", ki podpira tako standardne navojne priključke kot vtične hitre priključke. Ventile je mogoče namestiti posamično ali zložiti na aluminijaste razdelilnike z več postajami, da prihranite prostor v omari in poenostavite glavne zračne cevi. Delovni tlak je v razponu 0,15~0,8 MPa z delovno temperaturo -20°C~70°C. Ohišje ventila iz tlačno litega aluminija zagotavlja dolgo življenjsko dobo tesnjenja, pogosto se uporablja za preklapljanje smeri valja in centralizirano pnevmatsko krmiljenje na vseh avtomatiziranih proizvodnih linijah.

Pilotno upravljani 5-portni elektromagnetni ventil serije SOLH SY je popolnoma zamenljiv z ustreznimi ventili SMC, vključno z modeli SY3000 mini, SY5000 srednjega glavnega toka, SY7000 velikim in SY9000 ekstra velikim modelom. Zagotavlja popolne možnosti vezja: 5/2 z enojno/dvojno tuljavo in 5/3 s tremi položaji s sredinskim zaprtim, sredinskim izpuhom in centralnim pritiskom. Standardne tuljave z močjo 0,35 W in izbirne tuljave z izjemno nizko močjo 0,1 W za varčevanje z energijo proizvajajo malo toplote za neprekinjeno napajanje. Notranja pilotna različica deluje 0,1~0,7 MPa, medtem ko zunanja pilotna različica podpira vakuumsko okolje -100kPa. Tuljava z zatesnjeno režo doseže do 200 milijonov preklopnih ciklov. Zračne odprtine so razporejene ob strani, zgoraj in spodaj za prilagodljivo napeljavo cevi. Ventili imajo vtični zaskočni dizajn, ki je združljiv z ventilskimi otoki razdelilnika SS5Y, kar omogoča vzdrževanje enega ventila brez razstavljanja celotne skupine, z vtičnim konektorjem IP65 in osnovno oceno razdelilnika IP67. Optimizirana notranja vodila zagotavljajo približno 80 % višji pretok kot stari ventili, vgrajena mreža pilotnega filtra pa preprečuje, da bi se tuljava zataknila zaradi prahu. Pogosto se uporablja za preklapljanje smeri valjev in centralizirano pnevmatsko krmiljenje v polprevodniških, avtomobilskih varilnih, pakirnih in medicinskih napravah za avtomatizacijo.

Ploščati 5/2-smerni elektromagnetni ventili serije SOLH 4M so strogo v skladu z mednarodnimi standardi za montažo NAMUR, namensko izdelani za neposredno montažo na pnevmatske pogone, ki poganjajo kroglične ventile in lopute. Integrirana spodnja osnova je opremljena s predhodno vdelanimi zračnimi prehodi P, A, B, R1 in R2, kar omogoča brezhibno priklop z zračnimi votlinami aktuatorja brez zunanjih cevi za delovna vrata A/B. Ta poenostavljena postavitev drastično zmanjša delovno obremenitev postavitve cevovoda in morebitne točke uhajanja zraka v primerjavi z običajnimi elektromagnetnimi ventili serije 4V, povezanimi s cevmi. Ta linija vključuje notranjo konstrukcijo krmilne tuljave z delovanjem brez olja, na voljo v konfiguracijah ponastavitve vzmeti z eno tuljavo (4M × 10) in konfiguracijami z zaskočnim pomnilnikom z dvojno tuljavo (4M × 20), ki pokrivajo tri velikosti: 4M100, mainstream 4M200 in high-flow 4M300. Različice z enojnim električnim krmiljenjem se samodejno ponastavijo pod napetostjo vzmeti, ko je napajanje odklopljeno za varne scenarije ponastavitve, medtem ko različice z dvojnim električnim krmiljenjem po izpadu električne energije stalno obdržijo svoj preklopni položaj, da ohranijo status odpiranja/zapiranja ventila za dolgoročno zaklepanje cevovoda. Vsaka enota je opremljena s stransko nameščenim gumbom za ročno preglasitev za priročno zagon brez povezave in testiranje vzdrževanja. Tuljave podpirajo široko uporabljene globalne napetosti AC/DC z zaščito pred vdorom IP65, odporno na prah in vodo, primerno za stroge delovne pogoje pri obdelavi vode, kemičnih cevovodih in splošnih industrijskih preklapljanjih tekočin. Serija je dimenzijsko združljiva z razdelilnimi podstavki, ki so v skupni rabi z enakovredno serijo 4V, in podpira samostojno namestitev aktuatorja ali centraliziran sklop ventilskega otoka prek razdelilnikov z več postajami. S certificiranim standardnim vmesnikom NAMUR, ki je zamenljiv z glavno serijo Airtac 4M, služi kot namenska usklajena krmilna komponenta za avtomatizirano regulacijo vklopa in izklopa pnevmatskih aktuatorjev krogličnih in dušilnih loput.
