2/2-smerni medeninasti elektromagnetni ventil serije 2V | Neposredni igralec in pilot

Blagovna znamka: SOLH by Richge Technology

1. Pregled izdelka in osnovna klasifikacija

     Serija SOLH 2V je profesionalna2/2-potni elektromagnetni ventil za tekočino zasnovan za univerzalno tekočinsko kontrolo zraka, vode in olja. Razdeljen je na dve glavni strukturni vrsti:2V025 neposredno delujoči tip in2V130/2V250 z membranskim pilotnim upravljanjem. Serija vključuje visokokakovostno medeninasto ohišje ventila z vrhunskimi tesnilnimi materiali in vključuje možnost zagona brez tlaka, veliko zmogljivost pretoka, hiter odziv in široko združljivost s srednjimi napravami. Služi kot glavni splošni tekočinski kontrolni ventil za avtomatizirane vodne tokokroge, zračne cevi, vakuumske sisteme in opremo za mazanje.

2. Celotna pravila kodiranja modela

 1. Popolna logika kodiranja: 2V - Velikost odprtine - Navojna vrata - Vrsta ožičenja - Napetost

 2. Primeri standardnega naročila

     • 2V025-08-DC24V: odprtina φ2,5 mm, navoj G1/4, standardna DIN vtičnica, DC 24V

     • 2V130-15W-AC220V: odprtina φ13 mm, navoj G1/2, izhod za žico, AC 220V

3. Dva temeljna strukturna tipa in smernice za izbiro

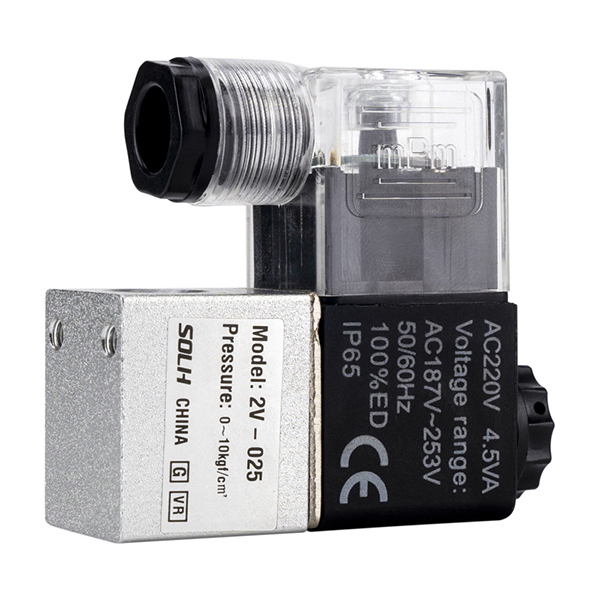

  3.1 2V025 Vrsta neposrednega delovanja | Začetek brez tlaka

    Glavna prednost: popolnoma deluje pri ničelnem tlaku 0 MPa

     • Načelo delovanja: Elektromagnetna tuljava neposredno potegne železno jedro, da odpre odprtino ventila, s čimer doseže popoln nadzor odpiranja in zapiranja pod ničelno tlačno razliko brez pomoči srednjega tlaka.

     • Odprtina in pretok: odprtina φ2,5 mm, vrednost CV = 0,23

     • Specifikacija vrat: G1/8 (06), G1/4 (08)

     • Razpon tlaka: 0 ~ 1,0 MPa, podpira zagon brez tlaka

     • Tesnilni material: Standardni VITON fluorokavčuk, odlična odpornost na korozijo z oljem, vodo in šibko kislino

     • Material telesa: Kompaktno visoko natančno ohišje medeninastega ventila

     • Veljavni scenariji: Nadzor tekočine z majhnim pretokom, ničelni/nizek tlačni start-stop, vakuumsko stikalo, miniaturni sistemi za vodno hlajenje in pršenje

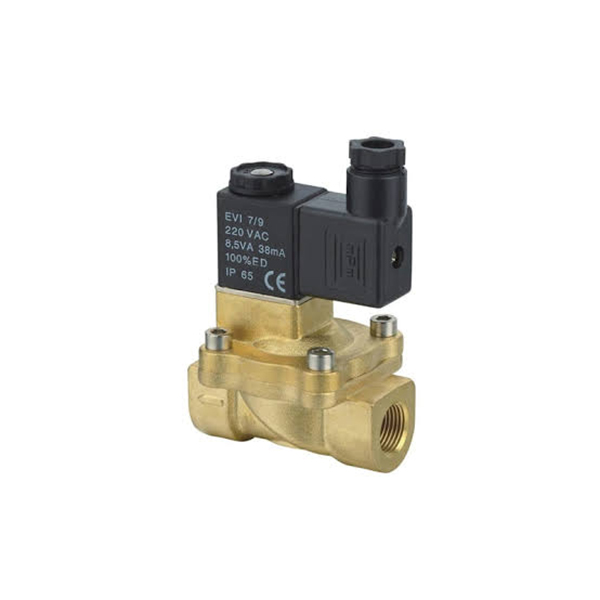

  3.2 2V130 / 2V250 Membransko krmiljenje tipa | Zagon diferenčnega tlaka

    Osnovna značilnost: Velik pretok, nizka poraba energije, zahteva minimalno tlačno razliko

     • Načelo delovanja: Razbremenitev tlaka skozi vodilno luknjo omogoča srednjemu tlaku, da potisne odprtino membrane za odpiranje ventila.Najmanjša razlika v tlaku ob zagonu: 0,05MPa (0,5bar), ki se ne more odpreti pod ničelnim pritiskom.

     • Specifikacija 2V130: odprtina φ13mm, CV=6,2; Vrata: G3/8 (10), G1/2 (15)

     • Specifikacija 2V250: odprtina φ25mm, CV=13; Vrata: G3/4 (20), G1 inch (25)

     • Razpon tlaka: 0,05 ~ 1,0 MPa

     • Tesnilni material: NBR nitrilni kavčuk, optimalen za medije s čisto vodo in stisnjenim zrakom

     • Telo in tuljava: Odebeljeno ohišje iz trpežne medenine, ki se ujema s tuljavo z nizko močjo in visoko stabilnostjo

     • Veljavni scenariji: Vodni krogi z velikim pretokom, dovod vode zračnega kompresorja, dovod vode kotla, krmiljenje vklopa in izklopa glavnega cevovoda za plin/tekočino

4. Enotni splošni tehnični parametri

5. Primerjava serije 2V proti 2P | Priročnik za izbiro proti napakam

Izbirna formula

     Zahteva po vklopu in izklopu brez tlaka → Izberite 2V025 / 2P; Velik pretok z vodnim pritiskom → Izberite 2V130 / 2V250; Majhen prostor in poceni proračun → Izberite 2P plastični ventil

6. Tipični scenariji uporabe

  6.1 2V025 Uporaba

     • Regulacija vklopa in izklopa vira zraka vakuumskega generatorja

     • Krogotok hladilne vode miniaturne opreme

     • Avtomatski škropilni sistemi in sistemi za mikro vodo

     • Natančna oprema za preklapljanje tekočin z majhnim pretokom

  6.2 2V130 / 2V250 Uporaba

     • Hladilnik in sistem industrijske hladilne vode

     • Nadzor dovoda vode zračnega kompresorja

     • Sistem avtomatskega dopolnjevanja vode v kotlu

     • Centralno stikalo glavnega cevovoda za dovod zraka

     • Krmiljenje industrijske vode in plina z velikim pretokom

7. Ujemanje podpornih dodatkov

     • Obdelava sprednjega vira zraka: Ujemajte filter za uravnavanje zračnega tlaka serije AW za stabilizacijo vira zraka in filtriranje nečistoč

     • Usklajevanje vakuumskega tokokroga: Sodelujte z vakuumskim generatorjem serije ZU za zanesljivo prekinitev vira zraka

     • Priključek na cevovod: Ravni priključki z zunanjim navojem za hitro povezavo KQ2 za hitro namestitev cevi brez puščanja

Povzetek v enem stavku

     2/2-smerni medeninasti elektromagnetni ventili serije SOLH 2V pokrivajo breztlačne direktno delujoče in pilotno vodene tipe, ki se ponašajo z univerzalno združljivostjo voda/zrak/olje, hitrim odzivom in zaščito IP65 ter zagotavljajo stroškovno učinkovite in stabilne rešitve za vklop/izklop tekočine za različne sisteme industrijske avtomatizacije.
