Breake v zaprtem vakuumskem vezju

Zavezani smo k razvoju stikala za obremenitev, zunanjem visokonapetostnem samodejnem mirovalcu, notranje napetostne vakuumske odklopnike, ki so bližje potrebam potrošnikov in potrošnikom zagotavljajo boljše izdelke. Vedno jemljemo nagrajevalno družbo kot blagoslov in jemljemo blaginjo in oživitev domovine kot lastno odgovornost. Naše podjetje prevzame naš podjetniški ugled in kakovost osebja pred razvojem podjetij kot našo razvojno garancijo. Vztrajamo, da je ideja o znanosti in tehnologiji prva produktivna sila. Z našimi tehničnimi spretnostmi, učinkovitim upravljanjem in visokokakovostnimi izdelki smo s svojimi stroškovno učinkovitimi izdelki dobili pohvale.

Notranji vakuumski odklopnik je ključna preklopna naprava, ki se pogosto uporablja v zaprtih prostorih in nizkonapetostnih napajalnih sistemih. Njegova temeljna značilnost je uporaba vakuuma kot ločenega in izolacijskega medija, ki lahko med normalnim delovanjem poveže/odklopi vezja in hitro odreže tok v primeru napak (na primer kratkih tokokrogov), s čimer igra vlogo pri nadzoru in zaščiti električnega sistema.

Temeljno delovno načelo

Jedrna komponenta vakuumskega odklopnika je vakuumski interpiter, katerega notranjost se evakuira do izjemno visoke stopnje vakuuma (običajno pod 10⁻⁴ PA). Ko se odpre odklopnik, se lok ustvari lok, ko se giblje in statični stiki ločijo. Vendar pa zaradi skoraj popolne odsotnosti molekul plina v vakuumu lok ne more vzdržati zgorevanja (manjka ionizirajočega medija) in visoka izolacijska trdnost vakuuma hitro ugasne lok, kar omogoča zanesljivo lomljenje. Ta metoda, ki jo loči lok, ne zahteva dodatnih medijev, ki se ukvarjajo z lokom (na primer nafta ali sf₆ plin), zaradi česar je njegova varnost in stabilnost bistveno boljši od tradicionalnih odklopnikov.

Glavne strukturne komponente

1. VACUUM URRUPTER:Jedrna komponenta, sestavljena iz zaprte keramične ali steklene lupine, gibljivih in statičnih stikov, ščita itd.

2. UPRAVLJENJE MEHANIZEM:Naprava za napajanje, ki poganja stike, da se odprejo in zaprejo, s skupnimi vrstami, vključno z spomladanskimi delovnimi mehanizmi (najpogosteje uporabljenimi, ki vsebujejo zanesljivo delovanje in nizko porabo energije) in elektromagnetnimi delovnimi mehanizmi.

3. Insluling Podpora:Podpira interripterje in prevodne dele, običajno iz epoksi smole ali porcelanskih materialov, da se zagotovi izolacija na tla.

4. Prevodno vezje:Vključuje dohodne terminale, odhodne terminale in kontaktne povezave, odgovorne za trenutno prevodnost.

5.Housing/okvir:Ščiti notranje komponente, običajno iz kovinskih ali izolacijskih materialov, prilagojenih v zaprtih prostorih.

Ključne funkcije

1. Možnost, ki se ukvarja z lokom:Loki v vakuumu se izjemno hitro ugasnejo (v milisekundah), z veliko prelomno zmogljivostjo, kar omogoča zanesljivo prekinitev tokov kratkega stika.

2. Dolgovalna življenjska doba:Mehanska življenjska doba lahko preseže 10.000-50.000 operacij, električna življenjska doba (število lomljenja kratkih stikov) pa lahko doseže več desetkrat, kar je veliko več kot življenjska doba naftnih vezja.

3. Zahteve za vzdrževanje:Vakuumski interpinter je dobro zatesnjen, komajda vpliva na okolje (na primer prah in vlaga) in ne potrebuje pogoste zamenjave medijev, ki se ukvarjajo z lokom, kar ima za posledico nizke stroške delovanja in vzdrževanja.

4.Smalna velikost in lahka teža:Kompaktna struktura, primerna za namestitev v ozke notranje prostore (na primer distribucijske prostore in preklopne omare).

5. okoljsko prijazno in varno:Brez nafte, SF₆ ali drugih toplogrednih plinov, ki bi se izognili tveganjem za požar ali onesnaževanje okolja.

6. Zaradi pogostih operacij:Idealno za scenarije, ki zahtevajo pogosto preklapljanje opreme, kot so motorji in kondenzatorji.

View as

10kV 11kV 12kV Visoka napetost AC 630A Notranji vgrajeni vgrajeni fiksni vakuumski odklopnik VCB

VBI-12 Notranji visokonapetostni vakuumski odklopnik je trifazni AC 50Hz, nazivna napetost 12kV zaprtih naprav, za industrijska in rudarska podjetja, elektrarne in podstanice kot nadzor in zaščito električne opreme in za pogosto delovanje kraja. Izdelek je v skladu s standardno GB1984 in IEC62271-100. VBI-12 VCB je običajno nameščen v stikalno ploščo KYN28 in XGN. Uporablja se v priložnostih s pogostim delovanjem, ima funkcije hitrega mirajočega, večkratnega odpiranja/zapiranja, zanesljivega mehanskega zaklepanja. Ima fiksno vrsto in umik. Sprejema sestavljen izoliran material, ni nevarnosti onesnaževanja in eksplozije, raven izolacije je visoka.

Poglej več >> Pošlji povpraševanje >>

10kV 12kV Srednja napetost VCB z izolacijsko cevjo s prevodnimi deli

VSG-12 Notranji visokonapetostni vakuumski odklopnik je zasnovan za uporabo v zaprtih prostorih v aplikacijah za stikalo znotraj 12kV napajalnih sistemov s trifazno napetostjo na oceno AC 50Hz. Služi kot ključna zaščitna in krmilna enota za opremo za distribucijo električne energije in industrijske zmogljivosti. Ta odklopnik je primeren za okolja, ki zahtevajo pogoste operacije na nazivnem toku ali zmožnost večkrat prekinitev tokov kratkega stika. Odklopnik vezja ima modularno zasnovo, kjer sta delovni mehanizem in telo odklopnika ločena, kar omogoča hitre zamenjave in montažo. VSG vakuumski odklopnik je novo stikalo v zaprtih prostorih. Uporablja se predvsem za trifazni izmenični sistem z nazivno napetostjo 12kV in nazivno frekvenco 50-60Hz. Ima prednosti kompaktne strukture, visoke zanesljivosti, majhne vibracije delovanja in enostavno vzdrževanje. Lahko se široko uporablja v elektrarnah, jeklarjih, metalurgiji, petrokemičnem, prevozu, stavbah in drugih industrijskih in rudarskih podjetjih. Kot stikalna naprava za zaščito visokonapetostnih motorjev, transformatorjev, linijskih napak in drugih obremenitev.

Poglej več >> Pošlji povpraševanje >>

12kV fiksni vakuumski odklopnik z delovnim mehanizmom CT68

Model CT68-12 Notranji vakuumski odklopnik uporaba z mehanizmom za vzmetni operativni mehanizem CT68. To je trifazna AC, 50 Hz zaprta oprema za distribucijo električne energije z napetostjo 12KV, ki se uporablja predvsem v porazdeljenih električnih sistemih, minah, nafti, kemični industriji, metalurgiji, gradnji, prevozu, premogovnikih in občinah, pa tudi v sistemih za oskrbo z električno energijo in distribucijo mestnih stanovanjskih zgradb ter javnih objektov in drugih krajev. Široko se uporablja za zaščito visokonapetostne napajalne opreme iz prekomerne tokove, kratkega stika, premajhne in prekomerne napetosti in lahko zanesljivo zagotavlja varno delovanje električne opreme. Odklopnik ima modularni dizajn, kjer sta delovni mehanizem in telo odklopnikov ločen, kar omogoča hitro zamenjavo in sestavljanje.

Poglej več >> Pošlji povpraševanje >>

24kV Notranja srednje napetostna vzmetna energija Shranjevalna mehanizem Izolacijski vakuumski odklopnik z izolirano particijo

Vakuumski odklopnik Zn12-24 je notranja visokonapetostna stikalna naprava z nazivno napetostjo 24kV in trifaznim AC 50Hz., Ki je uvedla tehnologijo iz nemškega podjetja ， Njen delovni mehanizem je vzmetna vrsta shranjevanja energije, ki ga lahko upravlja AC ali DC ali ročno. Ta odklopnik je ojačana izolacijska vrsta, ki izpolnjuje zahteve uporabe okolja na onesnaženih območjih razreda II. Ta odklopnik ima preprosto strukturo, močno prelomno zmogljivost, dolgo življenjsko dobo, popolno delovanje delovanja, brez eksplozijske nevarnosti, preprosto vzdrževanje, primerno za nadzor ali zaščitno stikalo elektrarne, podstanice in drugih sistemov za prenos in distribucijo, še posebej primerno za razbijanje pomembnih obremenitev in pogosto upravljanih mest. Ta izdelek je v skladu s povezanimi zahtevami standardov GB1984, JB3855, DL403 in IEC.

Poglej več >> Pošlji povpraševanje >>

Vakuumski odklopnik s 24 kV z vzmetnim mehanizmom CT68

Vakuumski odklopnik CT68-24 je notranje visokonapetostni vakuumski odklopnik, ki se uporablja predvsem v porazdeljenih elektroenergetskih sistemih, rudnikih, nafti, kemični industriji, metalurgiji, prevozu, prevozu, rudnikih kolkov in občin, pa tudi v sistemih za oskrbo z električno energijo in distribucijo rezidenčnih zgradb in javnih objektov. Široko se uporablja za zaščito visokonapetostne napajalne opreme iz pretiranega toka, kratkega stika, podnapetosti in prenapetosti in lahko zanesljivo zagotavlja varno delovanje električne opreme. Vakuumski odklopnik CT68-24 sprejme popolnoma zaprto strukturo (osrednji tip), ima dobro vodoodporno in vlago, ki je zaščiten z vlago ter lahko deluje v ostrih okoljskih pogojih. Ima dobro toplotno stabilnost kratkega stika s polnim tokom, močno prenapetostjo in zmogljivostjo kratkega stika. Poleg tega lahko hitro poveže žice, kable in drugo opremo za izboljšanje učinkovitosti namestitve in naredi namestitev in vzdrževanje mesta bolj priročno. CT68-24 vakuumski odklopnik CT68-24, ki se široko uporablja v tujini, je visokokakovostna električna oprema, znana po zanesljivih zmogljivostih, odlični kakovosti in dolgi življenjski dobi.

Poglej več >> Pošlji povpraševanje >>

35kV talni vakuumski odklopnik z VBI vzmetnim mehanizmom

VBI Indoor visokonapetostni vakuumski odklopnik ima zanesljive zmogljivosti in ga je enostavno namestiti. Je najboljša izbira za nadzor in zaščito visokonapetostnih sistemov prenosa in distribucije. Vakuumski odklopnik VBI-40.5 Talne vakuumske odklopnike je visokozmogljiva, srednjenapetostna preklopna naprava, zasnovana za zanesljivo zaščito in nadzor električnih sistemov, ocenjenih na 40,5kV. Z uporabo napredne tehnologije za vakuumsko prerezovanje zagotavlja učinkovito gašenje lokov, minimalno vzdrževanje in dolgo operativno življenjsko dobo. Idealen za omrežja za distribucijo električne energije, industrijske obrate in podstanice, ta odklopnik združuje robustno konstrukcijo z uporabnikom prijaznim delovanjem.

Poglej več >> Pošlji povpraševanje >>

35kV Indoor SF6 BASION BREAKER

Uporaba odklopnika Indoorsf6 Odklopniki SF6 so odlična infrastruktura za krmljenje, zlasti v situacijah, ko je izolacija motorjev in kablov občutljiva na dielektrični stres. Indoor SF6 vezje. S svojimi kompaktnimi odtisi in vrhunskimi izolacijskimi uspešnost Izpadi vzdrževanja. Furthermore so zaradi njihovih okolju prijaznih značilnosti idealno primerne za notranje lokacije s strogimi okoljskimi zahtevami, kar pomaga pri gradnji varnejšega in zanesljivejšega omrežja za distribucijo moči. LyHM4 Srednje napetostni odklopnik uporablja plin žveplov heksafluorid (SF6) kot gašenje in izolacijsko medij. SF6 plin ima gladke lastnosti lomljenja in pri razbijanju toka ne bo pojava prestrezanja in ne bo prišlo do prenapetosti. Ta odlična značilnost zagotavlja, da ima odklopnik dolgo električno življenje. In vpliv na opremo med delovanjem, dielektrična raven in toplotni stres ne bodo vplivali.

Poglej več >> Pošlji povpraševanje >>

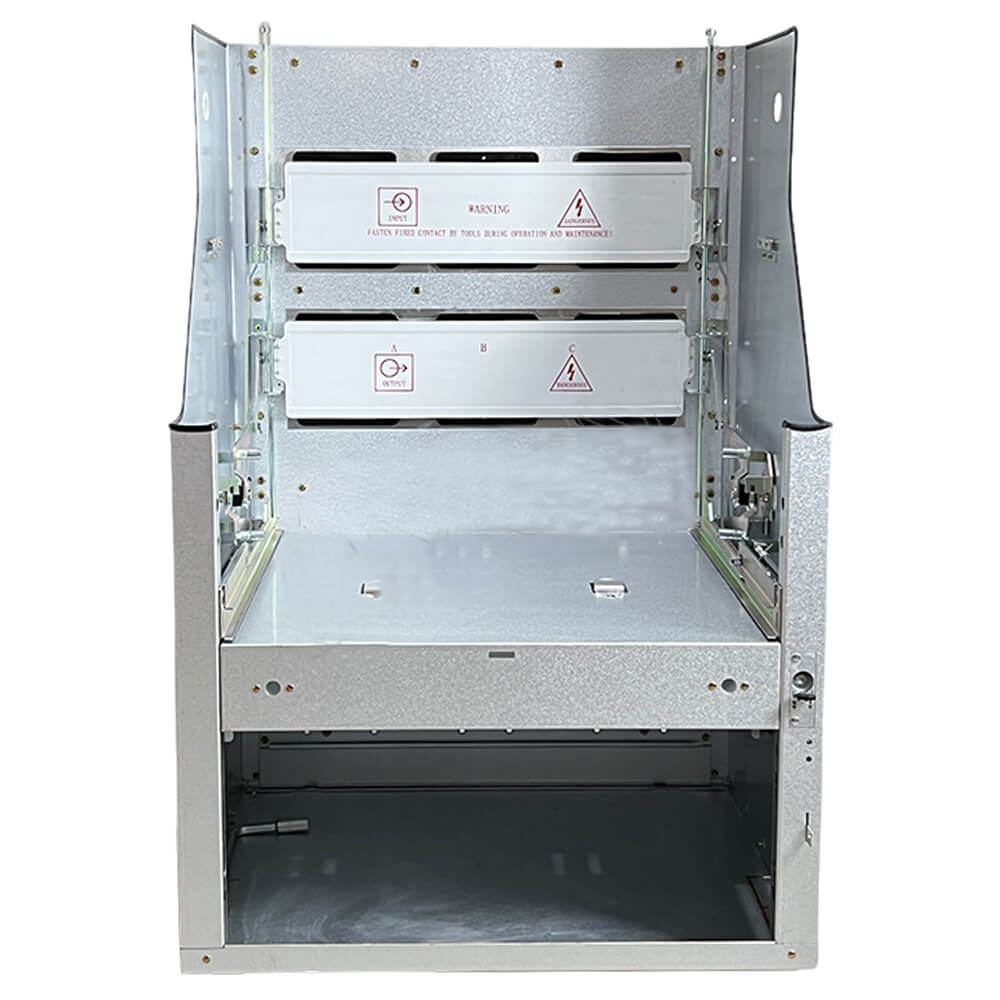

Prilagodljivo 24KV VS1 vakuumsko odklopnik VCB s kontaktnim poljem

Njihove kompaktne dimenzije in omejene uteži naredijo fiksne dele PB/F kocke idealna rešitev za zamenjavo odklopnikov s fiksnim vezjem z odklopniki odtegnitve, za naknadno vnašanje in za nadgradnjo zastarelega stikala na nove standarde. Fiksni deli moči PB/F so v tovarni sestavljeni in testirani in, če je to primerno, ustrezajo standardom IEC 62271-200 in IEC 62271-1. Fiksni deli omogočajo konstrukcijo ločnih stikalnih naprav-klasifikacija LSC2B-PM IAC BFLR ali LSC2B-PM AFLR v skladu z IEC 62271-200 (v skladu s standardi IEC 62271 za splošne značilnosti).

Poglej več >> Pošlji povpraševanje >>

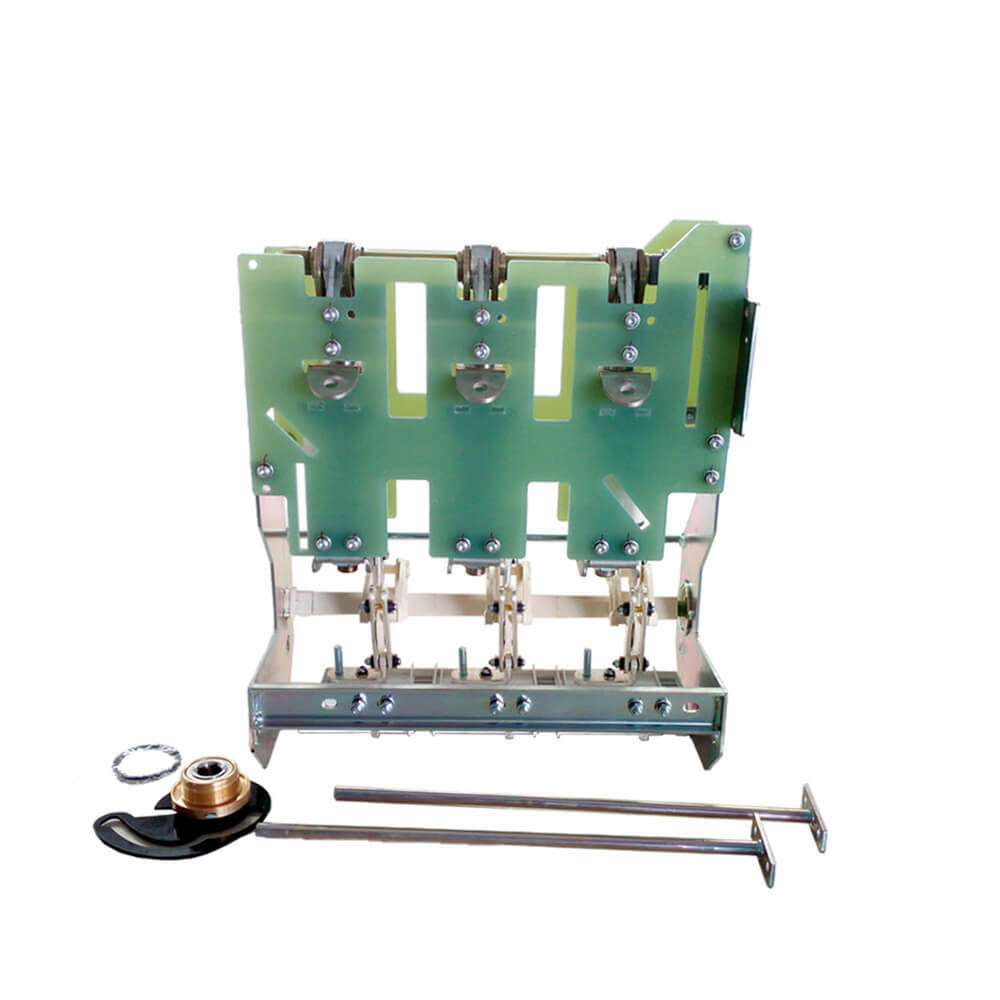

Visokonapetostni odklopnik GIS (z izolacijo z ozemljitvijo) za plinsko izolirano stikalo

Ne glede na to, ali stranke izberejo zračno (izolirano na plin, je odvisno od aplikacije, pa tudi od nekaterih vidikov, kot so začetni stroški naložbe, skupni stroški lastništva, razpoložljivi prostor in lokacija (tj. Višina, prah itd.). Spodbujamo vas, da stopite v stik z našimi prodajnimi strokovnjaki, da dobite pravi nasvet. GIS odklopnik se uporablja za plinsko izolirano stikalno napravo, uporablja strukturo. Enostavna namestitev, zanesljivo lomljenje, dolgo mehansko življenjsko dobo in brez vzdrževanja. To je nadomestilo za odklopnik vakuumskega vezja, ki se uporablja v napihljivi omari. Učinkovitost izdelka je ustrezala standardu GB1984-2014Zahteva za odklopnik E2-M2-C2.

Poglej več >> Pošlji povpraševanje >>

Richge je profesionalni Breake v zaprtem vakuumskem vezju proizvajalec in dobavitelj na Kitajskem. Če vas zanimajo naši izdelki po nizkih cenah, nas kontaktirajte.
