10kV 12kV Srednja napetost VCB z izolacijsko cevjo s prevodnimi deli

10kV 12kV Srednja napetost VCB z izolacijsko cevjo s prevodnimi deli

     VSG tipa notranja visokonapetostna vakuumska odklopnik je primeren za preklapljanje različnih obremenitev različnih narav in pogostih operacij v elektroenergetskih sistemih s trifaznim AC 50Hz in nazivno napetostjo 7,2kV-40,5kV. Ter zaščito in nadzor električne opreme v podstanicah. Opremljen je lahko s KYN28A in drugimi srednjimi nameščenimi stikalnimi nastavitvami, ki so nameščeni s hitrim vozičkom, poleg tega pa je lahko opremljen tudi s fiksnim stikalom XGN.

     VSG tipa notranja visokonapetostna vakuumska odklopnik je v skladu z nacionalnim standardnim standardom GB1984 "AC visokonapetostni odklopnik", JB/T3855 "3,6 ~ 40,5kV Indoor AC visokonapetostni vakuumski prelom" in IEC60056 "visoko-vodil". Izpolnjujte "10-35kV zaprtih visokonapetostnih vakuumskih odklopnikov, ki naročajo tehnične pogoje". Ima prednosti majhne velikosti, lahke teže, primerne za pogosto delovanje in prekinitev brez vzdrževanja in se bolj popularno uporablja v distribucijskem omrežju 3KV-40,5KV.

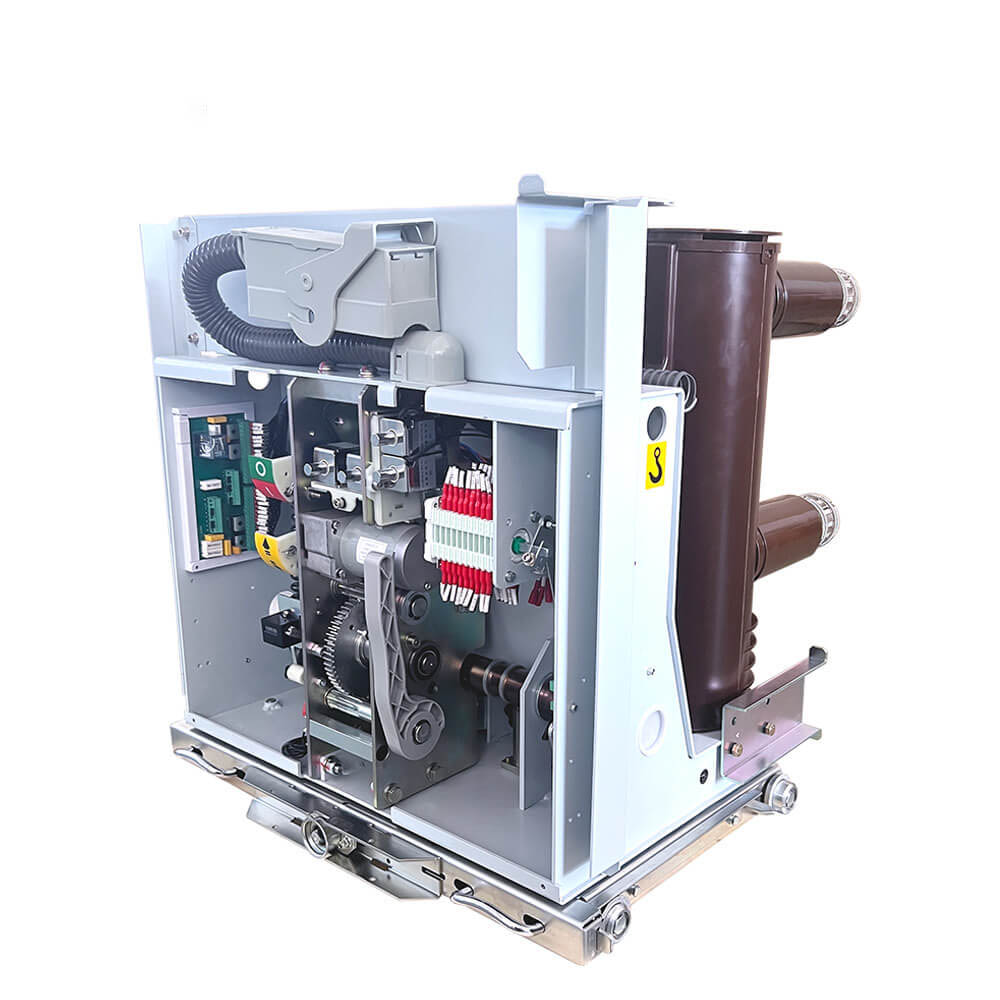

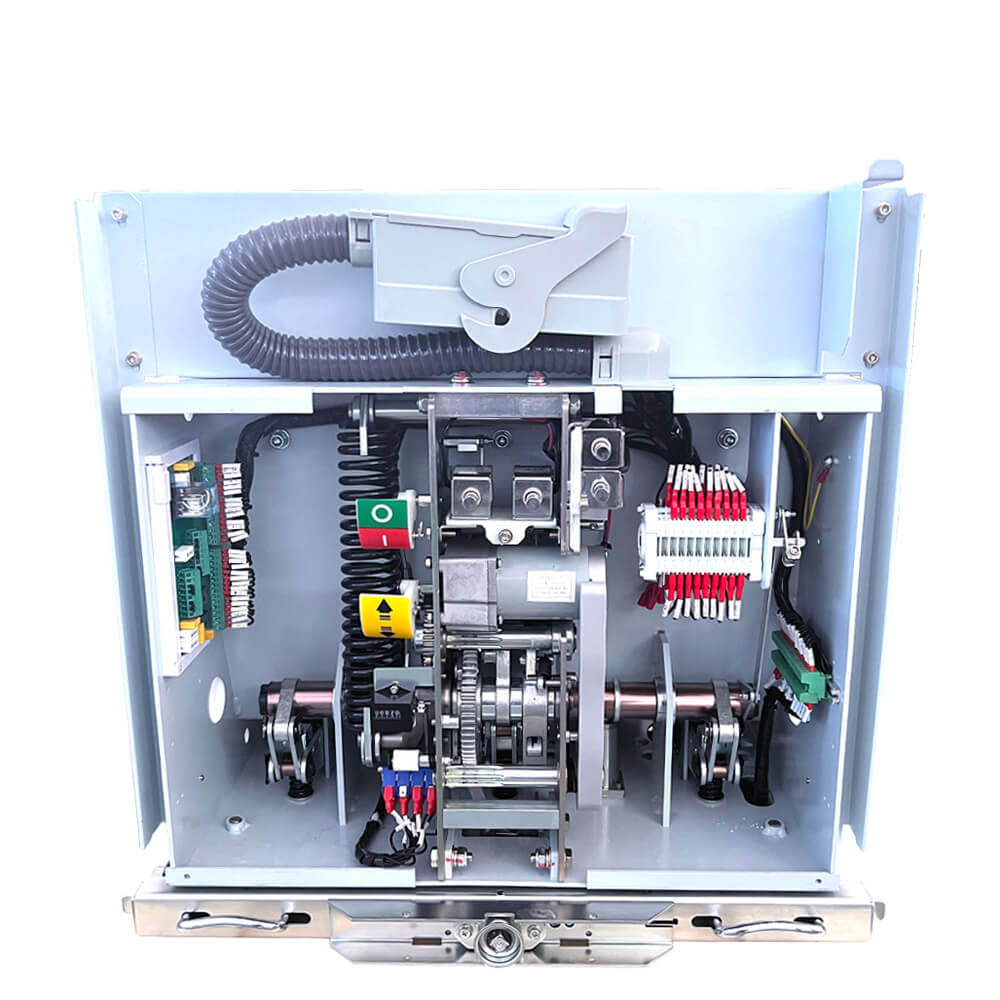

    Mehanizem VSG uporablja CAM (v jedru modula mehanizma) za neposredno pogon vretena (v modulu okvirja vretena) za zmanjšanje povezave prenosa in izboljšanje učinkovitosti prenosa (brez tečaje). Zmanjšajte vnos energije izdelka in povečajte življenjsko dobo izdelka. Namestite glavni modul vezja, torej dokončajte osnovno konfiguracijo odklopnika vakuumskega vezja. Nato namestite avtomobilski modul Chassis, kontaktno roko, stik in izolacijski rokav, da dokončate konfiguracijo ročno nočnega odklopnika.

Tehnične funkcije

1. Prva generacija ročice vgrajenega tipa na Kitajskem z neodvisnimi intelektualnimi pravicami. To ima dozorelo tehnologijo in visoko razmerje med cenami/zmogljivostjo.

2. Ključni deli prevzamejo niklj-fosforno zlitino s popolno odpornostjo na obrabo in korozijsko odpornostjo.

3. Ključne dele naredimo sami, da zagotovimo izdelke za izpolnjevanje zahteve za oblikovanje oblikovanja

4. V glavnem vezju cilindrične kompozitne izolacije ima majhno prostornino, brez vzdrževanja in malo servis.

Ključni tehnični parametri:

· Raven izolacije z oceno: 75kV

· Nazivni impulz strele vzdrži napetost: 42kV

· Ocenjeni tok: 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 5000A

· Ocenjen prelomni tok kratkega stika: 25Ka, 31,5Ka, 40Ka

· Ocenjen tok kratkega stika (vrh): 63KA, 80KA, 100KA

· Nazivno trajanje kratkega stika: 4 sekunde

· Ocenjeno delovno zaporedje: O-0.3S-CO-180S-CO ali O-180S-CO-180S-CO (40KA)

· Ocenjena enojna/zadaj za nazaj Bank Bank Bank tok: 630A/400A

· Število operacij pri ocenjenem prelomnem toku kratkega stika: 30-krat

· Čas zaključka: 30-70 ms

· Čas odpiranja: 20-50 ms

· Mehansko življenje: 30.000 operacij

· Nazivna shranjevanje in delovna napetost: AC220/110V, DC220/100V

· Kontaktna vrzel: 11 ± 1 mm

· Prekoravel stika: 3,5 ± 0,5 mm

· Povprečna hitrost zaključka: 0,5-0,8m/s

· Povprečna hitrost odpiranja: 0,9-1,2m/s

· Čas kontaktirajte čas odbijanja ob zaključku: ≤2ms

· Čas sinhronizacije za trifazno odpiranje in zapiranje: ≤2ms

· Glavni upor vezja: ≤50 μΩ (630A), ≤45 μΩ (1250A), ≤35 μΩ (1600-2000A), ≤25 μΩ (2500A in več)

Funkcije izdelka:

· Široka uporabnost: Modularni operativni mehanizmi VCB VCB VSG-12 Indoor visokonapetostni vakuumski odklopnik je primeren za različna okolja in je še posebej primeren za aplikacije, ki zahtevajo pogoste operacije in visoko zanesljivost v električnih sistemih.

· Modularna zasnova: Operacijski mehanizem uporablja modularno zasnovo, ki zagotavlja udobje hitrih zamenjav in montaže.

· Varnost in zanesljivost: ponaša se z izjemnimi električnimi zmogljivostmi, za zanesljivo zaščito in nadzorovanje napajalne opreme.

· Dolga mehanska življenjska doba: z visoko mehansko življenjsko dobo lahko prenese podaljšana obdobja uporabe.

Napredni dizajn: Funkcije, kot so kontaktna vrzel in kontaktni preliv, zagotavljajo visoko zmogljivost in zanesljivost.

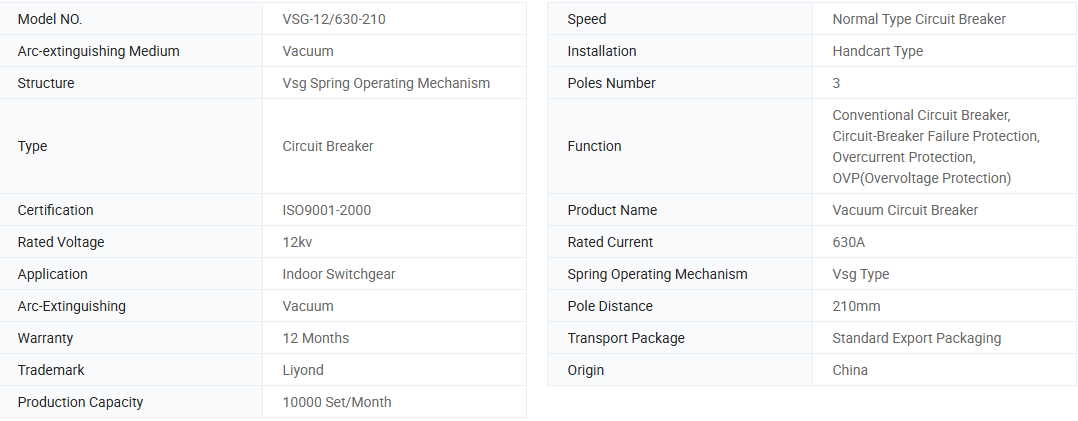

Osnovne informacije.

Tehnični parameter

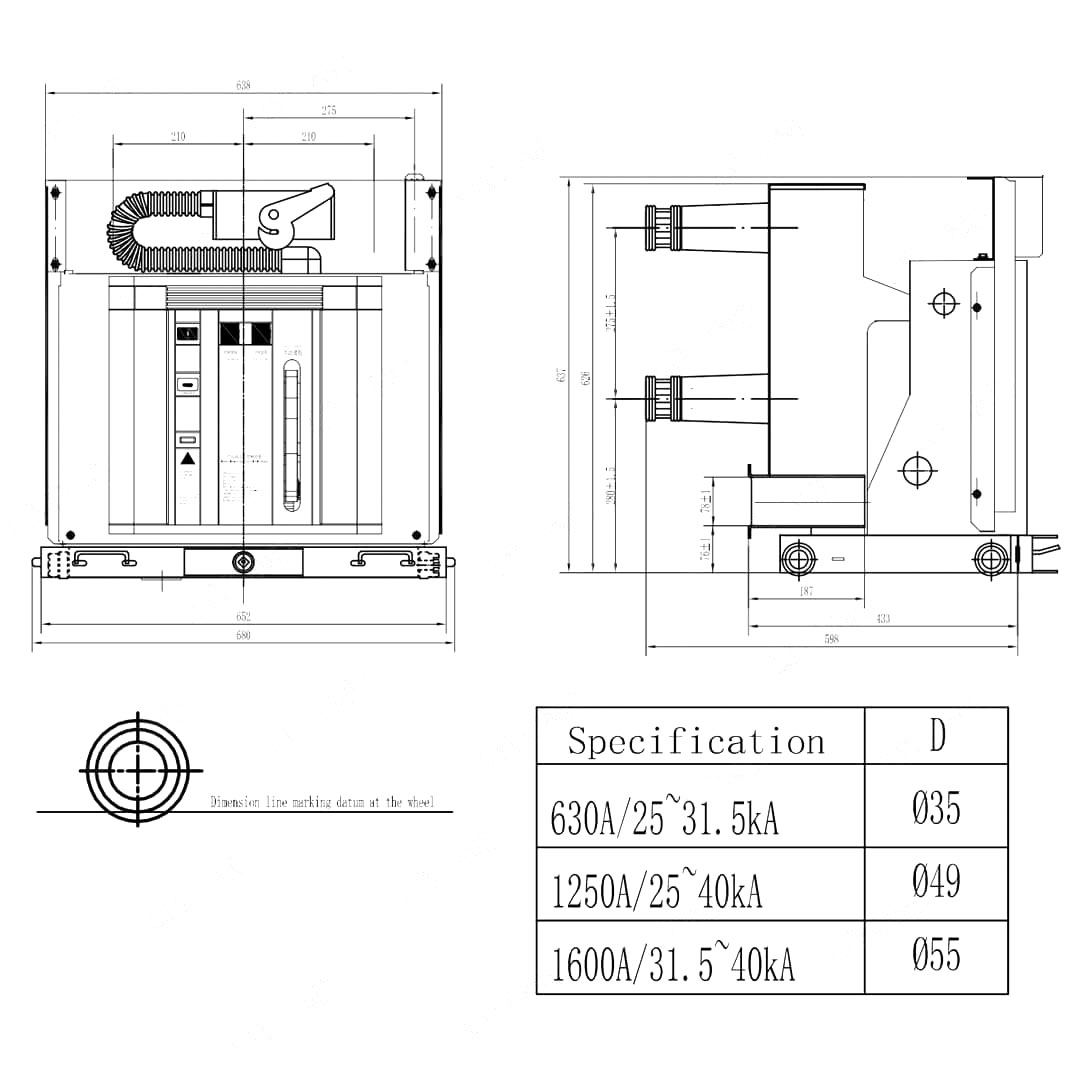

Dimenzijska risba:

Delovno okolje:

· Temperatura okolice: ne presega +40 ° C, ne manj kot -15 ° C (shranjevanje pri -30 ° C ni dovoljeno).

· Višina: ne presega 1000m.

· Relativna vlaga: dnevno povprečje ne presega 95%, mesečno povprečje ne presega 90%. Dnevni povprečni parni tlak nasičenosti ne presega 22 × 10-3MPA, mesečno povprečje ne presega 18 × 10-3MPA.

· Seizmična intenzivnost: ne presega ravni 8.

· Mesta za uporabo: primerna za uporabo v mestih brez požara, eksplozij, hudega onesnaževanja, kemične korozije in hude vibracije.

Navodila za naročanje

1. VCB celoten tip, glavne tehnične specifikacije, fazna razdalja in količina

2. vrsta in specifikacija servisne napetosti

3. Ime in količina rezervnih delov
