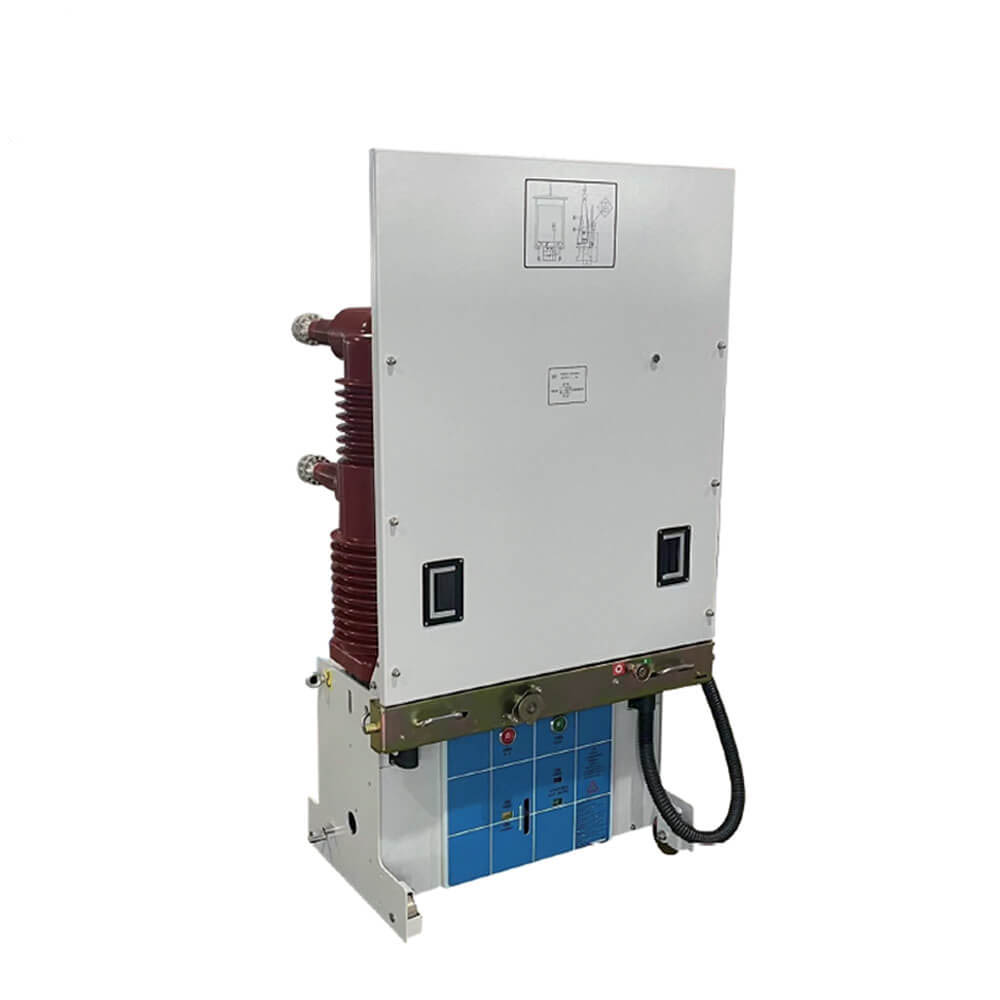

35kV talni vakuumski odklopnik z VBI vzmetnim mehanizmom

35kV talni vakuumski odklopnik z VBI vzmetnim mehanizmom

     VSG-40.5 Series Vacuum Breaker je nova vrsta trifaznega 50Hz v skladu z edinstvenim konceptom oblikovanja in v kombinaciji s tržnim povpraševanjem in razvojem, nazivno napetostjo notranjega stikala 40,5kV, ki ga lahko zagotovimo industrijskim in rudarskim podjetjem, ki je primerna za pogosta operacija.

VBI Indoor visokonapetostni odklopnik je notranja naprava s trifaznim AC 50Hz in nazivno napetostjo 40,5kV. Uporablja se lahko za nadzor in zaščito električne opreme v industrijskih in rudarskih podjetjih, elektrarnah in podstanicah, zlasti za mesta s pogostimi operacijami. Namestitveni obrazec odklopnika v omarici za stikalo je lahko bodisi fiksni ali odtegnjeni tip, nameščen na vozičku.VBI Indoor visokonapetostni vakuumski odklopnik ima zanesljive zmogljivosti in ga je enostavno namestiti. Je najboljša izbira za nadzor in zaščito visokonapetostnih sistemov prenosa in distribucije.

 Pregled izdelka

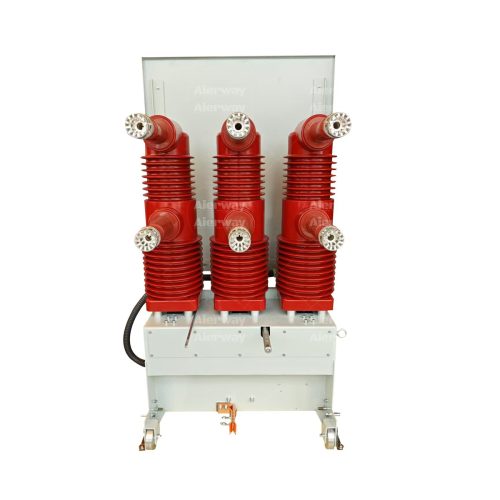

    Vakuumski odklopnik VBI-40.5 Talne vakuumske odklopnike je visokozmogljiva, srednjenapetostna stikalna naprava, zasnovana za zanesljivo zaščito in nadzor električnih sistemov, ocenjenih na 40,5kV. Z uporabo napredne tehnologije za vakuumsko prerezovanje zagotavlja učinkovito gašenje lokov, minimalno vzdrževanje in dolgo operativno življenjsko dobo. Idealen za omrežja za distribucijo električne energije, industrijske obrate in podstanice, ta odklopnik združuje robustno konstrukcijo z uporabnikom prijaznim delovanjem.

Ključne funkcije

Ocena napetosti:40,5kV (zdrži 95kV strele).

Trenutna ocena:Do 2500A neprekinjene, 31,5Ka prelomna zmogljivost kratkega stika.

Vakuumski interupter:Hermetično zapečateno, brez vzdrževanja in okolju prijaznih (brez SF₆ plina).

Mehanizem:Pomladni ali motorični 储能 mehanizem za hitro zapiranje/odpiranje (<50 ms).

Varnost:Integrirana zasnova proti zdrsu, mehanski/električni zaklep in ozemljitvena stikala.

Skladnost s standardi:Sreča IEC 62271, GB/T 1984 in ANSI C37.04.

Navodila za namestitev

3.1 Pregledi pred namestitvijo

Preverite nepoškodovano embalažo in brez fizične škode.

Potrdite nazivni parametri ustrezajo sistemom.

Zagotovite raven betonske temelje brez vibracij.

3.2 Koraki pritrditve

Odklopnik pritrdite na tla s sidrnimi vijaki (priporočljivo M16).

Priključite primarne avtobuse z nastavitvami navora na specifikacije proizvajalca (npr. 50 nm).

Žični sekundarni krmilni kabli do terminalov (z oznako "Odprta/zapri tuljava", "pomožni stiki").

Podvozje za odklop varno prizemljitev (talno odpornost ≤4Ω)

Vodnik za delovanje

4.1 Ročno delovanje

Zapiranje: ročni ročaj zasukajte v smeri urinega kazalca, dokler "klik" ne potrdi angažiranosti.

Odpiranje: Pritisnite rdeči gumb "Trip" ali povlecite mehansko ročico.

4.2 Električno delovanje

Za daljinsko kontrolo nanesite 220VDC/110VAC na zaključno tuljavo (trenutni impulz).

Za način uporabite lokalno/oddaljeno izbirno stikalo.

4.3 Kazalniki in alarmi

Zelena LED: Breaker zaprt.

Rdeča LED: Odklopnik/spotaknjen.

Stiki alarma: sprožilec za izgubo tlaka (če je na voljo) ali vzmet

Vzdrževanje in odpravljanje težav

5.1 Rutinski čeki

Preglejte stike na vsakih 5000 operacij (prek Viewport).

Letno mazate gibljive dele z visokotemperaturno mastjo.

Preskusni izolacijski upor (> 1000mΩ @5kV).

5.2 Pogosta vprašanja

Neuspeh pri zapiranju: preverite krmilno moč, pomladni naboj ali pogoje za zaklepanje.

Prekomerno ogrevanje: privijte povezave; Izmerite kontaktno odpornost (<50 μΩ).

Varnostna opozorila

Pred servisiranjem odstranite odklopnik.

Samo usposobljeno osebje bi moralo opraviti vzdrževanje.

Nikoli ne delujte z vidno škodo ali nenormalnimi zvoki.

Okolje in odstranjevanje

Odstranite vakuumske prekinitve kot elektronske odpadke (nenevarne).

Reciklirajte kovine in plastike po lokalnih predpisih.

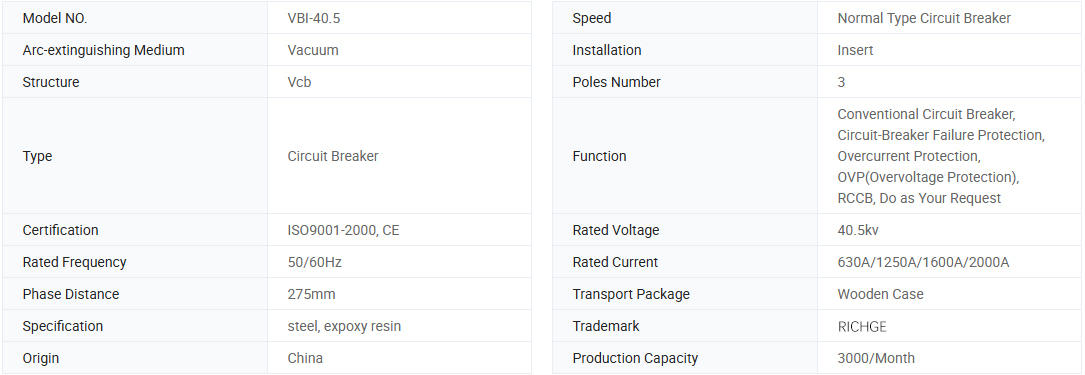

Osnovne informacije.

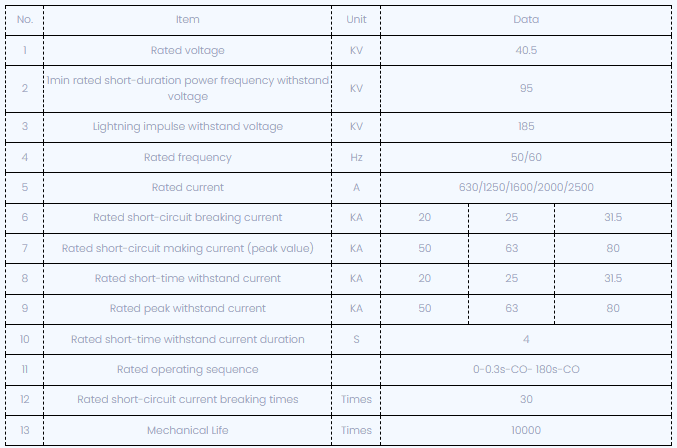

Tehnični parametri

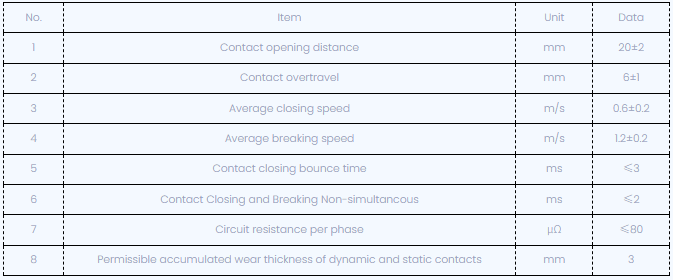

Po nastavitvi odklopnika vezja so spodaj prikazani mehanski značilni parametri:

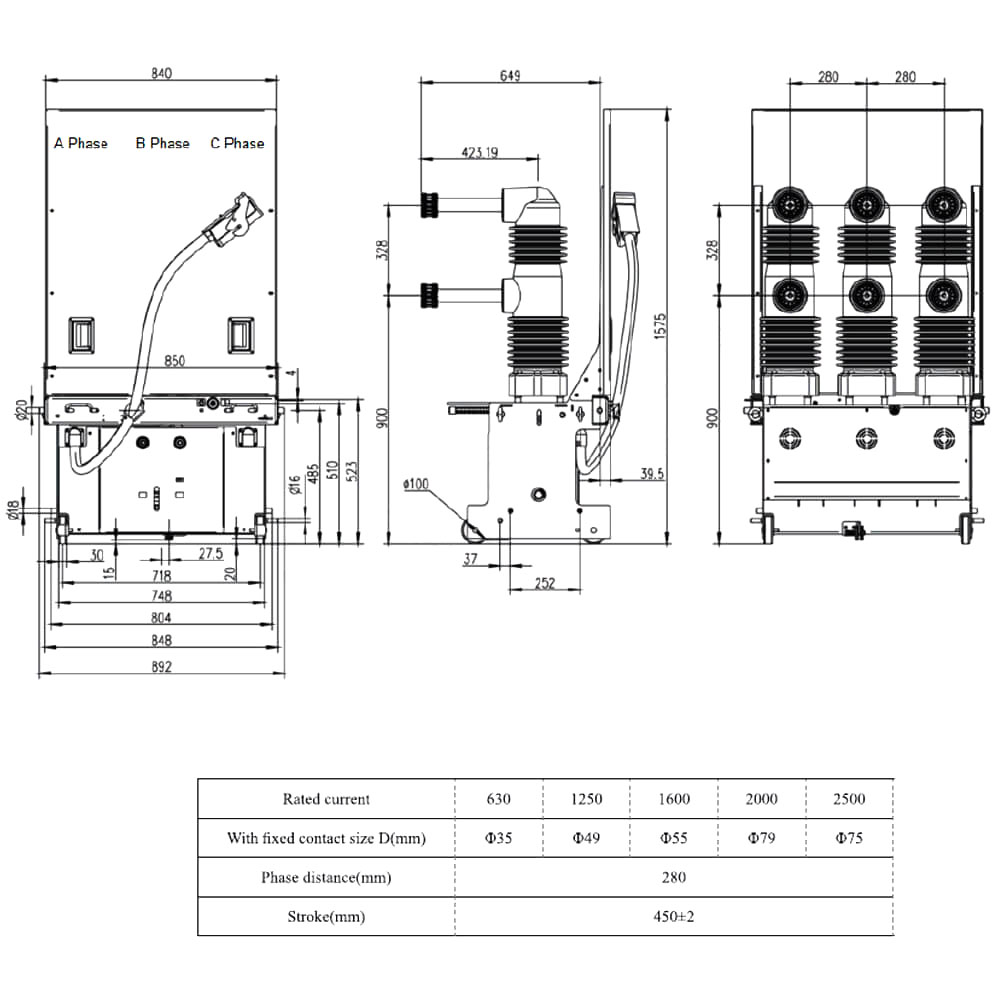

Tehnične risbe

Uporaba okoliških pogojev

1. Temperatura okolice: -10C ~ +40C (omogoča shranjevanje in prevoz pri -30 stopinj Centigrade);

2. Vlažnost okolice: Povprečna vlažnost dneva ne sme biti več kot 95%. Povprečna vlaga meseca ne sme biti več kot 90%;

3. Nasičen parni tlak: povprečni tlak na dan ne sme biti več kot 2,2kpa; Povprečni pritisk meseca ne sme biti več

kot 1,8kpa;

4. nadmorska višina: ≤1500m;

5. Intenzivnost potresa: ≤8 stopinj;

6. Namestitev ga je treba namestiti brez požara, eksplozije, resne umazanije in kemične erozije in nasilne vibracije.
