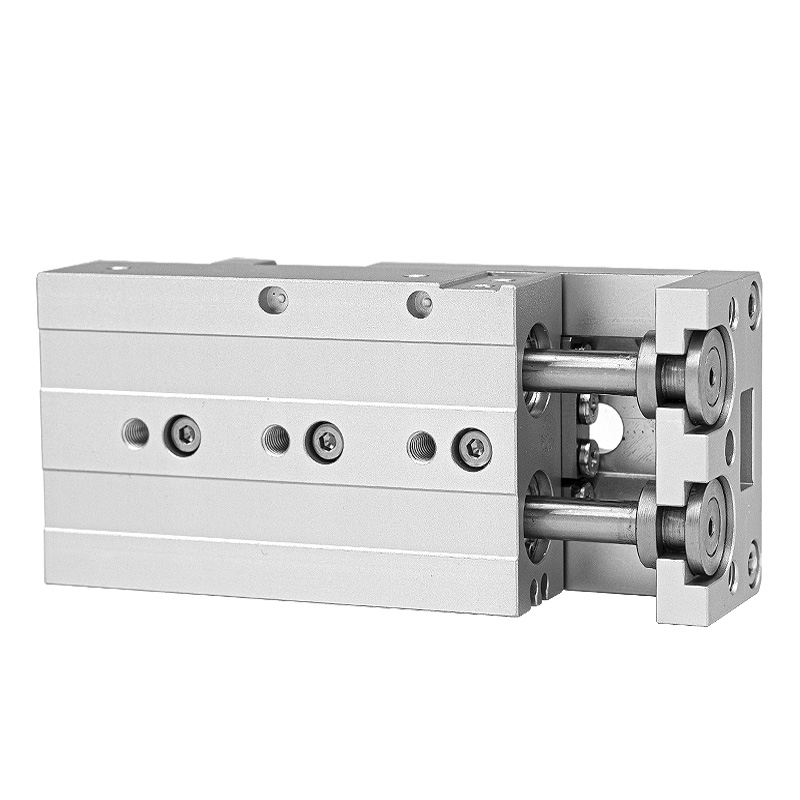

Natančni drsni cilinder z dvojno gredjo serije HLS / HLSL (vodilo s križnim valjem)

Znamka:SOLH proizvajalca Richge Technology

Pozicioniranje izdelka

     Natančni drsni cilinder z dvojno gredjo serije SOLH HLS / HLSL uporablja linearno vodilo s prečnim valjem kot glavno vodilno komponento. V primerjavi z krožnimi drsnimi cilindri HLQ zagotavlja veliko večjo togost, vrhunsko ponavljajočo natančnost pozicioniranja in močnejšo odpornost na ekscentrične stranske obremenitve, kar se popolnoma ujema z velikimi obremenitvami, ultra-natančnimi postopki sestavljanja in avtomatizacije pozicioniranja.

Klasifikacija serije: HLS VS HLSL

     -- Standardni tip HLS: ohišje cilindra, nameščeno na eni strani drsnega vozička, kompaktne skupne širine. Primerno za omejen prostor za vgradnjo, pogoje srednje do majhne obremenitve brez očitne ekscentrične obremenitve.

     -- Simetrični tip HLSL: Cilinder s središčem med dvema vzporednima prečnima valjčnima vodiloma, enakomerna porazdelitev sile, močno povečana togost in velika nosilnost. Prva izbira za velike obremenitve, ekscentrične obremenitve in izjemno natančne delovne scenarije.

Osnovna tabela tehničnih specifikacij

Strukturne in jedrne prednosti

  1. Linearno vodilo s prečnim valjem (konstrukcija stika z valjčno linijo)

     -- Struktura ležaja z linijskim stikom zagotavlja izjemno togost, izjemno naravnost in natančnost proti vrtenju, močno odpornost na udarce in stabilno delovanje pod velikimi obremenitvami. Integrirana enodelna zasnova vodilnega vozička z izjemno nizkim trenjem, izjemno gladkim gibanjem in podaljšanim servisnim ciklom.

  2. Vgrajeni plavajoči spoj

    -- Elastična plavajoča povezava med batnico in drsno ploščadjo izravna stransko silo in ekscentrični navor, s čimer se izogne ​​upogibu batnice in poškodbam zaradi preobremenitve.

  3. Dvojne vzporedne batnice

    -- Dvojni izhod potiska, odlična protitorzijska zmogljivost, ohranja visoko natančnost pozicioniranja v obremenjenem stanju.

  4. Večsmerna univerzalna montaža

     -- Navojne montažne luknje, obdelane na spodnji, sprednji in stranski površini za 3-smerno namestitev; luknje za zatiče za natančno lociranje, predhodno obdelane na podlagi za hitro natančno pozicioniranje.

  5. 3-stranske površine za pritrditev orodja

     -- Navojne luknje za pritrditev vpenjala na zgornji in sprednji strani drsnika, lociranje lukenj za zatiče na zgornji ravnini drsnika, da se zagotovi ponovljiva natančnost pozicioniranja šablone.

  6. Predhodno izdelani utori za namestitev senzorja

     -- Standardne drsne reže na strani cilindra za prilagodljivo namestitev in nastavitev položaja magnetnih stikal.

  7. Raznovrstne možnosti medpomnilnika in omejitve

     -- Fiksni zračni blažilnik, nastavljiv zračni blažilnik (A/AS/AF), hidravlični blažilnik udarcev (B/BF) in več zunanjih mehanskih omejilnikov so izbirne kombinacije.

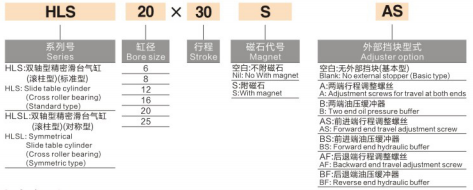

Standardno pravilo za poimenovanje modela

  1. Primer modela: HLS20×30SAS

     -- HLS = Standardna stranska serija valjev; HLSL = Simetrična centriran niz visoke togosti

     -- 20 = premer izvrtine cilindra (mm)

     -- 30 = nazivna dolžina giba (mm)

     -- S = vgrajen trajni magnetni obroč (standardna tovarniška konfiguracija)

     -- A = Nastavljiv zračni blažilnik na obeh koncih

        AS = Nastavljiv zračni blažilnik samo na koncu giba naprej

        AF = Nastavljiv zračni blažilnik samo na koncu povratnega giba

     -- B = Odbojnik hidravličnega olja na obeh koncih

        BF = Odbojnik hidravličnega olja samo na koncu povratnega giba

Tabela teoretičnega izhodnega potiska (enota: N)

Smernice za izbiro in tipični scenariji uporabe

  1. Predlogi za izbiro

     -- Standardni model HLS: kompakten prostor za namestitev, srednje majhna obremenitev, brez očitne ekscentrične obremenitve

     -- Simetrični model HLSL: prednostna izbira za težke obremenitve, ekscentrične stranske obremenitve, zahteve glede izjemno visoke togosti in izjemno natančnega pozicioniranja

  2. Tipične industrijske aplikacije

     -- Natančna montaža, avtomatsko pozicioniranje, pnevmatsko vpenjanje in postaje za prenos obdelovancev

     -- Proizvodne linije za polprevodnike in elektronsko avtomatizacijo

     -- Visoko natančni testni inšpekcijski instrumenti, oprema za medicinsko avtomatizacijo, mehanizmi za vpenjanje obdelovalnih strojev

Povzetek v enem stavku

     SOLH HLS/HLSL prečni valjčni drsni cilinder z dvojno gredjo sprejme visoko togostno vodilo s prečnim valjem v linijskem stiku z dvojnimi standardnimi/simetričnimi različicami, opremljeno z izbirnim zračnim/hidravličnim blažilnikom in zasnovo proti-ekscentričnega plavajočega sklepa, vrhunski ultra-precizni linearni aktuator za težke obremenitve za polprevodniško, medicinsko in visoko obremenitveno opremo za natančno avtomatizacijo.
