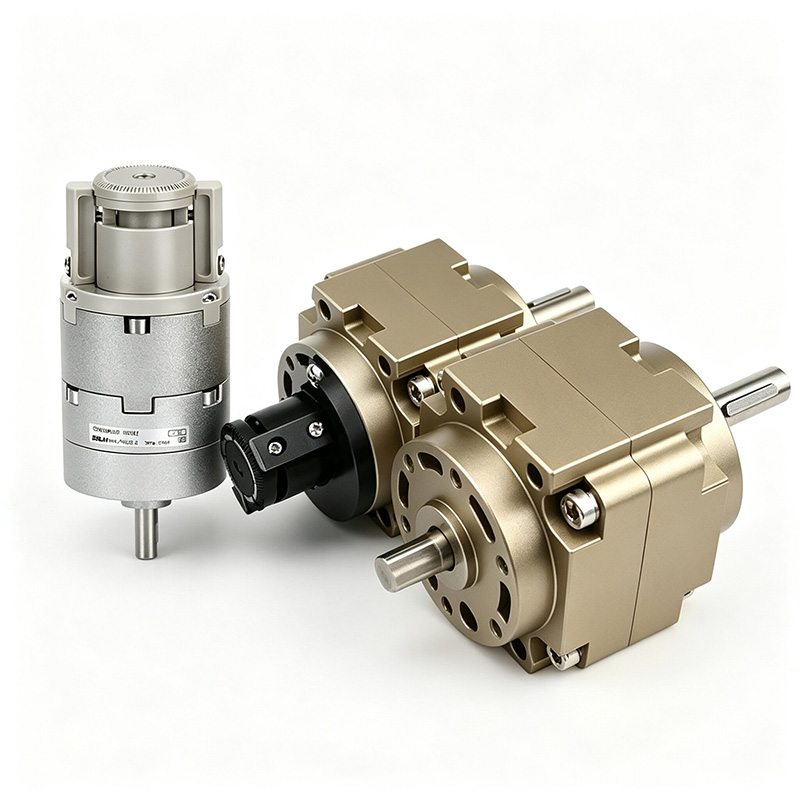

Rotacijski aktuator serije CRB1 / CRB2

Rotacijski aktuator serije CRB1 / CRB2 (zamenljiv SOLH)

Znamka: SOLH by Richge Technology

Ključna razlika v pozicioniranju izdelkov in serijah

     SOLH CRB1 in CRB2 sta lopatična vrtljiva cilindra, ki jih poganjajo enojne/dvojne lopatice. Brez zračnosti med zobniki se ponašajo z izjemno kompaktnim ohišjem, nizko rotacijsko vztrajnostjo in izjemno hitrim odzivom.

     -- CRB2 (majhne serije): izvrtina 10~40 mm za majhno obremenitev in ozek prostor, kompaktna lahka zasnova

     -- CRB1 (velika serija): izvrtina 50~100 mm za velike obremenitve in visok navor, popolna podpora ležaja z vrhunsko odpornostjo na udarce

     Največji kot nihanja z enojno lopatico do 270°/280°, z dvojno lopatko največ 90°/100°. Pogosto se uporablja za avtomatske postaje za hitro obračanje, indeksiranje in pozicioniranje.

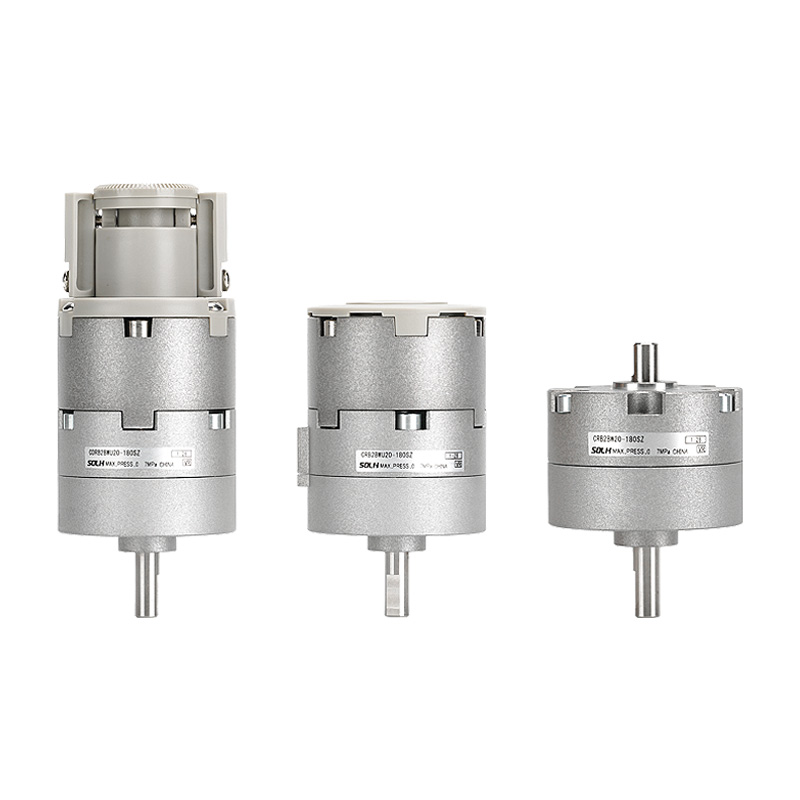

  1. Majhna standardna serija CRB2

     -- Velikosti izvrtin: 10, 15, 20, 30, 40 mm

     -- Možnosti lopatic: S eno lopatico / D dvojno lopatico

     -- Zasučni kot: enojna lopatica 90°/180°/270°; Dvojna lopatica 90°/100°

     -- Glavne prednosti: izjemno kompakten, lahek, nizek zagonski tlak, stranski/aksialni dvojni priključki, izbirni regulator kota in magnetno stikalo

     -- Aplikacije: lahka obremenitev, visoka hitrost vrtenja, oprema za zaprt prostor, 3C elektronika, embalaža, miniaturna avtomatizacija

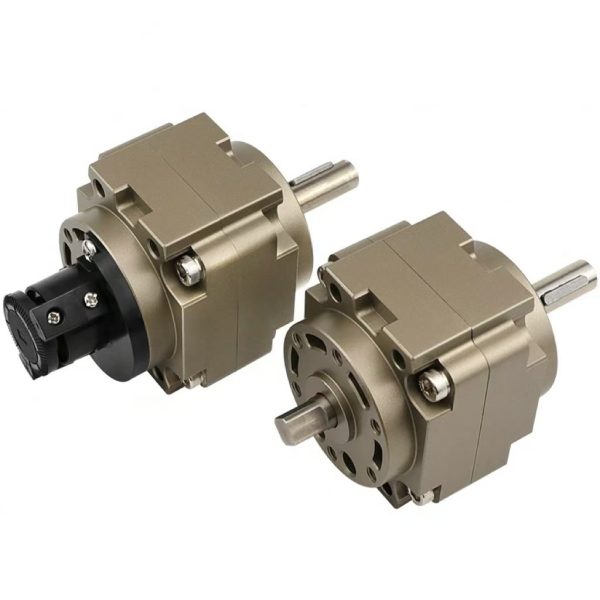

  2. CRB1 Large Heavy-Duty serija

     -- Velikosti izvrtin: 50, 63, 80, 100 mm

     -- Možnosti lopatic: S eno lopatico / D dvojno lopatico

     -- Zasučni kot: enojna lopatica 90°/180°/270°/280°; Dvojna lopatica 90°/100°

     -- Glavne prednosti: visok izhodni navor, velika nosilnost, popolna podpora ležaja, odpornost na udarce, dolga življenjska doba

     -- Aplikacije: obračanje težkih obdelovancev, obsežno indeksiranje, težka rotacijska vpenjala, montažne linije težke industrije

Univerzalne osnovne tehnične specifikacije

  1. Splošni standardni parametri

  2. Teoretični izhodni navor pri 0,5 MPa (indeks izbire jedra)

   2.1 Tabela navora CRB2

   2.2 Tabela navora CRB1

 3 Referenca dovoljene radialne in aksialne obremenitve

     -- CRB2-20: radialno 120N, aksialno 80N

     -- CRB1-50: radialno 245N, aksialno 196N

     -- CRB1-100: radialno 588N, aksialno 490N

Notranja struktura in princip delovanja lopatic

  1. Glavne komponente: Telo cilindra, enojna/dvojna vrtljiva lopatica, izhodna gred, tesnilni sklop, končni gumijasti odbojnik, vijaki za nastavitev kota

  2. Delovna logika: Stisnjen zrak vstopi v eno komoro, da potisne lopatico, da se vrti okoli osrednje gredi, medtem ko nasprotna komora izpuha.

     -- Dvojna lopatica: navor je podvojen, omejen kot nihanja ≤100°

     -- Enojna lopatica: širši razpon nihanja do 270°

  3. Edinstvene osnovne prednosti

     -- Brez prestave in zobatega obroča, brez zračnosti, gladko tiho vrtenje brez udarnih vibracij

     -- Izjemno kompakten obris, nizka rotacijska vztrajnost, ultra hiter odziv (90° vrtenje < 0,1 s)

    -- Izbirna votla gred, primerna za notranje cevi in ​​napeljavo kablov

     -- Dvojni končni vijaki za natančno nastavitev za omejitev hoda; enojna lopatica nastavljiva 0~270°, dvojna lopatica 0~90°

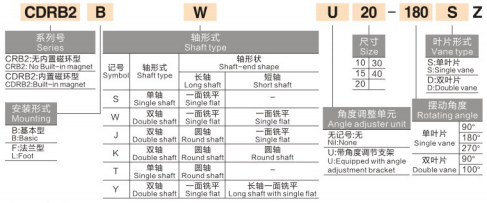

Celotna pravila kodiranja modela

  1. Primer modela CRB2: CRB2BW20-180SZ

     -- CRB2 = serija rotacijskih pogonov z majhnimi lopaticami

     -- B = osnovna prirobnica; L = nosilec za nogo

     -- W = dvojno podaljšana gred; prazno = enojna gred

     -- 20 = velikost izvrtine (10/15/20/30/40)

     -- 180 = kot nihanja (90/180/270)

     -- S = ena lopatica; D = dvojna lopatica

     -- Z = opremljen z enoto za nastavitev kota; prazno = standardno brez regulatorja

          Predpona CDRB2 = Vgrajen magnetni obroč za namestitev magnetnega stikala

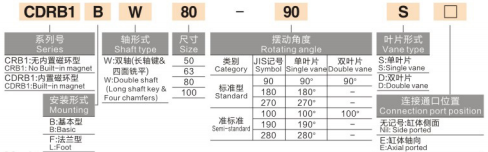

  2. Primer modela CRB1: CRB1BW50-90D

     -- CRB1 = Velika težka serija vrtljivih lopatic

     -- B = osnovni nosilec; W = dvojna gred

     -- 50 = velikost izvrtine (50/63/80/100)

     -- 90 = kot nihanja (90/180/270/280)

     -- D = dvojna lopatica; S = enojna lopatica

        Predpona CDRB1 = integrirani model z magnetnim obročem

Vodnik po korakih za izbiro in industrijske aplikacije

  1. Pravila o prednostni izbiri

     -- Razdelitev navora in dimenzij: lahka obremenitev ozek prostor → CRB2 (10~40); Močno vrtenje z visokim navorom → CRB1 (50~100)

     -- Zahteva za zasučni kot: Vrtenje nad 90° → Enojna lopatica S; Največji navor znotraj 90° → Dvojna lopatica D

     -- Kompromis med natančnostjo in hitrostjo: lamelni tip brez zračnosti, ponavljajoče se pozicioniranje ±0,1°, idealno za lahka dela pri visokih hitrostih; Težke visoko natančne nosilne obremenitve dajejo prednost MSQ vrtljivi mizi z zobato letvijo

     -- Funkcijske možnosti: potrebna je natančna omejitev kota – izberite pripono enote za prilagajanje kota Z; Potrebna je povratna informacija o položaju PLC – izberite magnetni integrirani model CDRB

  2. Tipični scenariji uporabe

     -- Lahke linije: obračanje elektronskih komponent, vrtenje nalepk, zategovanje pokrovčkov steklenic, sortiranje miniaturnega materiala

     -- Postaje za težke obremenitve: obračanje velikega obdelovanca za 90°/180°, indeksiranje tekočega traku, težka rotacijska vpenjala

     -- Splošne industrije: Pakiranje, tiskanje, predelava hrane popolnoma avtomatske rotacijske pozicionirne postaje

Primerjava zmogljivosti: rotacijski aktuator CRB Vane VS MSQ z letvijo in zobatom

En stavek

     Povzetek Mali lahki rotacijski aktuatorji SOLH CRB2 in CRB1 za težke obremenitve imajo enojni/dvokrilni pogon brez zračnosti z izbirnim regulatorjem kota in različico CDRB z magnetnim stikalom, ki se ponaša s hitro rotacijo z nizko vztrajnostjo od navora 0,05~24N·m, kot nalašč za hitro obračanje, indeksiranje in rotacijsko vpenjanje v elektroniki, pakirne in težke montažne avtomatske linije.
