Miza z rotacijskimi aktuatorji serije MSQ z letvijo in zobatom (tehnologija SOLH Richge)

Znamka:SOLH proizvajalca Richge Technology

Pregled izdelka

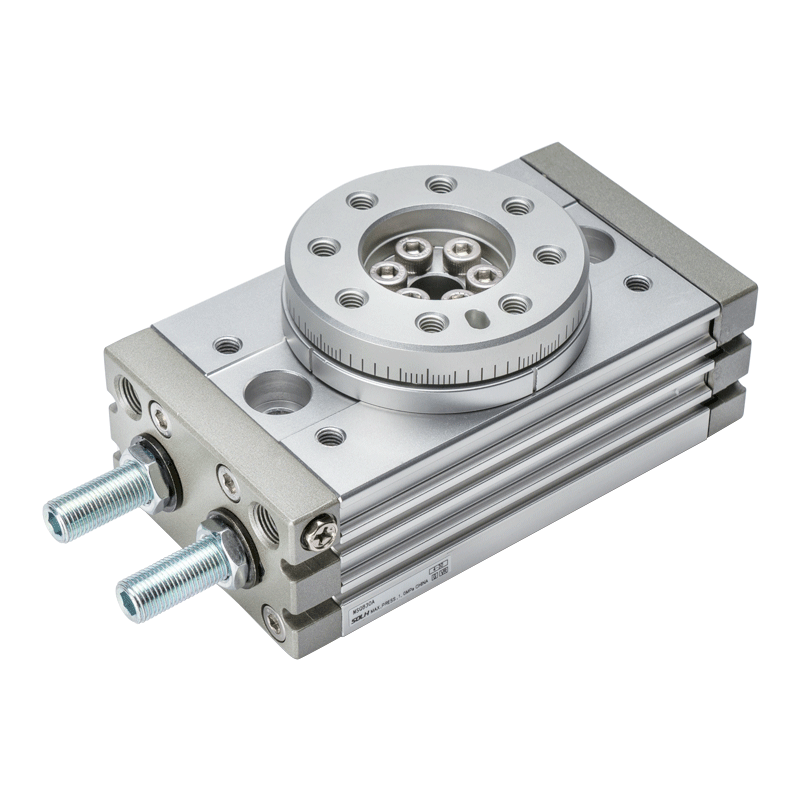

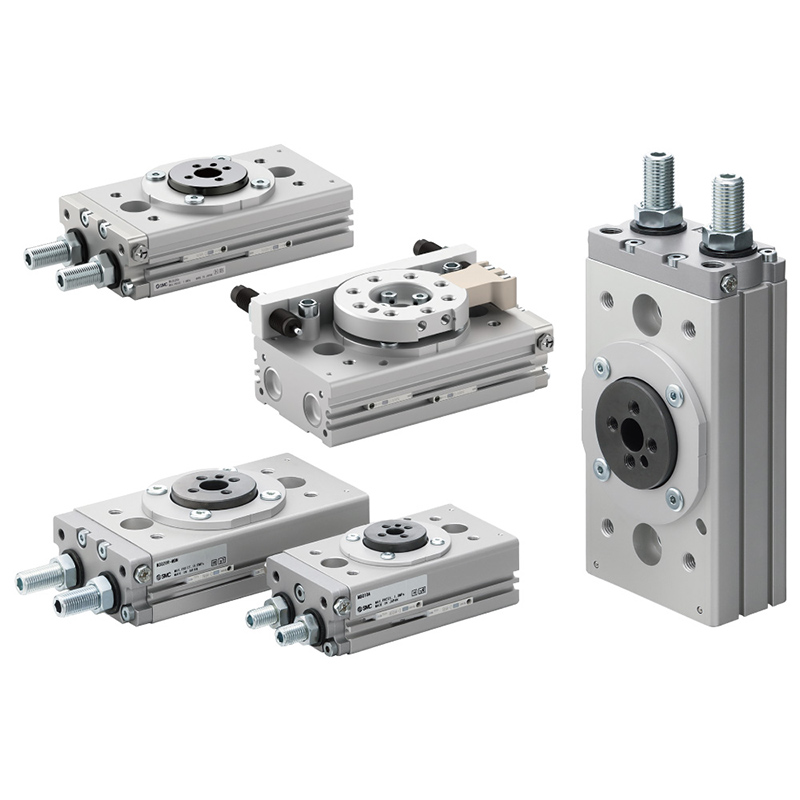

     Serija SOLH MSQ uporablja simetrično pogonsko strukturo z dvojnim batom in zobato letvijo, razdeljeno na dve podseriji: standardni razred MSQB in visoko natančni razred MSQA. Ima integrirano krožno montažno mizo s sredinsko votlo skoznjo luknjo, kot nihanja pa je nastavljiv od 0~190°.

Simetrični dvojni batni zobnik zagotavlja 3-4-krat večji izhodni navor in vrhunsko radialno/aksialno obremenitev v primerjavi z lopatičnimi rotacijskimi cilindri CRQ. Na voljo sta dve možnosti blaženja udarcev: vgrajeni gumijasti blažilnik ali integrirani hidravlični blažilnik. Postavitev dvojne zračne odprtine (čelna stran / sprednja stran) poenostavlja postavitev cevi; združljiva magnetna reed stikala za povratno informacijo signala vrtljivega položaja. Pogosto se uporablja za avtomatizirano indeksiranje, obračanje obdelovancev in postaje za natančno pozicioniranje.

Tabela za klasifikacijo in izbiro serije (natančnost + ujemanje medpomnilnika)

Celotna pravila kodiranja modela

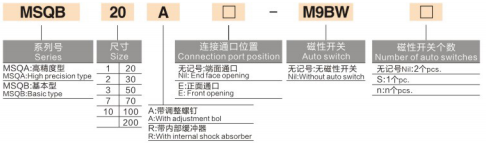

  1. Pravilo kodiranja 1: MSQB20A-□-M9BW-□

     Primer: MSQB20A-M9BW

     -- MSQB / MSQA: identifikator serije

        MSQB = Standardna osnovna serija; MSQA = Serija visoke natančnosti

     -- 20: Velikost okvirja (na voljo: 10/20/30/50/70/100/200)

     -- A/R: Nastavitev kota in koda medpomnilnika

        A = dvojni vijaki za nastavitev kota konca; R = vgrajen hidravlični amortizer; brez pripone = samo gumijasti odbojnik

     -- Srednji okvir: položaj zračne odprtine

        Prazno = odprtine za zrak na čelni strani; E = Stranske sprednje odprtine za zrak

     -- M9BW: model z magnetnim stikalom

        Prazno = Brez magnetnega stikala; Združljiv z univerzalnim reed senzorjem M9BW / M9BL

     -- Zadnja škatla: količina magnetnega stikala

        Prazen = standardno 2 kos; S = en kos; Številka po meri = količina po meri

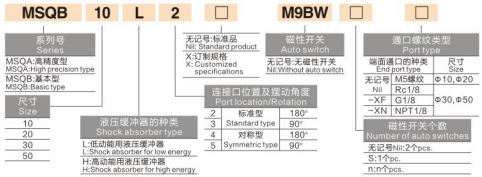

  2. Pravilo kodiranja 2: MSQB10L2-□-M9BW-□-□

     Primer: MSQB10L2-M9BW

     -- MSQB: Standardna serija; velikost okvirja 10/20/30/50

     -- L/H: Stopnja kinetične energije hidravličnega blažilnika (samo za hidravlično različico R)

        L = hidravlični blažilnik z nizko kinetično energijo; H = hidravlični blažilnik z visoko kinetično energijo

     -- Številka 2/3/4/5: Specifikacija fiksnega kota zasuka

        2 = standardno 180°; 3 = 90°; 4 = simetrično 180°; 5 = simetrično 90°

     -- Srednje polje: oznaka po meri X, prazno = standardni model na zalogi

     -- M9BW: Magnetno stikalo, prazno = senzor ni opremljen

     -- Predzadnje polje: količina magnetnega stikala; prazno=2 kos, S=1 kos

     -- Zadnje polje: specifikacija navoja zračne odprtine

        Prazen = navoj M5 (samo za velikost 10/20); XF = G1/8; XN = NPT1/8 ameriški navoj

Glavne strukturne prednosti

  1. Simetrični dvobatni pogon z letvijo in zobatim zobatom

     -- Dvojni sinhroni bati sinhrono potiskajo zobnike, kar odpravlja enostransko zračnost; enakomeren izhodni navor z ničelnim tresenjem vrtenja, veliko večja nosilnost kot enobatni lopatični valji.

  2. Vgrajena vrtljiva miza z luknjami za zatiče

     -- Vnaprej strojno izdelane luknje za pozicioniranje na mizi in standardne montažne navojne luknje za neposredno zaklepanje šablone/obdelovanca, enostavno poravnavo in visoko integralno togost. Osrednja votla skoznja luknja (φ6~φ24) omogoča, da zračne cevi in ​​ožičenje senzorja potekajo skozi sredinsko, lepo notranjo postavitev stroja.

  3. Postavitev dvojne zračne odprtine

     -- Dve možnosti cevi: dovod zraka na čelni strani ali stranski sprednji priključek tipa E, prilagodljiva napeljava cevi za kompaktno zaprto opremo brez mehanskih motenj.

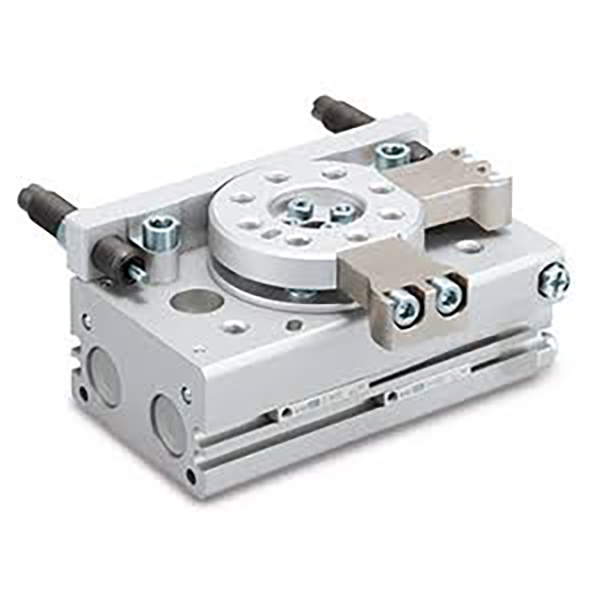

  4. Neodvisni dvokončni vijaki za nastavitev kota (pripona A)

     -- Ločena omejevalna vijaka na obeh koncih za neodvisno omejitev giba v smeri urinega kazalca in nasprotni smeri urinega kazalca; območje nihanja brezstopenjsko nastavljivo znotraj 0~190°, tovarniško privzeto nastavljeno na 190°.

  5. Dva izbirna sistema za blaženje udarcev

     -- Standardna različica: dvostranski gumijasti blažilnik za zmanjšanje hrupa pri lahki obremenitvi pri nizki hitrosti

     -- -Različica hidravličnega blažilnika R: Integriran oljni blažilnik (L nizko kinetični / H visoko kinetični razredi) absorbira močne udarce pri visoki hitrosti, zmanjša zaustavitvene vibracije in ščiti vpenjala in obdelovance

  6. Združljivo z magnetno povratno informacijo o položaju

     -- Vgrajen trajni magnetni obroč v ohišju cilindra, združljiv z reed stikali M9BW / M9BL za prenos signalov na mestu 0°/90°/180° v PLC za samodejno zaklepno logiko.

  7. Podpora za precizne kroglične ležaje za MSQA

     -- Visoko natančni model MSQA uporablja sklop krogličnih ležajev visoke natančnosti; radialno in aksialno odtekanje ≤0,01 mm, ponavljajoča se natančnost pozicioniranja ±0,01 mm. Osnovna različica MSQB izpolnjuje splošne zahteve za avtomatsko pozicioniranje.

Univerzalne standardne tehnične specifikacije

  1. Način vožnje: dvojno delujoča dvojna batna letev in zobnik

  2. Območje delovnega tlaka

    -- Vrsta gumijastega blažilnika: 0,1 ~ 1,0 MPa

     -- -R tip hidravličnega blažilnika: 0,1~0,6 MPa

  3. Preizkusni tlak: 1,05 MPa

  4. Temperatura okolja: 0~60 ℃ (brez ledu v zračnem krogu)

  5. Nastavljivo območje nihanja: 0~190° brezstopenjsko nastavljivo, tovarniško nastavljeno 190°; fiksni kot 90° / 180° opcijsko

  6. Mazanje: tovarniško napolnjena dolgotrajna mast, zasnova brez mazanja, združljiva s čistim suhim zrakom brez olja

  7. Veljavni medij: filtriran suh stisnjen zrak (≥40 μm natančnost filtracije)

Tabela navora in nosilnosti (0,5 MPa dovodnega zraka)

Primerjalna tabela največje kinetične energije medpomnilnika

Popolna pravila za izbiro modela

  1. Natančna izbira razreda

     -- Pozicioniranje čipa, optični pregled tiskanega vezja, natančna montaža → MSQA visoko natančna serija

     -- Splošno obračanje obdelovanca, preusmerjanje materiala in razvrščanje → Standardna osnovna serija MSQB

  2. Pravilo ujemanja medpomnilnika

     -- Lahka obremenitev pri nizki hitrosti, nadzor stroškov: model z gumijastim odbojnikom brez R

     -- Visokofrekvenčni hitri cikel, močan udarec obdelovanca: Izberite -R hidravlični blažilnik; lahek udarec L, močan udarec H

  3. Izbira kota zasuka

     -- 90° obračanje nalaganje/razkladanje: pripona 3 / 5

     -- 180° recipročno indeksiranje, dvostransko zaznavanje: pripona 2 / 4

     -- Poljubno omejeno območje nihanja po meri: univerzalni model z nastavitvenim vijakom A

  4. Postavitev zračnih vrat

     -- Kompakten zaprt notranji prostor stroja: različica s sprednjimi vrati na strani E

     -- Standardni zunanji izpostavljeni cevovodi: privzeti priključek na čelni strani

  5. Povratna informacija signala položaja

     -- Signal na mestu, potreben za zaklepanje PLC: opremite magnetna stikala M9BW (standardno 2 kosa); samo enostransko zaznavanje izberite enojno stikalo S

  6. Specifikacija niti

     -- Velikost 10/20 majhni okvirji privzeti navoj M5; srednje velika 30/50 opcijsko G1/8 (XF), NPT1/8 (XN) ameriški navoj

Tipični scenariji industrijske uporabe

     -- 3C Electronics Precision Automation: rotacijsko pozicioniranje čipa, večkotni optični pregled PCB, sklop za indeksiranje mikrokomponent

     -- Proizvodne linije za pakiranje: postaje za zapiranje steklenic, menjava smeri škatle za 90°, vrtljivo pritrjevanje etiket

     -- Pritrdilni elementi za obdelovalne stroje: obračanje obdelovanca, pozicioniranje indeksiranja šablone za vtiskovanje

     -- Logistična oprema za razvrščanje: preusmerjanje materiala, rotacijski mehanizem za zaustavitev cevovoda

     -- Končni efektor mini manipulatorjev: vrtenje robotskega sklepa, obračanje vakuumske vpenjalne glave

     -- Natančna oprema za testiranje: vrtljiva miza za vizualni pregled, večkotna preskusna šablona za zračno tesnost

Podporne rešitve za ujemanje pnevmatskih tokokrogov

  1. Standardni splošni krog

     -- Dvotočkovna kombinacija zračnega vira AFC → 4V210 5/2 elektromagnetni ventil → zračna cev PU → vrtljiva miza MSQ (magnetno stikalo M9BW, povezano s PLC-jem)

  2. Protieksplozijsko varno delavniško vezje

     -- Eksplozijsko varna enota za obdelavo vira zraka → 50-VFE protieksplozijsko varen 5-potni elektromagnetni ventil → PU gibljiva cev → MSQB/MSQA rotacijski cilinder za nevarno okolje

  3. Mini Precision Micro Station

     --AC1500 mini filter regulatorja zraka → 3V serija 3/2 elektromagnetni ventil → PU4 tanke cevi → MSQ10 / MSQ20 majhna vrtljiva miza

Povzetek v enem stavku

     Vrtljiva miza z dvojno batno letvijo in zobatim zobatom SOLH MSQ je razdeljena na standard MSQB in MSQA z visoko natančnostjo, podpira 0~190° nastavljivo nihanje, dvojno gumijasto/hidravlično blaženje udarcev, dvojno končno/stransko postavitev zračnih odprtin in osrednjo votlo luknjo za ožičenje, ki zagotavlja 3~4x večji navor kot cilindri z lopaticami kot univerzalni rotacijski indeksni aktuator za elektronike, embalaže, obdelovalnih strojev in avtomatskih linij za testiranje.
