Podroben uvod v visokonapetostne izolatorje Richge Technology

     Kot profesionalni proizvajalec s 37-letnimi bogatimi izkušnjami na področju električne opreme,Richge Technology (Ningbo Richge Technology Co., Ltd., angleški logotip znamke "Richge")temelji na zrelem tehničnem kopičenju in strogem nadzoru kakovosti. Njegovi izdelki za visokonapetostne izolatorje pokrivajo celotne srednje in visokonapetostne ravni, široko pa služijo elektroenergetskim sistemom, industrijski distribuciji električne energije in drugim scenarijem. Sistem izdelkov temelji na treh glavnih prednostih: "zanesljiva izolacijska zmogljivost, močna okoljska prilagodljivost in izjemne zmožnosti prilagajanja". Sledi podroben uvod s petih vidikov: pozicioniranje izdelkov, ključne kategorije izdelkov, tehnične značilnosti, scenariji uporabe in zagotavljanje kakovosti.

1. Pozicioniranje izdelka in obseg napetosti

     Visokonapetostni izolatorji Richge Technology se osredotočajo na osnovne potrebe po izolaciji opreme za prenos in distribucijo električne energije ter se osredotočajo na "prilagoditev celotnega scenarija srednje in visoke napetosti". Napetostne ravni pokrivajo tri glavne srednje in visokonapetostne razpone 12kV, 24kV in 35kV (prilagajanje običajnim srednjenapetostnim sistemom v domačih električnih omrežjih). Hkrati ima možnost prilagajanja izolacijskih rešitev za višje napetostne ravni za posebne potrebe. Postavljeni kot "ključne podporne komponente za visokonapetostno opremo", se izdelki v glavnem dobavljajo proizvajalcem popolnih strojev, kot so visokonapetostne stikalne naprave, oprema za transformatorske postaje in ozemljitvena stikala, pa tudi strankam v energetiki in industrijskih projektih. So ključne komponente za zagotavljanje "izolacijske varnosti in stabilnega delovanja" visokonapetostnih sistemov.

2. Glavne kategorije izdelkov in tehnični parametri

      Glede na javne informacije o izdelku lahko visokonapetostne izolatorje Richge Technology razdelimo v tri jedrne serije. Vsaka kategorija je namenjena prilagajanju različnim visokonapetostnim scenarijem v smislu strukturne zasnove, izbire materiala in indikatorjev delovanja:

2.1 12kV visokonapetostna izolacijska serija (glavni srednjenapetostni osnovni model)

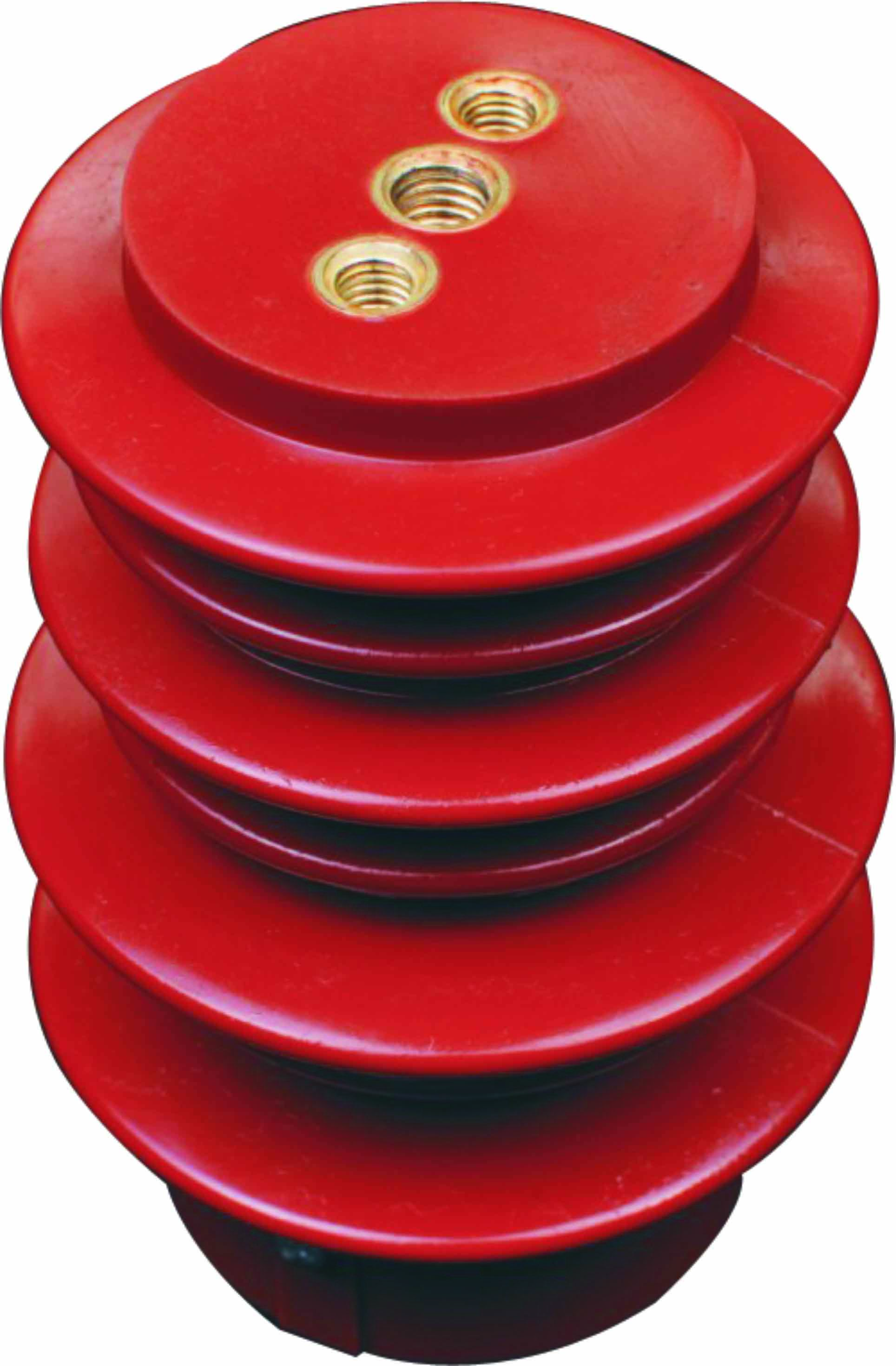

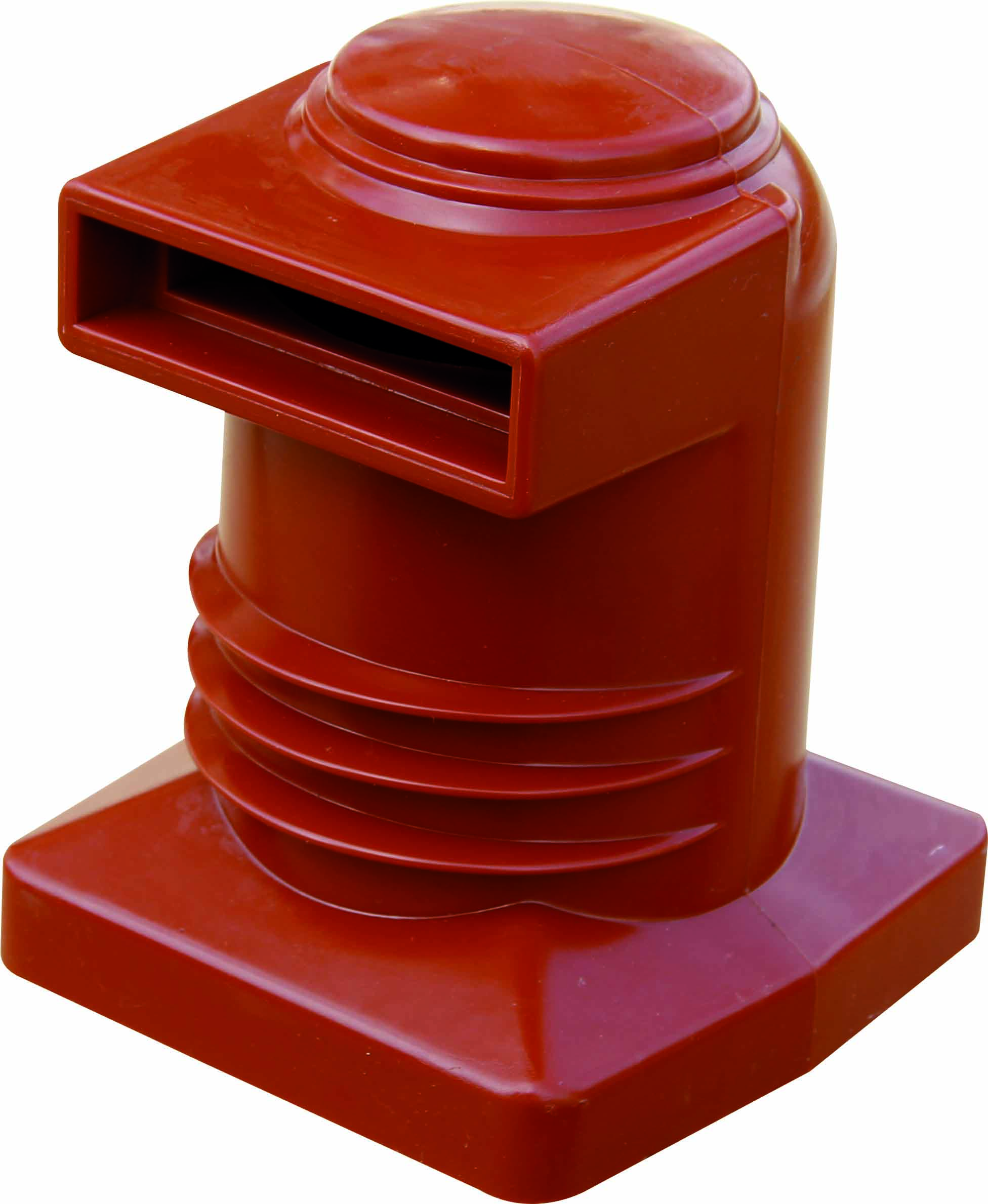

     •Osnovni izdelki:Izolatorji serije JYZ (modeli vključujejo JYZ 1-12Q, JYZ 2-12Q, JYZ 3-12Q), izolacijski nosilci v stikalnih napravah, pokrovi za izolacijo kontaktov

     •Značilnosti materiala:Kot osnovni material uporablja epoksidno smolo ali zamreženi polietilen (XLPE) in ima odlično dielektrično izgubo (faktor dielektrične izgube tanδ ≤ 0,003 pri 20 ℃), odpornost proti razpadu (≥20 kV/mm) in je odporen na UV-žarke in staranje ter se prilagaja dolgotrajnemu okolju na prostem ali v zaprtih omarah.

     •Ključne funkcije:Uporablja se predvsem v 12kV stikalnih napravah in omaricah z obročastim omrežjem za uresničitev električne izolacije in mehanske podpore visokonapetostnih kontaktov in zbiralk, preprečevanje uhajanja ali lezenja in vzdrži prehodne električne obremenitve, ki nastanejo zaradi delovanja stikala v omari.

    • Značilnosti specifikacije:Kompaktna struktura, ki se prilagaja glavnim 12kV stikalnim napravam (kot je KYN28, serija XGN). Nekateri modeli imajo zasnovo pozicionirnih utorov za hitro namestitev in natančno pozicioniranje.

2.2 24kV visokonapetostna izolacijska serija (srednje-visokonapetostni napredni model)

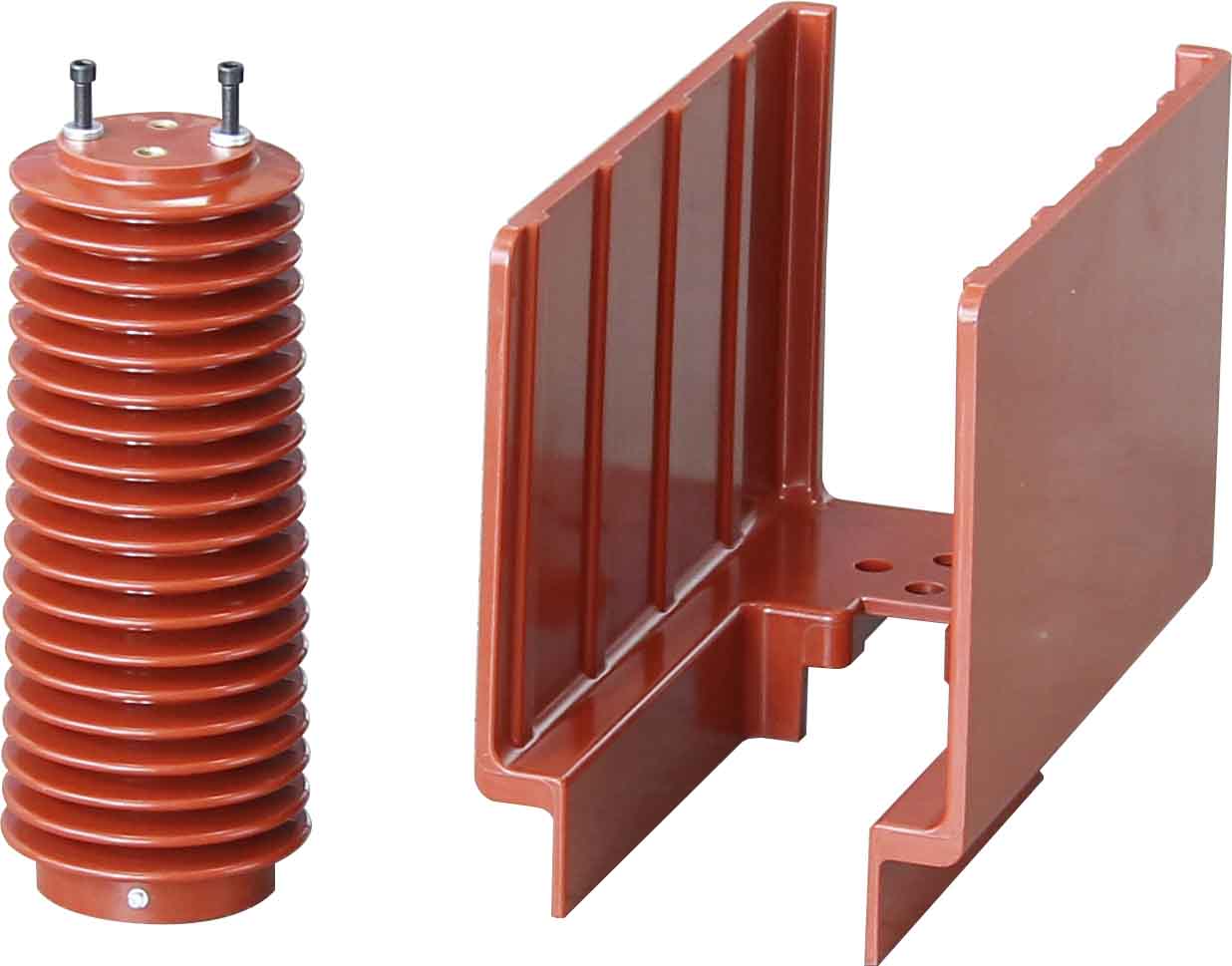

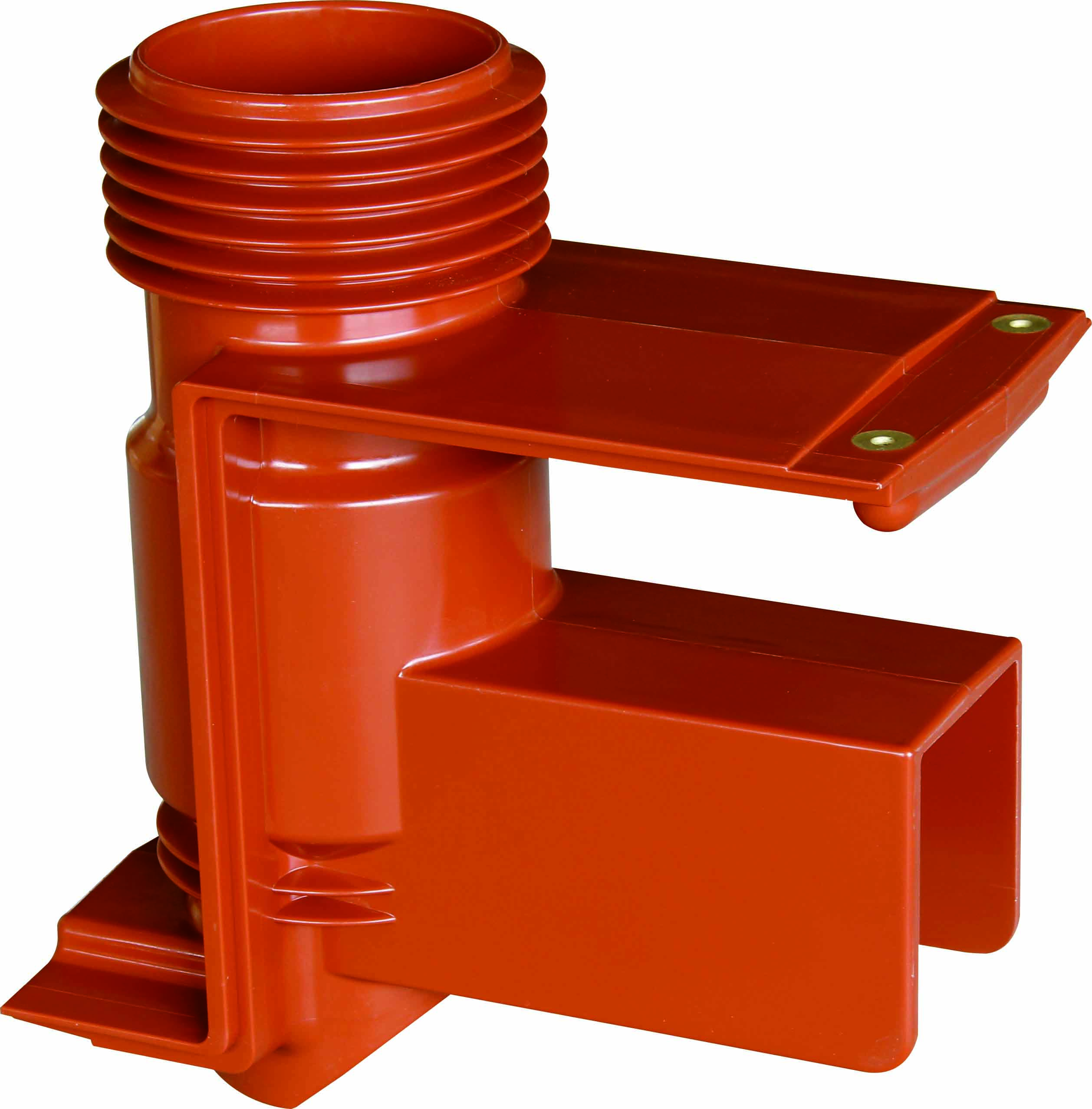

     •Osnovni izdelki:GIS izolatorji (distančni izolatorji/pregradni izolatorji), kabelske puše, izolacijske predelne stene

     •Tehnični poudarki:

1.        Izolatorji sprejmejo "integrirani postopek oblikovanja" brez vrzeli za spajanje, kar odpravlja okvare izolacije, ki jih povzročajo strukturne napake;
2.        Kabelske puše imajo vgrajene zaščitne plasti za optimizacijo porazdelitve električnega polja in preprečevanje okvare zaradi prekomerne lokalne jakosti polja;
3.       Izolacijske predelne stene imajo "obojestransko zasnovo proti onesnaževanju" s plazilno potjo ≥315 mm (v skladu s standardom GB/T 16927.1), ki se prilagaja okoljem s stopnjo onesnaženosti Ⅲ in več.

• Indikatorji uspešnosti:Nazivni kratkotrajni vzdržni tok ≥25kA/4s, nazivni vrhovni vzdržljivi tok ≥63kA, izolacijska zmogljivost pa je stabilna v temperaturnem območju od -30℃~+80℃.

2.3 35kV visokonapetostna izolacijska serija (srednje-visokonapetostni vrhunski model)

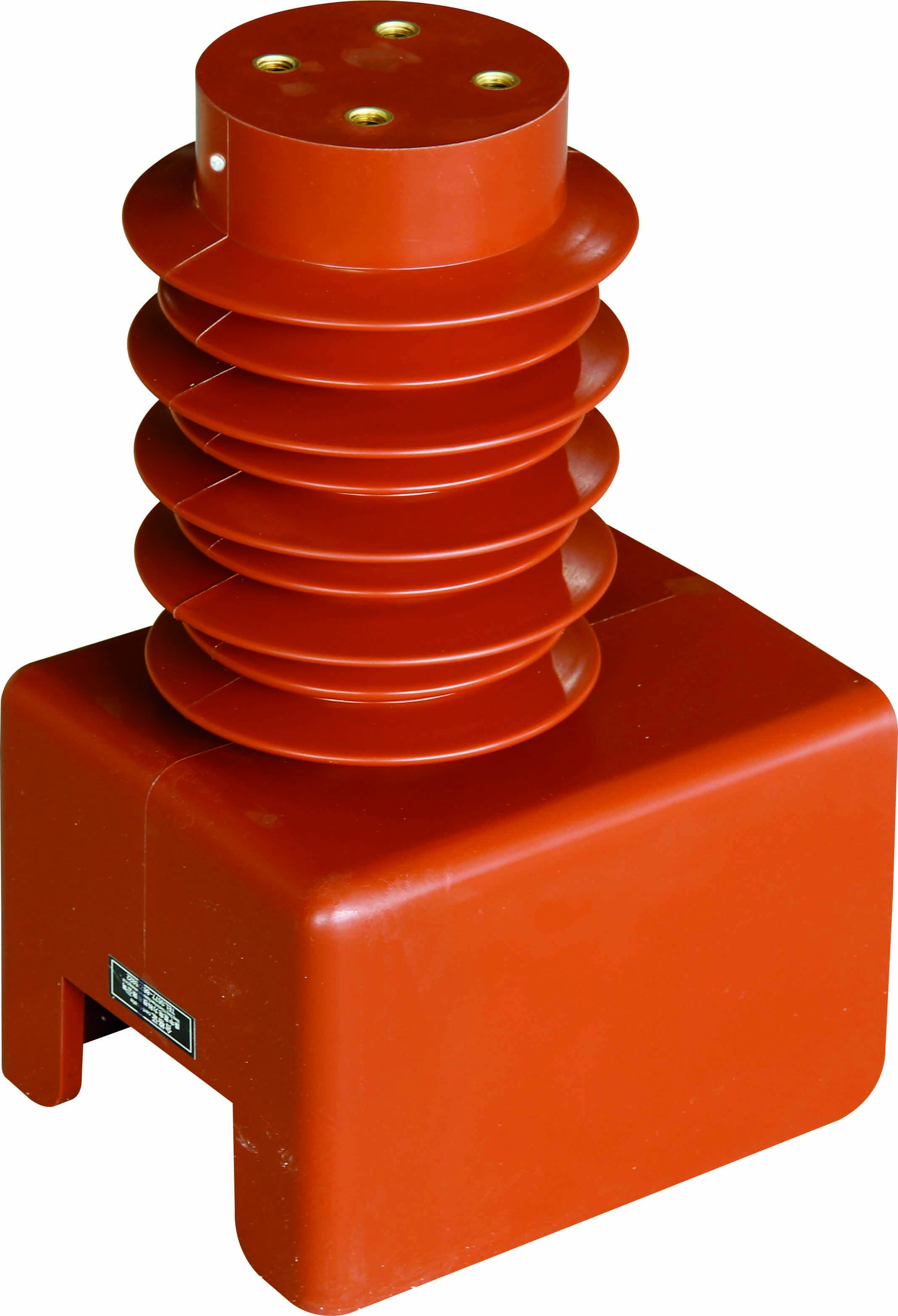

     •Osnovni izdelki:Polni izolatorji za vakuumske odklopnike, izolacijski nosilci za visokonapetostna ozemljitvena stikala, izolacijske puše za odhodne linije transformatorjev

     •Glavne prednosti:

1.        Polni izolatorji s trdnim zapiranjem uporabljajo "APG samodejni postopek tlačnega geliranja", epoksidna smola se enakomerno strdi in vsebnost notranjih mehurčkov je ≤0,1 %, kar zagotavlja brez delne razelektritve pod visoko napetostjo (vrednost delne razelektritve ≤10pC@1,73U₀);

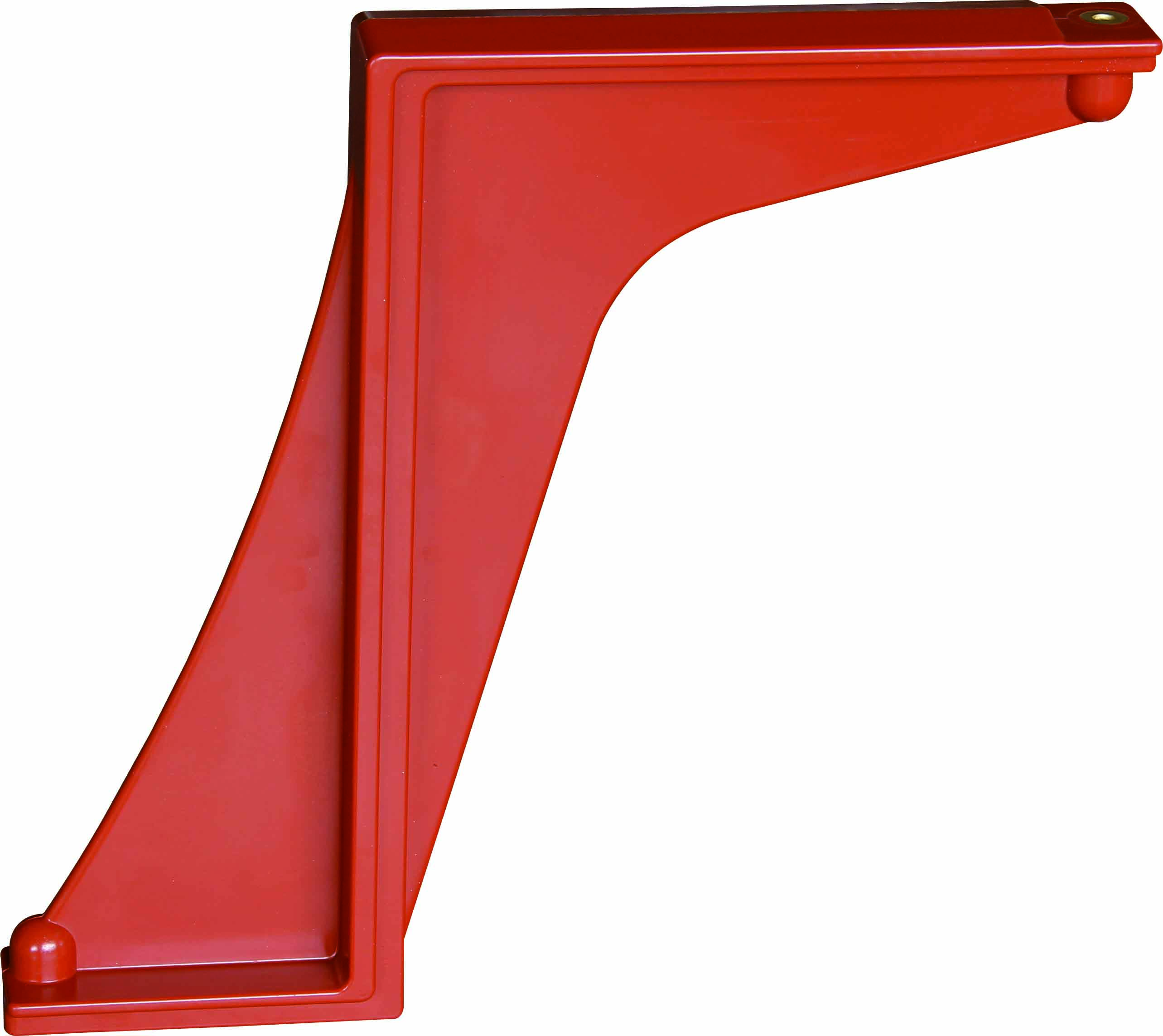

2.        Izolacijske podpore za ozemljitvena stikala upoštevajo "izolacijsko zmogljivost in mehansko trdnost" z upogibno trdnostjo ≥120MPa, ki lahko prenese mehanske udarce med delovanjem ozemljitvenega stikala;
3.         Puše imajo "kompozitno izolacijsko strukturo" (epoksidna steklena vlakna + silikonsko gumijasto krilo dežnika), ki je odporna na slano meglo in odporna na led, primerna za 35 kV transformatorske postaje v obalnih ali visokogorskih območjih.

• Prilagodljivi scenariji:Zunanje transformatorske postaje 35 kV, visokonapetostni sistemi za distribucijo električne energije v velikih industrijskih obratih (kot so železarska in jeklarska industrija, kemična industrija), nove energetske (fotovoltaične/vetrne) pospeševalne postaje.

3. Osnovne tehnične lastnosti izdelkov

     Visokonapetostni izolatorji Richge Technology združujejo številne ciljno usmerjene tehnologije v materiale, procese in konstrukcijsko zasnovo za izpolnjevanje strogih zahtev visokonapetostnih scenarijev:

3.1 Izbira materiala: Osredotočite se na dvojne zahteve "visoka izolacija + odpornost na okolje"

     • Izbira osnovnega materiala:Epoksidna smola, zamreženi polietilen in silikonska guma so osnovni materiali jedra. Med njimi epoksidna smola sprejme "nizkomolekularni bisfenol A tipa" z visoko čistostjo, nizkimi nečistočami in stabilno dielektrično konstanto (εr=3,8~4,2@50Hz); silikonska guma izbere "vrsto visokotemperaturne vulkanizacije HTV" z odlično hidrofobno zmogljivostjo (kontaktni kot vode ≥105°) in močno hidrofobno migracijo, ki lahko hitro obnovi izolacijo po površinski kontaminaciji.

     • Nadgradnja pomožnega materiala:Al₂O₃ polnilo nano velikosti je dodano za izboljšanje toplotne prevodnosti materiala (toplotna prevodnost se je povečala za 20 %), s čimer se prepreči staranje izolacije zaradi lokalnega pregrevanja med visokonapetostnim delovanjem; nekateri izdelki dodajajo zaviralce gorenja (v skladu s stopnjo UL94 V-0), da preprečijo nevarnost izgorevanja zaradi oblokov kratkega stika.

3.2 Proizvodni proces: Avtomatizirana proizvodnja zagotavlja doslednost

     • Ključni procesi:Osnovni izdelki uporabljajo tri postopke: "APG samodejni tlačni gel", "vakuumsko ulivanje" in "integrirano vlivanje", da nadomestijo tradicionalno ročno ulivanje in zmanjšajo človeške napake:

     • Postopek APG:Z natančnim nadzorom temperature (120 ℃ ~ 140 ℃) in tlaka (5 ~ 8 MPa) zagotovite notranjo kompaktnost izolatorjev in preprečite nastanek mehurčkov in razpok;

     • Vakuumsko litje:Ulivanje materialov v vakuumskem okolju -0,095 MPa za odpravo notranjih vrzeli in izboljšanje odpornosti proti okvaram;

     • Nadzor kakovosti:Vsaka serija izdelkov mora biti podvržena "zaznavanju stopnje vakuuma", "preskusu dielektričnih izgub" in "preskusu vzdržljive napetosti močnostne frekvence" (1min. vrednost vzdržljive napetosti ≥3U₀), nekvalificirana stopnja pa je nadzorovana znotraj 0,1 %.

3.3 Strukturna zasnova: prilagajanje dejanskim potrebam visokonapetostnih sistemov

    • Optimizacija električnega polja:Izolatorji, puše in drugi izdelki imajo obliko "poenostavljenega krovnega krila" in "vgrajene zaščitne elektrode", da se prepreči koncentracija električnega polja na vogalih in zmanjša tveganje delne razelektritve;

     • Prilagoditev namestitve:Izolatorji so rezervirani s standardiziranimi namestitvenimi luknjami in pozicionirnimi utori, združljivost z visokonapetostnimi stikalnimi napravami (kot so serije MNS, KYN) in ozemljitvenimi stikali pa je več kot 95-odstotna, kar zmanjšuje delo pri spreminjanju na kraju samem;

     • Okoljska prilagoditev:Zunanji izolatorji imajo strukturo "veliko krovno krilo + globok rebrast utor" za povečanje plazilne poti (35kV izdelki imajo plazilno pot ≥400 mm). Hkrati je kot naklona krila dežnika zasnovan na 15°, kar je primerno za deževnico冲刷 in preprečuje kopičenje kontaminacije.

4. Glavni scenariji uporabe

     Visokonapetostni izolatorji Richge Technology z značilnostmi "večnapetostne ravni in močnega prilagajanja okolju" se pogosto uporabljajo v jedrni visokonapetostni opremi v elektroenergetskih sistemih in na industrijskih področjih:

     • Oprema transformatorske postaje:Kot podpora za izolacijo in izolacijske komponente za "odklopnike, ločilnike, transformatorje" v razdelilnih postajah 35 kV in pod, kot so polno zaprti izolatorji za odklopnike in izolacijske predelne stene vodil v razdelilnih postajah 35 kV, ki zagotavljajo, da ni puščanja ali okvare opreme pod visoko napetostjo.

     • Visokonapetostne stikalne naprave:Prilagoditev 12kV~35kV notranjim/zunanjim visokonapetostnim stikalnim napravam (kot so obročaste omrežne omare, GIS omare), zagotavljanje izolacijskih rešitev, kot so kontaktna izolacija, ločevanje omar in kabel引出, kot so distančni izolatorji za 12kV obročaste omrežne omare in pregradni izolatorji za 24kV GIS omare.

     • Industrijski visokonapetostni sistemi:Oskrba visokonapetostnih sistemov za distribucijo električne energije v velikih industrijskih podjetjih, kot so železarna in jeklarstvo, kemična industrija in metalurgija, kot so izhodne izolacijske puše za industrijske transformatorje 35 kV in izolacijski nosilci za visokonapetostne motorje, ki lahko prenesejo prah in korozivne pline v industrijskih okoljih in zagotavljajo neprekinjeno proizvodnjo.

     • Podpora za novo energijo:Prilagoditev opremi za distribucijo električne energije 35 kV v fotonapetostnih in vetrnih postajah za dvig tlaka, kot so izolacijski nosilci za ozemljitvena stikala v postajah za dvig vetra (nizka temperatura odporna na -40 ℃) in visokonapetostne izolacijske predelne stene za fotovoltaične pretvornike, ki izpolnjujejo zahteve "visoke zanesljivosti in dolge življenjske dobe" v novih energetskih scenarijih.

5. Zagotavljanje kakovosti in skladnost industrije

     Tehnologija Richge zagotavlja zanesljivost visokonapetostnih izolatorjev s "kontrolo kakovosti celotnega procesa + certificiranjem industrijskih standardov":

     • Skladnost s certifikati:Izdelki so v skladu z mednarodnimi standardi IEC 61462 (kompozitni izolatorji), IEC 62271-303 (izolacijske zahteve za visokonapetostne stikalne naprave) in nacionalnimi standardi GB/T 16927.1 (visokonapetostna preskusna tehnologija), GB 1094.3 (izolacijske zahteve za močnostne transformatorje). Nekateri izdelki so prejeli certifikate CE in UL in jih je mogoče izvažati na čezmorske trge.

     • Testna oprema:Opremljen z vodilno preskusno opremo v panogi, vključno s "testerjem za delno razelektritev" (natančnost zaznavanja ≤1 pC), "preizkusno napravo za vzdržljivo napetost močnostne frekvence" (največja izhodna napetost 200 kV), "visoko in nizkotemperaturno preskusno komoro za vlažno toploto" (simulira -40 ℃ ~ + 85 ℃, 95 % RH okolje). Vsak izdelek mora opraviti tri osnovne preskuse: "prenosna napetost močnostne frekvence", "delna razelektritev" in "mehanska trdnost", preden zapusti tovarno.

    • Povratne informacije strank:Izdelki se dobavljajo domačim proizvajalcem visokonapetostne opreme in ustanovam za raziskave električne energije, uporabniki pa so jih prepoznali po "stabilni izolacijski učinkovitosti in nizki stopnji napak (≤0,5 %/leto)". Zlasti v transformatorskih postajah 35 kV in industrijskih visokonapetostnih sistemih lahko življenjska doba doseže več kot 15 let.

Povzetek

     Visokonapetostni izolatorji Richge Technology imajo glavno konkurenčnost "12 kV ~ 35 kV polne napetostne pokritosti, visoko izolacijsko zmogljivost in močno prilagajanje okolju". Z optimizirano izbiro materiala, avtomatiziranimi procesi in optimizirano konstrukcijsko zasnovo so postali zanesljive podporne komponente za srednje in visokonapetostne sisteme za distribucijo električne energije. Njegovi izdelki ne izpolnjujejo le potreb običajnih visokonapetostnih scenarijev, ampak lahko nudijo tudi prilagojene rešitve za posebna okolja, kot so velika nadmorska višina, obalna območja in industrijsko onesnaženje. Prilagojeni so visokonapetostni opremi na več področjih, kot so energetika, industrija in nova energija, in so prednostni izdelek tako s "profesionalnostjo kot praktičnostjo" na področju srednje in visokonapetostne izolacije.
