Podroben uvod v notranjo visokonapetostno ozemljitveno stikalo Richge Technology

    Na podlagi poslovnih temeljev Richge Technology na področju dodatkov za visokonapetostne stikalne naprave (prej so se osredotočali na visokonapetostne izolacijske dele, komponente ozemljitvenih stikal itd.) so njeni izdelki za notranja visokonapetostna ozemljitvena stikala postavljeni kot osnovna varnostna oprema za elektroenergetske sisteme z napetostnimi nivoji 12kV~40,5kV. Uporabljajo se predvsem v notranjih razdelilnih postajah, prostorih za distribucijo električne energije in visokonapetostnih stikalnih napravah, ki ustrezajo potrebam zaščite ozemljitve med vzdrževanjem opreme. Izdelki so v skladu z industrijskimi standardi, kot je T/ZZB 2173-2021 "12kV～40,5kV notranje visokonapetostno AC ozemljitveno stikalo". Sledi podroben uvod v osnovne dimenzije izdelka:

I. Pregled izdelka in osrednje pozicioniranje

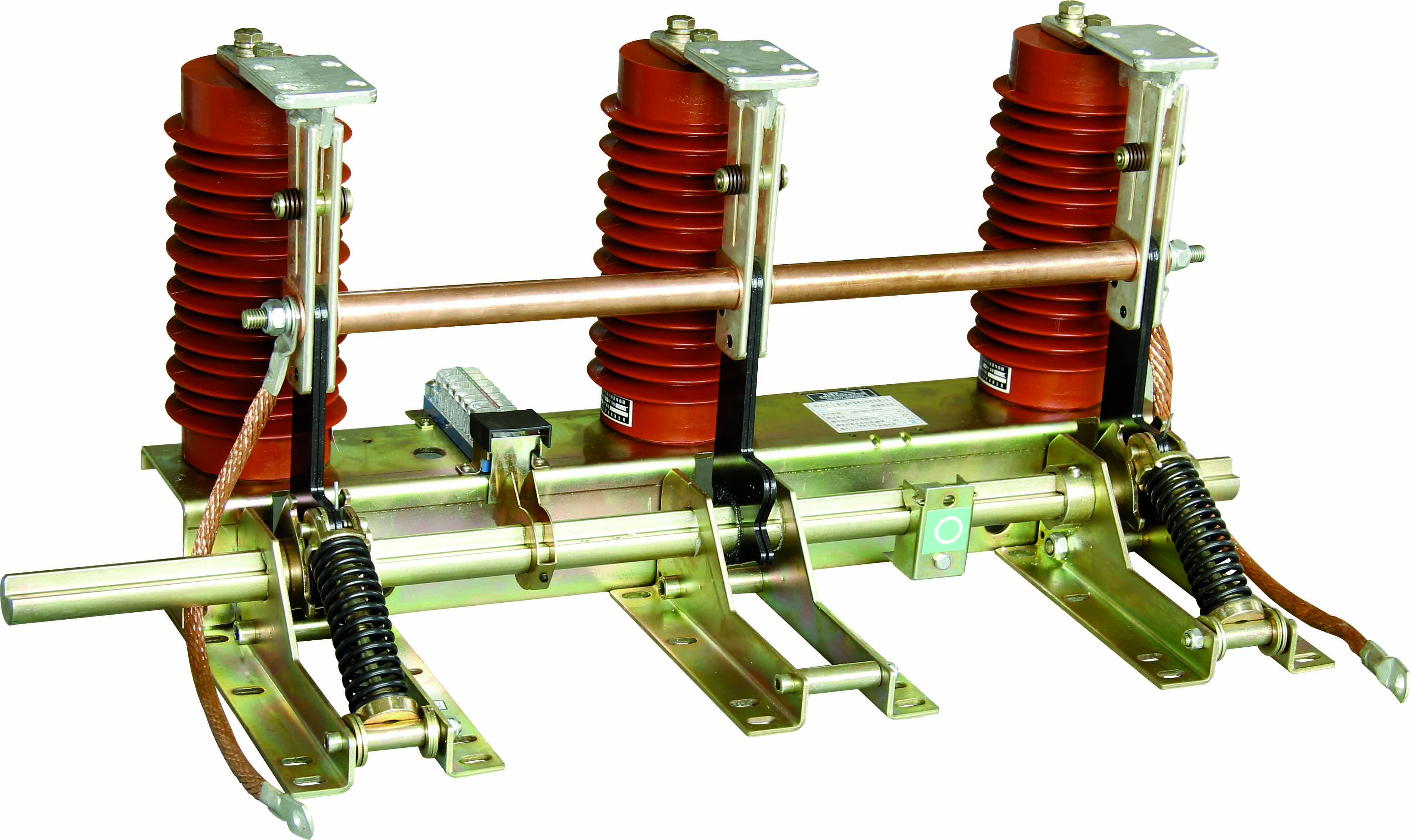

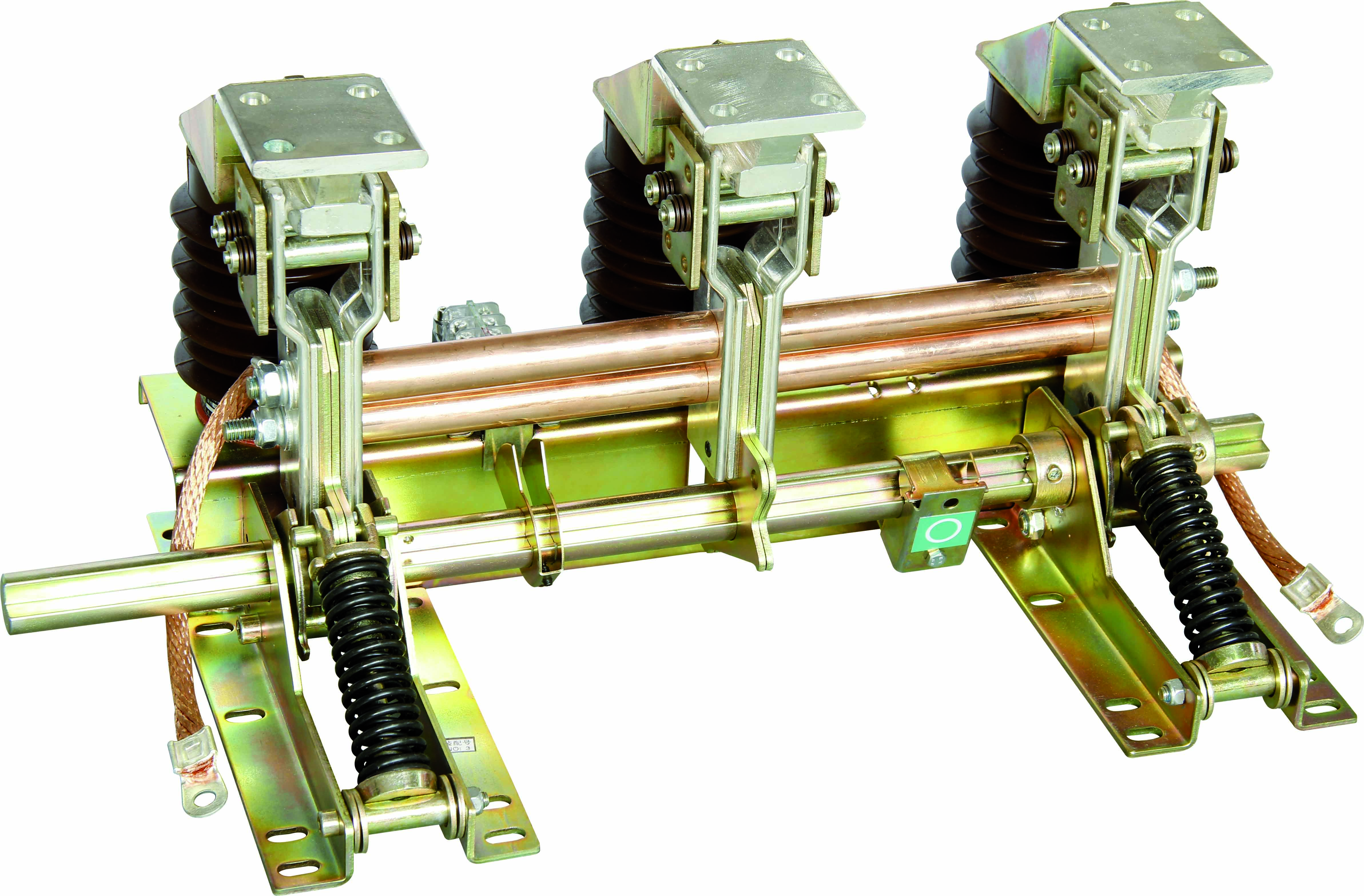

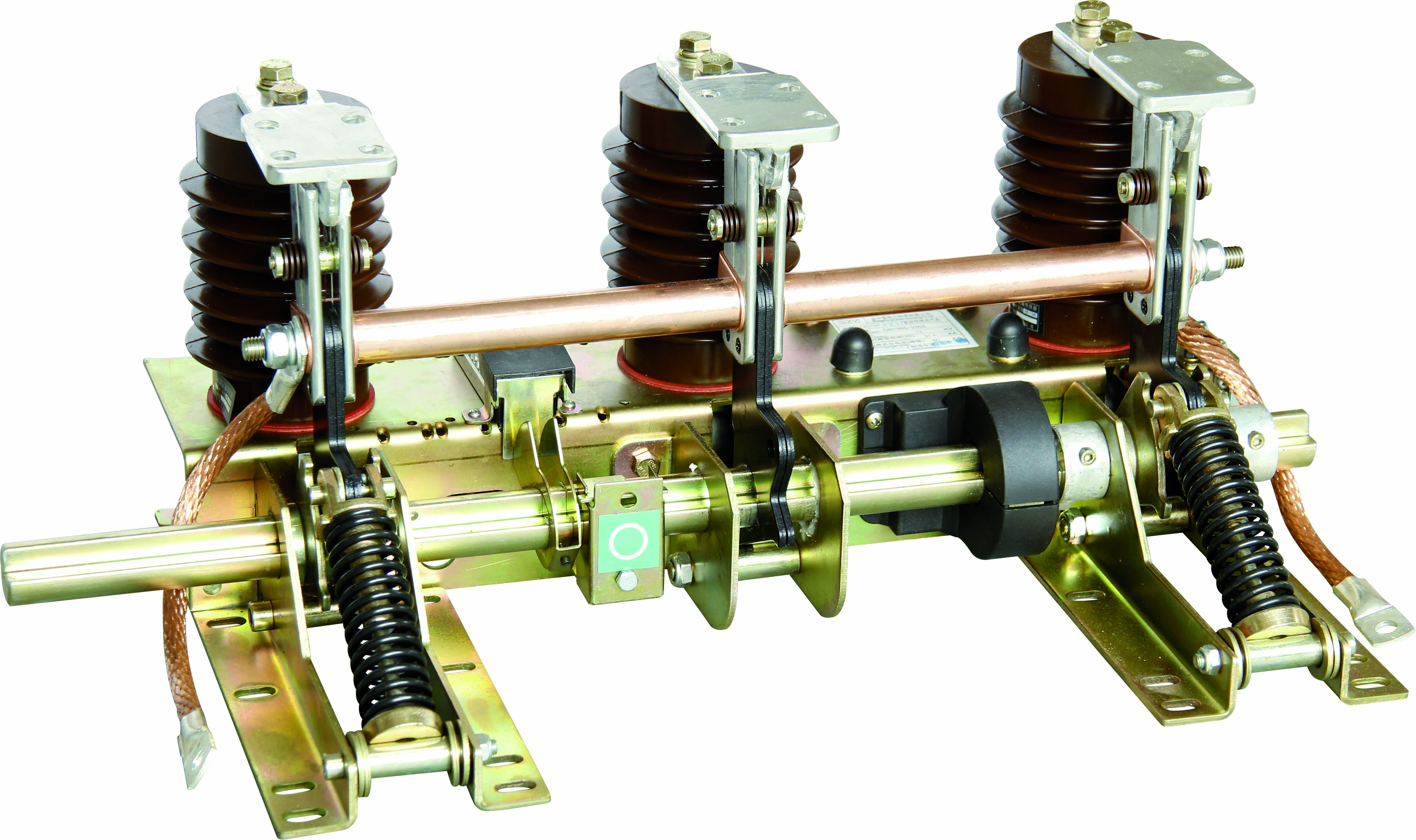

    Notranje visokonapetostno ozemljitveno stikalo Richge je mehanska varnostna ozemljitvena naprava, razvrščena kot ločilno stikalo. Njegova glavna naloga je oblikovati zanesljivo ozemljitveno vezje med opremo, ki jo je treba vzdrževati, in električnim omrežjem med vzdrževanjem visokonapetostne opreme (kot so odklopniki, transformatorji, stikalne naprave), sprostiti preostale naboje in zagotoviti "očitno odklopno točko", da se prepreči osebni električni udar ali poškodbe opreme zaradi nepričakovanega napajanja.

• Napetostna pokritost: 12kV, 24kV, 40,5kV (prilagoditev glavnim srednjenapetostnim notranjim napajalnim sistemom);

• Frekvenčna prilagoditev: 50Hz (združljivo z domačimi standardi elektroenergetskega sistema);

• Glavne prednosti: Oblikujte tehnično sinergijo z dodatki za visokonapetostna stikala Richge (kot so izolacijski stebri, delovni mehanizmi), s kompaktno strukturo, prilagodljivim delovanjem in odpornostjo na težka okolja (prilagajanje zapletenim scenarijem v zaprtih prostorih, kot so nihanja prahu, temperature in vlažnosti).

II.Ključni tehnični parametri (v skladu s standardom T/ZZB 2173-2021)

    V skladu z razvrstitvijo napetostnega nivoja so v naslednji tabeli prikazani osnovni tehnični parametri, ki izpolnjujejo tudi osnovne zahteve GB/T 1985-2014 "Visokonapetostna AC izolacijska stikala in ozemljitvena stikala":

III. Strukturna zasnova in princip delovanja

3.1 Osnovna struktura (modularna zasnova za enostavno namestitev in vzdrževanje)

    Glede na zrelo industrijsko arhitekturo in v kombinaciji s prednostmi dodatnega procesa Richge je izdelek sestavljen predvsem iz naslednjih komponent:

• Nosilec: oblikovan s hladnim krivljenjem in varjenjem tankih jeklenih plošč, s površinsko protikorozijsko obdelavo (galvaniziranje/brizganje) za zagotovitev strukturne trdnosti;

• Sklop noža za ozemljitev: hladno vlečeno preoblikovanje iz rdečega bakra T2, trdota kontaktne posrebrene plasti ≥HV120 (zmanjšanje kontaktne odpornosti in izboljšanje odpornosti proti koroziji);

• Statični kontakt: z obliko noža prirobnice, ki sodeluje s ploščato vzmetjo za doseganje zanesljivega stika in preprečevanje ohlapnega segrevanja;

• Mehanizem delovanja: podpira ročne/električne dvojne načine (električni model vključuje motorno pogonsko enoto), integriran s strukturo za shranjevanje energije s tlačno vzmetjo;

• Izolacijske komponente: izolatorji iz epoksidne smole uporabljajo postopek avtomatskega stiskanja APG (visoka izolacijska trdnost, nizka delna razelektritev);

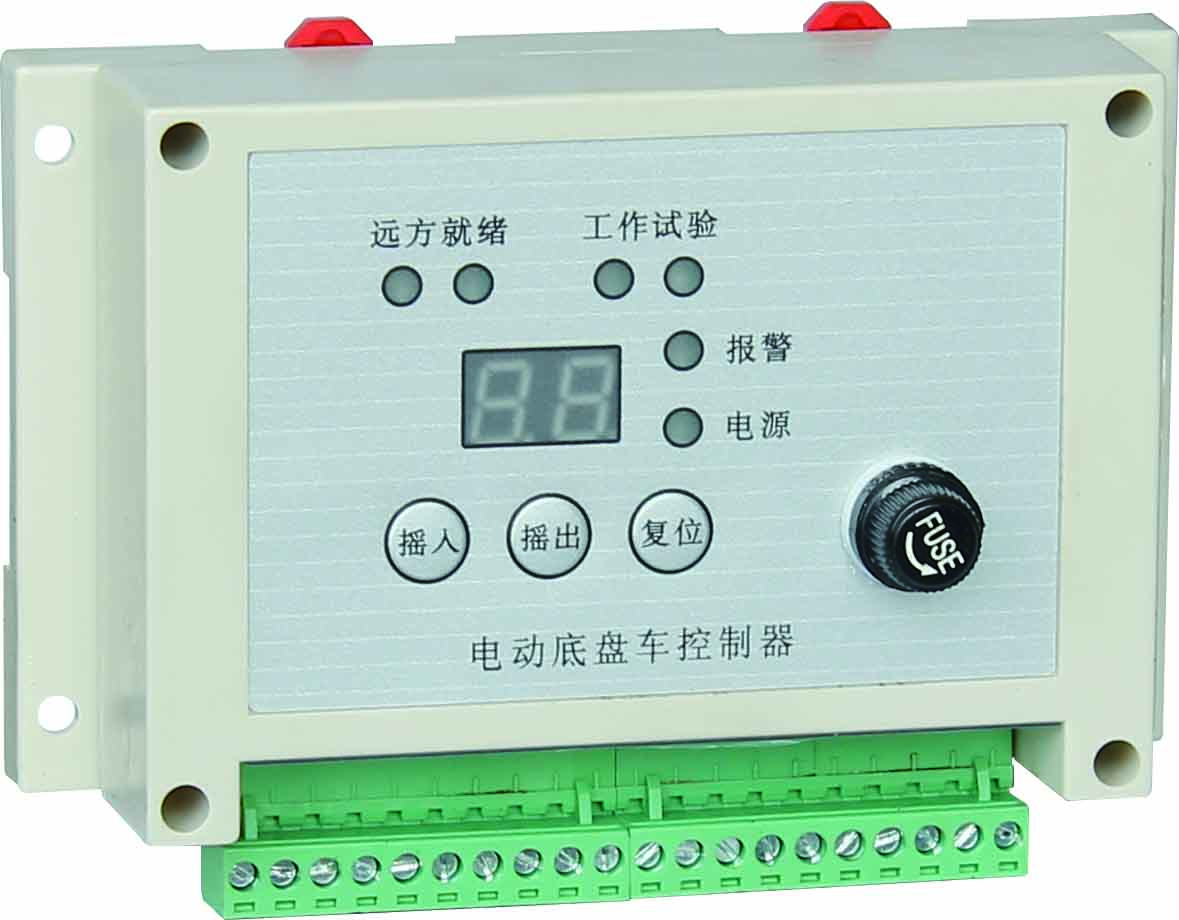

• Inteligentni nadzorni modul (izbirno): Vključuje zaščito pred zaustavitvijo motorja (≥5-kratnik nazivnega toka), zaščito pred časovno omejitvijo delovanja, zaščito pred nihanjem napetosti (80%-120% nazivne vrednosti), stopnjo zaščite IP3X;

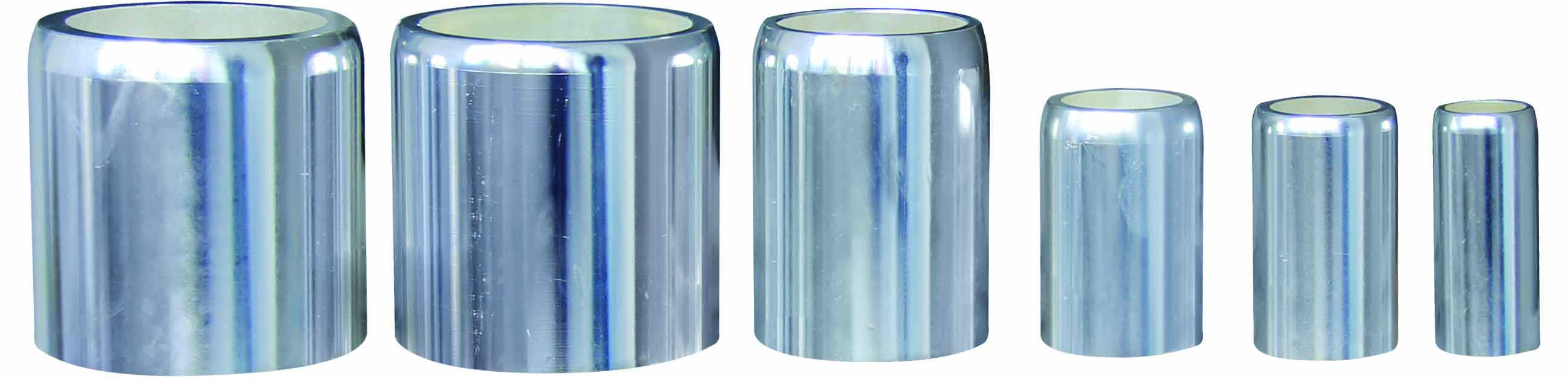

• Pomožne komponente: Prevodni tulec (izolacija izolacije), gibljiva povezava (kompenzacija napake vgradnje), senzor položaja (povratna informacija pri odpiranju in zapiranju).

3.2 Načelo delovanja (poganja ga tlačna vzmet za shranjevanje energije, neodvisno od hitrosti ročnega delovanja)

(1) Zaključna operacija

1. Ročno/električno poganjajte delovni mehanizem, navor se prenaša na glavno gred, pri čemer se premaga uporni navor, da se ročična ročica vrti;

• Servisna podpora: Zagotovite navodila za namestitev, usposabljanje za vzdrževanje in dobavo rezervnih delov (podporo lahko dobite prek uradne spletne strani Richge ali storitve za stranke).

3. Po zapiranju na mestu je ozemljitveni nož v tesnem stiku s statično kontaktno prirobnico skozi kolutasto vzmet, da tvori zanesljivo ozemljitveno vezje.

(2) Operacija odpiranja

1. Delovni mehanizem uporabi vzvratni navor, glavna gred pa premaga glavni navor in silo vzmeti, da požene ročico vzvratno vrtenje;

2. Tlačna vzmet ozemljitvenega noža gre ponovno skozi mrtvo točko, da dokonča shranjevanje energije (priprava na naslednje zapiranje);

3. Po odprtju na mestu razdalja odpiranja preloma ustreza standardnim zahtevam in tvori očitno električno izolacijo.

IV. Osnovne funkcije in scenariji uporabe

4.1 Osnovne varnostne funkcije

1. Prisilna zaščita pred zaporo: Izvedite mehansko/električno zaporo z glavnim stikalom visokonapetostne stikalne naprave (ko glavno stikalo ni odprto, stikala za ozemljitev ni mogoče zapreti; ko je stikalo za ozemljitev zaprto, glavnega stikala ni mogoče zapreti), da preprečite napačno delovanje;

2. Sprostitev preostalega naboja: Hitro izpraznite preostale naboje v opremi po ozemljitvi, da se izognete elektrostatičnemu šoku med vzdrževanjem;

3. Zmogljivost izdelave kratkega stika: zmogljivost izdelave razreda E2 lahko obravnava nenadne napake kratkega stika med vzdrževanjem, da se prepreči izgorevanje opreme;

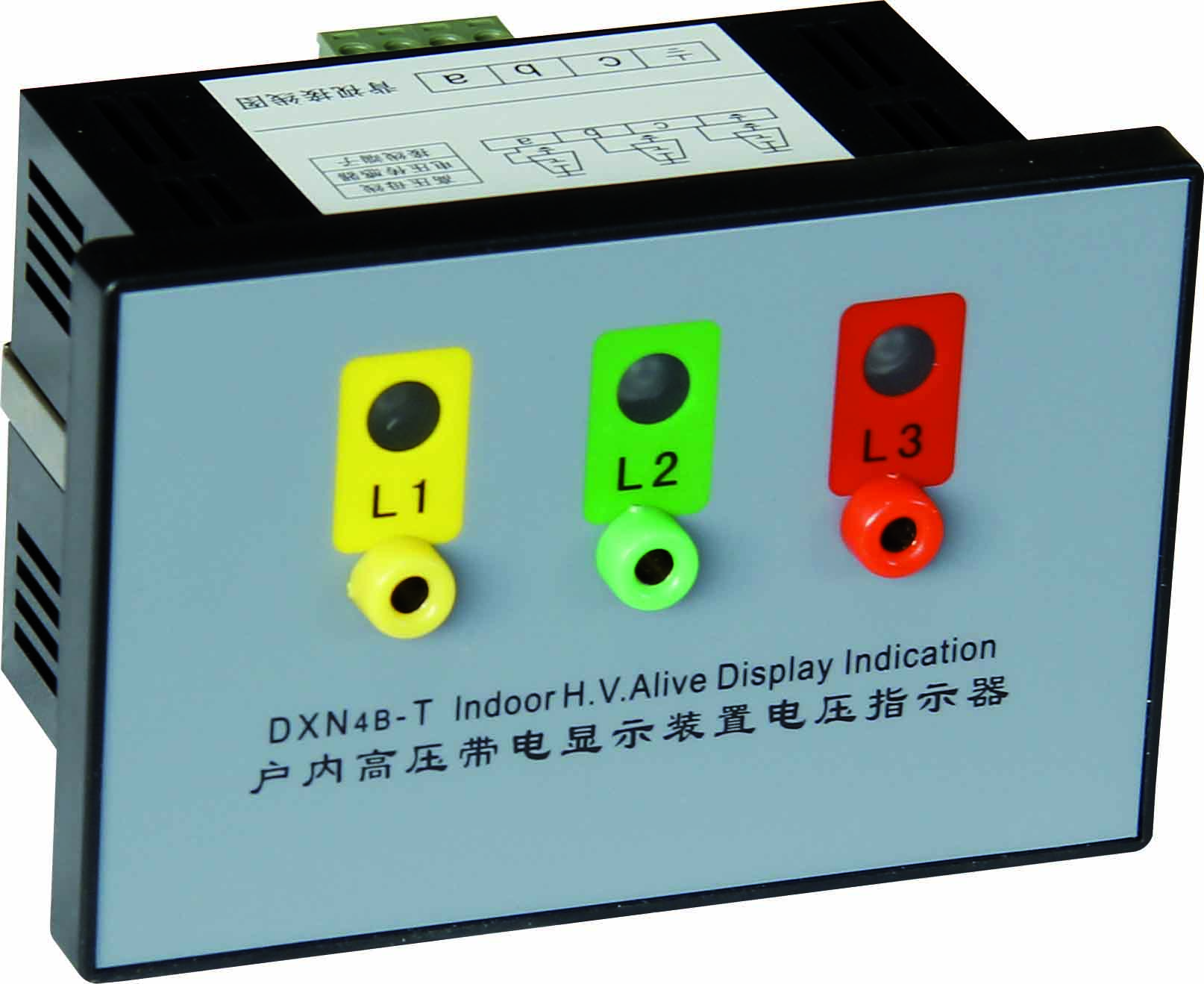

4. Vizualizacija stanja: Opremljen z mehanskim prikazom položaja (jasne oznake za odpiranje/zapiranje), izbirna naprava za prikaz v živo (v skladu s predpisi DL408-91).

4.2 Tipični scenariji uporabe

• Notranje razdelilne postaje: uporabljajo se z odklopniki 12kV~40,5kV in ločilnimi stikali za vzdrževalno ozemljitev zbiralke in transformatorja;

• Ujemanje visokonapetostnih stikalnih naprav: Oblikujte "visoko-nizkonapetostno sinergijo" z dodatki nizkonapetostnih stikalnih naprav Richge, ki se prilagajajo MNS, GCS in drugim omaram, kot vzdrževalne ozemljitvene komponente za odhodne omarice in merilne omarice;

• Industrijski sistemi za distribucijo električne energije: Zaščita vzdrževanja visokonapetostne opreme (kot so visokonapetostni motorji, usmerniške omare) v velikih tovarnah in elektrarnah v lasti rudnikov;

• Novi energetski scenariji: Varnostna ozemljitev naprav za distribucijo električne energije v zaprtih prostorih (kot so stikalne naprave 35 kV) v fotonapetostnih/vetrnih postajah za dvig moči.

V. Točke namestitve in vzdrževanja

5.1 Ključne zahteve za namestitev

1. Prilagoditev temeljev: napaka ravnosti namestitvene površine ≤1 mm/m in upor ozemljitvene zanke ≤0,5Ω (mora biti zanesljivo povezan z ozemljitveno mrežo postaje);

2. Zaklepno sodelovanje: Zagotovite, da zaklepni mehanizem z glavnim stikalom stikalne naprave deluje gladko brez motenj (za boljšo združljivost je priporočljiva uporaba originalnih zapornih dodatkov Richge);

3. Električna napeljava: povezava krmilnega voda električnega modela mora ustrezati napetostnemu nivoju (kot je AC220V/DC220V), navor zategovanja sponk ožičenja pa mora ustrezati zahtevam priročnika;

4. Sprejemni preskus: po namestitvi je treba preizkusiti asinhronizem odpiranja in zapiranja, upornost zanke in izolacijo (odporna napetost električne frekvence, preskus delne razelektritve).

5.2 Redno vzdrževanje in odpravljanje težav

(1) Cikel vzdrževanja in vsebina

(2) Pogosta odpravljanje težav

• Zamašitev pri zapiranju: Preverite, ali je povezava med ročico gonilke in glavno gredjo ohlapna, ali je kontakt deformiran (deformirane dele je treba zamenjati);

• Prekomerna kontaktna odpornost: polirajte kontaktno oksidno plast, dopolnite posrebrenje (ali zamenjajte kontaktni sklop);

• Napaka pri električnem delovanju: Preverite, ali se je sprožila zaščita pred zaustavitvijo motorja (krmilnik je treba ponastaviti) ali je pogonsko gonilo obrabljeno;

• Prekomerna delna razelektritev: Očistite oljni madež na površini izolacijskih delov, preverite, ali ima izolator razpoke (po potrebi zamenjajte izolator).

VI. Skladnost s standardi in zaveza kakovosti

6.1 Skladni standardi

• Skupinski standard: T/ZZB 2173-2021 "12 kV ~ 40,5 kV notranje visokonapetostno AC ozemljitveno stikalo";

• Nacionalni standard: GB/T 1985-2014 "Visokonapetostna AC izolacijska stikala in ozemljitvena stikala", GB/T 11022-2020 "Skupne tehnične zahteve za standarde visokonapetostne stikalne opreme in krmilne opreme";

• Nacionalni standard: GB/T 1985-2014 "Visokonapetostna AC izolacijska stikala in ozemljitvena stikala", GB/T 11022-2020 "Skupne tehnične zahteve za standarde visokonapetostne stikalne opreme in krmilne opreme";

6.2 Zaveza kakovosti

• Garancijska doba izdelka: 1 leto (brez človeške škode ali višje sile);

• Življenjska garancija: Ko mehanska življenjska doba doseže razred M2 (10.000-krat), ključna zmogljivost še vedno izpolnjuje standardne zahteve;

• Servisna podpora: Zagotovite navodila za namestitev, usposabljanje za vzdrževanje in dobavo rezervnih delov (podporo lahko dobite prek uradne spletne strani Richge ali storitve za stranke).

VII. Načini za pridobitev podrobnih informacij

    Za pridobitev celotnega priročnika izdelka notranjega visokonapetostnega ozemljitvenega stikala Richge Technology (vključno s posebnimi parametri modela, namestitvenimi risbami, poročili o preskusih) lahko uporabite naslednje metode:

1. Obiščite uradno spletno stran Richge (www.richgeswitchgear.com) in poiščite razdelek »Visokonapetostni izdelki« ali »Tehnični prenos«;

2. Obrnite se na prodajni oddelek Richge (WhatsAPP: +86 189 5893 8078) in pojasnite zahteve (kot je nivo napetosti, ali je potreben električni nadzor);

3. Pošljite e-poštno sporočilo na e-poštni naslov službe za stranke Richge, da se prijavite za prilagojeno tehnično rešitev.
