Standardni cilinder jarmske drogove SOLH MBB je nadgrajen lahek model, 10 % lažji od tradicionalne serije MB in popolnoma skladen s standardi ISO15552 za ​​neposredno zamenjavo uvoženih valjev jarmskih drogov. Z dvojno nastavljivo zračno blazino in kvadratnimi končnimi pokrovi zagotavlja visoko togost, nizek hrup in stabilno delovanje brez olja, primerno za srednje obremenitve in visokofrekvenčne delovne pogoje. Zajema več variant in različnih možnosti vgradnje, ki se pogosto uporabljajo v transportni opremi in splošnih strojih za avtomatizacijo. Z zrelo množično proizvodnjo in zadostnimi zalogami podpira stabilno serijsko dobavo in izvoz po vsem svetu.

Profilni cilinder brez ojnic SOLH SAI je v skladu s standardom ISO15552, dimenzijsko zamenljiv s serijama FESTO DNC in SE. Z integriranim aluminijastim tulcem v obliki črke M je opremljen z dvojno nastavljivo zračno blazino in elastično blazinico PPV ter dvostranskimi utori za senzorje. Polne različice vključujejo enojno palico, dvojno palico, nastavljiv gib, zaklepanje in SAIF vgrajen valj. Podpira delovanje brez olja z nizkim začetnim tlakom. Velikosti izvrtin φ32~200 mm, prilagojen hod do 2000 mm in različne možnosti pritrditve ISO. Pogosto se uporablja v strojih za pakiranje, transportnih trakovih in avtomatizaciji obdelovalnih strojev. Zaradi stabilne množične proizvodnje in zadostne zaloge je stroškovno učinkovit splošni linearni aktuator za izvozno opremo za avtomatizacijo.

Standardni kvadratni cilinder brez ojnice SOLH SE je v skladu s standardoma ISO15552 in VDMA24562, neposredno zamenljiv s serijama FESTO DNC in SMC CP96S. Vgrajena kvadratna aluminijasta cev zagotavlja visoko togost, opremljena z dvojno nastavljivo zračno blazino in 3-stranskimi senzorskimi utori za prilagodljivo namestitev. Različice vključujejo enojno palico, dvojno palico, nastavljiv hod in tip z možnostjo zaklepanja BSE, primerne za srednje težke obremenitve in visokofrekvenčne aplikacije z dolgim ​​hodom. Trdo eloksiran sod podpira delovanje brez olja z več možnostmi namestitve, ki so široko uporabljene za strojna orodja, embalažo in avtomatizacijo tekočih trakov. Storitev z dolgim ​​hodom po meri, zadostna zaloga in stabilna dobava v razsutem stanju za globalne proizvajalce avtomatizacije.

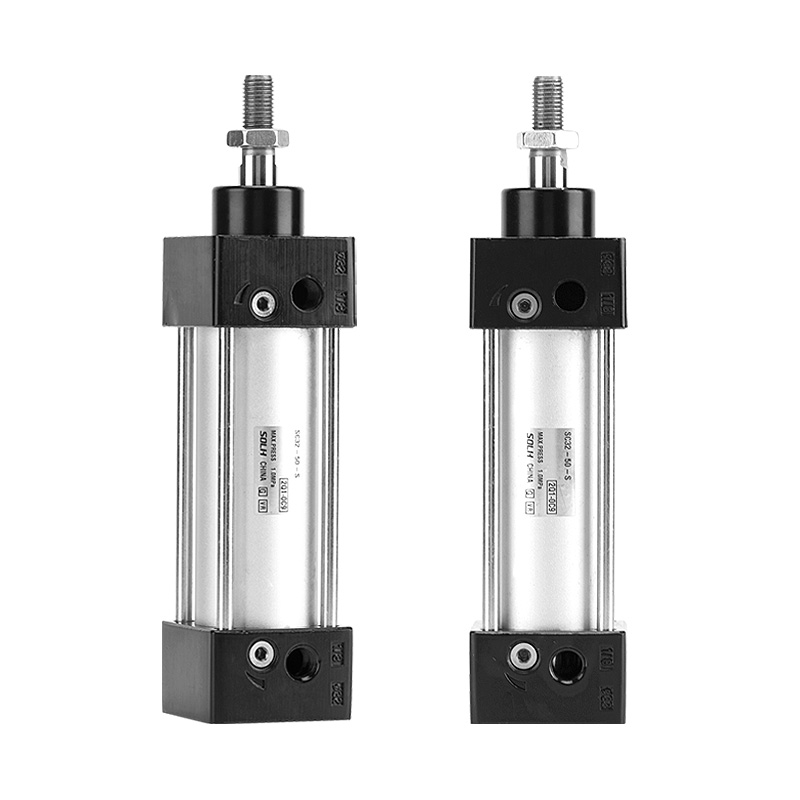

Ekonomičen standardni cilinder ojnice SOLH SC uporablja štiri vezne palice za pritrditev končnikov z visoko togostjo in odpornostjo na udarce, splošno sprejet kot splošni pnevmatski aktuator. Velikosti izvrtin segajo φ32~250 mm, opremljen z dvojno nastavljivo zračno blazino za zmanjšanje udarca in hrupa. Različice vključujejo enojno palico, dvojno palico SCD, nastavljiv hod SCJ in cilinder s ključavnico SCL. Vgrajen magnetni obroč je neobvezen za magnetna stikala CMSG/DMSG, ki podpira delovanje brez olja. Krajše ohišje kot cilindri s profilom ISO z enako vrtino in konkurenčno ceno. Na voljo je več vrst pritrditve za potiskanje, rokovanje in pozicioniranje na tekočem traku, pakirnih in montažnih linijah. Zadostna zaloga podpira množična izvozna naročila.

Profilni pnevmatski cilindri brez ojnic SOLH DNC so strogo v skladu z mednarodnimi standardi ISO 15552 & VDMA 24562, popolnoma zamenljivi z glavnimi evropskimi standardnimi cilindri za brezhibno nadgradnjo opreme in čezmorske izvozne projekte. Integrirani kvadratni visokotrdni aluminijasti profil odstrani izpostavljene vezne palice za večjo strukturno stabilnost in urejeno postavitev, skupaj z vgrajenimi dvostranskimi utori za senzorje za priročno namestitev magnetnega stikala. Standardne dvojne nastavljive zračne blazine PPV učinkovito blažijo vztrajnostni trk med hitrim in težkim povratnim gibanjem; vrhunsko kompozitno tesnilo z nizkim trenjem podpira delovanje brez olja s skupnim delovnim hodom, ki doseže 4000 km, in ponavljajočo se natančnostjo pozicioniranja znotraj ±0,05 mm. Izbirne konfiguracije zajemajo kvadratno palico proti vrtenju, dvojno palico, enote za zaklepanje položaja in končne mehanske ključavnice. Naša stabilna masovna proizvodnja zagotavlja zadostno zalogo na kraju samem, široko uporabljeno v avtomobilski avtomatizaciji, natančni elektroniki, pakirnih strojih in avtomatiziranih proizvodnih linijah po evropskih standardih, ki zahtevajo dolgotrajno stabilno delovanje.

Profilni pnevmatski cilindri brez ojnic serije SOLH SI so strogo skladni z mednarodnimi standardi ISO 15552 (prej ISO 6431) in VDMA 24562, popolnoma zamenljivi s cilindri serije Festo DNC, SE in DSBA kot stroškovno učinkovita alternativa srednjega razreda. Izdelano z integriranim kvadratnim profilom iz aluminijeve zlitine v obliki zvezde brez izpostavljenih veznih drogov, ohišje cilindra zagotavlja vrhunsko strukturno togost, izjemno protizvojno in protiupogibno zmogljivost skupaj z urejeno, proti koroziji odporno zunanjostjo, ki je idealna za lepo razporeditev drug ob drugem na avtomatiziranih linijah. Vgrajeni namenski utori senzorjev na obeh straneh podpirajo neposredno namestitev magnetnih stikal AirTAC CMSE, DMSE in CS1 brez dodatnih montažnih nosilcev. Opremljen s standardnimi dvostranskimi ročno nastavljivimi zračnimi blazinami v kombinaciji z elastičnimi odbijači PPV, učinkovito blaži vztrajnostni udarec in duši hrup med hitrim in težkim povratnim gibanjem. Vrhunski dvojni kompenzacijski tesnilni sistem tipa Y zagotavlja izjemno nizek začetni tlak 0,1 MPa in stabilno dolgoročno delovanje brez olja. Njegova batnica iz trdega kromiranega jekla 45# se ponaša z odlično odpornostjo proti obrabi in rji. Popoln nabor prilagojenih različic zajema dvojno sinhrono palico SID, model SIJ z nastavljivim gibom, različico za zaklepanje položaja SIL, vgrajeni aktuator ventil-cilinder SIF in protitorzijsko štirikotno vrsto batnice SIQ za zadovoljitev različnih industrijskih zahtev. Celotna serija je privzeto vnaprej opremljena z vgrajenim magnetnim obročem za povratne informacije o položaju bata v realnem času in krmiljenje povezave PLC. Široko sprejet v izvoznih strojih po evropskih standardih, avtomatiziranem sestavljanju, pakiranju, ravnanju z materialom in pomožnem pogonu obdelovalnih strojev, uravnoteži zanesljivo delovanje in konkurenčne cene za zamenjavo običajnih cilindrov SC z ojnicami in dragih uvoženih cilindrov DNC.

Profilni cilinder ojnice SOLH CP96S je v skladu s standardoma ISO15552 in VDMA24562, popolnoma zamenljiv z originalno serijo CP96S. Zasnovan s sistemom dvojnega blažilnika, ki združuje nastavljivo zračno blazino in gumijasto podlogo, dosega nizek hrup in blage udarce pri hitrem in visokofrekvenčnem povratnem gibanju pri 50~1000 mm/s. Vgrajena aluminijasta cev ojnice je 15 % lažja od običajnih valjev ojnice z visoko togostjo in odlično odpornostjo proti obremenitvi. Različice vključujejo standardni tip z eno palico in model z dvojno palico proti torziji CP96SD. Vgrajen magnetni obroč je neobvezen za senzorje M9B/A93; Na voljo so visokotemperaturne različice in različice batnice iz nerjavečega jekla. Vrtina φ32~125 mm, prilagojen hod do 2000 mm. Pogosto se uporablja na obdelovalnih strojih in avtomatizaciji težke embalaže za globalno zamenjavo opreme.

Linearni drsni cilinder ultratanke stranske L tirnice SOLH HLH ima vgrajeno enostransko krožno vodilo s krogličnim vodilom s tankim ohišjem z nizkim profilom, ki prihrani prostor za namestitev, dvojno delujoči pnevmatski drsnik, namenjen natančnemu pozicioniranju pri majhnih obremenitvah. Velikosti izvrtin so od 6, 10, 16 do 20 mm s standardnimi gibi 5–60 mm, delovnim tlakom 0,15~0,7 MPa in delovno temperaturo od -20 ℃ do 70 ℃. Telo cilindra ima 4-smerne navojne luknje in 3-stranske zračne odprtine za prilagodljivo postavitev cevi. Drsni voziček je opremljen z navojnimi luknjami za pritrditev in luknjami za pozicionirne zatiče na zgornji in sprednji površini. Standardno je vgrajen magnetni obroč z dvojnimi stranskimi režami za pritrditev magnetnih reed stikal. Plavajoči spoj med batnico in vozičkom odpravlja bočno stransko obremenitev in zagotavlja odlično naravnost in natančnost proti vrtenju. V primerjavi s serijo HLQ z dvojno tirnico ima HLH tanjši obris za zaprt ozek prostor, ki se pogosto uporablja v mini kontrolnih pripravah 3C in polprevodnikov, lahkih potisnih vpenjalnih enotah in izmeničnih pozicionirnih mehanizmih znotraj kompaktnih strojev za avtomatizacijo.

Drsni cilindri z dvojno gredjo SOLH HLQ / HLQL uporabljajo krožna linearna vodila, vključno s kompaktno standardno različico HLQ s stransko nameščenim cilindrom in ultra togim simetričnim modelom HLQL. Velikosti izvrtin so od 6 do 25 mm s hodom 10–150 mm. Zasnova dvojne vzporedne batnice zagotavlja močan potisk ter odlično zmogljivost proti torziji in vrtenju. Vgrajeni plavajoči spoj med batom in drsnim vozičkom izravnava ekscentrične bočne obremenitve. Podstavek ima 3-smerne navojne luknje za pritrditev, medtem ko ima drsni nosilec luknje za pritrditev na več površin in pozicionirne zatiče; stranske reže za magnetna reed stikala in vgrajen magnet so standard. Na voljo je več možnosti blažilnika: dvojni/enojni nastavljiv zračni blažilnik, hidravlični blažilnik udarcev in zunanji zaporni bloki za nemoteno recipročno premikanje in visoko natančnost ponavljajočega se pozicioniranja. HLQ se prilega srednje majhnim obremenitvam z omejenim prostorom, medtem ko simetrični HLQL obvlada velike obremenitve in močan ekscentrični odmik. Pogosto se uporablja za samodejni prenos, natančno vpenjanje in linearno pozicioniranje v 3C, opremi za sestavljanje in testiranje polprevodnikov.
