Standardni cilinder s prostim profilom ojnice serije SI | Pnevmatski cilinder ISO 15552

Blagovna znamka: SOLH by Richge Technology

1. Pregled izdelka in osnovne strukturne značilnosti

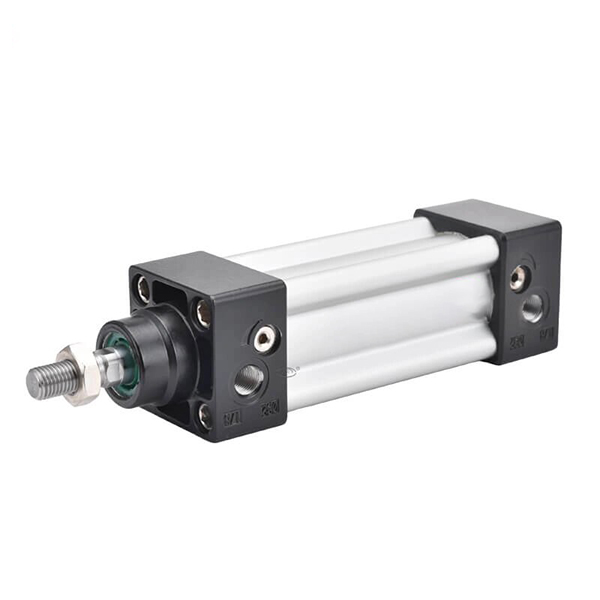

     Serija SOLH SI je visoko natančen dvostranski standardni cilinder, ki je popolnoma skladen zISO 15552 (prejšnji ISO 6431 / VDMA 24562) mednarodni standardi, primerjani s serijo Festo DNC. Vključuje cilindrično cev iz aluminijastega profila brez veznih drogov, brez izpostavljenih veznih drogov, vgrajene utore za magnetno stikalo, dvostransko nastavljiv zračni blažilnik in popolno združljivost z dodatki ISO. Z vrhunsko togostjo, protitorzijsko zmogljivostjo, dolgo življenjsko dobo in čistim videzom služi kot glavni valj standarda ISO srednjega razreda, ki nadomešča tradicionalne cilindre SC z ojnicami, popolnoma primeren za opremo izvoznega razreda in standardizirane avtomatizirane stroje.

  1.1 Standardna združljivost

     Popolnoma ustreza industrijskim standardom ISO 15552 in VDMA 24562. Vse namestitvene mere, vmesniki in dodatki so popolnoma zamenljivi z globalnimi glavnimi cilindri ISO, kot so DNC, SE in DSBA, ki podpirajo zamenjavo brez modifikacije in standardizirano serijsko montažo.

  1.2 Optimizirana struktura profila

     Sprejema vgrajeno kvadratno cilindrično cev iz kvadratnega profila iz aluminijeve zlitine v obliki zvezde brez izpostavljenih veznih drogov. Celotna struktura zagotavlja visoko togost, odlično protizvojno zmogljivost, urejen in proti koroziji odporen videz. Rezervirani standardni utori magnetnega stikala na obeh straneh omogočajo neposredno namestitev senzorjev serije CMSE, DMSE in CS1 brez dodatnih nosilcev.

  1.3 Raznovrstno gibanje in funkcionalne izpeljanke

     • Standard SI: enojno paličasto dvojno delujoče povratno gibanje, univerzalni standardni model za večino avtomatiziranih scenarijev

     • Dvojna palica SID: Izhod palice z dvojnim koncem, ki omogoča sinhrono delovanje in izboljšano protitorzijsko stabilnost

     • SIJ nastavljiv hod: Struktura z dvojno palico z nastavljivimi mejnimi maticami za natančno nastavitev giba

     • Tip s ključavnico SIL: Opremljen z zaklepom končnega ali poljubnega položaja za varnostno zadrževanje pritiska in fiksiranje položaja

     • Vgrajeni ventil SIF: Integriran elektromagnetni ventil serije 4M, integrirana zasnova ventila in cilindra za prihranek prostora za namestitev

     • SIQ protizvojni tip: Kvadratna struktura batnice za izjemno visoko natančnost pozicioniranja proti torziji

  1.4 Visokozmogljiv medpomnilniški sistem

     Standardno opremljen zdvostransko nastavljiv zračni blažilnik + PPV elastična blazina. Hod blažilnika se poveča sorazmerno z izvrtino cilindra, kar učinkovito zmanjša udarce in hrup med delovanjem pri visokih hitrostih in težkih obremenitvah, kar zagotavlja stabilno ciklično gibanje z nizkimi vibracijami.

  1.5 Vzdržljivo tesnjenje in konfiguracija materiala

     Sprejema dvojno enosmerno kompenzacijsko tesnilno strukturo v obliki črke Y, ki se ponaša z izjemno nizkim začetnim tlakom (0,1 MPa), stabilnim delovanjem brez olja in podaljšano življenjsko dobo. Batnica je izdelana iz jekla 45# s trdim kromom, kar zagotavlja odlično odpornost proti obrabi, odpornost proti rji in strukturno stabilnost.

  1.6 Konfiguracija magnetne indukcije

     Podpira vgrajen magnetni obroč (konfiguracija -S) kot standard, združljiv z magnetnimi stikali serije AirTAC CMSE, DMSE, CS1-B/F/U, kar omogoča zaznavanje položaja bata v realnem času in avtomatizirano povezavo signala.

2. Dokončajte pravila za poimenovanje modelov in primere naročil

  1. Tipična koda modela: SI 50×150-S-FA

 2. Razlaga kode izpeljane serije

     • SID: Dvojna palica z dvojnim delovanjem in izhod palice z dvojnim koncem za sinhrono delovanje in protitorzijsko delovanje

     • SIJ: Nastavljiv hod z dvojno palico z maticami za fino nastavitev za prilagodljivo kalibracijo giba

     • SIL: Tip z možnostjo zaklepanja s končnim položajem ali zaklepom poljubnega položaja za varno pozicioniranje

     • SIF: Integriran tip elektromagnetnega ventila, integrirana struktura ventila in cilindra za prihranek prostora

  3. Primer standardnega naročila

     SI 63×200-S: 63 mm izvrtina, 200 mm giba, z magnetnim obročem, standardno nastavljiv zračni blažilnik

3. Osnovni tehnični parametri (standardni tip)

4. 0,6MPa teoretični diagram potiska in napetosti (enojna palica, varnostni faktor ≥2)

5. Dodatki za montažo in izpeljani modeli

  5.1 Standardne univerzalne vrste pritrditve ISO (popolnoma zamenljive z DNC/SE)

     • FA/FB: Montaža sprednje prirobnice/zadnje prirobnice za ravno fiksno namestitev

     • CA/CB: pritrditev z enojnim zatičem/dvojni zatiči za nihanje na tečajih

     • LB: Montaža nosilca za nogo za stransko fiksno namestitev

     • TC/TCM: Nastavek/magnetni nosilec na nastavek za pozicioniranje srednjega nihanja

     • L: Stranska montaža za kompaktno razporeditev prostora

     Univerzalni dodatki: I/Y/U/F spoji, plavajoči spoji, ležaji na koncih drogov, popolnoma združljivi z vsemi cilindri standarda ISO 15552.

  5.2 Prednosti osrednje serije izpeljank

     • Dvojna palica SID: Dvojni sinhroni izhod, izboljšana strukturna stabilnost in zmožnost proti upogibanju

     • SIJ nastavljiv hod: Fleksibilna fina nastavitev giba za prilagajanje spremenljivim zahtevam delovnega giba

     • Tip s ključavnico SIL: Zanesljivo zaklepanje in zadrževanje pritiska za preprečevanje odstopanja položaja pri izklopu ali spremembi obremenitve

     • Vgrajeni ventil SIF: Integrirana zasnova elektromagnetnega ventila, poenostavljen zračni tokokrog, zmanjšan prostor za namestitev in stroški montaže

     • SIQ protizvojni tip: Posebna struktura kvadratne batnice za visoko natančno protitorzijsko pozicioniranje

6. Scenariji uporabe in primerjava izbire (SI proti SC proti DNC)

  6.1 Scenariji prednostnih aplikacij za serijo SI

     • Izvozna oprema in avtomatizirani stroji po evropskih standardih, ki zahtevajo zamenljivost vmesnika ISO 15552

     • Avtomatizirane proizvodne linije, ki zahtevajo čist videz brez ojnic in kompaktno namestitev ena ob drugi

     • Delovni pogoji, ki zahtevajo večjo togost, protitorzijsko zmogljivost in daljšo življenjsko dobo kot cilindri SC, z boljšo stroškovno učinkovitostjo kot cilindri DNC

     • Univerzalni scenariji linearnega potiskanja, stiskanja, pozicioniranja, rokovanja, sestavljanja, pakiranja in avtomatizacije obdelovalnih strojev

  6.2 Primerjava osnovnega modela

7. Vodnik za hitro izbiro v 3 korakih

     1. Izbira velikosti izvrtine: Izberite premer izvrtine glede na dejansko vodoravno/navpično obremenitev in zahtevo po potisku, prihranite najmanj 50 % varnostne rezerve; nadgradite 1~2 velikosti izvrtin za ekscentrično obremenitev in pogoje dela s konzolo.

     2. Izbira kapi: Dodajte 20~50 mm varnostne rezerve na podlagi dejanskega delovnega giba; največji nastavljiv hod do 2000 mm.

     3. Funkcionalna konfiguracija: Standardna konfiguracija z -S magnetnim obročem + PPV nastavljiv zračni blažilnik; izberite SID za dvojno palico, SIJ za nastavljiv hod, SIL za funkcijo zaklepanja in FA/FB/CA/CB/LB/TC za ustrezne načine pritrditve.

Povzetek v enem stavku

     Standardni valj ISO 15552 serije SOLH SI brez ojnic ima vgrajeno strukturo v profil, visoko togost, nastavljiv zračni blažilnik in popolno univerzalno zamenljivost ter je stroškovno učinkovita zamenjava srednjega razreda za tradicionalne cilindre SC in uvožene DNC, široko uporabne za standardizirano in izvozno avtomatizirano opremo.
