Natančni linearni drsni cilinder s stransko ograjo serije HLH

Natančni linearni drsni valj serije HLH s stransko tirnico (kroglo kroglično vodilo)

Znamka:SOLH proizvajalca Richge Technology

Pozicioniranje izdelka

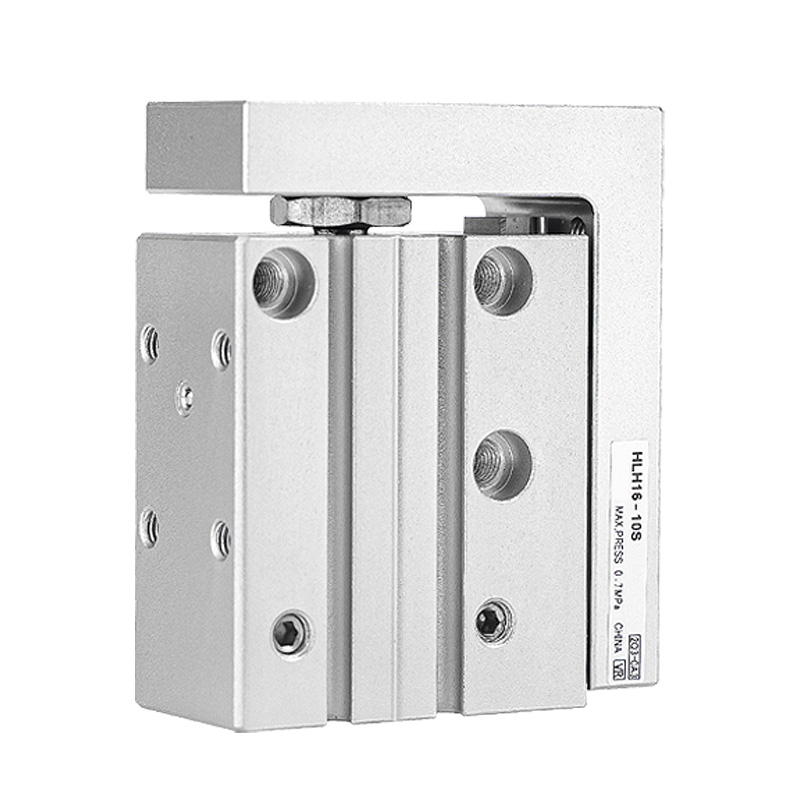

     Serija SOLH HLH je linearni drsni valj z nizkim profilom, opremljen z integrirano stransko nameščeno kroglično linearno vodilno tirnico v obliki črke L. Z ultratanko ozko zasnovo ohišja, ki prihrani prostor za namestitev, je posebej razvit za natančno montažo, pozicioniranje majhne obremenitve in opremo za avtomatizacijo z omejenim prostorom za montažo.

Pregled serije

     -- Koda serije: HLH (zasnova z eno stransko tirnico, brez simetrične različice z dvojno tirnico)

     -- Sistem vodenja: stransko nameščeno kroglično linearno vodilo (vgrajena tirnica tipa L)

     -- Vrsta delovanja: dvojno delujoči izmenični valj

     -- Veljavni medij: Čist stisnjen zrak (natančnost filtracije ≥40 μm)

     -- Osnovne konkurenčne prednosti: Ultra tanek profil, 4-smerne montažne luknje, 3-smerna postavitev zračnih vrat, odlična izraba prostora

Osnovna tabela tehničnih specifikacij

Strukturne in izvedbene prednosti

  1. Vgrajena stranska krožna vodilna tirnica tipa L

     Enodelna struktura tirnice in drsnega vozička zagotavlja vrhunsko naravnost in natančnost proti vrtenju; ultra ozko tanko ohišje močno zmanjša skupno širino namestitve.

  2. Univerzalna 4-smerna namestitev

     Montažne navojne luknje, obdelane na spodnji, stranski, sprednji in zadnji strani glavnega telesa; prilagodljivo pritrjevanje iz štirih smeri za prileganje kompleksni postavitvi kompaktne opreme.

  3. Prilagodljiva 3-smerna konfiguracija zračnih vrat

     Odprtine za dovod/izstop zraka so na voljo na zadnjem koncu, stranski strani in sprednji strani; zelo prosta razporeditev cevi za čisto in urejeno napeljavo tokokrogov.

  4. Dvojne pritrdilne površine

     Navojne luknje za pritrditev orodja na zgornji površini in sprednji strani drsnega vozička; pozicioniranje lukenj za zatiče na zgornji ravnini, da se zagotovi natančno pozicioniranje šablone.

  5. Predhodno obdelani senzorski utori

     Standardne drsne reže na obeh straneh telesa cilindra za enostavno namestitev in nastavljivo pozicioniranje magnetnih reed stikal.

  6. Vgrajeni plavajoči spoj

     Plavajoča povezava med batnico in drsnim vozičkom odpravlja bočno stransko obremenitev in ščiti notranji sklop bata pred poškodbami zaradi upogiba.

Pravilo poimenovanja kode modela

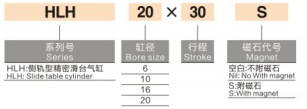

   1. Primer: HLH16×30S

     -- HLH: koda serije za tanek drsni valj stranske tirnice

     -- 16: Premer izvrtine cilindra (mm)

     -- 30: Nazivna dolžina giba (mm)

     -- S: Vgrajen trajni magnetni obroč (standardna tovarniška konfiguracija)

Tabela teoretične izhodne sile (enota: N)

Smernice za izbiro modela in tipične aplikacije

  1. Ključne točke izbire

     -- Prednost prostorske omejitve: izberite HLH, ko je prostor za namestitev izjemno omejen in zahteva ultra tanek ozek drsni pogon.

     -- Značilnost obremenitve: Primerno za lahka izmenična gibanja brez očitne ekscentrične stranske obremenitve, visoka zahteva po natančnosti ponavljajočega se pozicioniranja.

     -- Primerjava s serijo HLQ: HLH tanjši in prihrani prostor; HLQ dvojna tirnica z večjo togostjo in večjo nosilnostjo.

  2. Tipični scenariji industrijske uporabe

     -- Oprema za natančno sestavljanje za proizvodnjo elektronike in polprevodnikov 3C

     -- Mini avtomatizirane preskusne naprave in postaje za pregledovanje

     -- Lahki natančni mehanizmi za vpenjanje, potiskanje in pozicioniranje

     -- Izmenične gibalne enote z majhno obremenitvijo, nameščene znotraj ozkih kompaktnih strojev

Povzetek v enem stavku

     Linearni drsni cilinder SOLH HLH z izjemno tanko stransko L tirnico uporablja krožno kroglično vodilo, podpira 4-smerno montažo in 3-smerno postavitev zračnih odprtin z vgrajenim magnetnim obročem kot standard, idealen pnevmatski aktuator za natančno pozicioniranje pri majhnih obremenitvah za opremo 3C in polprevodniško avtomatizacijo v ozkem prostoru.
