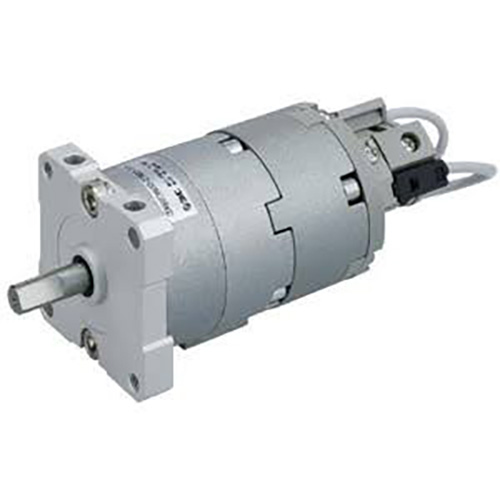

Rotacijski aktuator tipa lopatice s prosto montažo serije CRBU2

Znamka: SOLH by Richge Technology

Pozicioniranje izdelka in ključne strukturne značilnosti

     Serija SOLH CRBU2 je mini vrtljivi nihajni cilinder z lopaticami, zasnovan za natančne rotacijske postaje z omejenim prostorom, ki se ponaša s prosto večsmerno montažo, ultra tankim lahkim ohišjem, brez zračnosti prestav in širokim kotom nihanja. Razpoložljive velikosti izvrtin: 10/15/20/30/40, z možnostmi enojnih/dvojnih lopatic za izpolnjevanje različnih zahtev vrtljivega sukanja pri majhnih obremenitvah.

 1. Ključni poudarki oblikovanja

     -- Neposredni pogon z lopaticami (enojna lopatica S / dvojna lopatica D): brez prestavnega prenosa, brez zračnosti, gladko vrtenje in izjemno natančno pozicioniranje

     -- Popolnoma prosta montaža cilindričnega obrisa: montaža zgoraj/spodaj/levo/desno/aksialno brez dodatnih pritrdilnih nosilcev; 12 % lažji od CRB2 za gosto kompaktno postavitev opreme

     -- Celotno območje kota nihanja: enojna lopatica 90°/180°/270°; Dvojna lopatica 90°/100°, največji nihaj enojne lopatice do 270°

     -- Dvojna postavitev cevi: standardni stranski priključek (brez pripone) / aksialni priključek (pripona E) za ujemanje z različnimi postavitvami napeljave cevovoda

     -- Razširljivi funkcionalni moduli: izbirna enota za nastavitev kota W in vgrajen magnetni obroč za namestitev magnetnega stikala; brez radialnih štrlečih delov za prihranek prostora v omari

     -- Vrhunski tesnilni sistem z nizkim puščanjem: posebno kompozitno tesnilo z vgrajeno zaporo za pozicioniranje, izjemno nizko notranje puščanje, delovanje brez olja, primerno za čista proizvodna okolja

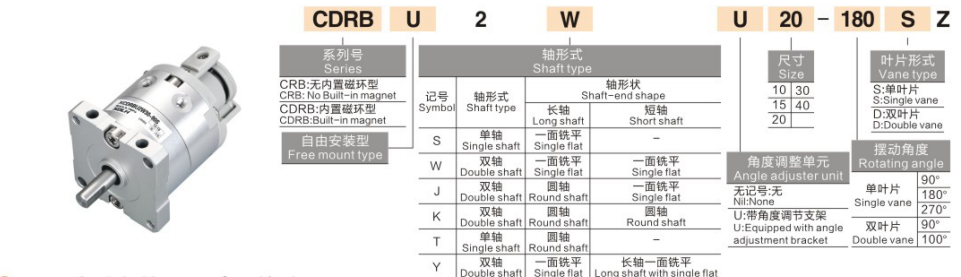

Popolno pravilo poimenovanja modela

  1. Primer modela: CRBU2WU20-180SE-M9BW

 2. Referenčni primeri standardnega naročila

     -- Standardna enokrilna stranska vrata: CRBU2-20-180S

     -- Z nastavitvijo kota + dvojna lopatica: CRBU2W30-90D

     -- Aksialni priključek + magnetno stikalo: CRBU2-15-270SE-M9B

Standardne univerzalne tehnične specifikacije (preizkusni tlak: 0,5 MPa)

  1. Splošni parametri delovanja

     -- Območje delovnega tlaka: Velikost 10/15: 0,2~0,7MPa; Velikost 20/30/40: 0,15~1,0 MPa

     -- Delovna temperatura okolice: 5 ~ 60 ℃ (brez zaledenitve znotraj zračnih cevi)

     -- Kotna natančnost pozicioniranja: ±0,01°, stabilna rotacija brez zračnosti

     -- Vgrajen medpomnilnik: Brez; zunanji amortizer, ki ga je mogoče konfigurirati ločeno

     -- Dovoljena udarna kinetična energija: 0,00015 ~ 0,04J (narašča sorazmerno z velikostjo izvrtine)

     -- Zahteva za mazanje: tovarniško namazana izvedba brez olja

  2. Teoretična tabela izhodnega navora (enota: N·m pri 0,5 MPa)

  3. Referenca teže in skupnih mer (specifikacija 180°)

Ključne konkurenčne prednosti

  1. Večsmerna prosta montaža prihrani prostor

     -- Cilindrično gladko telo je mogoče pritrditi z vijaki na katero koli površino brez nosilcev; 12 % lažje ohišje, optimalna izbira za zelo kompaktne integrirane okvirje opreme

  2. Izjemno natančno kotno pozicioniranje brez zračnosti

     -- Neposredni pogon z lopaticami odpravlja zračnost med zobniki, izjemno gladko vrtenje z natančnostjo ponavljanja ±0,01° za postaje za nadzor kota s strogo natančnostjo

  3. Široko nastavljivo območje nihanja z opcijsko zaustavitveno enoto

     -- Enojna lopatica največ 270° zasuka; Modul za nastavitev kota W omogoča neskončno nastavljiv hod 0~240°, priročno večpostajno fino nastavitev kota

  4. Dvojna lopatica zagotavlja podvojen navor pod enakim obrisom

     -- Ista zunanja dimenzija, model z dvojno lopatico D zagotavlja dvakratni navor kot enojna lopatica S za obvladovanje večje rotacijske obremenitve

  5. Tesnilna struktura brez olja z dolgo življenjsko dobo

     -- Kompozitno tesnilo z nizkim trenjem, življenjska doba več kot 5 milijonov preklopnih ciklov, združljivo z običajnimi delavnicami in čistimi proizvodnimi linijami brez prahu

Montažne metode in tipične industrijske aplikacije

  1. Dva glavna montažna obrazca

     -- Neposredna montaža na telo: vijaki se zaklenejo na katero koli valjasto površino, možna je aksialna/radialna namestitev, hitro razstavljanje in zamenjava

     -- Kombinirana montaža pomožne ploščate plošče: vodoravno ali navpično fiksiranje prek montažne plošče, idealno za robotski končni efektor, skrito namestitev na strani opreme in na vrhu

  2. Tipični scenariji uporabe

     -- 3C Electronics Automation: obračanje mini komponent, rotacijsko pozicioniranje kamere, preklapljanje kota vboda, rotacijsko indeksiranje postaje za pregledovanje

     -- Precizne montažne linije: vrtljivi mehanizem za zategovanje vijakov, nastavitev kota stiskanja sponk, vrtenje lahkega obdelovanca za 180°

     -- Pakirni stroji: vrtenje pregrade za material, fina nastavitev kota pritrditve nalepke, rotacijsko podajanje s kratkim hodom

     -- Splošna oprema za avtomatizacijo: vrtljivo stikalo za vrata opreme, preklapljanje proizvodnih postaj, visokofrekvenčno vrtenje pri lahki obremenitvi

Primerjava izbire: vrtljivi aktuator CRBU2 s prosto montažo VS CRB2 s standardno montažo

Vodnik za hitro izbiro v 3 korakih

  1. Izbira velikosti izvrtine glede na obremenitev navora

     -- Izračunajte dejanski delovni navor, izberite model s 50-odstotno varnostno rezervo navora:

     -- 10 ≤0,13N·m / 15 ≤0,33N·m / 20 ≤0,82N·m / 30 ≤2,06N·m / 40 ≤3,92N·m

  2. Izbira tipa lopatice

     -- Lahka obremenitev z nizkim navorom → S eno lopatico; Velika težka vrtilna obremenitev → D dvojna lopatica (dvojni izhodni moment)

  3. Ujemanje konfiguracije

     -- Potrebna fina nastavitev kota: dodajte pripono W enota za nastavitev kota (0~240° neskončno nastavljiva)

     -- Povratna informacija signala položaja PLC: opremite magnetno stikalo M9B/M9BW za zaznavanje dvosmerne meje vrtenja

     -- Zahteva po napeljavi cevovoda: prazno za standardne stranske odprtine, pripona E za aksialne centralne zračne odprtine

Povzetek v enem stavku

     SOLH CRBU2 rotacijski cilinder z lopaticami s prosto montažo ima poljubno namestitev brez nosilca, natančnost brez zračnosti ±0,01°, dvojne možnosti vrtilnega momenta z enojno/dvojno lopatico in stransko/aksialno razporeditev zračnih odprtin, z izbirnim regulatorjem kota W in magnetnim stikalom M9BW, lahka kompaktna rešitev za 3C, natančno sestavljanje in pakiranje z lahkim vrtljivim obračanjem postaje.
