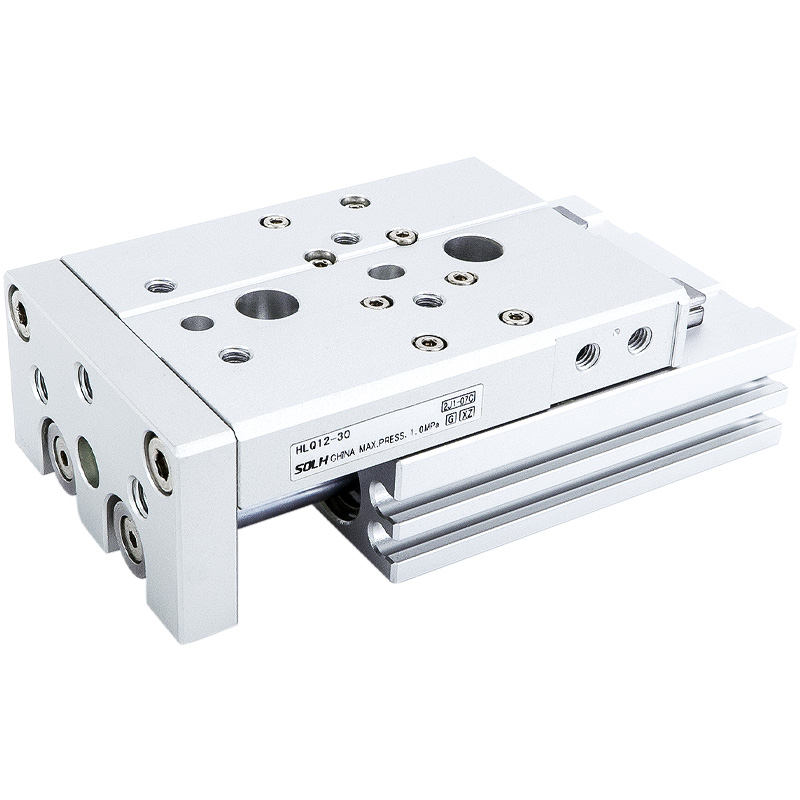

Natančni linearni drsni valj serije HLQ / HLQL z dvojno gredjo (kroglo kroglično vodilo)

Znamka:SOLH proizvajalca Richge Technology

Pozicioniranje izdelka

     Natančni drsni cilinder z dvojno gredjo SOLH HLQ / HLQL ima strukturo jedra linearnega vodila z krožečo kroglico, ki zagotavlja visoko natančno in visoko togost gladko linearno povratno gibanje za avtomatizirano opremo. Dve različici pokrivata delovne pogoje z lahkimi in srednjimi oziroma velikimi ekscentričnimi obremenitvami.

Pregled serije

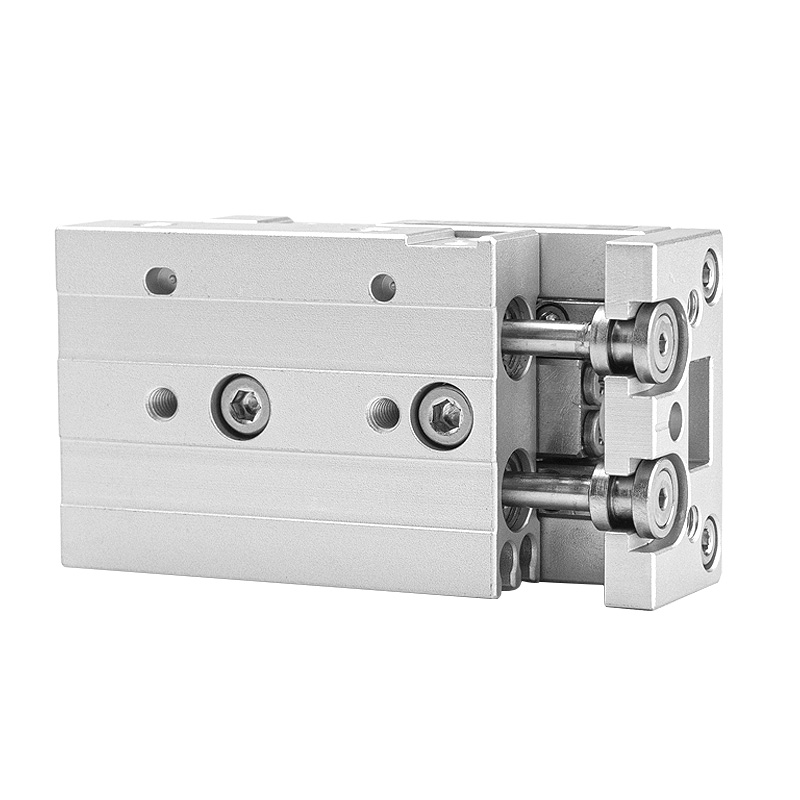

     -- Standardni tip HLQ: Telo cilindra, nameščeno ob strani drsne enote, kompaktne skupne širine

     -- Simetrični tip HLQL: centriran valj + dvojna simetrična vodila, izjemno visoka togost in zmogljivost proti upogibanju

     -- Vodilna struktura: linearno vodilo s krožno kroglo; enojna tirnica za izvrtino 6/8, dvojna vzporedna tirnica za izvrtino ≥12

     -- Način delovanja: dvojno delujoče povratno gibanje

     -- Veljavni medij: stisnjen zrak z natančnostjo filtracije ≥40 μm

Osnovna tabela tehničnih specifikacij

Strukturne in izvedbene prednosti

  1. Vodilne tirnice z dvojno natančnostjo kroglic

     -- Nizko trenje, izjemno gladko gibanje, izjemna naravnost in ponavljajoča natančnost pozicioniranja; vgrajen premaz proti rji proti prahu za podaljšano življenjsko dobo.

  2. Vgrajeni plavajoči spoj

     -- Elastična plavajoča povezava med batom in drsnim vozičkom izravnava stransko silo in ekscentrični navor ter preprečuje deformacijo batnice in poškodbe zaradi obremenitve.

  3. Zasnova dvojne vzporedne batnice

     -- Podvojen izhodni potisk, močna protitorzijska zmogljivost, ničelna rotacija drsne ploščadi pod obremenitvijo.

 4. Večsmerna montažna postavitev

     -- Navojne montažne luknje na spodnji, sprednji in stranski površini za 3-smerno namestitev; natančno lociranje lukenj za zatiče na podstavku za hitro natančno montažo vpenjala.

  5. 3-stranske pritrdilne površine za orodje

     -- Navojne luknje za orodje na zgornji in sprednji strani drsnika; luknje za pozicionirne zatiče na vrhu drsnika, da se zagotovi natančnost ponavljajočega se pozicioniranja vpenjala.

  6. Predhodno obdelani senzorski utori

     -- Standardne drsne reže na strani cilindra za hitro namestitev in nastavljiv položaj magnetnih reed stikal.

  7. Različne kombinacije medpomnilnikov in zaustavitvenih blokov

     -- Izbirni fiksni zračni blažilnik, nastavljiv zračni blažilnik (A/AS/AF), hidravlični blažilnik udarcev (B/BF); na voljo je več dodatkov zunanjega mejnega bloka.

Standardno pravilo za poimenovanje modela

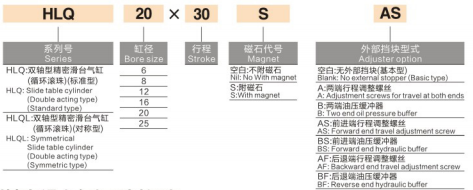

  1. Primer modela: HLQ20×30SAS

     -- HLQ = standardna serija z dvema gredema; HLQL = simetrična serija dvojnih tirnic visoke trdnosti

     -- 20 = premer izvrtine cilindra (mm)

     -- 30 = nazivna dolžina giba (mm)

     -- S = vgrajen trajni magnetni obroč (obvezna standardna konfiguracija)

     -- A = dvojni nastavljiv zračni blažilnik

        AS = sprednji hod, enojni nastavljiv zračni blažilnik

        AF = povratni hod, enojni nastavljiv zračni blažilnik

     -- B = dvojni blažilnik hidravličnega olja

        BF = enojni blažilnik hidravličnega olja povratnega giba

Tabela teoretičnega izhodnega potiska (enota: N)

Smernice za izbiro in tipični scenariji uporabe

  1. Logika izbire modela

     -- Standardni tip HLQ: kompakten prostor za namestitev, srednje majhna obremenitev, rahla stranska ekscentrična obremenitev ali brez nje

     -- Simetrični tip HLQL: velika obremenitev, očitna ekscentrična zamaknjena obremenitev, visoka togost in izjemno visoke zahteve glede natančnosti pozicioniranja

  2. Tipične aplikacije

     Natančno pozicioniranje, avtomatski prenos obdelovancev, pnevmatske vpenjalne postaje; pogosto uporablja v elektroniki 3C, proizvodnih linijah polprevodnikov, avtomatizirani opremi za sestavljanje in instrumentih za natančno testiranje.

Povzetek v enem stavku

     SOLH HLQ / HLQL recirkulacijski kroglični drsni cilinder z dvojno gredjo ponuja standardne kompaktne in simetrične dvojne različice z visoko togostjo, z izbirnim zračnim/hidravličnim blažilnikom, protitorzijsko dvojno palico in zasnovo plavajočega sklepa, univerzalni visoko natančni linearni aktuator za srednjo in težko obremenitev, avtomatizirano opremo za vpenjanje, prenos in pozicioniranje.
