Serija SE ISO15552 kvadratni standardni valj brez ojnice

Znamka: SOLH by Richge Technology | Izvozi različico kataloga

Pregled izdelka

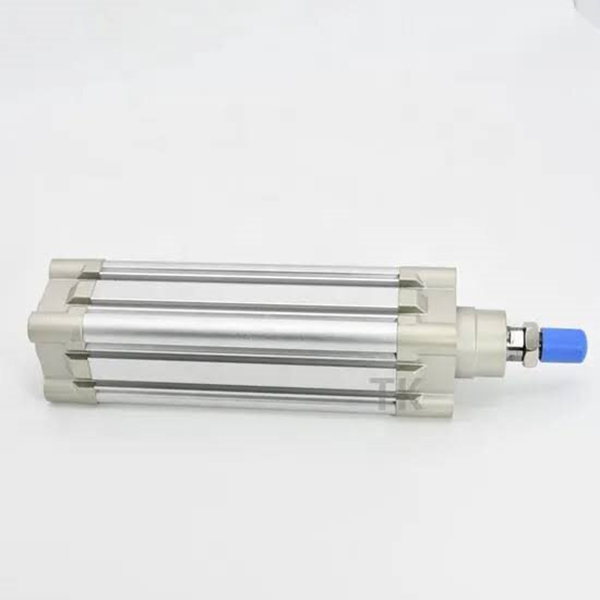

     Standardni kvadratni cilinder brez ojnice serije SOLH SE je v skladu z mednarodnim standardom ISO 15552 / VDMA 24562. Uporabite integrirano kvadratno aluminijasto cev z nastavljivo dvojno zračno blazino in 3-stranskimi utori za namestitev senzorja. Primerno za splošno avtomatizacijo, dolg hod, visokofrekvenčno cikliranje in srednje težke obremenitve. Neposredna mehanska izmenjava s serijama SMC CP96S in FESTO DNC.

Osnovna struktura in značilnosti oblikovanja

   1. Struktura: integrirana kvadratna aluminijasta cev brez veznih drogov, usklajena s sprednjimi in zadnjimi končnimi pokrovi, nastavljiva zračna blazina na obeh koncih, visoka togost in kompaktna postavitev.

   2. Material: sod iz trdega anodiziranega aluminija, visoko trdne lite končne kape, trda kromirana batnica iz jekla 45#, lahka in odporna na obrabo.

   3. Različice delovanja

     -- SE: Standardni model z enojno palico z dvojnim delovanjem

     -- SED: Dvojna palica z dvojnim delovanjem za zaščito pred torzijo

     -- SEJ: Dvojna palica z nastavljivim hodom

     -- BSE: Cilinder z možnostjo zaklepanja za zadrževanje vmesnega položaja

     -- Pripona -S: vgrajen magnetni obroč za magnetno stikalo (brez -S = brez magneta)

   4. Tesnjenje: NBR+PA kompozitno dvojno tesnilo tipa Y s kompenzacijo za shranjevanje olja, nizkim zagonskim tlakom in dolgo življenjsko dobo.

   5. Blazina: neodvisno nastavljiva zračna blazina na obeh koncih za blaženje udarcev, zmanjšanje vibracij in hrupa.

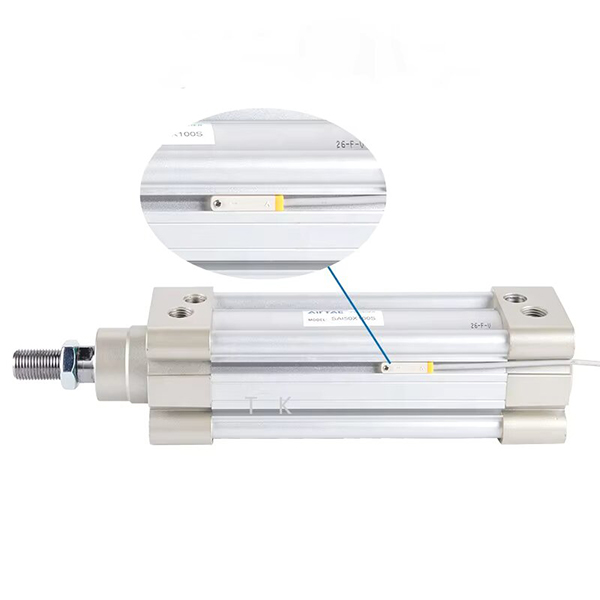

   6. Postavitev senzorja: tristranski montažni utori (zgoraj/levo/desno) za magnetna stikala CMSE/DMSE, prilagodljiv kot namestitve.

   7. Zamenljivost: standardna dimenzija ISO15552, neposredna zamenjava za SMC CP96S in FESTO DNC.

Celotno pravilo kodiranja modela

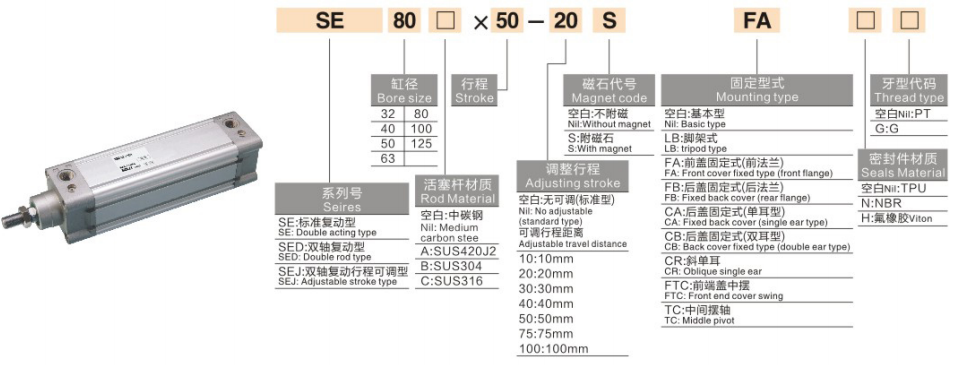

   1. Primer modela: SE50-200-S-FA

   2. Primeri standardnega naročila

     -- SE63-150-S-LB: Vrtina63, hod150, vgrajen magnet, pritrditev na nogo

     -- SED40-100-FB: Vrtina 40, gib 100, dvojna palica, pritrditev na zadnjo prirobnico

     -- BSE80-300-S: Bore80, stroke300, tip z možnostjo zaklepanja z vgrajenim magnetom

Osnovne tehnične specifikacije

Teoretični potisk in vlečna sila pri 0,5 MPa (enotna palica, enota: N)

   1. Enojna palica SE z dvojnim delovanjem

Vrste namestitve in izpeljani modeli

   1. Možnosti namestitve

     -- Osnovni tip: Neposredna namestitev skozi luknje na končnem pokrovu

     -- Nožni nosilec LB: prednostno za vodoravne srednje težke obremenitve

     -- Prirobnica FA/FB: sprednja/zadnja prirobnica za navpično namestitev vpenjal

     -- CA/CB Clevis: Enojna/dvojna zanka za nihanje na tečajih

   2. Glavna izvedena serija

     -- SE / SED / SEJ: enojna palica, dvojna palica, dvojna palica z nastavljivim gibom

     -- BSE: Cilinder z možnostjo zaklepanja za poljubno zaustavitev vmesnega položaja

     -- Različica po meri za visoke temperature: posebno tesnilo za -20~+150 ℃

Vodnik za hitro izbiro v 3 korakih

   1. Izbira izvrtine: Izračunajte zahtevani potisk, rezervirajte ≥50 % varnostne rezerve; dajte prednost SE za veliko obremenitev in dolg hod.

   2. Potrditev giba: dodajte 10~20 mm varnostnega roba; standardni največji hod 1000 mm, prilagojen do 1800 mm.

   3. Ujemanje konfiguracije

     -- Povratne informacije o položaju: izberite model magneta SE-S, ujemajte se z magnetnimi stikali CMSE/DMSE;

     -- Montaža: LB nožni nosilec za horizontalno obremenitev, FA prirobnica za vertikalno namestitev;

     -- Zahteva za vmesno zaklepanje: Izberite zaklepni cilinder BSE.

Povzetek v enem stavku

     Kvadratni cilinder brez ojnice SOLH SE ISO15552 lahko neposredno nadomesti FESTO DNC in SMC CP96S, opremljen z nastavljivo zračno blazino in številnimi montažnimi oblikami, popoln linearni aktuator z dolgim ​​hodom za opremo za avtomatizacijo srednje težke obremenitve.
