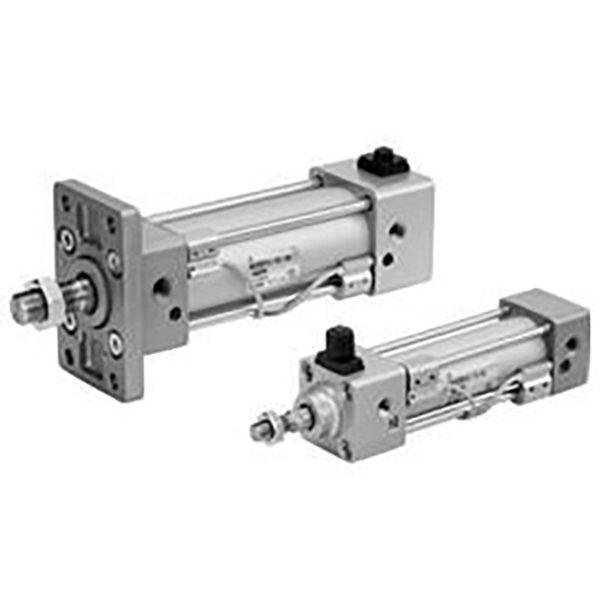

Standardni lahki ojni drog serije MBB

Znamka: SOLH by Richge Technology

Pregled izdelka

     SOLH MBB serija lahkih standardnih cilindrov jarmov (MB-Z serija), nadgrajen naslednik tradicionalne serije MB z 10% zmanjšanjem teže. Opremljen s kvadratnimi končnimi pokrovi, nastavljivimi dvojnimi zračnimi blazinami in številnimi možnostmi namestitve. Pogosto se uporablja v splošni opremi za avtomatizacijo s pogoji srednje hitrosti, visoke frekvence in srednje obremenitve. Mere za vgradnjo so skladne s standardom ISO 15552, zamenljive s cilindri ojnic konkurenčnih znamk.

Osnovna struktura in funkcije

   1. Struktura: okrogel aluminijast sod, notranje vezne palice, kvadratne končne kapice, nastavljiva zračna blazina na obeh koncih, visoka strukturna togost.

   2. Material: sod iz trdega eloksiranega aluminija, visoko trdne lite končne kapice, trda kromirana batnica, vezne palice visoke natezne trdnosti, odporne proti obrabi in dolga življenjska doba.

   3. Različice delovanja

     -- MBB: Enojna palica z dvojnim delovanjem (brez vgrajenega magneta)

     -- MDBB: Enojna palica z dvojnim delovanjem (vgrajen magnetni obroč za samodejno preklop)

     -- MBW/MDBW: Dvojna palica z dvojnim delovanjem, odlična protitorzijska zmogljivost

   4. Blazina: neodvisno nastavljiva zračna blazina na obeh koncih, učinkovito zmanjša udarce terminala, vibracije in hrup.

   5. Namestitev senzorja: vnaprej izdelani utori za magnetna samodejna stikala M9B/A93/M9BW za zaznavanje položaja bata.

   6. Lahka nadgradnja: Optimizirana geometrija končnega pokrova, 10 % lažji od starega modela MB, lažja montaža in transport.

   7. Standardna združljivost: standard za namestitev ISO 15552, neposredna zamenljivost med blagovnimi znamkami.

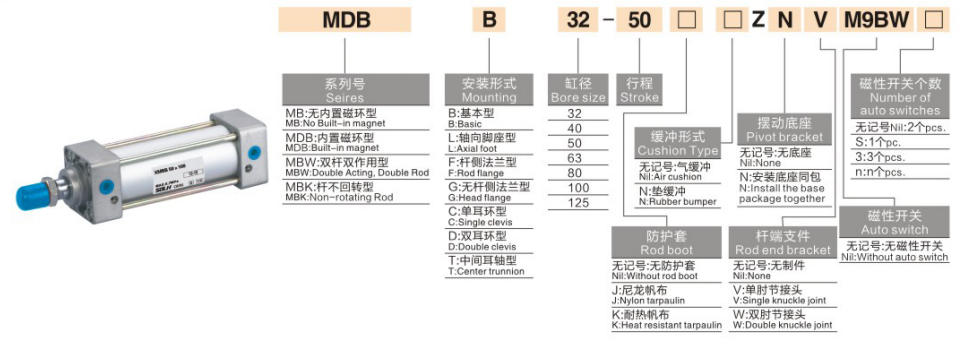

Celotno pravilo kodiranja modela

   1. Primer modela: MDBB40-100Z-M9BW

   2. Primeri standardnega naročila

     -- MBB50-200Z: Vrtina 50, hod 200, lahek osnovni model brez magneta

     -- MDBB63-150Z-LB: Vrtina 63, hod 150, vgrajen magnet, montaža na nogo

     -- MDBB80-300Z-FA: Vrtina 80, hod 300, montaža s prirobnico na strani droga

Osnovne tehnične specifikacije

Teoretični potisk in vlečna sila pri 0,5 MPa (enotna palica, enota: N)

 1. Dvojno delujoči MBB / MDBB

Vrste namestitve in izpeljani modeli

   1. Možnosti namestitve

     -- B Osnovni tip: Neposredna namestitev prek končnega pokrova skozi luknje

     -- Nožni nosilec LB: stabilna vodoravna namestitev za velike obremenitve

     -- Prirobnica FA/FB: prirobnica na strani palice/na strani glave za navpično montažo

     -- C/D Clevis: Enojna/dvojna zanka za nihanje na tečajih

     -- T Drop: Srednji nosilec za obračalni mehanizem

   2. Glavna izvedena serija

     -- MBB/MDBB/MBW: standardni enopalični nemagnetni/magnetni in dvopalični valj

     -- MBK/MDBK: nerotacijski cilinder za preprečevanje zvijanja batnice

     -- -XB6 Visokotemperaturni tip: Delovno območje -20~+150 ℃

     -- -Batnica iz nerjavečega jekla XC6: Za blago korozivno in vlažno okolje

Vodnik za hitro izbiro v 3 korakih

   1. Izbira izvrtine: Izračunajte zahtevani potisk iz dejanske obremenitve, rezervirajte ≥50 % varnostne rezerve. Dajte prednost MBB za splošno avtomatizacijo s srednjo hitrostjo in srednjo obremenitvijo.

   2. Potrditev giba: dodajte 10~20 mm varnostne rezerve efektivnemu hodu. Največji standardni hod 1000 mm, prilagojen do 1500 mm.

   3. Ujemanje konfiguracije

     -- Zaznavanje položaja: izberite model z vgrajenim magnetom MDBB, ujemajte se s samodejnimi stikali M9B/A93.

     -- Montaža: LB nožni nosilec za vodoravne velike obremenitve; FA prirobnica je prednostna za navpično namestitev.

     -- Posebni pogoji: Izberite -XB6 za visoko temperaturo, -XC6 nerjavno palico za korozivno okolje.

Povzetek v enem stavku

     Standardni cilinder za lahek ojni drog SOLH MBB je v skladu z ISO15552, opremljen z nastavljivo zračno blazino in več načini vgradnje, idealen linearni aktuator za splošno uporabo za srednje obremenjene visokofrekvenčne avtomatizirane proizvodne linije.
