Zračni cilinder

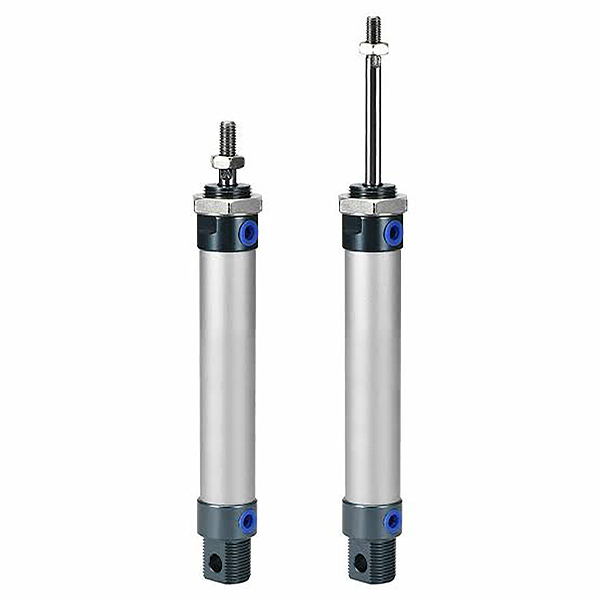

Mini pnevmatski cilindri SOLH MAL iz lahke aluminijeve zlitine so izjemno varčni kompaktni aktuatorji, zasnovani za lahke avtomatizirane aplikacije. Izdelan s cevjo in končnimi pokrovi iz trdega anodiziranega aluminija v kombinaciji z batnico iz nerjavečega jekla, ki je odporen proti rjavenju, je ta model 15 % lažji in približno 10 mm krajši v skupni dolžini v primerjavi z običajnimi jeklenkami serije MA, hkrati pa močno zniža stroške nabave. Ima odlično dimenzijsko zamenljivost z jeklenkami MA in CM2 za preprosto zamenjavo in poceni naknadno vgradnjo opreme. Sprejem sklopa za zaklepanje navojev z dvojnim koncem zagotavlja stabilno strukturno delovanje med neprekinjenim delovanjem; poenostavljeno okroglo ohišje omogoča enostavno razstavljanje, pregled in vzdrževanje. Celoten portfelj različic zajema standardne dvodelujoče, vzmetne enodelujoče tipe ponastavitve pri izklopu, sinhrone enote z dvojno palico in različice MALJ z nastavljivim gibom za izpolnjevanje različnih zahtev linearnega gibanja pri majhnih obremenitvah. Standardni gumijasti odbijači absorbirajo blage udarce in hrup, z izbirnimi nastavljivimi zračnimi blazinami, ki so na voljo za pogosto kolesarjenje pri visokih hitrostih. Kompozitno tesnilo z nizkim trenjem z vgrajenimi utori za shranjevanje olja podpira delovanje brez vzdrževanja brez olja z življenjsko dobo, ki doseže 5 milijonov ciklov. Izbirni vgrajeni magnetni obroč brezhibno deluje z magnetnimi senzorji SMC M9B in Airtac CS1-G za doseganje povratnih informacij o položaju bata v realnem času in samodejno krmiljenje povezave PLC. Podprti s stabilno množično proizvodnjo in hitrim izpolnjevanjem naročil, se ti proračunu prijazni cilindri široko uporabljajo pri sestavljanju elektronike, pakirnih strojih in lahki industrijski avtomatizaciji v suhih delovnih okoljih z malo prahu.

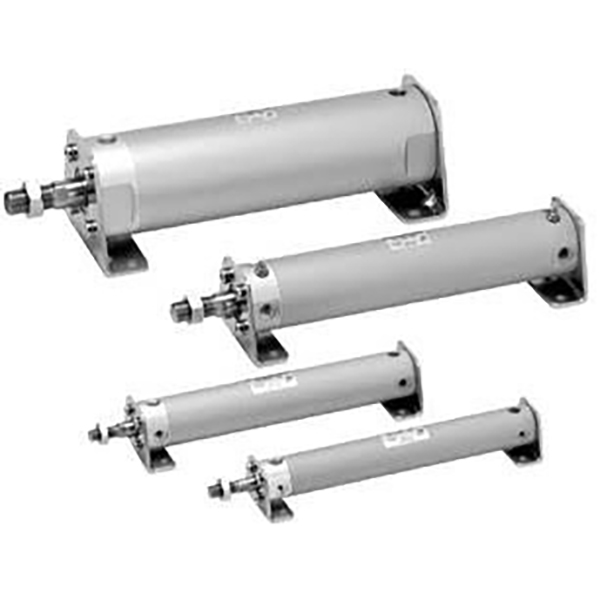

Aluminijast lahek okrogel pnevmatski cilinder SOLH CG1/CDG1 pokriva velikosti izvrtin φ20~100 mm in služi kot neposredna dimenzijska zamenjava za serijo SMC CA1. Izdelan z ekstrudiranim aluminijastim cilindrom in končnimi pokrovi ter trdo kromirano batnico, je 30 % lažji od običajnih standardnih jeklenk z odličnim odvajanjem toplote. Struktura končnega pokrova z navojem omogoča enostavno razstavljanje in vzdrževanje. Štirismerne zračne odprtine, razporejene v intervalih 90°, ponujajo zelo prilagodljivo postavitev cevi. Bogate različice vključujejo standardni dvojno delujoči tip CDG1B, povratno/podaljšano vzmet z enojnim delovanjem CG1S/CG1T, sinhronski cilinder z dvojno palico CG1W ​​in šesterokotni nerotacijski palični cilinder CG1K. Modeli CDG1 so opremljeni z vgrajenim magnetnim obročem, združljivim z magnetnimi stikali M9B/A93 za povratno informacijo o položaju. Standardna gumijasta blazina je opremljena; pripona Zračna blazina je neobvezna za zmanjšanje udarnega hrupa pri delovanju z visoko hitrostjo. Kompozitno tesnilo z nizkim trenjem zagotavlja nizek začetni tlak, podpira delovanje brez olja z življenjsko dobo več kot 8 milijonov ciklov. Na voljo je več stilov namestitve: osnovni tip, nosilec na nogi, prirobnica, zaklep in nosilec na zatič. Popoln za visokofrekvenčne izmenične aplikacije z dolgim ​​hodom, lahke in srednje obremenitve na tekočih trakovih, pakirnih strojih in elektronski opremi za avtomatizacijo. Med izbiro je treba rezervirati najmanj 50-odstotno varnostno rezervo potiska.

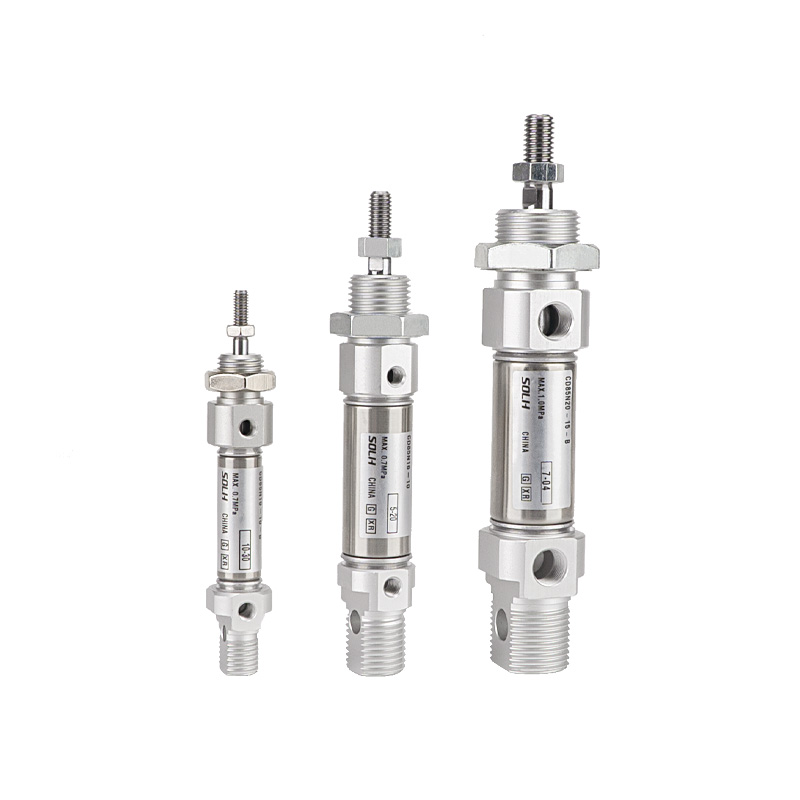

Mini valj iz nerjavečega jekla SOLH C85/CD85 je skladen z mednarodnim standardom ISO 6432 in ga je mogoče neposredno zamenjati z enakovrednimi modeli SMC. Velikosti izvrtin: φ8/10/12/16/20/25 mm. Cev in batnica sta izdelana iz nerjavečega jekla 304 z odlično odpornostjo proti rji in koroziji, primerna za vlažna, blaga kislinska in alkalna okolja, pa tudi za čiste proizvodne linije za prehrambeno, farmacevtsko in elektronsko industrijo. Cilinder ima tanek in lahek dizajn s strukturo zavihanega končnega pokrova brez ojnice. Popolne različice vključujejo standardno dvojno delujočo, enostransko delujočo povratno/podaljšano vzmet, dvopalični sinhronski tip in C85K kvadratni nerotacijski palični valj. Različice CD85 so opremljene z vgrajenim magnetnim obročem za zaznavanje položaja preko magnetnih stikal. Standardna gumijasta blazina je priložena; zračna blazina s pripono C je neobvezna za modele φ10~25 za blaženje udarcev pri delovanju z visoko hitrostjo. Najmanjši začetni tlak doseže 0,05 MPa, kar podpira dolgoročno delovanje brez olja s hitrostjo bata od 50 do 1500 mm/s, kar je kot nalašč za visokofrekvenčno povratno gibanje s kratkim hodom. Na voljo so celotni nabori standardnih možnosti pritrditve ISO: vgrajena zaponka, prirobnica, nastavek za nogo, nastavek za nastavek in drugo. V primerjavi z jeklenkami MI in MA ima C85 svetovno priznane dimenzije ISO, kar prinaša izjemno udobje pri zamenjavi opreme na čezmorskih trgih. Med izbiro je priporočljiva najmanj 50-odstotna varnostna rezerva potiska.

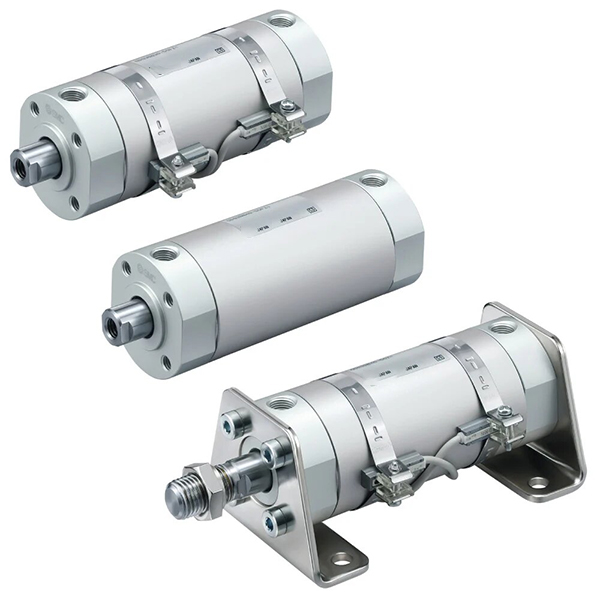

Ultra kratki lahki pnevmatski cilindri SOLH CG3 služijo kot nadgrajena zamenjava za tradicionalne okrogle aktuatorje serije CG1. Izdelan s cevjo in končnimi pokrovi iz aluminijeve zlitine visoke trdnosti v kombinaciji s trdimi kromiranimi batnicami, ta serija zmanjša skupno težo za 24 % in skrajša skupno dolžino do 51 mm za izjemno optimizacijo prostora. Na voljo v velikostih izvrtin od φ20 mm do φ100 mm, podpira štirismerno razporeditev zračnih odprtin, ki omogoča prilagodljivo postavitev cevi znotraj kompaktnih strojev. Več strukturnih variant zajema dvodelujoče, vzmetne enodelujoče, dvojno paličaste in šesterokotne različice proti vrtenju batnic, da bi zadovoljili raznolike zahteve linearnega pogona. Standardna gumijasta blazina blaži blage končne udarce, medtem ko izbirni zračni blažilnik ustreza delovanju pri visoki hitrosti do 1000 mm/s. Kompozitno tesnilo z nizkim trenjem omogoča delovanje brez olja z življenjsko dobo, ki presega 8 milijonov delovnih ciklov; Integrirani magnetni modeli CDG3 podpirajo namestitev magnetnega stikala za povratne informacije o položaju PLC-ja in samodejno krmiljenje povezave. Ohranjamo stabilno masovno proizvodnjo in zadostne zaloge na kraju samem, ki se široko uporabljajo v opremi za pakiranje, elektronskih montažnih linijah in splošni visokofrekvenčni avtomatizaciji lahke industrije z izjemno stroškovno učinkovitostjo.

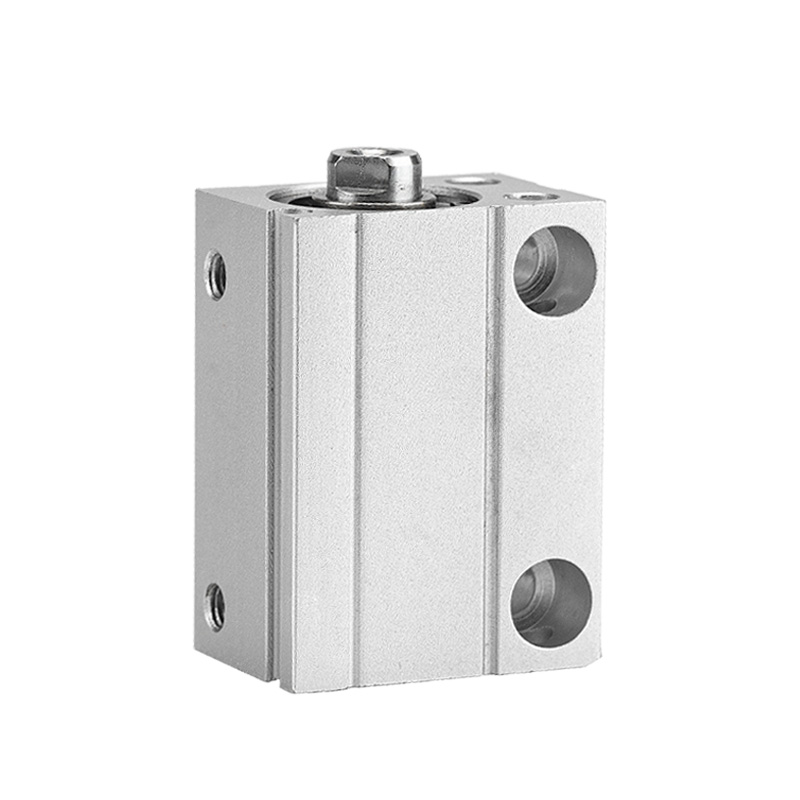

SOLH CDUJB ultrakompaktni valj za prosto montažo je razvit za opremo z omejenim prostorom za namestitev. V primerjavi s konvencionalno serijo CU se njegova dolžina zmanjša za 64 %, prostornina pa za 70 %. Kvadratno kompaktno ohišje podpira neposredno montažo na več površin brez dodatnih nosilcev. Ponudba izdelkov vključuje nemagnetne CUJB, z magnetom opremljene CDUJB in CDUJS za čiste prostore brez bakra. Velikosti izvrtin so v razponu φ4~20 mm, na voljo v dvodelujočih in enojno delujočih tipih povratne vzmeti z dodatno gumijasto blazino. Magnetizirani modeli se ujemajo z miniaturnimi magnetnimi stikali za natančno gibanje s kratkim hodom in podpirajo delovanje brez olja. Široka uporaba v elektroniki 3C, pozicioniranju polprevodniških rezin in medicinski čisti avtomatizaciji. Plošče z magnetnim ščitom so neobvezne za gosto razporejene valje.

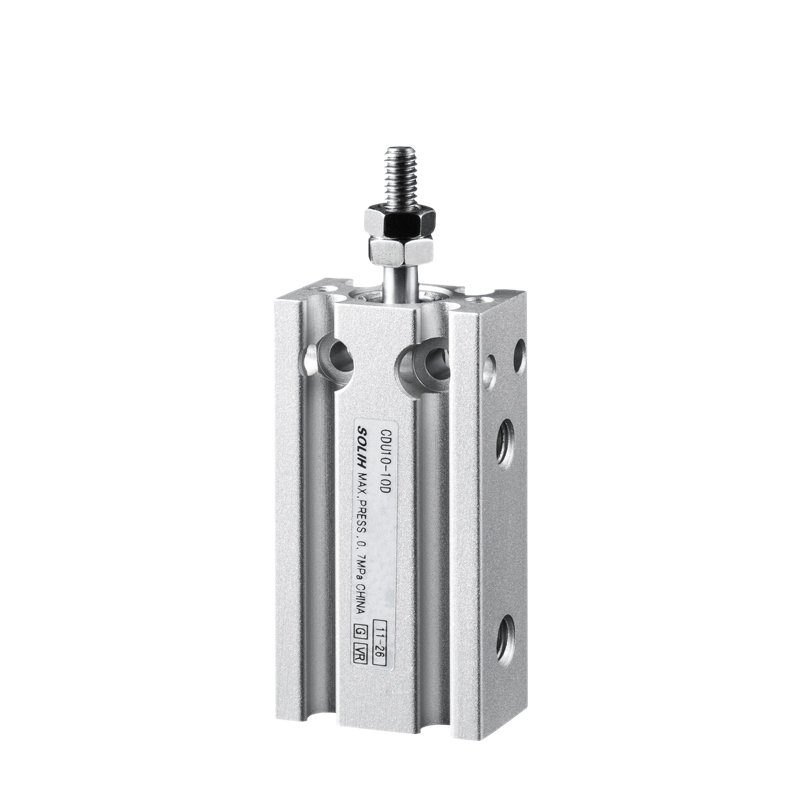

SOLH CU/CDU pravokotni valj za prosto montažo ima izjemno tanko strukturo blokov z luknjami za pritrditev na več površin, kar omogoča neposredno namestitev pod več koti brez nosilcev, da prihranite prostor za opremo. Popolne različice vključujejo nemagnetne modele CU, CDU z magnetom, CDUK z nerotacijsko palico in modele z dvojno vodeno palico CDUW. Velikosti izvrtin φ6~32 mm, na voljo v enojno/dvojno delujočih vrstah s fiksnimi gumijastimi blažilniki na obeh koncih za neprekinjeno delovanje brez olja. Serija CDU je združljiva z magnetnimi stikali CMSH in DMSH za zaznavanje položaja in prenaša delno stransko obremenitev. Pogosto se uporablja v 3C in polprevodniških šablonah, zamaških za avtomatizacijo, pozicioniranju lahkih vpenjal in majhnih mehanizmih za stiskanje za kompaktno avtomatizirano opremo.

Kompaktni valj SOLH MK s šestimi površinskimi montažami je nadgrajen iz cilindra MD z vgrajenim mehanizmom proti vrtenju. Natančnost proti zvijanju batnice doseže ≤±0,5°, kar je neposredno zamenljivo s serijama Airtac MD in SMC CQS. Kvadratno tanko ohišje omogoča namestitev brez nosilcev na šestih straneh in omogoča kompaktno vzporedno postavitev več valjev. Različice vključujejo dvojno delujoče modele MK, enojno delujoče MSK/MTK, MKD z dvojno palico in MKJ z nastavljivim hodom. Vgrajen magnetni obroč po izbiri z gumijastimi končnimi blažilniki in možnostjo brez olja. Velikosti izvrtin φ6~32 mm, široko uporabljene v 3C preciznem orodju in pozicioniranju vpenjanja s kratkim hodom za avtomatizacijo, ki zahteva fiksni kot obdelovanca v omejenem prostoru.

Kompaktni tanki valj SOLH CQS je dimenzijsko zamenljiv s serijo SMC CQS in nadgrajen iz serije CQ2. Kvadratno ultra-tanko ohišje ima krajšo skupno dolžino za visokonatančna opravila s kratkim hodom v omejenem prostoru. Različice vključujejo standardno enojno palico, dvojno palico CQSW, nerotacijsko palico CQSK in model z dolgo življenjsko dobo XB24. CDQS z vgrajenim magnetom podpira večstransko montažo magnetnih stikal. Opremljen s tesnilom za shranjevanje olja z nizkim trenjem za delovanje brez olja in življenjsko dobo do 5 milijonov ciklov, skupaj s fiksnimi gumijastimi blažilniki na obeh koncih. Velikosti izvrtin φ12~25 mm, ki se pogosto uporabljajo za potiskanje, vpenjanje in pozicioniranje na natančnih vpenjalih polprevodniške in elektronske opreme 3C za naknadno vgradnjo in zamenjavo.

Kvadratni kompaktni tanek valj SOLH CQ2 je popolnoma zamenljiv s serijo SMC CQ2. Njegovo izjemno kratko kvadratno ohišje zmanjša dolžino za 50 % v primerjavi z običajnimi valji ojnih drogov, da prihrani prostor za namestitev. Pokriva celoten razpon izvrtin φ4~200 mm z bogatimi različicami: enojna palica, dvojna palica CQ2W, nerotacijska batnica CQ2K, izbirna zračna blazina in različica z ultra kratkim hodom. Modeli CDQ2 z vgrajenim magnetom podpirajo večstransko montažo magnetnega stikala brez štrlečih senzorjev. Opremljeni so s standardnimi gumijastimi odbijači, zračna blazina pa je neobvezna za delovanje pri visokih hitrostih. Sprejem tesnila z nizkim trenjem z rezervo olja za delovanje brez olja z življenjsko dobo do 5 milijonov ciklov, ki se pogosto uporablja za vpenjanje, potiskanje in pozicioniranje v elektroniki, avtomobilski industriji in avtomatizaciji pakiranja.
