CDUJB Series Compact Free Mount Cylinder

Znamka: SOLH by Richge Technology

Pregled izdelka

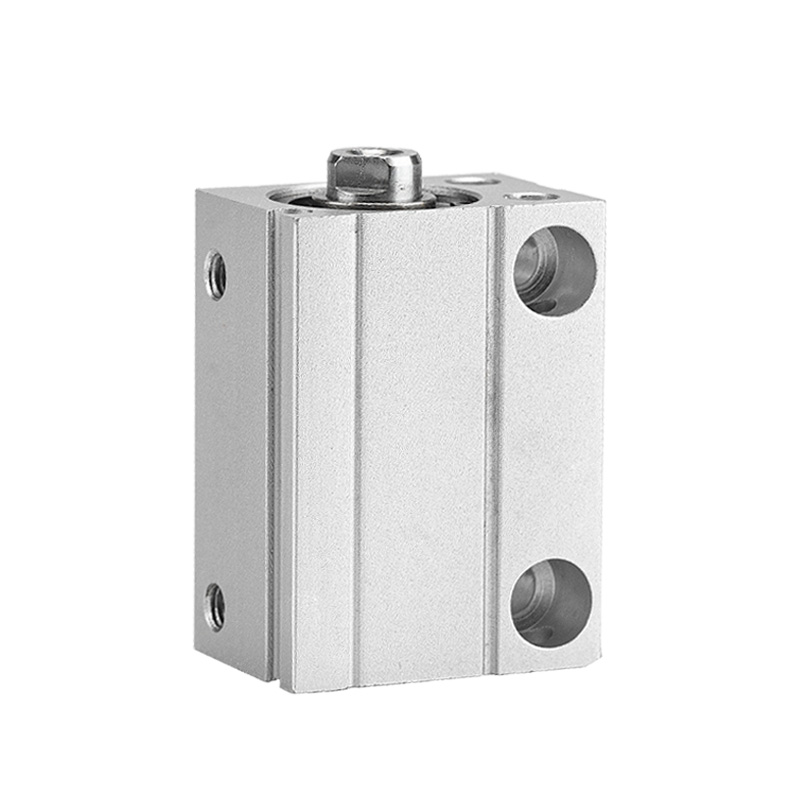

    Ultra-mini valj za prosto montažo serije SOLH CDUJB je zasnovan za opremo z omejenim prostorom za namestitev. V primerjavi s standardno serijo CU se je celotna dolžina zmanjšala za 64 %, prostornina pa za 70 %. Kvadratno kompaktno ohišje omogoča neposredno montažo na več površin brez nosilcev. CDUJB opremljen z vgrajenim magnetom za zaznavanje položaja. Široko uporabljen v elektroniki 3C, medicinskih instrumentih in polprevodniški natančni avtomatizaciji.

Različice serije

Prednosti osnovne strukture

     -- Super kompaktno kvadratno ohišje, primerno za gosto postavitev in vdelano šablono;

     -- Večstranske montažne luknje na dnu, stranski in čelni strani, namestitev iz katere koli smeri;

     -- Vgrajen magnet (CDUJB), dvojne reže za senzorje za zaznavanje iztegnjenega/navlečenega položaja;

     -- Plošča z magnetnim ščitom MU-S025 je neobvezna za preprečevanje medsebojnih motenj za tesno nameščene valje;

     -- Izbirna gumijasta končna blazina za zmanjšanje udarca pri majhnih obdelovancih;

     -- Zasnova CDUJS brez bakra preprečuje padavine kovine za čisto okolje.

Pravilo kodiranja modela

   1. Primer: CDUJB8×15D-M

     -- CDUJB: koda serije (C = vgrajen magnet; CUJB = brez magneta)

     -- 8: Velikost izvrtine (mm): 4,6,8,10,12,16,20

     -- 15: Dolžina giba (mm)

     -- D: dvojno delovanje; S: povratna vzmet z enojnim delovanjem

     -- M: palica z zunanjim navojem; Brez oznake = notranji navoj; φ4/φ6 brez navoja palice

Tehnične specifikacije

Teoretična izhodna sila (N)

Uporaba in nasveti za izbiro

   ✅ Tipične aplikacije

     -- 3C electronics micro jig, transport čipa, vstavljanje konektorja;

     -- Obdelava vzorcev medicinske opreme, mehanizem za mikro potiskanje;

     -- Pozicioniranje polprevodniških rezin, miniaturni aktuator za čiste prostore;

     -- Avtomatski zamašek, vpenjanje in pozicioniranje s kratkim hodom.

   ⚠️ Opomniki za izbiro

     -- Ni primeren za velike stranske obremenitve; dodajte vodilo, če obstaja bočna sila.

     -- Plošča z magnetnim ščitom je potrebna, če je več valjev nameščenih drug poleg drugega.

Povzetek v enem stavku

      Izjemno kompakten pnevmatski cilinder za prosto montažo SOLH CDUJB omogoča večsmerno namestitev brez nosilcev, idealen mikro linearni aktuator za natančno avtomatizacijo v omejenem prostoru v 3C, medicinski in polprevodniški industriji.
