Mini valj iz aluminijeve zlitine serije MAL | Lahek varčen pnevmatski cilinder

Blagovna znamka: SOLH by Richge Technology

1. Pregled izdelka in osnovne strukturne značilnosti

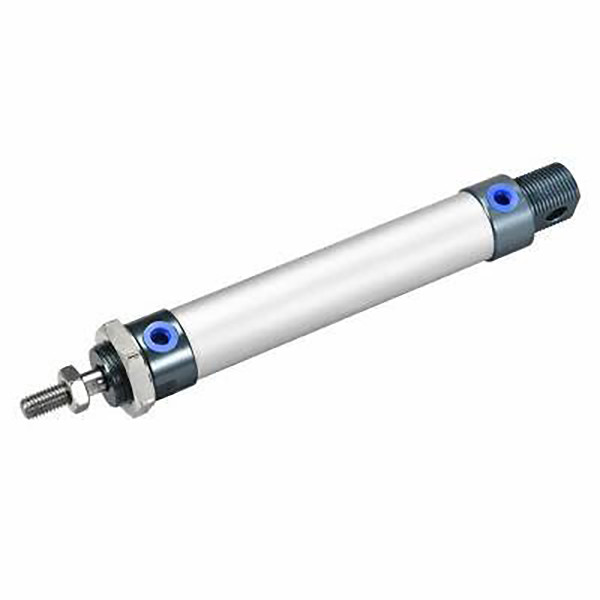

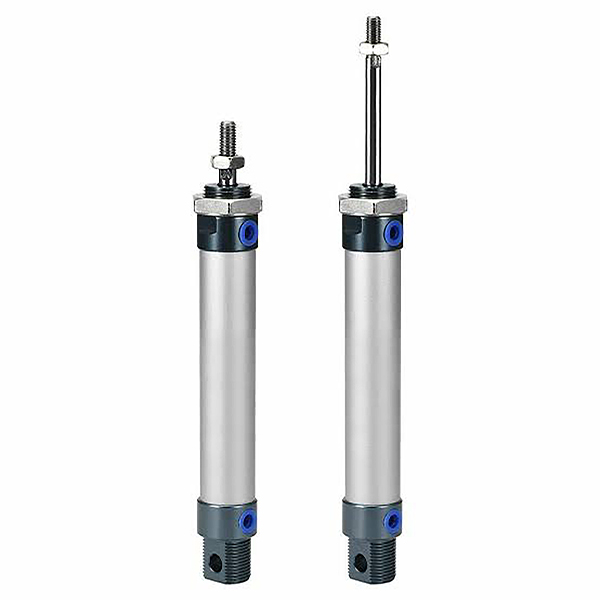

     Serija SOLH MAL je lahek, ekonomičen mini pnevmatski cilinder iz aluminijeve zlitine, ki je na trgu splošno priznan kot stroškovno učinkovita rešitev za mini jeklenke. Z uporabo cevi cilindra iz anodizirane aluminijeve zlitine in batnice iz nerjavečega jekla se ponaša z izjemno majhno težo, kompaktno strukturo in nizkimi stroški. Z močno združljivostjo s serijama MA in CM2 je idealen za nizko obremenitev, proračunsko občutljivo avtomatizirano opremo v elektroniki, embalaži, lahki industriji in suhih scenarijih dela z malo prahu.

  1.1 Univerzalni standard in visoka zamenljivost

     Izdelano v skladu z domačimi univerzalnimi industrijskimi standardi z enotnimi montažnimi dimenzijami in specifikacijami vmesnika. Dosega odlično strukturno in dimenzijsko zamenljivost z glavnimi jeklenkami serije MA in CM2, podpira zamenjavo brez modifikacije, obnovo opreme in serijsko standardizirano montažo.

  1.2 Struktura lahkega materiala

     Izdelan s cilindrično cevjo iz vrhunske anodizirane aluminijeve zlitine in končnimi pokrovi iz aluminijeve zlitine, ki se ujemajo z batnico iz nerjavečega jekla, ki preprečuje rjo. V primerjavi z običajnimi jeklenkami serije MA je serija MAL 15 % lažja po teži in približno 10 mm krajša po skupni dolžini. Zagotavlja izjemno prenosljivost in zmogljivost kompaktne namestitve, hkrati pa učinkovito nadzoruje stroške.

  1.3 Stabilna struktura zaklepanja navojev

     Sprejema tehnologijo zaklepanja navojev na dvojnem koncu pokrova s ​​tesno in stabilno strukturo sestavljanja. Poenostavljen okrogel ravni videz zagotavlja preprosto splošno strukturo in priročno vsakodnevno razstavljanje, vzdrževanje in odpravljanje napak, kar močno zmanjša kasnejše stroške delovanja in vzdrževanja za lahke avtomatizirane proizvodne linije.

  1.4 Raznovrstno gibanje in funkcionalne izpeljanke

     • MAL z dvojnim delovanjem: Izmenično gibanje dovoda zraka na dveh koncih, najbolj univerzalna standardna vrsta za konvencionalno linearno avtomatizacijo z majhno obremenitvijo.

     • MSAL z enojnim delovanjem (Push Out): Struktura vzmetne potiske, samodejni podaljšek palice po izpadu električne energije za mehanizme varnostne ponastavitve.

     • MTAL z enojnim delovanjem (potegnite nazaj): Vzmetna povratna struktura, samodejni umik palice po izpadu električne energije za varovalne scenarije pozicioniranja.

     • Dvojna palica MALD: Izhodna batnica z dvojnim koncem, ki omogoča sinhrono delovanje in podvojen efektivni hod za natančen sinhronski prenos.

     • MALJ Nastavljiv hod: Dvojno delujoča zasnova z nastavljivim hodom, ki podpira natančno pozicioniranje in prilagodljivo kalibracijo giba za spremenljive delovne zahteve.

  1.5 Prilagodljiv blažilnik in vzdržljiv tesnilni sistem

     Standardno opremljen z visokokakovostno gumijasto blazinico za osnovno zmanjšanje hrupa in blaženje udarcev; izbirni nadgrajeni zračni blažilnik (koda C) učinkovito zmanjša vibracije in hrup med cikličnim delovanjem pri visoki hitrosti. Z dvosmernim kompozitnim tesnilom z nizkim trenjem in vgrajenim utorom za shranjevanje olja je valj opremljen z izjemno nizkim začetnim tlakom in stabilnim delovanjem brez olja z življenjsko dobo do 5 milijonov ciklov.

  1.6 Izbirna konfiguracija magnetne indukcije

     Serija MAL podpira neobvezen vgrajen magnetni obroč (koda S), ki je popolnoma združljiv z magnetnimi stikali serije CS1-G in SMC M9B. Uresničuje natančno zaznavanje položaja bata v realnem času in povezavo električnega signala, s čimer izpolnjuje zahteve po avtomatiziranem pozicioniranju cikla in inteligentnem nadzoru za opremo za avtomatizacijo lahkih obremenitev.

2. Dokončajte pravila za poimenovanje modelov in primere naročil

  1.Tipična struktura modela: MAL25-100S-CM-FA

 2. Primeri standardnega naročila

     • Standardni dvojno delujoči magnetni model: MAL32-75S-CM (32 mm izvrtina, 75 mm giba, okrogel rep, z magnetnim obročem)

     • Model povratne vzmeti z enojnim delovanjem: MTAL20-50S-U (20 mm izvrtina, 50 mm giba, ploščat rep, ponastavitev z enojnim delovanjem)

     • Model z dvojno palico z dvojnim delovanjem: MALD25-100S-CA (25 mm izvrtina, 100 mm giba, nihajni rep, sinhrono delovanje z dvojno palico)

3. Osnovni tehnični parametri (standardni tip)

4. Referenčna tabela teoretičnega potiska in napetosti 0,5 MPa (enojna palica)

 4.1 Podatki o zmogljivosti dvojno delujočega (MAL).

  4.2 Podatki o zmogljivosti z enosmernim delovanjem (MTAL Spring Return).

5. Montažne oblike in izpeljani modeli

  5.1 Raznovrstni univerzalni načini pritrditve

     • CM okrogel rep: Standardna ravna montaža, najbolj univerzalna vrsta za konvencionalno fiksno linearno delovanje z majhno obremenitvijo

     • CA Swing Tail: Struktura vrtljivega repa, primerna za nihanje, obračanje in povezovanje mehanskih mehanizmov

     • U Flat Tail: Ultra-kompaktna zasnova s ​​ploščatim repom, kot nalašč za ultra-tanko in ozko postavitev prostora za namestitev

     • FA/FB sprednja/zadnja prirobnica: Sprednja in zadnja pritrditev s ploščato prirobnico, stabilna navpična namestitev za opremo za pozicioniranje manjše obremenitve

     • Nosilec za noge LB: Aksialna pritrditev podnožja, priročna bočna namestitev in prilagodljiva razporeditev opreme

     • Dvojni ušesni nosilec SDB: Struktura z dvojnim tečajem, ki se prilagaja fleksibilnemu nihanju in posebnim delovnim pogojem povezovanja

  5.2 Osnovna izvedena serija

     • MAL standardno dvojno delovanje: Univerzalni lahki model z izbirnim magnetnim obročem za splošno avtomatizacijo pri majhnih obremenitvah

     • MSAL/MTAL z enim dejanjem: Vrste vzmetnega potiska/povratne vzmeti za scenarije varnostne ponastavitve in zaščitnega pozicioniranja

     • Dvojna palica MALD: Dual-end sinhrona izhodna struktura, podvojitev učinkovitega hoda in izboljšanje stabilnosti delovanja

     • MALJ Nastavljiv hod: Prilagodljiv dizajn giba za natančno pozicioniranje in zahteve po obdelavi spremenljivega giba

     • Nastavljiva blazina MALC: Nadgrajena struktura zračnega blažilnika, ki zmanjšuje udarce in hrup pri visoki hitrosti za pogosto ciklično delovanje

6. Primerjava izbire MAL proti MA

7. Vodnik za hitro izbiro v 3 korakih

     1. Izbira izvrtine: Izberite ustrezno velikost izvrtine glede na dejansko težo tovora, prihranite več kot 50 % varnostne rezerve. Dajte prednost seriji MAL za majhne obremenitve in proračunsko občutljive projekte avtomatizacije.

     2. Izbira kapi: Dejanski delovni hod plus 10~20 mm varnostne rezerve; upoštevajte standardne omejitve giba: dvojno delujoče ≤500 mm, enojno delujoče ≤150 mm.

     3. Funkcionalna konfiguracija: Izberite MAL za standardno dvojno delujoče, MTAL za enostransko delujočo povratno vzmet, MALD za sinhrono delovanje z dvojno palico. Izberite zračno blazino MALC za delovanje pri visoki hitrosti (>500 mm/s). Opremite magnetni obroč S + stikala CS1-G/M9B za samodejno zaznavanje položaja.

Povzetek v enem stavku

     Lahki mini valj iz aluminijeve zlitine serije SOLH MAL ima ultralahko kompaktno strukturo, ultra nizke stroške in raznolike funkcionalne možnosti, ki služijo kot stroškovno najučinkovitejša pnevmatska rešitev za majhno obremenitev, suho okolje in proračunsko omejeno majhno avtomatizirano opremo.
