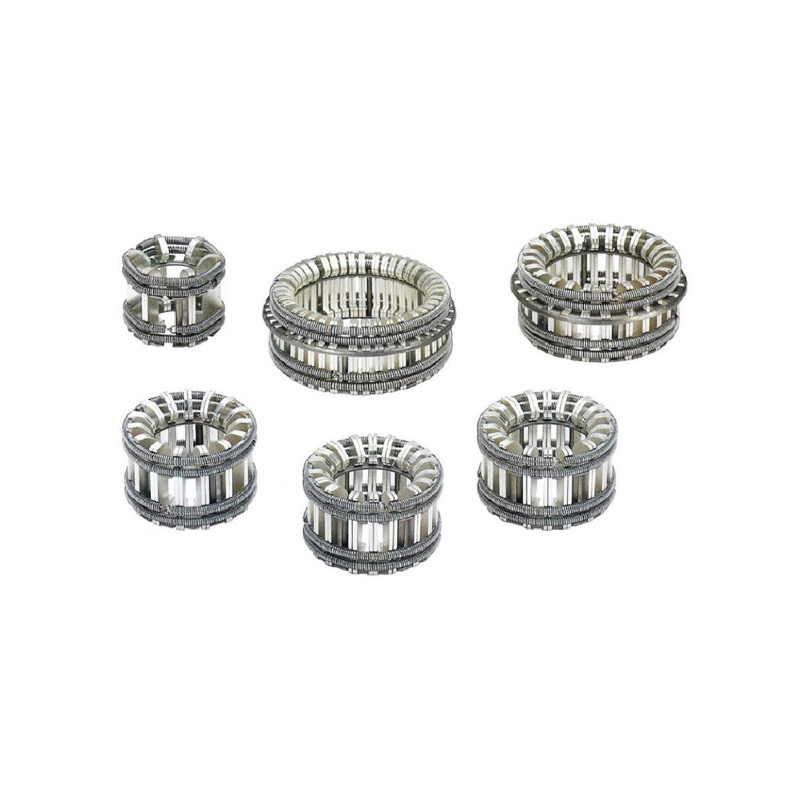

Stabilnost in učinkovitost električnih povezav neposredno vplivata na delovanje današnjih naprav, od avtomobilske elektronike do preciznih instrumentov. ATulipan kontaktse zaradi odlične elastičnosti, varne kontaktne sile in dolge življenjske dobe pogosto uporablja v vrhunskih konektorskih sistemih. Kot proizvajalec, zavezan visoko natančnim komponentam,Ningbo Richge Technology Co., Ltd.zagotavlja tulipanske kontakte, zasnovane za dosledno prevodnost in vrhunsko mehansko zanesljivost. Ta članek pojasnjuje, kako tulipanski kontakti delujejo, njihove ključne prednosti, tehnične parametre, aplikacije in zakaj so bistveni za sodobno industrijo.
Stikalo tulipana je zasnovano z več vzmetnimi prsti, razporejenimi v krožnem vzorcu. Ko parni zatič vstopi v vtičnico, se ti prsti enakomerno upognejo, da zagotovijo enakomeren pritisk in stabilen kontaktni upor. Ta struktura zagotavlja zanesljiv prenos tudi v okoljih z vibracijami, temperaturnimi nihanji ali visokimi tokovnimi zahtevami.
Glavne prednosti vključujejo:
Visoka kontaktna stabilnostzaradi večtočkovnega elastičnega vpetja
Dolga življenjska dobaz majhno obrabo vtičnice in zatiča
Odlična tokovna nosilnostzaradi povečanega površinskega stika
Vrhunska zmogljivost v okoljih, ki so nagnjeni k tresljajem
Enostavna montaža in vzdrževanje
Te funkcije pojasnjujejo, zakaj se industrije, kot so sistemi električnih vozil, industrijska avtomatizacija, vesoljska industrija, baterijski sklopi in oprema za testiranje, zanašajo na tulipanske kontakte.
Edinstvena struktura tulipanovega kontakta prinaša številne inženirske prednosti:
Več vzmetnih prstov zagotavlja3. Vrhunska prevodnost, ki zagotavlja stabilno električno pot, tudi če se en del mikro premika.
Elastične lastnosti prstov ohranjajo stalen pritisk, zmanjšujejo izgubo signala in preprečujejo trenutne prekinitve povezave.
Z večjo kontaktno površino omogočajo stiki tulipanovvišji tokovipreiti z manjšim uporom.
Zasnovana geometrija zmanjšuje trenje, kar zagotavlja enostavno priklapljanje in zmanjšuje mehansko obrabo.
Spodnji parametri predstavljajo tipične specifikacije, ki jih zagotavljaNingbo Richge Technology Co., Ltd., prilagojen za industrijske in elektronske aplikacije.
| Parameter | Opis |
|---|---|
| Material | Bakrova zlitina / berilijev baker / visokoprevodna medenina |
| Površinska obloga | Zlato, srebro, nikelj (prilagodljivo) |
| Kontaktna odpornost | ≤ 0,5 mΩ |
| Trenutna ocena | 5A – 150A (glede na velikost) |
| Delovna napetost | Do 1000V |
| Elastična sila | Prilagodljiv glede na premer čepa |
| Cikli vstavljanja | 10.000 – 100.000+ ciklov |
| Temperaturno območje | −40°C do +150°C |
| Združljivost pinov | Cilindrični zatiči, standardne testne sonde, EV terminali |
| Razpon velikosti | Notranji premer 2 mm – 40 mm |
Stiki tulipanov so široko sprejeti v sektorjih, kjerodvečne kontaktne točkeso kritični:
Električna vozila (EV)– priključki za baterije, polnilni moduli
Industrijska avtomatizacija– visokotokovne sponke, modularni konektorji
Sistemi za distribucijo električne energije– povezave zbiralk
Letalstvo in obramba– priključki, odporni na vibracije
Testiranje in merjenje– testne vtičnice, vmesniki sond
Medicinska elektronika– visoko zanesljiv prenos signala
Njihova struktura zagotavlja stabilno električno delovanje tudi v težkih ali zahtevnih okoljih.
Izbira pravilnega stika s tulipani je odvisna od več inženirskih vidikov:
Višji tokovi zahtevajo večje premere kontaktov ali izboljšano prevleko.
Vibracije, temperatura in mehansko gibanje vplivajo na izbiro prevleke in obliko vzmeti.
Natančno ujemanje dimenzij zagotavlja pravilno elastično silo in zanesljivo povezavo.
zlato: najboljše za signale nizke ravni in odpornost proti koroziji
Srebrna: idealno za visoko prevodnost toka
Nikelj: varčna zaščita z vzdržljivostjo
Aplikacije s pogostim spajanjem zahtevajo materiale višje kakovosti, kot je berilijev baker.
Veliko konektorjev odpove zaradi obrabe zaradi trenja, povečanega kontaktnega upora ali utrujenosti vzmetnega mehanizma. Tulip kontakti te težave rešujejo z:
Visoko ohranjanje elastičnostitudi po tisočih ciklih
Samocentrirano prileganjeza dosledno poravnavo
Zmanjšano tveganje poškodb oblokazaradi stabilne kontaktne sile
Nizki stroški vzdrževanja in zamenjave
Zaradi tega so tulipanski kontakti nepogrešljivi v industrijskih in energetskih aplikacijah, ki zahtevajo neprekinjeno delovanje.
Tulipanasti kontakt je okrogel elastični kontakt z več vzmetnimi prsti, zasnovan za stabilne električne povezave. Široko se uporablja v sistemih EV, industrijski avtomatizaciji, distribuciji električne energije in visoko zanesljivih priključkih.
Večtočkovna elastična struktura zagotavlja enakomeren pritisk in več kontaktne površine, kar zmanjšuje upor in preprečuje izgubo signala tudi pri tresljajih ali vročini.
Odvisno od materiala in prevleke, stik tulipanov izNingbo Richge Technology Co., Ltd.lahko vzdrži 10.000–100.000+ ciklov vstavljanja, hkrati pa ohranja stabilno delovanje.
Upoštevati morate nazivni tok, premer čepa, vrsto obloge, temperaturo okolja, ravni vibracij in zahtevano življenjsko dobo.
Tulipanski kontakt ponuja neprimerljivo stabilnost, dolgo življenjsko dobo in odlično električno zmogljivost, zaradi česar je prednostna izbira v sodobni industriji. Z močnimi inženirskimi zmogljivostmi in strogim nadzorom kakovosti,Ningbo Richge Technology Co., Ltd. zagotavlja visoko natančne tulipanske kontakte, prilagojene zahtevnim aplikacijam. Za tehnično svetovanje ali specifikacije po meri vas prosimostiknaša ekipa kadarkoli.
