Zaklepna naprava delovnega mehanizma ozemljitvenega stikala: skriti varnostni sistem za električno opremo Ozemljitveno stikalo

V visokonapetostnih in srednjenapetostnih električnih sistemih varnost ni dosežena samo z izolacijo in zaščitnimi napravami. Velik del električne varnosti je odvisen od mehanskega usklajevanja med različnimi komponentami, ki operaterjem preprečuje nepravilna preklopna dejanja.

TheZaklepna naprava delovnega mehanizma ozemljitvenega stikalaje ena od teh pomembnih varnostnih komponent. Zasnovan je za nadzor zaporedja delovanja med ozemljitvenim stikalom in drugo stikalno opremo, kar pomaga preprečiti nevarne operacije, kot je zapiranje ozemljitvenega stikala, medtem ko je tokokrog še pod napetostjo.

Čeprav je ta naprava običajno skrita znotraj stikalnih naprav, ima ključno vlogo pri zagotavljanju zanesljivega delovanja ter zaščiti opreme in osebja.

Kaj je blokirna naprava delovnega mehanizma ozemljitvenega stikala?

A Zaklepna naprava delovnega mehanizma ozemljitvenega stikalaje mehanski ali elektromehanski varnostni mehanizem, nameščen v sistemih stikalnih naprav za usklajevanje delovanja:

Ozemljitvena stikala

Odklopniki

Tovorna stikala

Odklopite stikala

Vrata omar in dostopne plošče

Njegov glavni namen je zagotoviti, da preklopne operacije sledijo vnaprej določenemu varnostnemu zaporedju.

Na primer:

Ozemljitveno stikalo je treba zapreti šele po odklopu glavnega tokokroga.

Vrata omarice naj ostanejo zaklenjena, ko lahko obstaja nevarna napetost.

Odklopnik ne sme biti zaprt, ko je ozemljitveno stikalo v nevarnem položaju.

Z ustvarjanjem fizičnih omejitev med upravljalnimi mehanizmi zaklepna naprava zmanjšuje možnost človeških napak pri upravljanju.

Zakaj je prepletanje ozemljitvenega stikala pomembno?

Električna oprema lahko ostane nevarna tudi po izklopu napajanja. Preostala napetost, nepravilna zaporedja preklopov ali nepričakovano napajanje lahko povzročijo resne nevarnosti.

Zanesljiv sistem zaklepanja pomaga rešiti več pogostih težav.

1. Preprečuje nepravilne preklopne operacije

V kompleksnih električnih sistemih bodo operaterji morda morali izvesti več preklopnih korakov.

Brez zaporne zaščite lahko nepravilna dejanja vključujejo:

Zapiranje ozemljitvenega stikala na tokokrogu pod napetostjo

Delovanje odklopnika v nevarnih pogojih

Odpiranje dostopnih vrat, preden je ozemljitev zaključena

Zaklepna naprava deluje kot mehanski "varuh pravil", ki omogoča le varna zaporedja delovanja.

2. Ščiti električno opremo

Nepravilno preklapljanje ni nevarno samo za ljudi, ampak lahko tudi poškoduje opremo.

Možne posledice vključujejo:

Kratki stiki

Obločne napake

Poškodba kontakta

Okvara izolacije

Pravilno zasnovan zaklepni mehanizem pomaga podaljšati življenjsko dobo opreme z zmanjšanjem neobičajnih operacij.

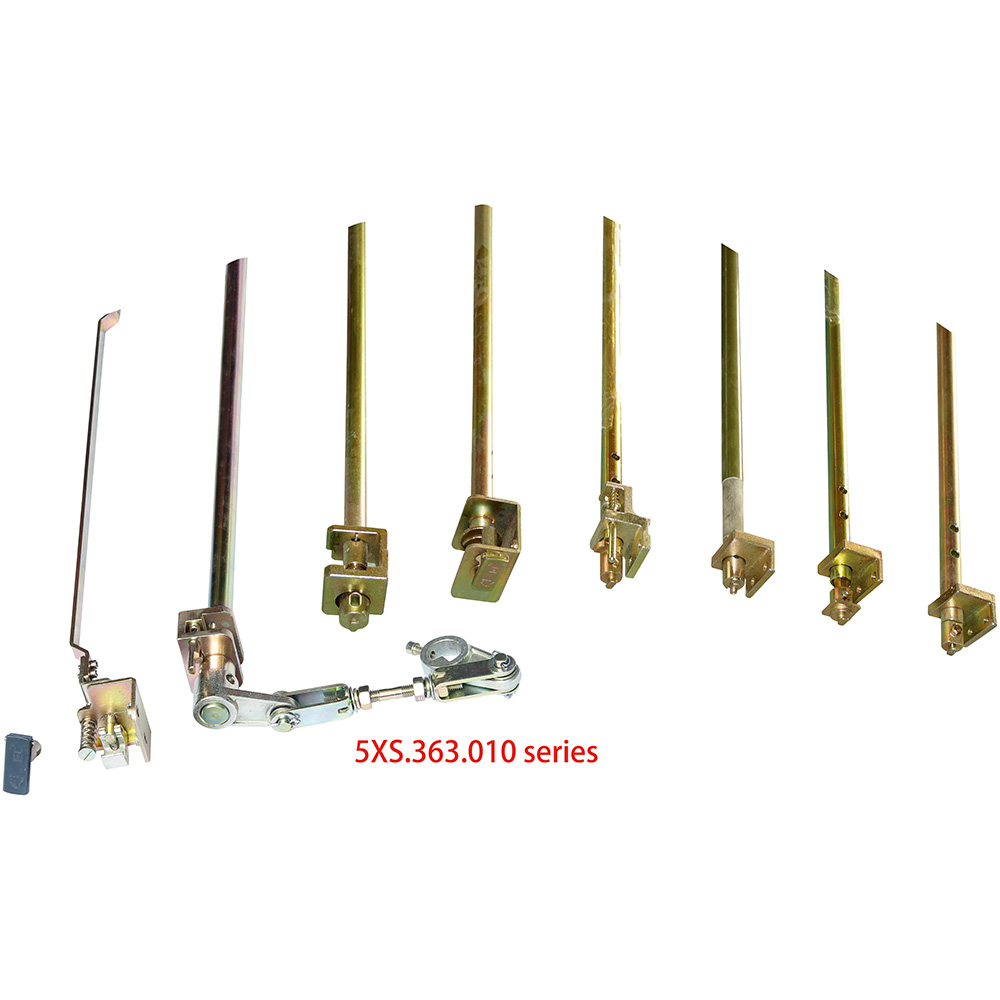

Kako deluje zaklepna naprava?

Načelo delovanja je odvisno od zasnove stikalne naprave, vendar večina sistemov uporablja kombinacijo mehanskega pozicioniranja in zaklepnih struktur.

Mehanska povezava

Mehanska zapora se pogosto uporablja zaradi svoje zanesljivosti.

Tipične komponente vključujejo:

Zaklepne plošče

Gredi

Vzvodi

Odmični mehanizmi

Indikatorji položaja

Mejni bloki

Ko se ena komponenta premakne v določen položaj, je drugi komponenti fizično onemogočeno delovanje.

Na primer:

Odklopnik se odpre.

Odklopno stikalo doseže položaj izolacije.

Delovanje stikala za ozemljitev postane na voljo.

Stikalo za ozemljitev se zapre.

Dostop za vzdrževanje je dovoljen.

Električna zapora

Nekateri sistemi uporabljajo tudi električne signale in senzorje.

Komponente lahko vključujejo:

Pomožni kontakti

Položajna stikala

Krmilni releji

Nadzorni moduli

Nadzorni sistem preveri stanje opreme, preden dovoli delovanje.

Industry Cold Knowledge: zakaj se mehanska povezava še vedno pogosto uporablja

S sodobno tehnologijo avtomatizacije mnogi domnevajo, da lahko elektronski nadzorni sistemi popolnoma nadomestijo mehansko zaščito.

Vendar pa je mehanska zapora še vedno pomembna, ker ni odvisna od:

Programska logika

Komunikacijska omrežja

Nadzor razpoložljivosti električne energije

Tudi med izpadom električne energije lahko mehanska zaklepna struktura še naprej zagotavlja fizično zaščito.

V mnogih električnih aplikacijah, ki so kritične za varnost, kombiniranje mehanske in električne zapore zagotavlja dodatno zaščito.

Glavne uporabe blokirnih naprav ozemljitvenega stikala

Srednjenapetostne stikalne naprave

Pogosto se uporablja v:

Distribucijska omrežja

Industrijski elektroenergetski sistemi

Podpostaje

Tovarniške električne sobe

Obročne glavne enote (RMU)

V kompaktni distribucijski opremi zaklepne naprave pomagajo pri usklajevanju:

Delovanje stikala za obremenitev

Delovanje ozemljitvenega stikala

Dostop do predala za kabel

Stikalne naprave v kovinskem ohišju

Za kovinsko oblečene in s kovino zaprte sisteme zaklepanje zagotavlja varno delovanje med različnimi predelki.

Ključni vidiki oblikovanja

Zanesljiva blokirna naprava delovnega mehanizma ozemljitvenega stikala mora upoštevati več dejavnikov.

Mehanska trdnost

Mehanizem mora vzdržati ponavljajoče se operacije brez deformacij ali okvar.

Pomembni dejavniki vključujejo:

Izbira materiala

Trdnost gredi

Natančnost zaklepanja

Odpornost proti obrabi

Natančnost delovanja

Naprava mora pravilno zaznati položaj stikala.

Slaba natančnost pozicioniranja lahko povzroči:

Nepopolno zaklepanje

Napačno dovoljenje za delovanje

Mehanske motnje

Življenjska doba

Stikalne naprave lahko delujejo več let, zato je za zaklepne komponente potrebna dobra vzdržljivost.

Zasnova vključuje:

Odpornost proti koroziji

Zahteve glede mazanja

Delovna frekvenca

Okoljski pogoji

Pogosti uporabljeni materiali

Različne komponente lahko uporabljajo različne materiale, odvisno od njihove funkcije.

Izbira materiala vpliva na:

Mehanska trdnost

Odpornost proti koroziji

Dolgoročna zanesljivost

Nasveti za vzdrževanje zaklepnih naprav

Čeprav so sistemi zaklepanja zasnovani za dolgo življenjsko dobo, so še vedno potrebni redni pregledi.

Priporočeni pregledi vključujejo:

Preverite mehansko gibanje

Zagotovite, da:

Gredi se premikajo gladko

Ključavnice se pravilno zaskočijo

Noben del ni zataknjen

Preglejte obrabne dele

Bodite pozorni na:

Vzmeti

Zatiči

Premikanje sklepov

Komponente naj bodo čiste

Prah in umazanija lahko vplivata na mehansko gibanje, zlasti v zunanjem ali industrijskem okolju.

Zaklepna naprava delovnega mehanizma ozemljitvenega stikala morda ni viden del električne opreme, vendar je bistvena varnostna komponenta v sodobnih sistemih stikalnih naprav.

Z nadzorovanjem razmerja med ozemljitvenimi stikali, odklopniki in mehanizmi dostopa pomaga preprečevati nevarne operacije, zaščititi električna sredstva in izboljšati varnost vzdrževanja.
