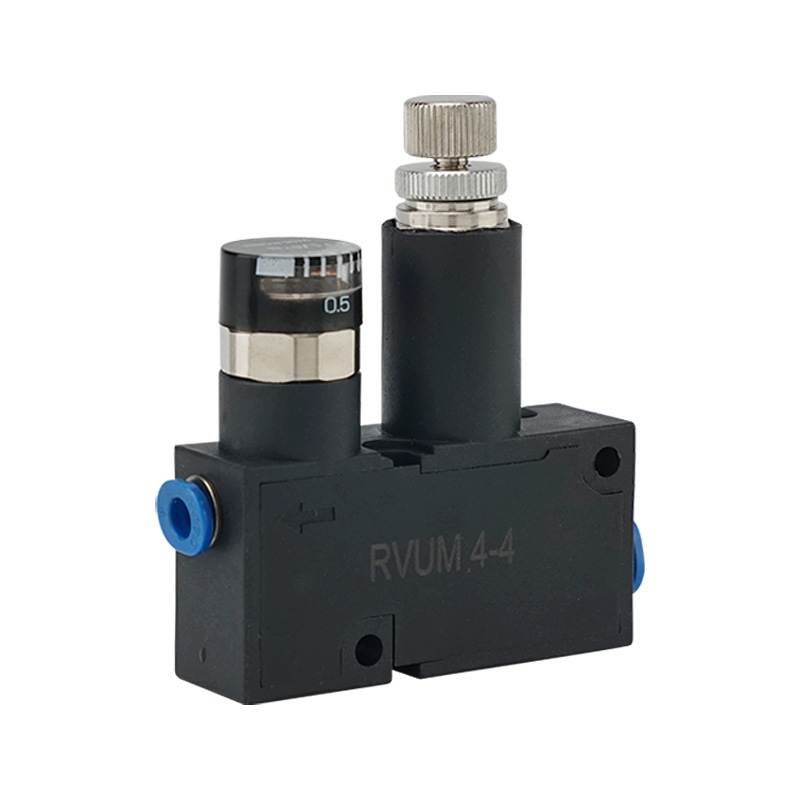

Mini ventil za regulacijo tlaka serije RVUM | Kompakten batni redukcijski ventil z neposrednim delovanjem in montažo z enim dotikom

Znamka: SOLH by Richge Technology | Izjemno kompakten natančen pnevmatski regulator tlaka

1. Pregled izdelka

     Serija SOLH RVUM je aultrakompaktni neposredno delujoči batni mikro ventil za regulacijo tlaka, posebej razvit za prostorsko omejena miniaturna pnevmatska vezja. Podpira reliefne (standardne) in nereliefne strukture, ki se ponašajo s prilagodljivimi možnostmi ravne/komolčne povezave, integriranimi priključki z enim dotikom in natančno regulacijo tlaka 0,1–0,8 MPa. Z izjemno majhno lahko zasnovo, raznolikimi montažnimi metodami in stabilnim izhodnim tlakom se široko uporablja v natančnih scenarijih z majhnim pretokom, kot so doziranje, vakuumska adsorpcija in pihanje mikro zraka, ter služi kot optimalna rešitev za stabilizacijo tlaka za miniaturno avtomatizirano opremo.

2. Osnovno pozicioniranje in načelo delovanja

     • Strukturno načrtovanje: Sprejema visoko natančno strukturo bata z neposrednim delovanjem, ki je na voljo v dveh različicah: standardni razbremenilni tip in izbirni nerazbremenilni tip, ki ustreza različnim zahtevam za regulacijo tlaka v tokokrogu.

     • Natančna stabilizacija tlaka: Največji vstopni tlak doseže 0,9 MPa, s stabilnim nastavljivim izhodnim tlakom v razponu od 0,1 MPa do 0,8 MPa. Razbremenilna zasnova samodejno izčrpava nadtlačni zrak za vzdrževanje konstantnega spodnjega tlaka.

     • Veljavni medij: Čisti stisnjen zrak, ki podpira delovanje mazanja brez olja, ki se popolnoma prilagaja čistim in natančnim pnevmatskim delovnim okoljem.

3. Izjemne lastnosti izdelka

  3.1 Izjemno kompaktno in lahko ohišje

     Celotno ohišje ventila ima miniaturno integrirano zasnovo z izjemno majhnim zasedenim prostorom. Popolnoma primeren je za vgradnjo opreme, montažo na ploščo in postavitev ozkega prostora za pripravo, kar uresničuje optimizacijo brez zasedenosti prostora za miniaturne pnevmatske sisteme.

  3.2 Prilagodljiva napeljava cevi z enim dotikom

     Vrata IN in OUT podpirajo prosto preklapljanje ravnih in kolenskih vrst. Združljiv z metričnimi φ4/φ6 in imperialnimi 5/32"/1/4" pnevmatskimi cevmi. Namestitev vtičnika brez orodja močno izboljša cevovode na kraju samem in učinkovitost spreminjanja z močno združljivostjo.

  3.3 Visoko natančna stabilna regulacija tlaka

     Profesionalni manometer 0–0,8 MPa je opremljen z natančnostjo regulacije ±5 % FS. Zagotavlja izjemno stabilen izhodni tlak za scenarije natančnosti z majhnim pretokom, kot so samodejno doziranje, vakuumska adsorpcija obdelovanca, mikro pihanje zraka in nadzor pozicioniranja, s čimer se učinkovito izogiba nihanju tlaka, ki vpliva na natančnost izdelka.

  3.4 Različni načini namestitve

     Podpira neodvisno neposredno namestitev in namestitev integrirane gruče v oklepaju. Prilagodljivo se lahko prilagaja različnim zahtevam glede postavitve opreme, pri čemer uresničuje enotočkovno neodvisno regulacijo tlaka in integriran centraliziran nadzor tlaka z več zankami.

  3.5 Vzdržljivo in zanesljivo delovanje

     Telo ventila je izdelano iz visoko trdne aluminijeve zlitine in smolnega materiala z odlično odpornostjo proti koroziji in strukturno stabilnostjo. Delovna temperatura se giblje od 0 ℃ do 60 ℃ (okolje brez zmrzovanja), kar zagotavlja dolgotrajno stabilno delovanje v scenarijih industrijske proizvodnje.

4. Splošne tehnične specifikacije

5. Pravila kodiranja modela in primeri izbire

  5.1 Popolna definicija modela

     Standardna oblika modela: RVUM - [Tube Spec] - [Tube Spec] - [Pripona]

     • RVUM: Koda serije za ultrakompaktni mini regulator tlaka bata

     • Specifikacija cevi: 04=φ4mm, 06=φ6mm, 08=φ8mm

     • Pripona A: Opremljen z natančnim manometrom

 5.2 Pogosti primeri uporabe modela

     • RVUM6-6: Osnovni model z ravnim vstopom φ6 + ravnim izstopom φ6, za običajna miniaturna pnevmatska vezja

     • RVUM6-6-A: φ6 ravno dovod in odvod z vgrajenim manometrom, ki omogoča vizualno regulacijo tlaka

     • RVUM4-6: φ4 ravni dovod + φ6 kolenasti izhod, asimetrični model majhnega kalibra za ozek prostor in cevovode z mikro pretokom

6. Tipični scenariji uporabe

     • Oprema in priprave za mikro avtomatizacijo: Veliko se uporablja v elektronski opremi 3C, medicinskih napravah, majhnih robotskih rokah in nastavkih za natančno orodje.

     • Natančna regulacija majhnega pretoka: Profesionalno za samodejno doziranje, vakuumsko adsorpcijo obdelovancev, mikro čiščenje s pihanjem zraka in natančno pozicioniranje tlaka.

     • Kompakten integriran sistem: Idealno za vgrajeno opremo, montažo na ploščo in integrirane pnevmatske sisteme z več zankami.

     • Zadnji tokokrog elektromagnetnega ventila: Neposredno nameščen za elektromagnetnimi ventili za sekundarno zmanjšanje tlaka in stabilen izhod tlaka, ki odpravlja nihanje zračnega tlaka.

7. Vodnik za primerjavo in izbiro serije izdelkov

Povzetek v enem stavku

     Mini regulator tlaka serije SOLH RVUM združuje ultrakompaktno velikost, prilagodljive cevi z enim dotikom in natančno regulacijo tlaka 0,1–0,8 MPa, kar je najbolj primerna rešitev za stabilizacijo tlaka z visoko stabilnostjo za prostorsko omejena mikro pnevmatska vezja in natančno avtomatizirano opremo z majhnim pretokom.
