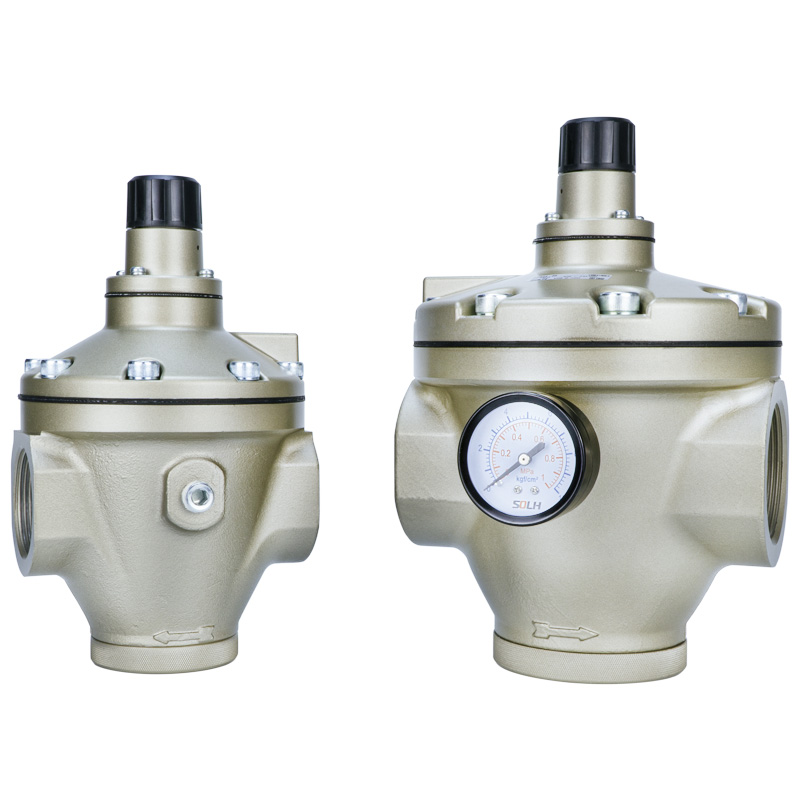

Pilotni regulator tlaka serije AR (SOLH podjetja Richge Technology)

Znamka:SOLH podjetja Richge Technology (睿其格科技)

Pozicioniranje izdelka

     Pilotno upravljani regulatorji SOLH AR pokrivajo celotne modele AR425/435/625/635/825/835/925/935. S sprejetjem notranje razbremenilne strukture pilota je ta serija namenjena srednje visokim tlakom, velikim pretokom, dolgim ​​in visoko natančnim glavnim zračnim cevovodom. V primerjavi s standardnimi regulatorji z neposrednim delovanjem zagotavlja vrhunsko natančnost regulacije, večji pretok in močnejšo zmogljivost proti nihanju tlaka.

Zgradba in princip delovanja

     Struktura: Notranji pilotni razbremenitev s stalnim odzračevanjem krmilnega zraka

     1. Vhodni stisnjen zrak se razdeli na glavni pretočni kanal in neodvisno pilotno krmilno vezje.

     2. Tlak krmilnega zraka potiska membrano, da prilagodi odprtino glavnega tuljava za stabilen izhodni tlak.

     3. Vgrajena funkcija razbremenitve samodejno izčrpa odvečni sekundarni tlak za vzdrževanje konstantnega izhodnega tlaka.

     4. Konstanten pretok odzračevalnega zraka pri okoli 5 L/min zagotavlja izjemno hiter odziv in izjemno natančnost regulacije.

Ključne lastnosti izdelka

     1. Velik pretok in visokotlačna ocena

     Največji delovni tlak doseže 1,0 MPa z 1,5 MPa dokaznega tlaka. Velikosti vrat segajo od 1/4" do 2", kar se popolnoma ujema s tovarniškimi glavnimi linijami in centraliziranimi sistemi za dovod zraka.

     2. Izjemno visoka natančnost regulacije

     Histereza ≤0,02 MPa in ponovljivost ≤0,01 MPa. Izhodni tlak ostane enakomeren tudi pri močnih spremembah vstopnega tlaka ali trenutnem skoku pretoka.

     3. Dvojno območje tlaka znotraj istega telesa

     3.1 Pripona 25 model: 0,05–0,83 MPa za splošne visokotlačne industrijske aplikacije

     3.2 Model s pripono 35: 0,02–0,20 MPa za scenarije natančnega krmiljenja pri nizkem tlaku

     4. Integrirana avtomatska razbremenitev nadtlaka

     Dodaten zunanji varnostni ventil ni potreben. Vgrajena razbremenilna struktura stabilizira izhodni tlak in preprečuje vpliv tlaka na spodnje pnevmatske komponente.

     5.Stabilna, vzdrževanju prijazna konstrukcija

     Delovna temperatura se giblje od -5 ℃ do +60 ℃. Ohišje iz tlačno ulite aluminijeve zlitine podpira delovanje brez mazanja in poljubno orientacijo namestitve.

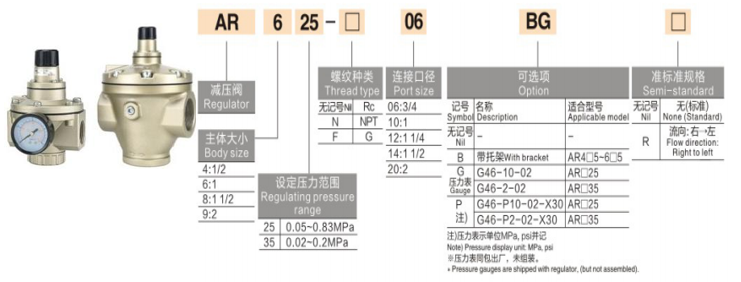

Tabela modelov in specifikacij

Splošni tehnični parametri

     1. Veljavni medij: suh ali namazan stisnjen zrak

     2. Največji vstopni tlak: 1,0 MPa

     3. Konstantna poraba odzračevanja: pribl. 5 L/min (ANR)

     4. Standardni priključek: navoj 1/4".

     5. Vrsta strukture: notranji pilot, reliefna zasnova s ​​stalnim odzračevanjem

Tipične aplikacije

     1. Tovarniški glavni zračni cevovodi in centralizirane postaje za dovod zraka

     2. Oprema z velikim pretokom, opremljena z velikimi cilindri, zračnimi motorji, napravami za pihanje zraka in sušenje

     3. Natančno pnevmatsko krmiljenje: preskusne naprave, oprema za pozicioniranje, nadzor napetosti in hidravlične stiskalnice

     4. Cevovodi z močnimi nihanji tlaka in prenos zraka na velike razdalje

     5. Dvostopenjski sistemi za zmanjšanje tlaka od visokotlačnih zračnih rezervoarjev do srednjetlačne proizvodne opreme

Povzetek jedra

     Serija pilotov AR združuje notranjo razbremenilno strukturo pilota, veliko pretočno zmogljivost, visoko natančnost, dvojna izbirna območja tlaka in funkcijo stalnega samodejnega odzračevanja. Služi kot optimalna rešitev za uravnavanje tlaka za glavne zračne kanale, opremo z visokim pretokom in visokonatančne visokotlačne pnevmatske tokokroge.

Primerjava izbire: Direct AR / Pilot AR / VEX1

     1. Neposredno delujoči AR (AR20~60): majhen pretok, ekonomičen strošek, standardna natančnost regulacije za majhne vejne tokokroge

     2. Pilot AR (AR425~935): Srednji do velik pretok, visoka natančnost, namenjen glavnim zračnim cevovodom v tovarni

     3. Serija VEX1: izjemno velik pretok, 3-portna izpušna zasnova, večstopenjska nastavitev tlaka in izjemno hitra razbremenitev
