Kompaktni razbremenilni ventil serije AP100

Znamka:SOLH podjetja Richge Technology (睿其格科技)

Pozicioniranje izdelka

     Serija AP100 je vzmetni kompaktni razbremenilni ventil z neposrednim delovanjem za miniaturna pnevmatska vezja. Ko tlak preseže prednastavljeno vrednost, samodejno odvaja odvečni zrak, da stabilizira sistemski tlak. Z majhno velikostjo in enostavno nastavitvijo tlaka služi kot zaščita pred nadtlakom in komponenta za nadzor zgornje meje tlaka za kompaktno pnevmatsko opremo.

Zgradba in princip delovanja

     --Zgradba: neposredna vzmetna povratna razbremenilna zasnova brez pilotskega nadzora

     --Delovna logika Zaprto stanje: Tlak v sistemu nižji od nastavljene vrednosti Odprto stanje: Tlak v sistemu doseže ali preseže nastavljeno vrednost, zrak se odvaja v okolico Stanje ponastavitve: Ventil se ponovno zapre, ko tlak pade pod prednastavljeni prag

     --Enostaven mehanski sklop, sestavljen iz nastavitvenega gumba, vzmeti in tuljave

     --Opozorilo: ni certificiran kot standardni varnostni ventil JIS, samo za regulacijo tlaka in nadzor nadtlaka v tokokrogu

Ključne osnovne lastnosti

1. Ultra-kompaktna lahka posamezna enota

     Skupna mera 69×40 mm, neto teža le 0,12 kg. Neodvisna zasnova z enim ohišjem podpira neposredno namestitev, kar je popolnoma primerno za ozke in vgrajene postavitve opreme.

2. Gumb za nastavitev brez orodja, ki ga je mogoče zakleniti

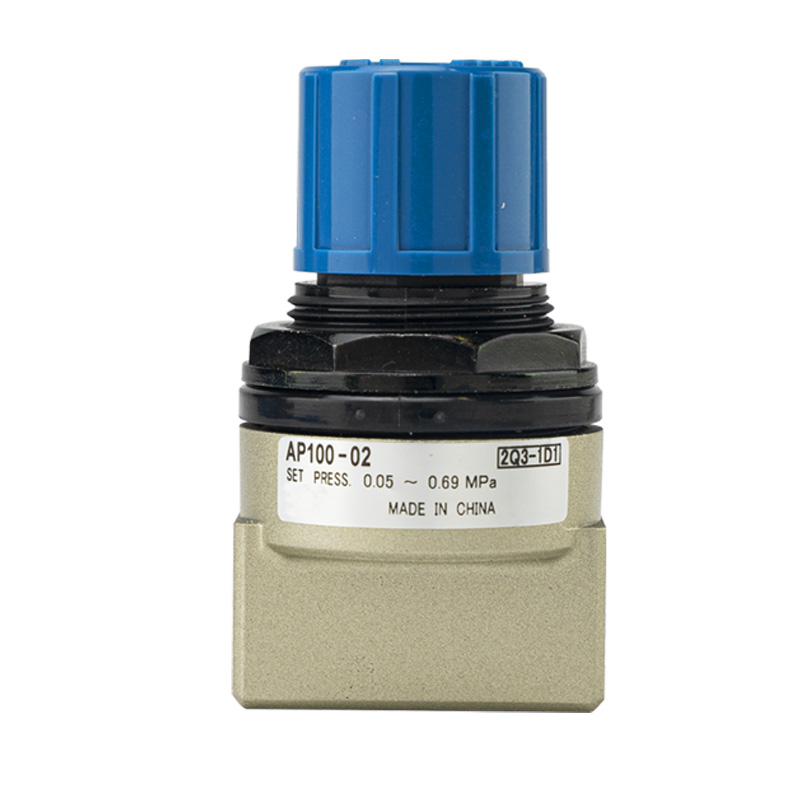

     Modri ​​zgornji gumb omogoča neposredno nastavitev pritiska brez dodatnega orodja. Zaklepna struktura preprečuje nenameren premik tlaka zaradi vibracij ali napačnega delovanja za stabilno dolgoročno delovanje.

3. Dvojna nastavljiva območja tlaka in visok reliefni pretok

     Nastavljivo območje standardnega modela: 0,05–0,69 MPa Nizkotlačna različica X201: 0,02–0,2 MPa Največji dovoljeni delovni tlak doseže 1,0 MPa; velik notranji pretočni kanal zagotavlja hitro sprostitev tlaka.

4. Raznolike možnosti navojev in prilagodljiva montaža

     Razpoložljive velikosti vrat: 1/8"(01), 1/4"(02) Prilagodljivi standardi navojev: Rc, NPT, G navoj Dva načina namestitve: neposredna navojna montaža ali pritrditev z nosilcem. Jasna oznaka IN/OUT zagotavlja namestitev enosmernega zračnega toka.

5. Odporen proti koroziji in stabilna dolga življenjska doba

     Ohišje ventila iz tlačno ulite aluminijeve zlitine s široko temperaturno toleranco od -5 ℃ do +60 ℃. Zasnovan za suh stisnjen zrak, delovanje brez mazanja znižuje stroške vzdrževanja.

Tabela tehničnih specifikacij

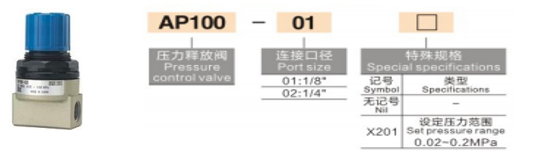

Opredelitev kode modela

Primer: AP100-02-B-N

     --AP100: Osnovna serija izdelkov

     --01 / 02: Ustrezna dimenzija vrat

     --B: Opremljen z montažnim nosilcem; prazno = brez oklepaja

     --N: navoj NPT; prazen = standardni navoj Rc; F = G navoj

     --Pripona X201: Različica za nastavitev nizkega tlaka

Tipični scenariji uporabe

     Odbojnik cilindra in absorpcija udarcev v končnem položaju Zaščita pred nadtlakom za spodnje regulatorje tlaka Kompaktne šablone in majhna oprema za avtomatizacijo za 3C, elektronsko in medicinsko industrijo Zaklepanje zgornje meje tlaka za splošne pnevmatske zračne tokokroge Laboratorijski testni in eksperimentalni cevovodi, ki zahtevajo zgornjo mejo konstantnega tlaka。

Povzetek v enem stavku

     Neodvisni kompaktni razbremenilni ventil AP100 vključuje nastavitev gumba, ki ga je mogoče zakleniti, nastavljivo območje 0,05–0,69 MPa in strukturo neposredne montaže, kar je optimalna rešitev za nadzor zgornje meje tlaka miniaturnih pnevmatskih sistemov.
