Zamaški valj serije RSQ | Pnevmatski zaustavitveni valj s fiksno višino namestitve

Blagovna znamka: SOLH by Richge Technology

1. Pregled izdelka in osnovne strukturne značilnosti

     Serija SOLH RSQ je omejevalni cilinder s fiksno višino namestitve, zasnovan za avtomatizirano pozicioniranje transportne linije in omejevanje obdelovanca. Zajema velikosti izvrtin od φ12 mm do φ50 mm s standardnimi gibi od 10 mm do 30 mm. S togo strukturo s fiksno višino, vgrajenim blažilnikom, 10 izbirnimi tipi koncev drogov in 4-stransko montažo z magnetnim stikalom RSQ cilinder zagotavlja poceni in visoko zanesljive zaustavitvene rešitve za blokiranje transportnih postaj, pozicioniranje palet in omejevanje obdelovancev, ki služi kot standardna osrednja komponenta za avtomatizirane transportne sisteme.

  1.1 Toga struktura s fiksno višino

     Za razliko od po višini nastavljive serije RSG ima serija RSQ nenastavljivo zasnovo fiksne višine namestitve. Odlikuje ga preprostejša struktura, večja splošna togost in hitrejša namestitev na kraju samem, ki se popolnoma ujema s postavitvami postaj s fiksno višino in odpravlja postopke umerjanja višine.

  1.2 Vsestranska prilagoditev koncev več palic

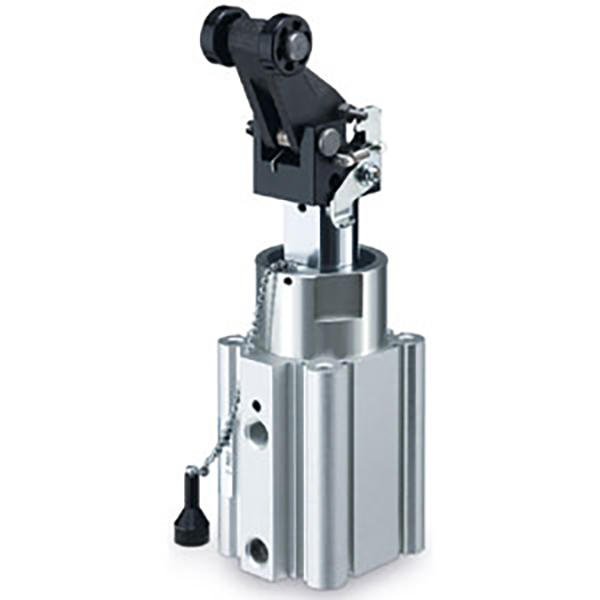

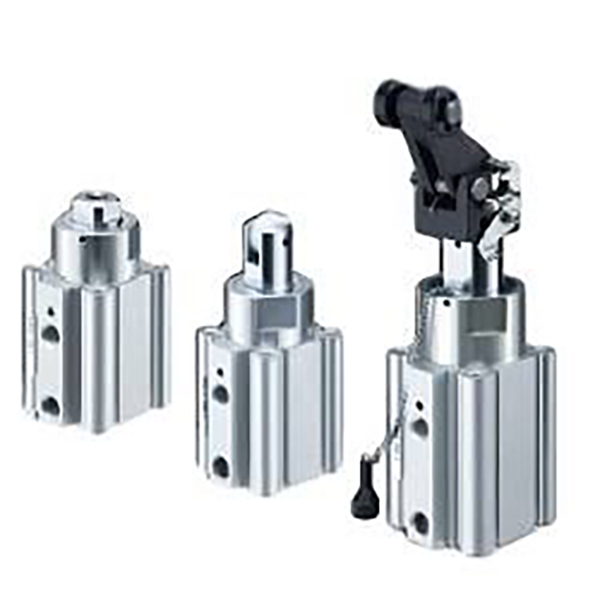

     Opremljen z 10 vrstami koncev palic, vključno z okroglo palico, poševnim rezom, valjčnimi in vzvodnimi strukturami, ki v celoti pokrivajo scenarije ustavljanja lahkih, srednjih in težkih bremen. Vrste vzvodov (L/B/C/D/E) imajo vgrajeno zasnovo hidravličnega blažilnika z odlično absorpcijo energije in močno odpornostjo na udarce za delovne pogoje pri visoki frekvenci in težkih udarcih.

  1.3 Prilagodljiva namestitev in postavitev stikala

     Ohišje cilindra podpira 4-stransko namestitev magnetnega stikala (združljivo s stikali serije D-A9□/M9□/P3DWA) brez dodatnega pribora za montažo. Na voljo sta dva standardna načina montaže: montaža skozi luknjo tipa B (standardna) in montaža z luknjo z dvojnim navojem tipa A, ki se prilagaja različnim okvirjem opreme in prostorom za namestitev.

  1.4 Zasnova brez olja in z dolgo življenjsko dobo

     Izbirni načini z dvojnim delovanjem, povratno vzmetjo z dvojnim delovanjem in z enojnim delovanjem (podaljšanje vzmeti) izpolnjujejo različne zahteve delovanja. Standardni gumijasti odbojnik zagotavlja stabilno delovanje. Batnica je obdelana s trdim kromom, telo cilindra pa je podvrženo postopku trdega eloksiranja, kar zagotavlja izjemno odpornost proti obrabi in udarcem. Zasnova delovanja brez olja se prilagaja čistim delovnim okoljem brez prahu z nizkimi stroški vzdrževanja.

2. Dokončajte pravila za poimenovanje modelov in primere naročil

  1. Tipični primeri modelov: RSQB20-15, RSDQL32-20

  2. Primeri standardnega naročila

     • Standardni model nemagnetnega obroča: RSQB20-15 (brez magnetnega obroča, montaža skozi luknjo, izvrtina φ20, gib 15 mm, standardni okrogli konec palice)

     • Model hidravličnega blažilnika z magnetnim obročem: RSDQL32-20 (vgrajen magnetni obroč, montaža skozi luknjo, izvrtina φ32, gib 20 mm, zavorni konec v obliki vzvoda)

3. Splošni tehnični parametri (20 ℃, 0,5 MPa standardni pogoj)

  3.1 Osnovne specifikacije

     • Način delovanja: Dvojno delujoč, povratna vzmet, dvojno delujoč, enostransko delujoč (podaljšek vzmeti)

     • Razpon delovnega tlaka: 0,05 ~ 1,0 MPa; Preizkusni tlak: 1,5 MPa

     • Temperatura okolja: -10℃~70℃ (brez stikala); -10℃~60℃ (s stikalom)

     • Hitrost delovanja bata: 50~500mm/s

     • Način medpomnilnika: Standardni gumijasti blažilnik; Tipi vzvodov, opremljeni z vgrajenim hidravličnim blažilnikom

     • Način mazanja: Delovanje brez olja

  3.2 Standardna kombinacija vrtine in giba

3.3 Teoretična zavorna sila (enota: N @0,5 MPa, dvojno delujoča)

3.4 Teža izdelka (enota: kg pri 20 mm giba, serija RSQ)

4. Vrste koncev palic in primerni scenariji

5. Tipični scenariji uporabe

     • Zaustavitev montažne linije: Uporablja se za zaustavitev palet, pozicioniranje postaj in preprečevanje premikanja za montažne linije elektronskih in gospodinjskih aparatov. Zasnova s ​​fiksno višino se popolnoma ujema s standardnimi postavitvami transportnih linij.

     • Omejevanje transportne linije: Primerno za zaustavitev obdelovancev na tračnih in valjčnih transporterjih, pozicioniranje prenosne postaje in blokiranje divergentnih/združitvenih linij. Več možnosti koncev drogov se prilagaja različnim stopnjam obremenitve.

     • Avtomatizirane postaje za obdelavo: Idealno za omejevanje nakladanja/razkladanja obdelovalnih strojev, pozicioniranje pakirnega stroja in zaustavitev nadzorne postaje, kar zagotavlja stabilno ciklično delovanje brez motenj.

     • Scenariji ustavljanja v težkih razmerah: Uporablja se za zaustavitev težkih palet in plošč za orodje, pozicioniranje varilne postaje. Vrsta ročice hidravličnega blažilnika se učinkovito upira močnim udarcem in visokofrekvenčnim tresljajem.

6. Vodnik za hitro izbiro v 3 korakih

  1. Izbira velikosti izvrtine: Izberite izvrtino glede na dejansko zaustavitveno obremenitev. Upoštevajte pravilo: teoretična zavorna sila ≥ dejanska obremenitev × 2 varnostni faktor. φ16~φ20 za lahke obremenitve, φ32 za srednje obremenitve, φ40~φ50 za težke obremenitve.

  2. Izbira kapi: Standardni hod je od 10 mm do 30 mm. Rezervirajte 5~10 mm dodatnega giba glede na višino obdelovanca, da preprečite mehanske motnje.

  3. Izbira konca droga

￮ Majhna obremenitev in nizka hitrost: izberite vrsto okrogle palice ali poševnega reza

￮ Visoka hitrost in majhna obremenitev: Izberite vrsto valja

￮ Močna obremenitev in visokofrekvenčni udarec: izberite vrsto ročice hidravličnega blažilnika (B/C/D/E)

Povzetek v enem stavku

     Zamaški cilindri s fiksno višino serije SOLH RSQ imajo togo fiksno montažno strukturo, različne možnosti koncev palic, 4-stransko namestitev stikala in dolgo življenjsko dobo brez olja, kar zagotavlja stroškovno učinkovite, stabilne in na udarce odporne standardne rešitve za zaustavljanje za različne avtomatizirane tekoče trakove in predelovalne postaje.
