Aluminijast lahek okrogel valj serije CG1 / CDG1

Znamka: SOLH by Richge Technology

Pregled izdelka

    Aluminijast lahek okrogel valj SOLH CG1/CDG1, izvrtina φ20~100 mm, zamenjava za staro serijo SMC CA1 s popolnoma zamenljivimi montažnimi dimenzijami. Značilnosti: lahka, univerzalna namestitev, prilagodljiva postavitev cevi, nizek hrup in visoka hitrost. Pogosto se uporablja v avtomatiziranih transportnih linijah, elektronski opremi, pakirnih strojih, opremi lahke industrije za lahke in srednje obremenitve, dolgi hod in visokofrekvenčne batne aplikacije.

Osnovna struktura in značilnosti oblikovanja

   1. Standard: Nova generacija SMC lahkega okroglega cilindra, neposredna zamenjava za serijo CA1.

   2. Material: cev in končni pokrovi iz ekstrudiranega aluminija, trda kromirana batnica. 30 % lažji od običajnih standardnih jeklenk, visoka trdnost in dobro odvajanje toplote.

   3. Struktura: Končni pokrovi z navojem, ravne okrogle oblike, enostavno razstavljanje in vzdrževanje. 4 usmerjene zračne odprtine (90° interval), zelo prilagodljiva razporeditev cevi.

   4. Različice delovanja

     -- CG1B z dvojnim delovanjem: dovod zraka na obeh koncih, najpogostejši standardni model

     -- CG1S / CG1T enojno delovanje: S=povratna vzmet; T=razteg vzmeti, samodejna ponastavitev po prekinitvi zraka

     -- CG1W ​​Dvojna palica: palica podaljšana na obeh straneh, sinhrono gibanje, izboljšana zmogljivost proti torziji

     -- Nevrtljiva palica CG1K: šesterokotna batnica za natančno pozicioniranje in preprečevanje zvijanja

   4. Blazina: standardna gumijasta blazina; zračna blazina (pripona A) neobvezna za zmanjšanje udarca in hrupa pri visoki hitrosti.

   5. Tesnjenje: kompozitno tesnilo z nizkim trenjem z utorom za rezervoar za olje, nizek zagonski tlak, delovanje brez olja, življenjska doba ≥8 milijonov ciklov.

   6. Zaznavanje položaja: CDG1 opremljen z vgrajenim magnetnim obročem, združljiv s samodejnimi stikali M9B/A93/Z73 za povratno informacijo o položaju bata; CG1 brez magneta, ne more namestiti magnetnih stikal.

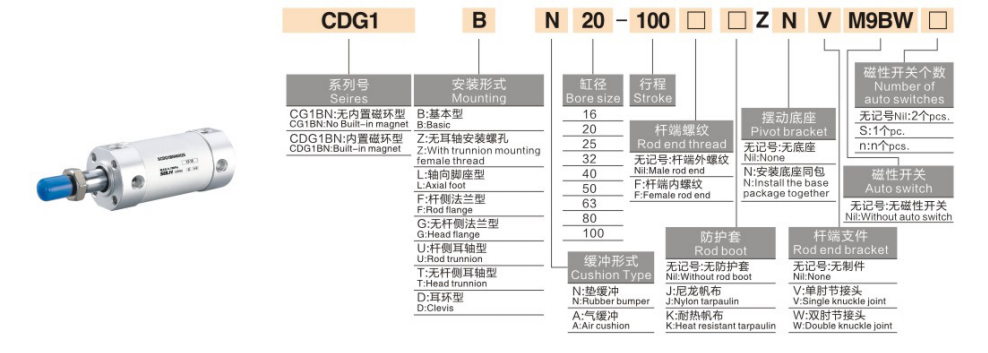

Celotno pravilo kodiranja modela

   1. Primer modela: CDG1BN25-100Z

   2. Referenčni primeri standardnega naročila

     -- CDG1BN32-200Z: Vrtina 32, gib 200, dvojno delujoč, vgrajen magnet, notranji navoj palice

     -- CDG1S40-100Z: Vrtina 40, gib 100, povratna vzmet z enojnim delovanjem, vgrajen magnet

     -- CDG1K50-150Z: vrtina 50, gib 150, šesterokotna batnica brez vrtenja

Univerzalne osnovne tehnične specifikacije

Teoretični potisk in vlečna sila pri 0,5 MPa (enotna palica, enota: N)

   1. Dvojno delujoči CG1B

  2. CG1S z enojnim delovanjem (povratna vzmet pri 0,5 MPa)

Montažne oblike in izpeljani modeli

   1. Možnosti namestitve

     -- B Osnovni tip: Neposredna namestitev prek navoja končnega pokrova (najpogostejši)

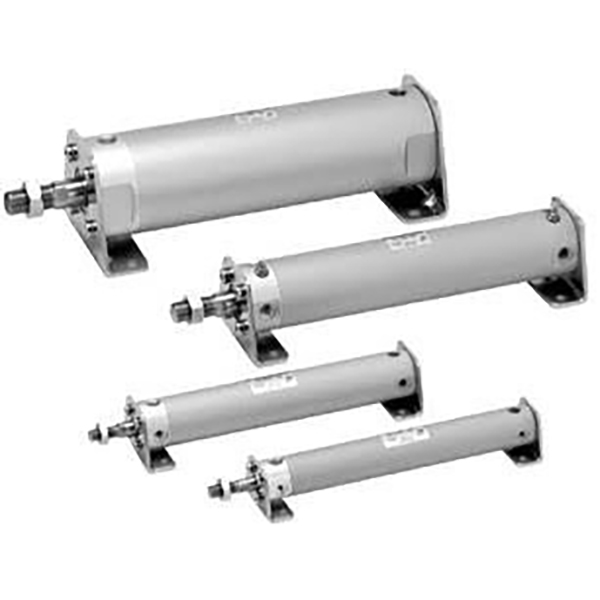

     -- L Nožni nosilec: Aksialni nožni nosilec za stransko namestitev

     -- Prirobnica F/G: pritrditev plošče prirobnice na strani palice/na strani glave

     -- C/D zaklep: enojni zaklep/dvojni zaklep za nihajni mehanizem

     -- E Trunnion: nosilec na glavi za obračanje in nihanje

   2. Glavna izvedena serija

     -- CDG1B: standardno dvojno delovanje z vgrajenim magnetom

     -- CDG1S/T: povratna vzmet z enojnim delovanjem/podaljšanje vzmeti

     -- CDG1W: Dvojna palica z dvojnim delovanjem

     -- CDG1K: Nevrtljiva šesterokotna batnica

     -- CDG1R: tanka različica za neposredno montažo za omejen aksialni prostor

     -- CDG1KR: Neposredna montaža + dvojno delujoča nerotacijska palica

Vodnik za hitro izbiro v 3 korakih

   1. Izbira izvrtine: Izračunajte zahtevani potisk in vodoravno obremenitev, rezerva ≥50 % varnostne rezerve; dajte prednost CG1 za lahke do srednje obremenitve in aplikacije z dolgim ​​hodom.

   2.  Potrditev giba: dodajte dodatnih 10~20 mm roba hoda; Največji hod: dvojno delujoč ≤1000 mm, enojno delujoč ≤300 mm.

   3. Ujemanje konfiguracije

     -- Delovanje: Dvojno delujoč → B; povratna vzmet z enosmernim delovanjem → S; zahteva proti zvijanju → K

     -- Blazina: Dodajte pripono A zračna blazina pri delovni hitrosti >500 mm/s

     -- Povratne informacije o položaju: izberite model, opremljen z magnetom CDG1, ki se ujema s samodejnimi stikali M9B/A93

Povzetek v enem stavku

     Aluminijasti lahki okrogli valj SOLH CG1/CDG1 je v celoti zamenljiv s serijo SMC CA1, lahek dizajn z večsmernimi cevmi, več možnosti namestitve, idealen linearni aktuator z dolgim ​​hodom za proizvodne linije za pakiranje, tekoče trakove in elektronsko avtomatizacijo.
