Znamka: SOLH by Richge Technology

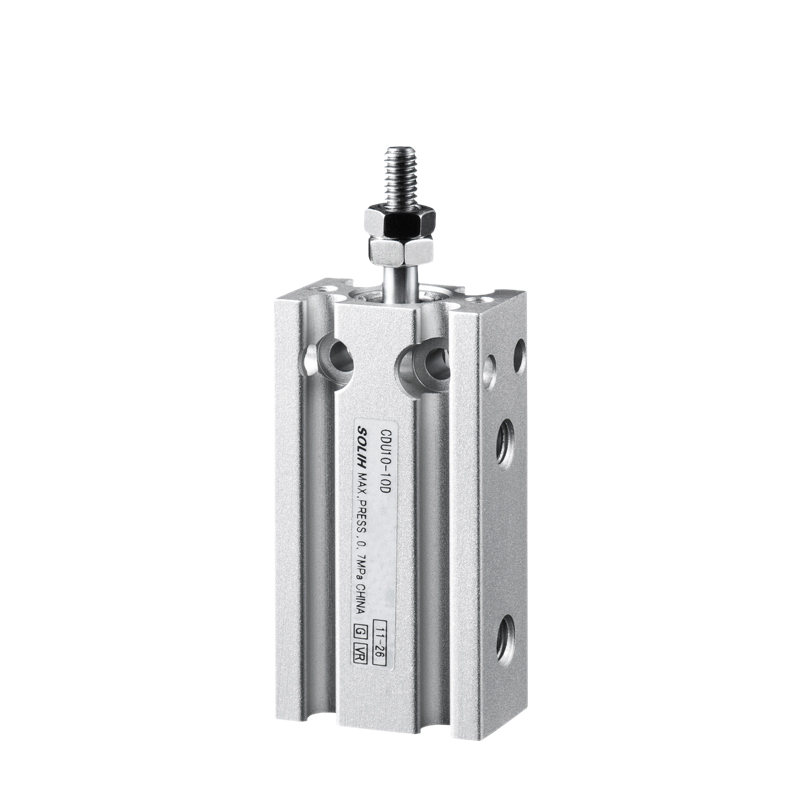

SOLH CU/CDU serija pravokotnih valjev brez bloka. Luknje za montažo na več površin omogočajo neposredno namestitev v kateri koli smeri brez nosilcev. Izjemno tanka kompaktna zasnova, ki se široko uporablja za potiskanje, vpenjanje in pozicioniranje lahkih obremenitev v opremi za avtomatizacijo z omejenim prostorom za namestitev.
|
Model |
Funkcija |
Aplikacija |
| CU |
Brez magnetnega obroča ni mogoče namestiti magnetnih stikal |
Stroškovno občutljivi projekti brez povratnih informacij o položaju |
| CDU |
Vgrajen magnet, podpira magnetne senzorje CMSH/DMSH |
Potrebujete zaznavanje položaja podaljšanja/navleka |
| CUK/CDUK |
Nerotacijska batnica |
Kot obdelovanca mora biti fiksen, preprečiti vrtenje gredi |
| CUW/CDUW |
Dvojna batnica, integrirano vodilo, proti torziji |
Aplikacije s stransko obremenitvijo in silo zamika |
-- Večsmerna montaža: namestitev od spodaj, stranske ali čelne strani, prihranite montažni nosilec;
-- Tanko pravokotno telo, 40 % tanjše od standardnega cilindra ojnice;
-- Več struktur: standardna enojna palica, palica proti vrtenju, dvojno vodena palica;
-- Različica z vgrajenim magnetom (CDU) z nastavljivimi režami za senzorje;
-- Samomazalni ležaji, neprekinjeno delovanje brez olja;
-- Fiksne gumijaste blazinice za zmanjšanje udarca in hrupa.

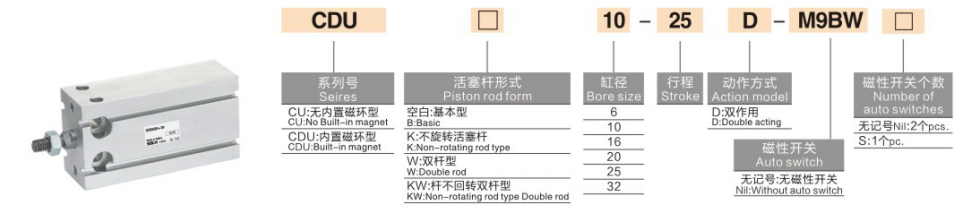

1. Primer: CDU16×30S
-- CDU: ime serije, C=vgrajen magnet; K=nevrtljiva palica; W=dvojna palica
-- 16: Velikost izvrtine (mm): 6,10,16,20,25,32
-- 30: Dolžina giba (mm)
-- S: Standardna specifikacija
|
Parameter |
Specifikacija |
| Velikost izvrtine |
6,10,16,20,25,32 mm |
| Standardni udarec |
5 ~ 60 mm |
| Igralski tip |
Dvojno delujoč (privzeto); povratna vzmet z enojnim delovanjem/razširitev |
| Delovni tlak |
Dvojno delujoč: 0,05 ~ 0,7 MPa; Enojno delovanje: 0,15 ~ 0,7 MPa |
| Dokazni pritisk |
1,05 MPa |
| Temperatura |
-10~60 ℃ (brez ledu v zraku) |
| Hitrost bata |
50~500 mm/s |
| Blazina |
Fiksni gumijasti blažilnik na obeh koncih |
| Navoj vrat |
M5×0,8 (φ6/10); PT1/8 (φ16~32) |
| Mazanje |
Delovanje brez olja |
|
izvrtina (mm) |
Območje potiska/vleka |
0,2 MPa |
0,4 MPa |
0,6 MPa |
0,7 MPa |
|
6 |
28,3 / 25,4 |
5,7 / 5,1 |
11,3 / 10,2 |
17,0 / 15,2 |
19,8 / 17,8 |
|
10 |
78,5 / 70,7 |
15,7 / 14,1 |
31.4 / 28.3 |
47,1 / 42,4 |
54,9 / 49,5 |
|
16 |
201,1 / 181,0 |
40,2 / 36,2 |
80,4 / 72,4 |
120,7 / 108,6 |
140,8 / 126,7 |
|
20 |
314,2 / 282,7 |
62,8 / 56,5 |
125,7 / 113,1 |
188,5 / 169,6 |
219,9 / 197,9 |
|
25 |
490,9 / 452,4 |
98,2 / 90,5 |
196,4 / 181,0 |
294,5 / 271,4 |
343,6 / 316,7 |
|
32 |
804,2 / 754,8 |
160,8 / 151,0 |
321,7 / 301,9 |
482,5 / 452,9 |
562,9 / 528,4 |
-- 3C & polprevodniška mikro šablona, zamašek, stiskalni priključek;
-- Splošno avtomatizirano vpenjanje, pozicioniranje in preklapljanje materiala;
-- Montaža gospodinjskih aparatov in strojne opreme; oprema za sortiranje lahkih embalaž.
Pravokotni pnevmatski cilinder s prosto montažo SOLH CU/CDU podpira namestitev brez nosilcev z več koti, z različicami nerotacijske in dvojno vodene palice, ki se pogosto uporablja za pozicioniranje in vpenjanje avtomatizacije za lahke obremenitve s kratkim hodom.
