Zračni cilinder

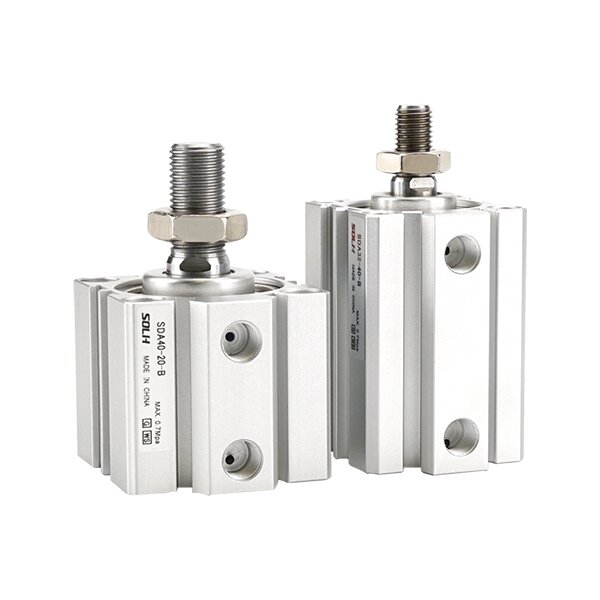

SOLH SDA kvadratni ultra tanek kompaktni cilinder je ekonomičen kompakten pnevmatski aktuator. Dolžina njegovega telesa je samo 1/2~1/3 standardnih valjev ojnice in podpira vgrajeno namestitev za prihranek prostora. Montažne dimenzije so zamenljive s serijama Airtac ACQ in SMC CQ2. Ponuja obsežne različice: dvojno delujoče, SSA/STA povratna vzmet z enojno vzmetjo, SDAD dvojna palica, SDAJ nastavljiv hod in modeli z magnetom SDAS. Vgrajeni gumijasti odbijači na obeh koncih absorbirajo udarce in zmanjšajo hrup. Tesnilo z nizkim trenjem, shranjeno v maščobi, omogoča dolgotrajno delovanje brez olja. Velikost izvrtin φ12~100 mm, primerna za potiskanje, vpenjanje in pozicioniranje s kratkim hodom, pogosto se uporablja v 3C avtomatizaciji, pakirnih strojih in napeljavah kot stroškovno učinkovita rešitev za prostorsko omejeno opremo.

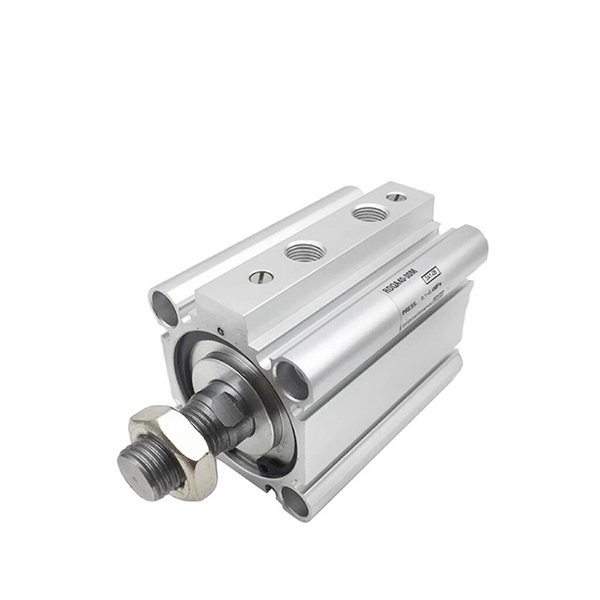

Tanek valj SOLH RQ je zamenljiv s serijo SMC RQ/RDQ. Ima inovativno vgrajeno strukturo zračne blazine brez obročev s 3-kratno zmogljivostjo absorpcije energije kot gumijasti blažilnik CQ2 in 50 % nižjim hrupom pri delovanju. Izjemno tanek kvadratni tulec je 20 % krajši od običajnih tankih valjev z zračno blazino, namestitvene mere pa ustrezajo CQ2 in CQS za neposredno zamenjavo nadgradnje. Različice zajemajo nemagnetni RQ, RDQ z magnetom in RLQ z možnostjo zaklepanja za zaščito pred padcem navpične obremenitve. Primerno za neprekinjeno visokohitrostno recipročno premikanje pri 50~500 mm/s. Velikost izvrtine φ20~100 mm in podpira delovanje brez olja. Pogosto se uporablja pri visokocikličnem avtomatiziranem nakladanju/raztovarjanju, natančnem vpenjanju in pozicioniranju, ki zahteva nizek udarec in nizek hrup.

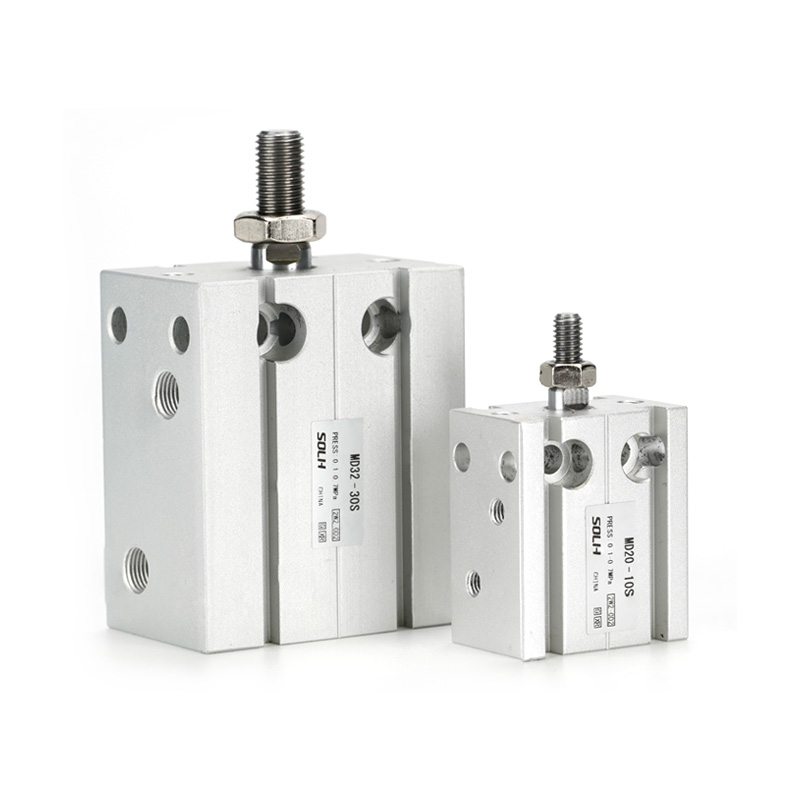

Večpoložajni kompaktni valj SOLH MD za prosto montažo je opremljen z narezanimi montažnimi luknjami na šestih straneh telesa bloka za namestitev brez nosilcev pod katerim koli kotom, 30 %~50 % tanjši od standardnih okroglih valjev, da se prilega ozki postavitvi opreme z visoko gostoto. Pet podmodelov pokriva vse delovne načine: standardni enorodni dvojno delujoči MD, enorodni enodelni MSD (iztegnjena vzmet) / MTD (povlek vzmeti), protizvojni dvojni palični MDD in dvojni palični MDJ z nastavljivim gibom. Velikosti izvrtin so od 6 do 32 mm s standardnimi gibi 5~60 mm. Vsaka enota ima vgrajen sprednji gumijasti blažilnik in dvojne stranske reže za magnetne senzorje; pripona-S pomeni vgrajeni trajni magnet, združljiv z reed stikali CMSH/DMSH. Batnica ima integrirano samomazalno pušo za gladko delovanje brez olja. Različice z dvojno palico odpravijo stranski odklon zaradi zamaknjenih obremenitev, medtem ko ima MDJ zadnji nastavitveni vijak za prilagodljivo natančno nastavitev giba. Veliko se uporablja za vpenjanje, izmet, stiskanje in natančno pozicioniranje miniaturnih šablon v 3C, polprevodniških in splošnih majhnih strojih za avtomatizacijo.

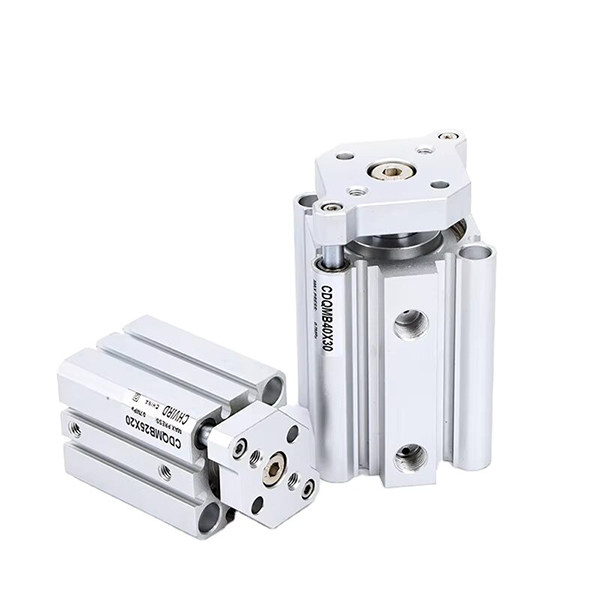

Visoko togostni vodeni tanek valj SOLH CQM je zamenljiv s SMC CQM/CDQM. Zgrajen na tanki cilindrični strukturi CQ2 z integriranimi vzporednimi dvojnimi vodilnimi palicami, ohranja enako dolžino telesa kot CQ2 in odpravlja potrebo po zunanjih vodilih. Njegov bočni upor ob obremenitvi je 2-4-krat večji od standardnih valjev CQ2, s toleranco vrtenja batnice ≤±0,2°. Različice vključujejo nemagnetni CQM, z magnetom opremljen CDQM in model CQM-XB24 z dolgo življenjsko dobo. Opremljen z gumijastimi odbijači na obeh koncih in podpira delovanje brez olja. Velikosti izvrtin φ12~100 mm, montažne mere združljive s CQ2/CQS. Idealno za natančno potiskanje s kratkim hodom in vpenjanje vpenjal z zamaknjeno obremenitvijo pri avtomatizaciji montaže elektronike.

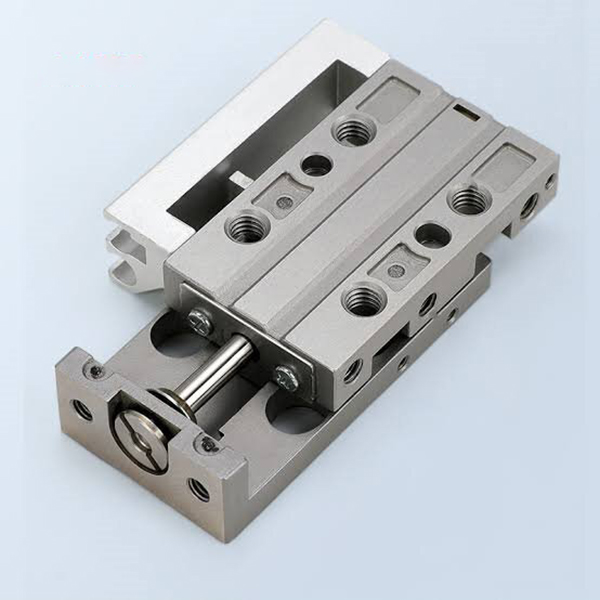

SOLH MXJ ultrakompaktna visoko precizna pnevmatska drsna miza je zamenljiva s serijo SMC MXJ. Opremljen z integriranim krogličnim linearnim vodilom iz nerjavečega jekla, dosega natančnost vzporednosti 0,005 mm in ponavljajočo se natančnost pozicioniranja ±0,01 mm. Izjemno tanko in lahko ohišje podpira zgornjo, spodnjo in stransko tristransko namestitev, 30 % ~ 50 % manjše od drsnih miz MXQ. Velikost izvrtin φ4,5~16 mm, opremljen z gumijastimi blažilniki na dveh koncih in neobveznimi kovinskimi omejevalniki za 0~5 mm nastavljiv hod. Simetrična zasnova omogoča levo-desno menjavo cevi in ​​senzorjev, primerno za čista okolja brez olja. Zmožen stabilnega visokofrekvenčnega gibanja s kratkim hodom, široko uporabljen za linearno gibanje na ravni mikronov pri 3C mikro rokovanju, optičnem pregledu, miniaturnem sestavljanju in kompaktni opremi za medicinsko avtomatizacijo.

Ultra-visoko precizna pnevmatska drsna miza SOLH MXP je zamenljiva s serijo SMC MXP. Ima integrirano martenzitno ohišje iz nerjavečega jekla in vgrajeno kroglično linearno vodilo, s čimer doseže vzporednost potovanja 0,004 mm, rotacijsko napako do ±0,03° in ponavljajočo se natančnost pozicioniranja ±0,01 mm. Izjemno ozko kompaktno ohišje je 10–20 % tanjše od modelov MXJ, podpira tristransko namestitev in preklopne aksialne/stranske cevi. Velikosti izvrtin φ6~16 mm opremljene s standardnimi gumijastimi blažilniki, neobveznimi kovinskimi omejevalniki in hidravličnimi blažilniki, ki so na voljo za φ8 in več. Podpira čisto okolje brez olja in stabilno visokofrekvenčno recipročnost. Idealno za avtomatizirane postaje v zaprtem prostoru, ki zahtevajo strogo natančnost gibanja, kot so optični pregledi, lepljenje čipov, sestavljanje mikro komponent in vrhunska medicinska oprema.

Ozka kompaktna pnevmatska drsna miza SOLH MXH je zamenljiva s serijo SMC MXH. Poganja ga dvojni bat in je opremljen s kroglično vodilno tirnico, ima ultra ozko telo, primerno za gosto postavitev drug ob drugem. Odlikuje ga odlična zmogljivost proti odmiku in zvijanju z dovoljenim navorom, ki je približno 6-krat večji od tradicionalnih drsnikov MXU, ponavljajoča se natančnost pozicioniranja ±0,02 mm in največji standardni hod do 60 mm. Podpira 4-smerno montažo in 3-stransko napeljavo, ima vgrajen magnet, združljiv z različnimi magnetnimi stikali, dvosmerne gumijaste blažilnike in omogoča neprekinjeno delovanje brez olja. Velikosti izvrtin φ6~20 mm, široko uporabljene za srednje natančen dolgohodni visokofrekvenčni prenos komponent 3C in majhnih plastičnih delov pod konzolno ali enostransko obremenitvijo v prostorsko omejeni opremi za avtomatizacijo.

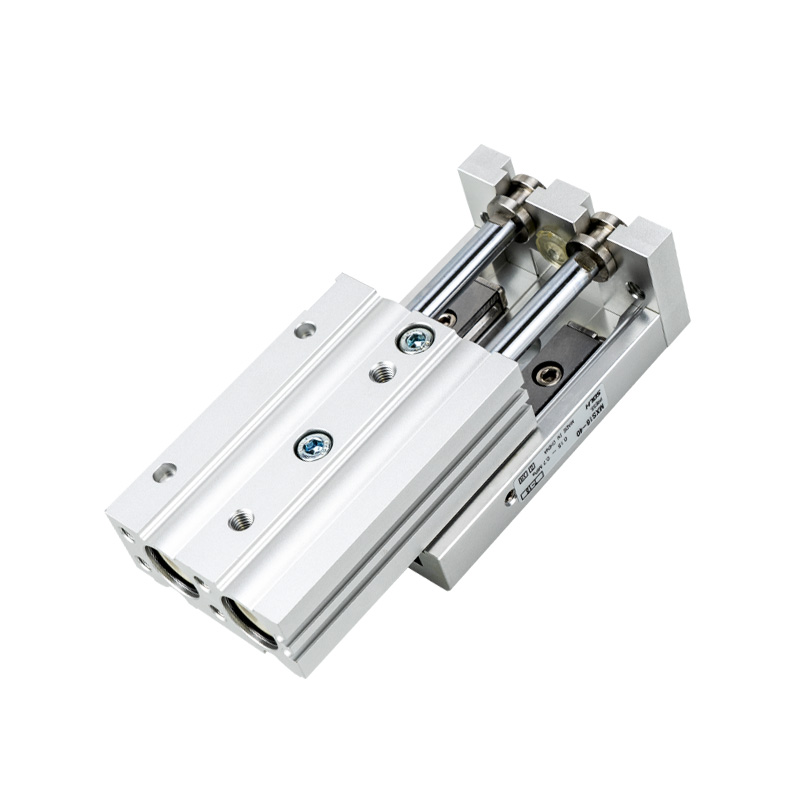

Integrirana pnevmatska drsna miza visoke trdnosti SOLH MXS je popolnoma zamenljiva s serijo SMC MXS. Sprejema pogon z dvojnim batom in prednapetimi vodilnimi tirnicami s prečnimi valji za premikanje brez zračnosti, kar zagotavlja dvakrat večji potisk kot enovaljni drsniki z isto izvrtino in ponavljajočo se natančnostjo pozicioniranja do ±0,01 mm. Izjemno tanka integrirana struktura prihrani 30–50 % prostora za namestitev v primerjavi z razdeljenim cilindrom in kompleti zunanjih vodil. Podprta je tristranska montaža z luknjami za pozicioniranje (spodaj, ob strani in aksialno). Velikosti izvrtin φ6~25mm s standardnimi gibi 10~150mm, izbirni regulatorji giba 0~5mm. Vgrajen magnet se prilega magnetnim stikalom in omogoča delovanje brez olja. Pogosto se uporablja za visoko togost, visoko natančen linearni prenos v polprevodnikih, postajah za natančno sestavljanje 3C in poravnavo optičnih komponent.

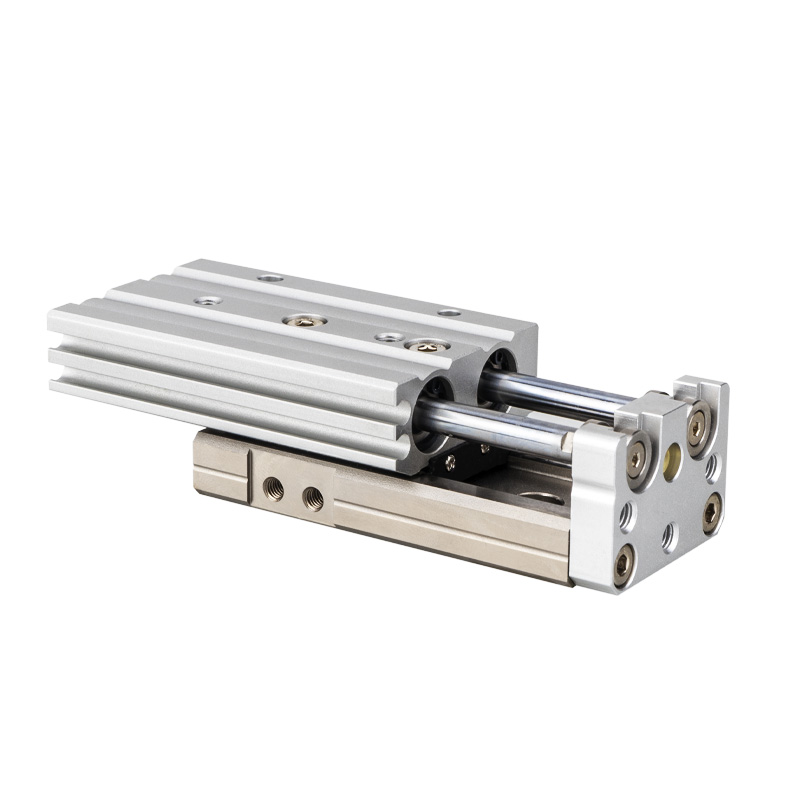

Ekonomična pnevmatska drsna miza SOLH MXQ je zamenljiva s serijo SMC MXQ. Sprejema pogon z dvojnim batom in neprednapeto recirkulacijsko kroglično vodilo, zgrajeno kot ultra tanka lahka integrirana enota z nižjo višino in lažjo težo kot MXS, ki dosega ponavljajočo se natančnost pozicioniranja ±0,02 mm. Na voljo je tristranska montaža z luknjami za pozicioniranje (spodaj, ob strani in aksialno). Velikosti izvrtin φ6~25mm, standardni gibi 10~150mm, izbirni regulatorji giba 0~5mm. Vgrajeni magnet ustreza magnetnim stikalom in podpira delovanje brez olja. Kot stroškovno učinkovit osnovni linearni aktuator se prilega proračunsko občutljivim projektom in se pogosto uporablja za visokofrekvenčni prenos majhnih obremenitev majhnih elektronskih in plastičnih delov ter standardno natančnih avtomatiziranih montažnih linij.
