Ultra-kompaktna in visoko precizna pnevmatska drsna miza serije MXJ

Blagovna znamka: SOLH by Richge Technology

Pregled izdelka

     Serija SOLH MXJ je ultraminiaturna, visoko natančna pnevmatska drsna miza, zasnovana za mikro natančno linearno vožnjo. Z ultrakompaktnim odtisom, natančnostjo pozicioniranja na mikronski ravni, lahko konstrukcijo in združljivostjo v več smereh je popolnoma prilagojen za avtomatizirane postaje v zaprtem prostoru, vključno z elektronsko obdelavo 3C, natančnim zaznavanjem, mikro sestavljanjem in visokofrekvenčnimi cikličnimi operacijami s kratkimi gibi. Služi kot glavni visoko natančni mikro linearni aktuator za scenarije miniaturne avtomatizacije.

Osnovna struktura in značilnosti oblikovanja

     -- Način pogona: dvosmerno delovanje z dvojnim delovanjem, velikosti izvrtin φ4,5/6/8/12/16 mm, ki pokriva obseg mikro do lahkih obremenitev 5~50N.

     -- Vrhunska struktura: uporablja ohišje iz martenzitnega nerjavečega jekla in integrirano linearno kroglično vodilo. Nosilna konstrukcija je izolirana od premikanja tesnila batnice, kar zagotavlja visoko togost in delovanje z ultra nizkim trenjem.

     -- Natančnost na ravni mikronov: vzporednost potovanja 0,005 mm, vzporednost namestitve 0,03 mm, navpičnica 0,01 mm, kar zagotavlja izjemno stabilno natančno pozicioniranje za sofisticirane procese.

     -- Izjemno kompaktna velikost: Izjemno tanka zasnova ohišja s samo 10 mm višine za model z izvrtino φ4,5 in višino 18 mm za model z izvrtino φ12, 30 % ~ 50 % manjša od enakovrednih drsnih miz MXQ, kar povečuje izrabo prostora za postaje z gosto postavitvijo.

     -- Prilagodljiva večstranska montaža: podpira zgornjo, spodnjo in stransko tristransko namestitev z luknjami za zatiče z natančnim pozicioniranjem, ki se prilagajajo različnim omejenim in gostim postavitvam opreme.

     -- Univerzalna združljivost senzorjev: standardno opremljen z dvojnimi utori magnetnega stikala. Modeli s hodom ≥5 mm omogočajo namestitev 2 magnetnih stikal M9B. Simetrična konstrukcijska zasnova omogoča levo/desno stikalo in zamenljivost cevi na mestu.

     -- Nastavljiv blažilnik in omejevanje: standardni gumijasti blažilnik z dvojnim koncem za zmanjšanje hrupa in udarcev; izbirni enostranski/dvostranski kovinski omejevalniki giba z 0~5 mm nastavljivim obsegom giba za izjemno natančno pozicioniranje.

Celotno pravilo kodiranja modela

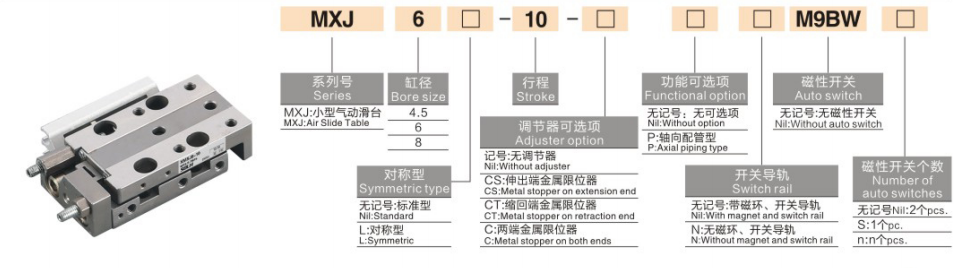

   1. Primer modela: MXJ6-10-CS-M9B

   2. Referenčni primeri standardnega naročila

     -- MXJ4.5-5: Standardni tip, brez magnetnega stikala, izvrtina 4,5 mm, hod 5 mm, dvojno delujoč

     -- MXJ8-15-B-2M9B: izvrtina 8 mm, hod 15 mm, kovinska meja z dvojnim koncem, 2 kosa magnetnih stikal M9B

     -- MXJ12-20-L: simetrični tip, izvrtina 12 mm, hod 20 mm, reverzibilna stranska cev

Osnovne tehnične specifikacije (@0,5 MPa, dvojno delovanje)

   1. Mikro specifikacije (φ4,5 / φ6 / φ8)

   2.Majhne specifikacije (φ12 / φ16)

Ključne konkurenčne prednosti

   1. Ultra-visoka natančnost in stabilnost na mikronski ravni

     -- Integrirana enodelna obdelava v kombinaciji z visokonatančnim linearnim krogličnim vodilom zagotavlja ponavljajočo se natančnost pozicioniranja ±0,01 mm in izjemno nizko vzporednost, kar v celoti izpolnjuje stroge zahteve glede natančnosti za postopke mikro zaznavanja in natančnega pozicioniranja.

   2. Izjemno kompakten dizajn, ki prihrani prostor

     -- Ultra tanka in ultra kratka struktura telesa z najmanjšo višino le 10 mm. Tristranska montažna zasnova se prilagaja ultra ozkemu navpičnemu in vodoravnemu prostoru, s čimer prihranite več kot 40 % namestitvenega prostora v primerjavi z običajnimi drsnimi mizami, kar je idealno za goste avtomatizirane proizvodne linije.

   3. Lahek in visokofrekvenčni hiter odziv

    -- Optimizirana lahka struktura iz nerjavečega jekla (40~500 g) učinkovito zmanjša vztrajnost pri gibanju. Hitrost delovanja se giblje od 50 do 500 mm/s, kar podpira stabilno visokofrekvenčno delovanje pri več kot 300 ciklih na minuto (cpm) za povečanje učinkovitosti proizvodnje.

   4. Delovanje brez olja in izjemno dolga življenjska doba

     -- Sprejema tesnjenje z nizkim trenjem, odporno proti obrabi, in zasnovo brez olja, združljivo s čistimi delavnicami in rahlo mastnimi industrijskimi okolji. Vzdržljiva konstrukcijska konfiguracija zagotavlja življenjsko dobo več kot 5 milijonov ciklov z dolgoročnim stabilnim delovanjem brez vzdrževanja.

   5. Simetrična reverzibilna zasnova za prilagodljivo namestitev

     -- Simetrična zračna odprtina in struktura utora stikala omogočata levo/desno zamenjavo cevi in ​​namestitve senzorjev na kraju samem, odpravlja smerne omejitve in močno izboljša odpravljanje napak na mestu in fleksibilnost strukturnega prilagajanja.

Montažne oblike in tipične aplikacije

   1. Montažne metode

     -- Zgornja montaža: pritrjena prek skoznjih lukenj z luknjami za natančen položaj, primerna za zgornjo namestitev obdelovanca in scenarije visoko natančnega pozicioniranja.

     -- Spodnja montaža: pritrjena s spodnjimi navojnimi luknjami, stabilna in zanesljiva, uporabna za površinsko namestitev standardne opreme.

     -- Stranska montaža: pritrjena s stranskimi navojnimi luknjami, kot nalašč za opremo z omejenim navpičnim prostorom in gosto vzporedno razporeditvijo več diapozitivov.

   2. Tipični scenariji uporabe

     -- 3C Electronics: ravnanje s čipom in prenos, ostrenje objektiva kamere, laminacija mikro komponent, testiranje vzdržljivosti gumbov

     -- Natančno zaznavanje: pozicioniranje sonde, natančno premikanje kamere CCD, merjenje mikro dimenzij, fina optična kalibracija

     -- Mikromontaža: Samodejno zaklepanje vijakov, stiskanje sponk, natančno vstavljanje komponent, vrtenje miniaturne šablone

     -- Medicinska oprema: natančno krmiljenje mikro črpalke, preklapljanje miniaturnega ventila, teleskopsko pozicioniranje majhnega instrumenta

Vodnik za hitro izbiro v 3 korakih

   1. Izbira izvrtine glede na obremenitev

     -- φ4,5 ≤0,5kg / φ6=0,5~1kg / φ8=1~2kg / φ12=2~5kg / φ16=5~8kg. Rezervirajte najmanj 50 % varnostne rezerve obremenitve za stabilno natančno delovanje.

   2. Potrditev kapi

     -- Standardni razpon giba: 5~50 mm. Dajte prednost kratkim gibom (5~20 mm) za visokofrekvenčne delovne pogoje, da zagotovite večjo natančnost in stabilnost delovanja.

   3. Ujemanje konfiguracije

     -- Nadzor položaja: Opremite 2 magnetni stikali M9B za dvosmerno povratno informacijo o položaju giba.

     -- Omejitev natančnosti: izberite kovinsko mejo z dvojnim koncem (B) za 0~5 mm nastavljivo natančno pozicioniranje giba.

     -- Prilagoditev montaže: izberite stransko montažo za gosto postavitev postaje, spodnjo montažo za standardno površinsko namestitev.

Povzetek v enem stavku

     Ultra-kompaktna visoko precizna pnevmatska drsna miza serije SOLH MXJ se ponaša z mikronsko natančnostjo pozicioniranja, tristransko prilagodljivo montažo, lahkim visokofrekvenčnim delovanjem in izbirnimi nastavljivimi kovinskimi omejevalniki, ki služi kot stroškovno učinkovit natančen mikro linearni aktuator, ki se pogosto uporablja v elektroniki 3C, natančnem zaznavanju, mikro sestavljanju in opremi za medicinsko avtomatizacijo.
