Pnevmatska drsna miza serije MXS | Vodilo s križnim valjem, dvovaljni tip

Blagovna znamka: SOLH by Richge Technology

Pregled izdelka

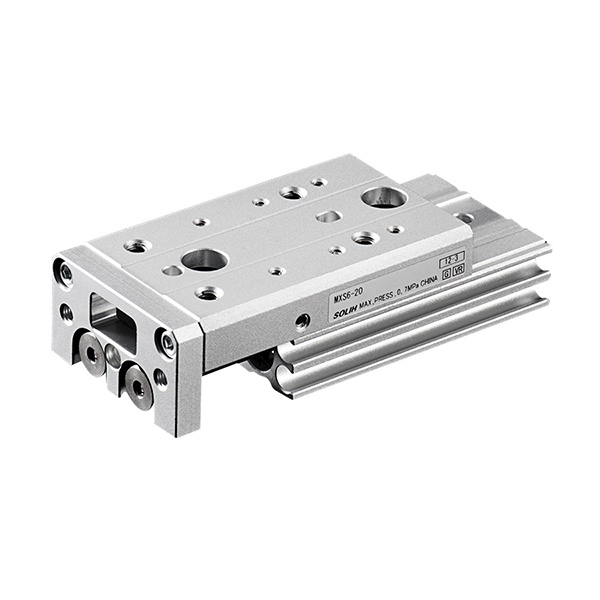

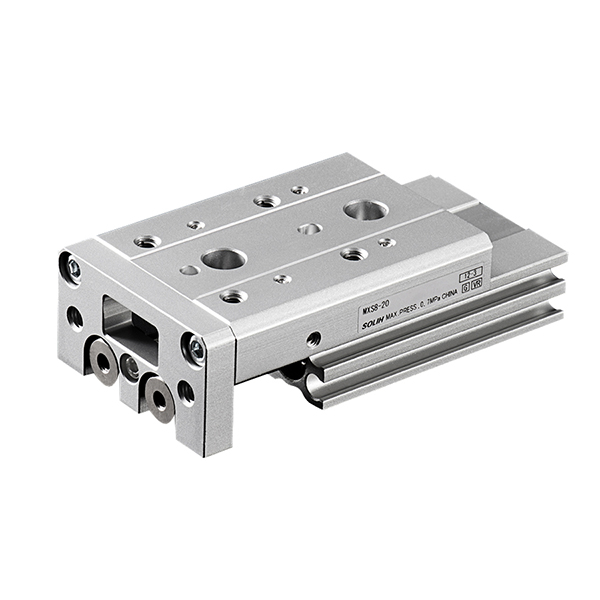

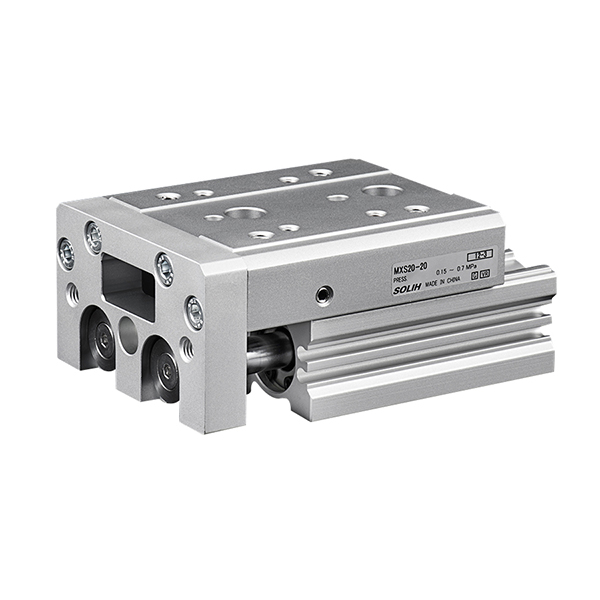

     Serija SOLH MXS je visoko togostna, visoko precizna integrirana pnevmatska drsna miza, opremljena s pogonsko strukturo z dvojnim batom in profesionalnimi vodilnimi tirnicami s prečnimi valji. Z ultratankim kompaktnim ohišjem, prednapetim vodilnim sistemom brez odmika in podvojenim izhodnim potiskom zagotavlja izjemno stabilno linearno gibanje z natančnostjo ponavljanja do ±0,01 mm. Integrirana zasnova vse v enem močno zmanjša prostornino opreme v primerjavi s tradicionalnimi kombinacijami razdeljenega cilindra + zunanjega vodila. Široko se uporablja pri natančnem linearnem prenosu, sestavljanju poravnave, elektronskih in polprevodniških orodjih ter služi kot optimalna nadgrajena zamenjava za običajne rešitve linearnega pogona.

Osnovna struktura in princip delovanja

     -- Dvobatni pogonski sistem: Sprejema dvojno delujočo strukturo z dvojnim batom, ki zagotavlja dvakrat večji potisk kot enovaljni drsniki z enako velikostjo izvrtine. Zagotavlja zelo sinhrono delovanje in učinkovito odpravlja odklon gibanja in nihanje med visokofrekvenčnim gibanjem.

     -- Vrhunska prečna valjčna vodila: Vgrajeno visoko natančno prečno valjčno vodilo s prednapetostjo, ničelno tekalno zračnostjo, odlično strukturno togostjo in močno odpornostjo na radialno obremenitev in deformacijo navora. Stabilno ohranja ±0,01 mm izjemno visoko ponavljajočo se natančnost pozicioniranja za dolgoročno ciklično delovanje.

     -- Integriran dizajn vse v enem: Cilinder in drsna miza sta popolnoma integrirana kot ena sama enota, kar zmanjša celotno prostornino namestitve za 30%~50% v primerjavi z deljenimi strukturami. Med namestitvijo ne zahteva ročne poravnave, kar močno izboljša učinkovitost sestavljanja in strukturno doslednost.

     -- Fleksibilna tristranska montaža: Podpira spodnjo, stransko in aksialno trismerno namestitev s prednastavljenimi luknjami za zatiče za natančno pozicioniranje. Podpira neposredno zlaganje in stransko fiksno montažo ter se prilagaja raznovrstnim zahtevam glede postavitve kompaktne opreme.

     -- Vgrajena prilagoditev senzorja: Opremljen s standardnim notranjim magnetnim obročem, z rezerviranimi vdelanimi utori na ohišju, združljivim z magnetnimi stikali serije D-M9□ in A93. Podometna zasnova preprečuje strukturne motnje in zagotavlja natančno povratno informacijo o položaju giba.

Celotno pravilo kodiranja modela

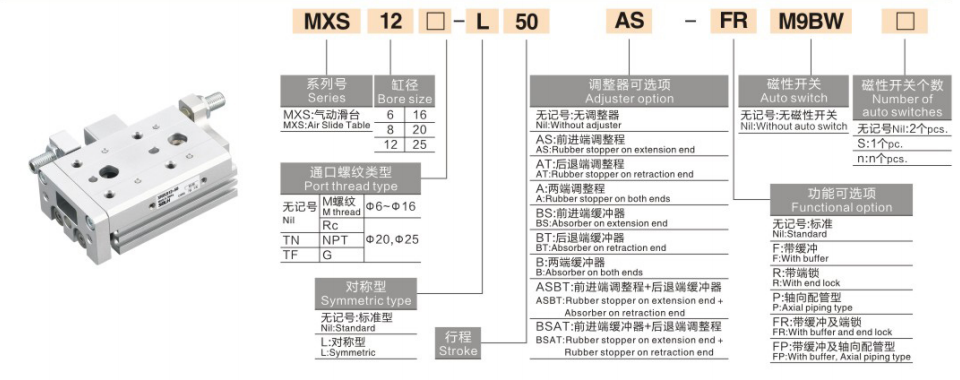

   1. Primer modela: MXS16-50AS-M9BW

   2. Referenčni primer standardnega naročila

     -- MXS20-75A-FR-M9NL: izvrtina 20 mm, hod 75 mm, nastavitev giba na dvojnem koncu, aksialne cevi, magnetno stikalo PNP s 3 m dolžine žice

Splošne osnovne tehnične specifikacije

Referenčna tabela izhodne sile in obremenitve (@0,5 MPa, vodoravna namestitev)

Opomba: Nosilnost se zmanjša z daljšim hodom in večjo hitrostjo; varnostni faktor ≥2; navpična obremenitev zahteva preverjanje dovoljenega navora

Scenariji uporabe in smernice za izbiro

   1. Scenariji prednostne uporabe za serijo MXS

     --  Ultra-visoko natančno pozicioniranje in prenos: Idealno za natančen linearni prenos in poravnavo elektronskih komponent, terminalov, optičnih leč in miniaturnih modulov s strogimi zahtevami glede pozicioniranja ±0,01 mm.

     -- Prostorsko omejena kompaktna oprema: Izjemno tanka integrirana struktura zmanjša višino opreme za 30 % v primerjavi z navadnimi drsnimi mizami, kar popolnoma prilega miniaturnim in zelo kompaktnim avtomatiziranim postajam.

     -- Visoka togost in delovni pogoji proti deformaciji: Zasnova prečnega valjčnega vodila zagotavlja odlično odpornost na navor in toleranco ekscentrične obremenitve, primerno za robotsko vožnjo po osi Z in visoko natančne montažne postaje s kompleksnimi pogoji sile.

     -- Visokofrekvenčno kratkotaktno ciklično delovanje: Stabilen za dolgoročno visokofrekvenčno delovanje znotraj 10~50 mm kratkega hoda, ohranja dosledno natančnost brez odmika ali tresenja.

     -- Strukturna poenostavitev in zmanjšanje stroškov: Integrirana struktura cilindra in vodila popolnoma nadomešča tradicionalno kombinacijo "cilinder + zunanje vodilo", ki poenostavlja mehansko zasnovo in znižuje stroške montaže in vzdrževanja.

Ključne točke profesionalnega izbora

     -- Izbira velikosti izvrtine: Ujemajte velikost izvrtine glede na težo obdelovanca in način namestitve. Nadzirajte vodoravno obremenitev znotraj 50 % nazivne vrednosti in navpično obremenitev znotraj 25 % nazivne vrednosti, da zagotovite stabilno delovanje.

     -- Izbira kapi: Med izbiro modela rezervirajte 5~10 mm rob hoda. Izberite nastavitev giba AS/AT/A (fina nastavitev 0~5 mm), če je potrebno natančno prirezovanje giba.

     -- Ujemanje smeri montaže: Spodnja montaža za horizontalno rokovanje z materialom; stranska montaža za bočno fiksno namestitev; aksialna montaža za zlaganje na os Z in večslojno sestavljanje.

     -- Optimizacija konfiguracije medpomnilnika: Standardni gumijasti blažilnik za konvencionalno delovanje. Opremite s hidravličnim blažilnikom, ko delovna hitrost preseže 300 mm/s ali teža tovora preseže 5 kg, da zmanjšate udarce in vibracije terminala.

     -- Nastavitev zaznavanja položaja: Združljivo z magnetnimi stikali M9B/M9N. Dvostranski vdelani utori podpirajo namestitev 2 stikal za realizacijo natančnega zaznavanja signala na mestu za gibe podaljšanja in vlečenja.

Povzetek v enem stavku

     Dvovaljna pnevmatska drsna miza serije SOLH MXS uporablja vrhunsko prečno vodilo z valji in integrirano strukturo vse-v-enem, ki se ponaša s podvojenim potiskom, ultra visoko natančnostjo ±0,01 mm, vrhunsko togostjo in zmogljivostjo proti upogibu, ki služi kot vrhunska natančna linearna pogonska rešitev za polprevodnike, elektronsko natančno sestavljanje in avtomatizacijo visokofrekvenčnega pozicioniranja.
