Kompaktna ozka pnevmatska drsna miza z dolgim ​​hodom serije MXH

Blagovna znamka: SOLH by Richge Technology

Pregled izdelka

     Serija SOLH MXH je kompaktna pnevmatska drsna miza ozkega tipa, opremljena s krožečim krogličnim linearnim vodilnim sistemom. Vključuje lahko zasnovo, visoko togost in podaljšano zmogljivost giba do 60 mm ter ima izjemno ozko širino ohišja, ki prihrani veliko prostora za namestitev. Z odlično nosilnostjo proti upogibanju in zmožnostjo srednje natančnega pozicioniranja je posebej optimiziran za vzporedno namestitev z več drsniki in natančne prenosne operacije v izredno prostorsko omejenih avtomatiziranih scenarijih ter služi kot idealna rešitev za mikro linearno vožnjo z dolgim ​​hodom za elektroniko 3C in natančno avtomatizacijo.

Osnovna struktura in značilnosti oblikovanja

     --  Pogonska struktura z dvema batoma: Sprejema način vožnje z dvojnim batom in dvojnim delovanjem, ki zagotavlja stabilno izhodno silo in izjemno zmogljivost sinhronega delovanja, kar zagotavlja dosledno linearno gibanje med visokofrekvenčnim cikličnim delom.

     --  Neskončna kroglična vodilna tirnica: Opremljen z neskončnimi krogličnimi linearnimi vodilnimi tirnicami, ki se ponašajo z visoko strukturno togostjo in odlično stabilnostjo linearnega gibanja. Vzporednost potovanja je nadzorovana znotraj 0,05 mm za kratke gibe, s čimer se učinkovito izognete tresljaju in odstopanju pri gibanju.

     -- Izjemno ozko kompaktno ohišje: Optimizirana struktura ozke širine, veliko tanjša od tradicionalnih drsnih miz serij MXQ in MXS, ki odlično podpira gosto razporeditev več drsnikov drug ob drugem za čim večjo izrabo prostora opreme.

     -- Vrhunska nosilnost proti odmiku: Dovoljeni navor je približno 6-krat večji od tradicionalne serije MXU, z močno izboljšano odpornostjo na ekscentrično obremenitev in konzolno obremenitev, ki se prilagaja kompleksnim delovnim pogojem enostranske sile.

     --  Večsmerna prilagodljiva namestitev: Podpira 4-smerno montažo s prečnimi skoznjimi/navojnimi luknjami in vzdolžnimi navojnimi luknjami. Ujema se s 3-stransko zasnovo cevi, izpolnjuje različne zahteve glede namestitve in postavitve cevi za ozke in zložene strukture opreme.

     -- Univerzalna prilagoditev senzorja: Standardno vgrajen magnetni obroč z dvostranskimi senzorskimi utori, ki so združljivi z magnetnimi stikali serije D-M9□ in A93, kar omogoča natančno zaznavanje položaja giba in povratne informacije signala.

Celotno pravilo kodiranja modela

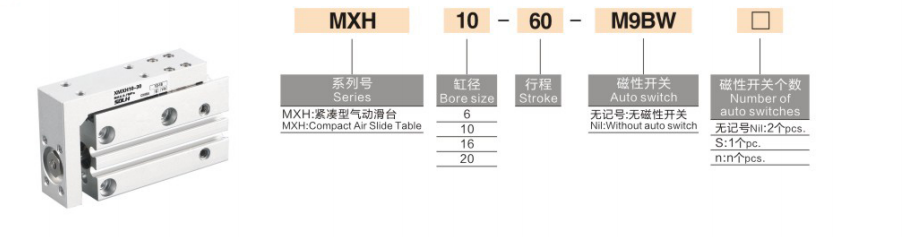

   1. Primer modela: MXH16-50Z-M9NL

   2. Referenčni primer standardnega naročila

     --  MXH10-30-M9BW: izvrtina 10 mm, hod 30 mm, NPN magnetno stikalo z 1 m dolžine žice

Osnovne tehnične specifikacije

Referenčna tabela izhodne sile in obremenitve (@0,5 MPa)

Varnostni faktor ≥2; Navpična obremenitev zahteva preverjanje dovoljenega navora

Specifikacija dovoljenega navora (obremenitve proti zamiku, N·m)

Scenariji uporabe in primerjava izbire izdelkov

   1. Prednostni scenariji uporabe za serijo MXH

     --  Izjemno prostorsko omejena oprema: Izjemno ozka zasnova ohišja podpira gosto vzporedno namestitev več drsnih miz, ki se popolnoma prilegajo miniaturni notranjosti avtomatizirane opreme.

     --  Srednje natančne operacije z dolgim ​​gibom: Največji hod do 60 mm z natančnostjo ponavljanja ±0,02 mm, ki daleč presega stabilnost pozicioniranja navadnih pnevmatskih cilindrov, izpolnjuje zahteve srednje natančnega prenosa na dolge poti.

     --  Visokofrekvenčni prenos z majhno obremenitvijo: Idealen za ciklično rokovanje in pozicioniranje elektronskih komponent, terminalov, majhnih plastičnih delov in natančnih orodij.

     --  Delovni pogoji proti zamiku obremenitve: Odlična odpornost na navor omogoča stabilno delovanje pri enostranski sili in scenarijih konzolne namestitve, s čimer se rešujejo težave z upogibom in tresenjem navadnih drsnikov.

Primerjava serije MXH proti MXQ proti MXS

Navodila za strokovni izbor

     --  Ujemanje velikosti izvrtine: Kontrolirajte vodoravno obremenitev znotraj 50 % nazivne vrednosti in navpično obremenitev znotraj 25 % nazivne vrednosti, z zajamčenim varnostnim faktorjem najmanj 2, da zagotovite stabilno dolgoročno delovanje.

     -- Rezervacija za možgansko kap: med izbiranjem rezervirajte 5~10 mm rob hoda; največji standardni hod serije MXH je 60 mm, da se izognete omejitvi udarca in izboljšate življenjsko dobo.

     -- Izbira načina namestitve: Izberite prečno montažo za izjemno ozko razporeditev prostora; uporabite vzdolžno montažo za zložene in večplastne scenarije namestitve, da prihranite skupni prostor za opremo.

     -- Optimizacija medpomnilnika: Opremite s hidravličnim blažilnikom, ko delovna hitrost preseže 300 mm/s ali teža tovora preseže 3 kg, kar učinkovito zmanjša udarce in vibracije terminala.

     -- Konfiguracija senzorja: Dvostranski senzorski utori podpirajo namestitev dvojnega magnetnega stikala, kar omogoča natančno zaznavanje gibov podaljšanja in vlečenja na mestu za spremljanje položaja polnega giba.

Povzetek v enem stavku

     Ozka kompaktna pnevmatska drsna miza serije SOLH MXH ima ultra ozko telo, visoko odpornost na navor, 60 mm dolg hod in ±0,02 mm srednje natančnost, s 4-smerno montažo in delovanjem brez olja, kar je optimalna stroškovno učinkovita rešitev za gosto namestitev in nizko obremenitev visokofrekvenčnega natančnega prenosa v zaprtih avtomatiziranih prostorih.
