Izjemno natančna kompaktna pnevmatska drsna miza serije MXP

Izjemno natančna kompaktna pnevmatska drsna miza serije MXP

Blagovna znamka: SOLH by Richge Technology

Pregled izdelka

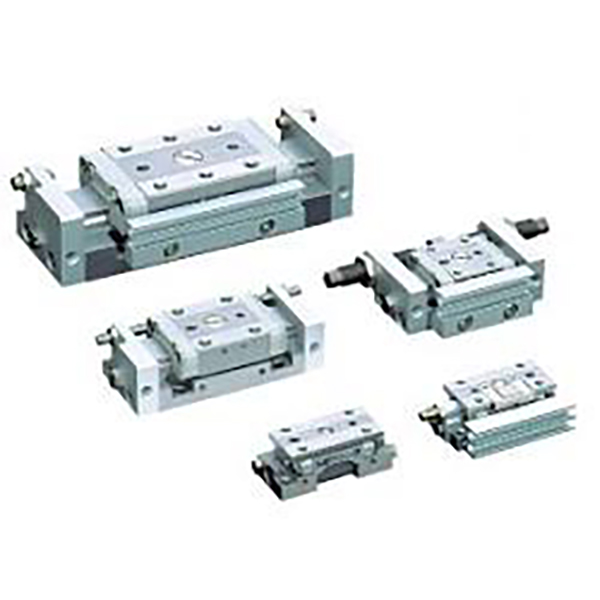

     Serija SOLH MXP je vrhunska izjemno natančna kompaktna pnevmatska drsna miza, zasnovana za stroge scenarije mikropozicioniranja. S sprejetjem vgrajene cilindrične vodilne strukture in integriranega ohišja iz nerjavečega jekla zagotavlja vzporednost na mikronski ravni, ultra nizko rotacijsko napako in izjemno togost. Podpira dvosmerne cevi in ​​visokofrekvenčno stabilno cikliranje, zato je popolnoma primeren za natančno sestavljanje 3C, optično zaznavanje in visoko natančno pozicioniranje mikro komponent ter služi kot vrhunski model za sofisticirane miniaturne linearne pogonske aplikacije.

Osnovna struktura in značilnosti oblikovanja

     --  Način vožnje: Dvosmerno delovanje z dvojnim delovanjem, velikosti izvrtin φ6/8/10/12/16 mm, ki pokrivajo obseg lahkih obremenitev 10~120N.

     -- Integrirana premijska struktura: Ima vgrajeno cilindrično linearno vodilo in enodelno ohišje iz martenzitnega nerjavečega jekla. Nosilni mehanizem je popolnoma izoliran od premikanja tesnila batnice, kar zagotavlja izjemno togost in minimalno trenje.

     -- Izredno visoka natančnost: Vzporednost potovanja 0,004 mm, vzporednost namestitve 0,02 mm, natančnost vrtenja ±0,03° (φ6/8/10) / ±0,04° (φ12/16), kar zagotavlja izjemno stabilno in natančno pozicioniranje, vodilno v industriji.

     -- Izjemno kompaktno ozko ohišje: Višina ohišja le 17~23 mm, 10%~20% ožje od enakovrednih modelov MXJ, kar omogoča izjemno gosto postavitev za izjemno omejene delovne prostore.

     -- Prilagodljivost dvosmernih cevi: Podpira stranske in aksialne cevovode s preklopljivo postavitvijo na kraju samem, ki se prilagaja različnim zahtevam za usmerjanje cevovodov na kraju samem.

     -- Univerzalna združljivost senzorjev: Standardni dvojni utori magnetnega stikala omogočajo namestitev 2 magnetnih stikal M9B za zanesljivo dvosmerno spremljanje položaja.

     -- Večnivojsko medpomnjenje in omejevanje: Standardni dvostranski gumijasti blažilniki za zmanjšanje hrupa in udarcev; izbirni enojni/dvostranski kovinski omejevalniki giba, plus možnost hidravličnega blažilnika za modele φ8 in višje, z nastavljivim obsegom giba 0~5 mm za izjemno natančen nadzor pozicioniranja.

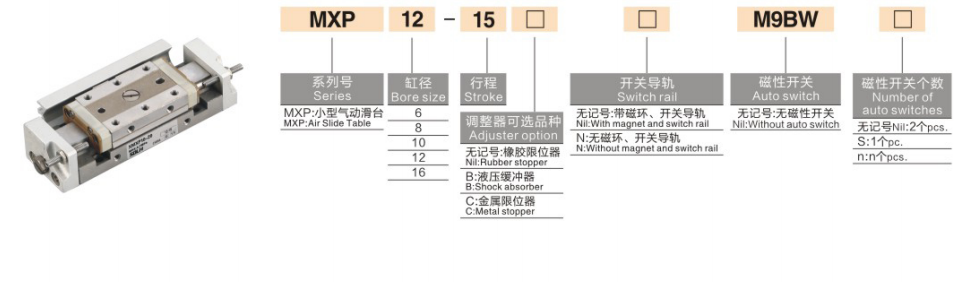

Celotno pravilo kodiranja modela

   1. Primer modela: MXP8-15-B-M9BW

   2. Referenčni primeri standardnega naročila

     --  MXP6-5: Standardni tip, brez magnetnega stikala, izvrtina 6 mm, hod 5 mm, dvojno delujoč

     --  MXP10-20-B-2M9B: izvrtina 10 mm, hod 20 mm, kovinska meja z dvojnim koncem, 2 kosa magnetnih stikal M9B

     -- MXP12-25-D: izvrtina 12 mm, hod 25 mm, kovinska omejitev na podaljšanem koncu, združljiv z aksialnimi cevmi

Osnovne tehnične specifikacije (@0,5 MPa, dvojno delovanje)

Ključne konkurenčne prednosti

   1. Ultra-visoka mikronska natančnost in stabilnost
     -- Ponaša se z izjemno nizko vzporednostjo potovanja 0,004 mm in rotacijsko natančnostjo do ±0,03°, skupaj z ±0,01 mm ponavljajočo se natančnostjo pozicioniranja. Odpravlja mikro tresenje in odstopanje položaja ter popolnoma izpolnjuje stroge zahteve glede natančnosti za optično zaznavanje, laminacijo mikro komponent in postopke visoko natančnega testiranja.

   2. Vgrajena cilindrična struktura in izjemno ozko kompaktno ohišje
     -- Cilinder je vdelan v strukturo vodilne tirnice, kar zmanjša širino karoserije za 10 %~20 % v primerjavi z modeli MXJ. Inovativna dvosmerna stranska/aksialna zasnova cevi omogoča prilagodljivo preklapljanje na kraju samem, s čimer se odpravijo omejitve postavitve cevovoda v zelo ozkih gostih postajah.

   3. Visoka togost in dolga življenjska doba
     -- Enodelno ohišje iz martenzitnega nerjavečega jekla in integrirana struktura vodilne tirnice zagotavljata odlično odpornost proti deformacijam in strukturno togost. Sprejema zasnovo tesnila brez olja z nizkim trenjem, združljivo s čistimi delavnicami in lahkimi industrijskimi okolji, dosega življenjsko dobo več kot 5 milijonov ciklov brez vzdrževanja.

   4. Visokofrekvenčno nemoteno delovanje
     -- Vrhunsko tesnjenje z nizkim trenjem in visoko natančna kroglična vodila zagotavljata izjemno gladko gibanje. Hitrost delovanja se giblje od 50 do 500 mm/s, podpira stabilno visokofrekvenčno kroženje nad 350 cpm brez zatikanja ali tresenja, kar je idealno za dolgoročne naloge pozicioniranja s kratkimi hodi.

   5. Prilagodljiva prilagoditev namestitve za več prizorišč
     -- Podpira zgornjo, spodnjo in stransko tristransko montažo z luknjami za zatiče za natančno pozicioniranje. Struktura simetrične zračne odprtine omogoča zamenljivost levih in desnih cevi na mestu, s čimer popolnoma odpravi smerne omejitve in se prilagodi različnim konstrukcijskim zasnovam opreme.

Montažne oblike in tipične aplikacije

   1. Montažne metode

     -- Zgornja montaža: Pritrjeno prek skoznjih lukenj z luknjami za zatiče za natančno pozicioniranje, primerno za namestitev na vrh obdelovanca in scenarije visoko natančnega pozicioniranja, ki zahtevajo ničelni premik.

     --  Spodnja montaža: Pritrjen preko spodnjih navojnih lukenj s stabilno in zanesljivo strukturo, ki se uporablja za površinsko montažo standardne opreme in fiksno linearno vožnjo.

     --  Stranska montaža: Pritrjen s stranskimi navojnimi luknjami, popoln za opremo z omejenim navpičnim prostorom in gosto vzporedno razporeditvijo več drsnih enot.

   2. Tipični scenariji uporabe

     --  3C Electronics: Montaža in lepljenje čipov, ostrenje modula leče, ultra natančno pozicioniranje mikro komponent, testiranje cikla sonde

     --  Optična oprema: natančno premikanje kamere CCD, fina kalibracija optičnih leč, lasersko pozicioniranje, visokonatančna platforma za zaznavanje

     --  Micro Precision Montaža: Miniaturno samodejno zaklepanje vijakov, stiskanje sponk, natančno vstavljanje komponent, visoko natančno vrtenje vboda

     -- Medicinska oprema: Natančno krmiljenje mikro črpalke, natančno preklapljanje miniaturnega ventila, teleskopsko pozicioniranje majhnega instrumenta

Primerjava izbire diapozitivov: MXP proti MXJ proti MXQ

Vodnik za hitro izbiro v 3 korakih

   1. Izbira izvrtine glede na obremenitev
     -- φ6 ≤1kg / φ8=1~2kg / φ10=2~4kg / φ12=4~6kg / φ16=6~10kg. Rezervirajte najmanj 50 % varnostne rezerve obremenitve, da zagotovite stabilno natančno delovanje.

   2. Potrditev kapi Standardni obseg giba: 5~30 mm. Dajte prednost kratkim gibom (5~20 mm) za visokofrekvenčne delovne pogoje, da ohranite večjo natančnost pozicioniranja in stabilnost delovanja.

   3. Ujemanje konfiguracije

      --  Nadzor položaja: Opremite 2 magnetni stikali M9B za dvosmerne povratne informacije o položaju giba v realnem času.

     -- Omejitev natančnosti in medpomnjenje: izberite kovinsko mejo z dvojnim koncem (B) za 0~5 mm nastavljivo natančno pozicioniranje; izberite hidravlični blažilnik za modele φ8 in višje, da zmanjšate visokofrekvenčni vpliv.

     --  Prilagoditev cevovodov: uporabite aksialne cevovode za izjemno ozko prostorsko postavitev in stranske cevovode za običajne standardne scenarije namestitve.

Povzetek v enem stavku

     Ultra-visoko natančna pnevmatska drsna miza serije SOLH MXP ima ultra-nizko vzporednost 0,004 mm, minimalno rotacijsko napako, vgrajeno integrirano vodilo, dvosmerno preklopljive cevi in ​​izbirni hidravlični blažilnik, ki služi kot vrhunska visoko togostna mikro linearna stopnja za optično zaznavanje, ultra-natančno 3C sestavljanje in vrhunsko medicinsko avtomatsko opremo.
