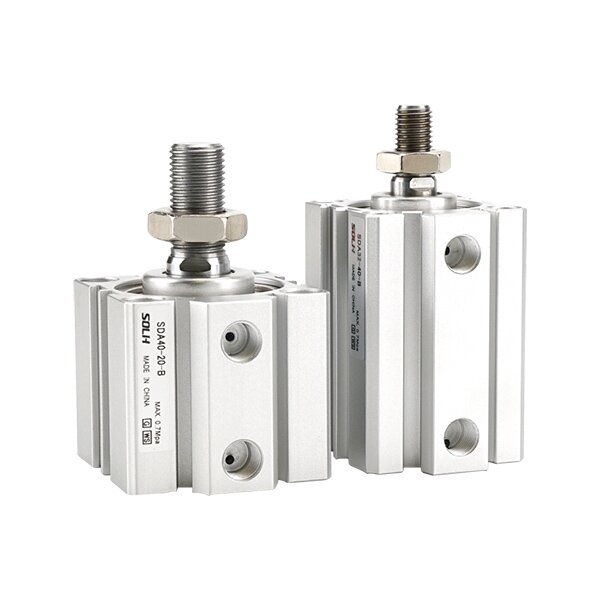

Ultra tanek kompakten pnevmatski cilinder serije SDA

Znamka: SOLH by Richge Technology

Pregled izdelka

     Kvadratni ultratanek kompaktni valj serije SOLH SDA, klasičen ekonomičen kompaktni aktuator. Dolžina telesa le 1/2~1/3 standardnega cilindra ojnice. Montažna dimenzija je zamenljiva s serijama Airtac ACQ in SMC CQ2. Primerno za kratkotrajno potiskanje, vpenjanje in pozicioniranje v omejenem prostoru za namestitev, pogosto se uporablja v 3C avtomatizaciji, pakirnih strojih in opremi za vpenjanje.

Struktura in glavne značilnosti

     -- Izjemno tanko kvadratno aluminijasto ohišje, podpira vgrajeno namestitev za prihranek prostora;

     -- Trda anodizirana cev, kromirana batnica, odporna proti obrabi in proti koroziji;

     -- Popolne različice: dvojno delujoča, enojna povratna vzmet, dvojna palica, nastavljiv hod, različica z magnetom;

     -- Vgrajeni gumijasti odbijači na obeh koncih za blaženje udarcev in zmanjšanje hrupa;

     -- Dvosmerno tesnilo z nizkim trenjem in shranjevanjem maščobe, dolga življenjska doba brez olja;

     -- Okoliški senzorski utori za namestitev fleksibilnega magnetnega samodejnega stikala.

Pravilo kodiranja modela

   1. Primer: SDA20-50-S-B

     -- SDA: ime serije; SSA=podaljšanje vzmeti; STA=navlek vzmeti; SDAD=dvojna palica; SDAJ=nastavljiv hod

     -- 20: Velikost izvrtine: 12/16/20/25/32/40/50/63/80/100 mm

     -- 50: Dolžina giba 5~200 mm

     -- -S: Vgrajen magnetni obroč

     -- -B: batnica z zunanjim navojem; prazno=notranja nit

Tehnične specifikacije

Teoretični potisk in vlečna sila pri 0,5 MPa (enojna palica)

Povzetek v enem stavku

     Ekonomičen, ultra tanek, kompakten pnevmatski cilinder SOLH SDA s številnimi različicami, zamenljiv z ACQ in CQ2, idealen poceni aktuator s kratkim hodom za avtomatsko vpenjanje in potiskanje, ki prihrani prostor.
