Komponente visoko in nizkonapetostne stikalne omare ter sestava omare

Thevisoko in nizkonapetostne stikalne omareje sestavljen iz dveh delov: omarice in odklopnika, s funkcijami, kot so nadzemni vhod in izhod, kabelski vhod in izhod ter povezava zbiralke.

Omarica je sestavljena iz lupine, električnih komponent (vključno z izolacijskimi deli), različnih mehanizmov, sekundarnih sponk in priključkov.

Materiali za omarico

1. Hladno valjana jeklena plošča ali kotno jeklo (za varilne omare); 2. Aluminij-cink jeklena plošča ali pocinkana jeklena plošča (za montažo omar). 3. Plošča iz nerjavečega jekla (nemagnetna). 4. Aluminijasta plošča (nemagnetna).

Funkcionalna enota kabineta

1. Glavna soba zbiralke. 2. Prostor za odklopnik. 3. Kabelska soba. 4. Prostor za releje in instrumente. 5. Majhna soba z vodilom na vrhu omare. 6. Sekundarna terminalska soba.

Električne komponente v omari

1. Običajno uporabljene primarne električne komponente (oprema glavnega tokokroga) v omari so naslednja oprema:

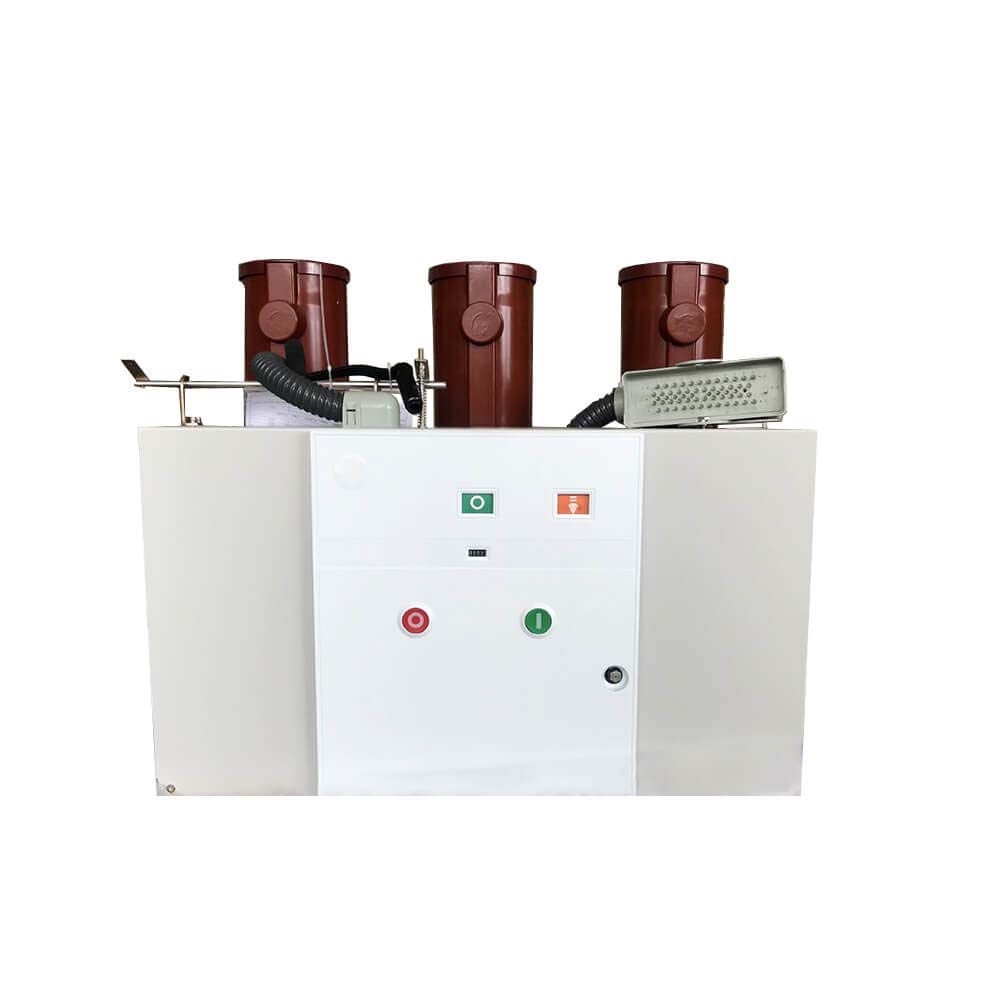

1. Tokovni transformator. 2. Napetostni transformator. 3. Ozemljitveno stikalo. 4. Odvodnik strele (uporno-kapacitivni absorber). 5. Odklopnik. 6. Visokonapetostni odklopnik. 7. Visokonapetostni kontaktor. 8. Visokonapetostna varovalka. 9. Transformator. 10. Visokonapetostni zaslon v živo. 11. Izolacijski deli [kot so: stenska puša, kontaktna škatla, izolator, izolacijski toplotno skrčljivi (hladno skrčljivi) plašč]. 12. Glavna zbiralka in odcepna zbiralka. 13. Visokonapetostni reaktor. 14. Stikalo za obremenitev. 15. Visokonapetostni enofazni shunt kondenzator itd.

Glavne sekundarne komponente, ki se običajno uporabljajo v omari, so naslednja oprema:

1. Rele. 2. Merilnik vatnih ur. 3. Ampermeter. 4. Voltmeter. 5. Merilnik moči. 6. Merilnik faktorja moči. 7. Merilnik frekvence. 8. Varovalka. 9. Zračno stikalo. 10. Preklopno stikalo. 11. Signalna lučka. 12. Upor. 13. Gumb. 14. Mikroračunalniško integrirana zaščitna naprava itd.

Sekundarne komponente, znane tudi kot sekundarna oprema ali pomožna oprema, se nanašajo na nizkonapetostno opremo, ki nadzira, nadzoruje, meri, prilagaja in ščiti primarno opremo.
