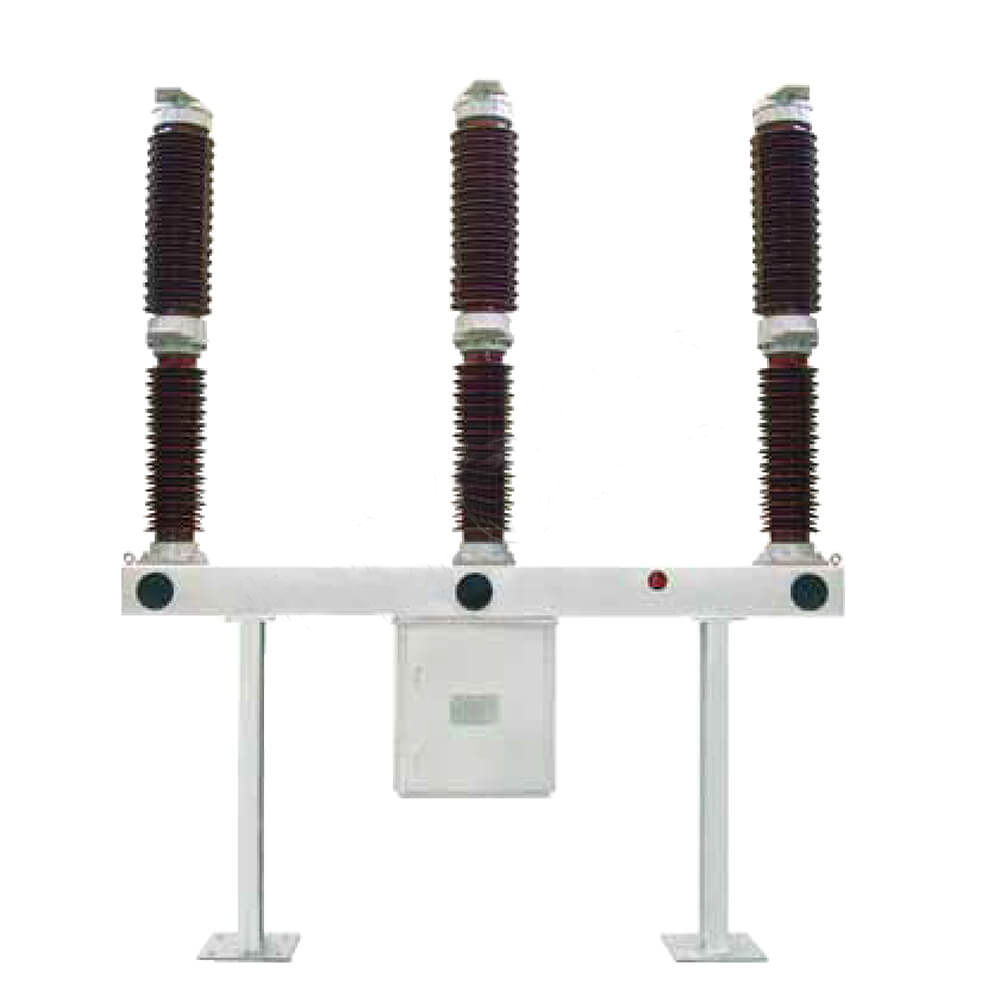

LW36-126 110kV 126kV Outdoor SF6 vezje

LW36-126 110kV 126kV Outdoor SF6 vezje

LW36-126/145 je kombinirani aparat, vključno s odklopnikom rezervoarja SF6 s tehnologijo izumrtja z lokom za samoplačnico. Odklopniki vezja so na voljo za eno ali tri polno delovanje ， Uporablja se za razbijanje nazivnega toka, prelomni tok ali za preklop električnih linij in s tem uresničuje krmiljenje in zaščito električnega sistema. Zmogljiv je za redno delovanje in se lahko uporablja tudi kot priključni odklopnik. Novi vzmetni mehanizem delovanja zagotavlja visoko zanesljivost in varnost.

LW36-126/3150-40 samoenergiran visokonapetostni odklopnik SF6 je zunanji odklopnik zunanji vezje, zasnovan za visokonapetostne izmenične sisteme. Idealen je za uporabo v električnih omrežjih z največjo napetostjo 145kV in nazivno frekvenco 50Hz. Ta odklopnik se uporablja za prekinitev nazivnih tokov, tokov napak ali za preklop tokokrogov, ki zagotavlja bistveni nadzor in zaščito za električne sisteme. Primerno je tudi za uporabo kot odklopnik povezav v omrežnih medsebojnih povezavah.

Ta izdelek uporablja plin SF6 kot lok za gašenje in izolacijski medij. Opremljen je z najnovejšo tehnologijo za samo-naporoženo lok in ima nov spomladanski mehanizem. LW36-126/3150-40 ponuja dolgo električno življenjsko dobo, nizko delovanje, nizko hrup in visoko zanesljivost, zaradi česar je najbolj zanesljiva izbira za območja z visoko višino ali 132KV napajalnih sistemov. Prav tako lahko nadomesti uvožene izdelke iste vrste.

Strukturne značilnosti

Odklopnik vezja sprejme trifazno strukturo porcelana v koloni. Tri faze so opremljene s spomladanskim delovnim mehanizmom, ki je centralno razporejen in trifazni, zato je videz nov in izjemen. Odklopnik vezja uporablja plin SF6 kot izolacijo in lok gojitve medija. Med delovanjem je priključen tripolni plin SF6 vezja odklopnika in za spremljanje njegovega pritiska in napredka gostote se uporablja rele gostote kazalca. Zaradi samoenergijskega načela za gašenje in optimizirane zasnove v sistemu gibanja vezja se mehanska učinkovitost učinkovito izboljša in delovno delo je zmanjšano;

Odlična lomska zmogljivost in dolgo električno življenje;

Montažni okvir in opora sta narejena iz kakovostnih jeklenih plošč, ki so kot celota. Obdelava površine sprejme postopek pocinkanja vročega potoka. Vsi izpostavljeni pritrdilni elementi so izdelani iz materialov z visoko trdnostjo in pocinkanih ali pocinkanih delih iz nerjavečega jekla. Mehanizemska lupina je narejena iz nerjavečega jekla, zato ima izdelek odlično korozijsko odpornost; Visoka mehanska zanesljivost in jo je mogoče pogosto upravljati;

Zaradi inherentne visoke izolacijske trdnosti žveplovega heksafluoridnega plina in optimalnega kontaktnega gibanja odklopnika vezja prekine kapacitivni tok brez ponovitve; Zunanja stopnja izolacije je visoka, zunanja izolacija je zasnovana z veliko razdaljo plazenja, razdalja raztezanja je ≥31 mm/kV, zmogljivost odpornosti umazanije pa je odlična. Varno lahko deluje tudi v težkih okoljih;

Močna nosilnost toka: Preskus dviga temperature se izvaja v skladu z 1,2 -kratnim nazivnim tokom 3150A, torej 3780A, in še vedno obstaja velika meja za dvig temperature na vsaki točki;

Skupni videz izdelka je kompakten, namestitev in zagon na kraju samem sta priročna, vzdrževalna obremenitev pa majhna.

Prijave:

Zaščita električnega omrežja: za zaščito in nadzor se pogosto uporablja v 132KV ali višjih napetostnih omrežjih.

Operacije preklopa: Primerno za preklapljanje vezja in kot odklopnik povezav v medsebojnih povezavah napajalnega sistema.

Uporaba visoke višine: idealna za uporabo na območjih z visoko višino zaradi močnega dizajna in napredne tehnologije.

Okoljski pogoji za uporabo

Običajni okoljski pogoji za uporabo izpolnjujejo naslednje zahteve:

a) temperatura zunanjega zraka -25 ℃ (-40 ℃) ~ +40 ℃;

b) nadmorska višina ≤2500m (2000m);

c) hitrost vetra ≤34m/s;

d) dnevna temperaturna razlika ≤25 ℃;

e) intenzivnost sonca ≤1000W/m;

f) intenzivnost potresne stopnje potresne odpornosti 8 stopinj (vodoravni pospešek 0,2 g, navpični pospešek 0,1 g);

g) debelina ledu ≤10 mm;

h) raven onesnaževanja zraka ne presega ravni ⅲ v GB/T 5582;

i) lokacija namestitve na prostem.

Če ima uporabnik posebne zahteve za uporabo okoljskih pogojev, se lahko pogaja s strokovnjaki Liyond.

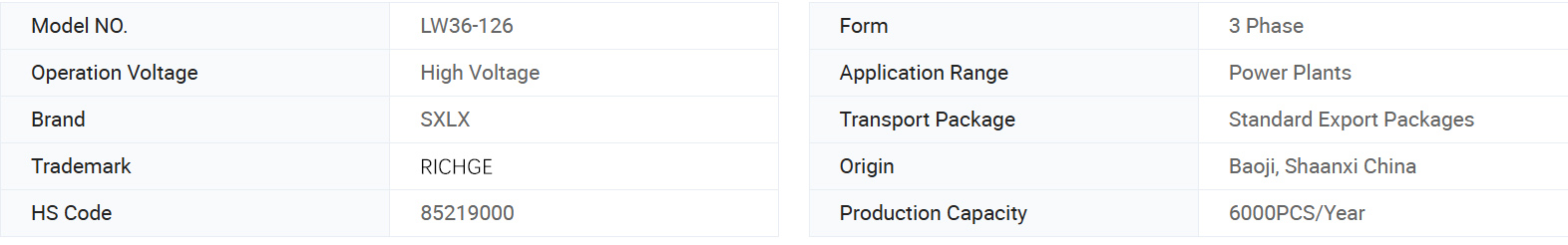

Osnovne informacije.

Tehnični parametri

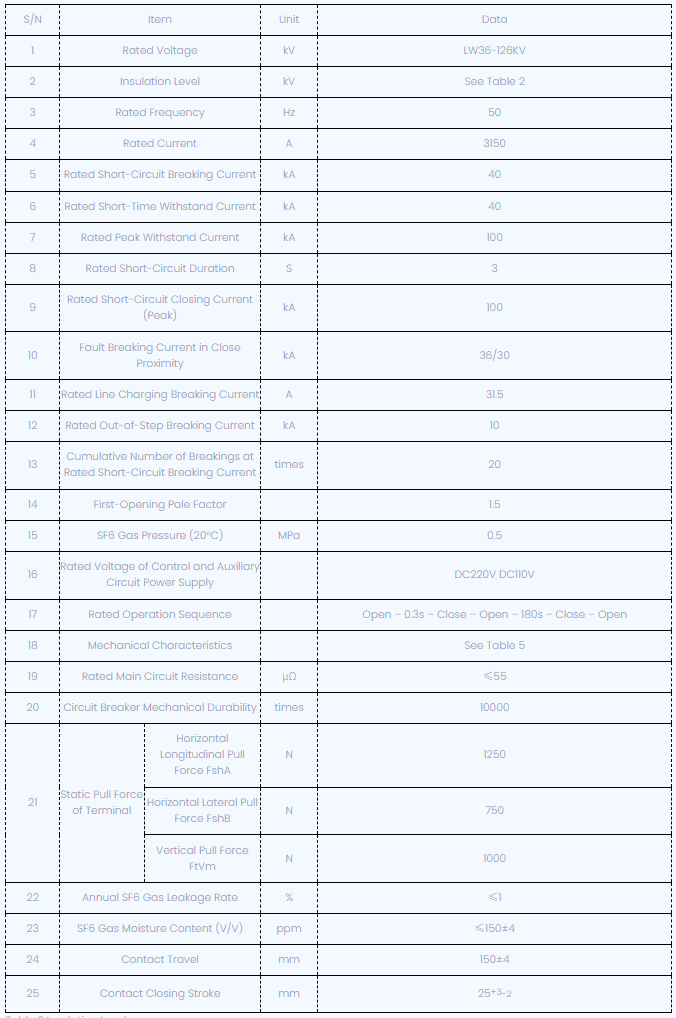

LW36-126 Tehnični parametri odklopnikov SF6

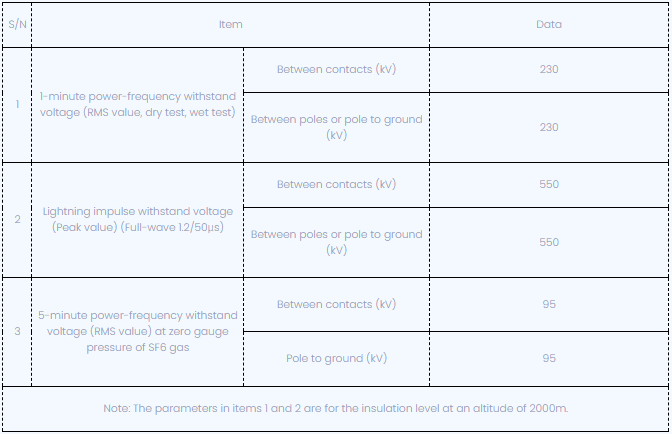

Tabela 2 ravni izolacije

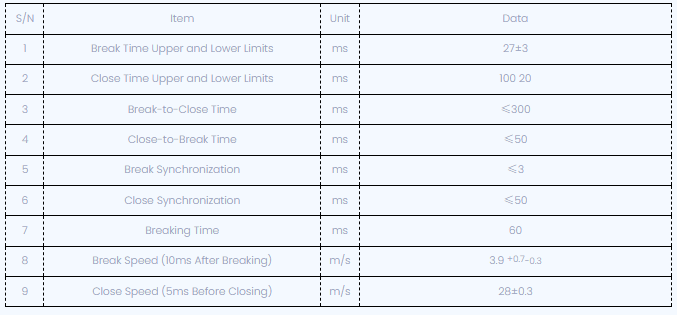

Tabela 3 Mehanske značilnosti

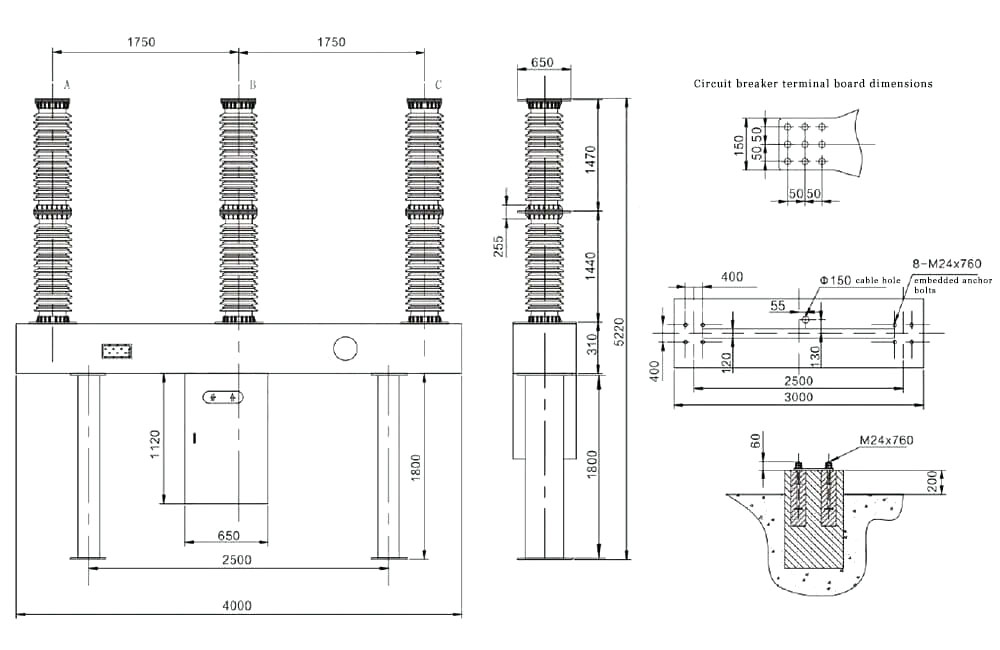

Tehnična risba

LW36 SF6 OBVESTILO OBVEZNOSTI NAROČILA

Model in specifikacije odklopnikov vezja;

Nazivni električni parametri (napetost, tok, prelomni tok itd.)

Okoljski pogoji za uporabo (temperatura okolice, nadmorska višina, raven onesnaževanja okolja)

Nazivni električni parametri krmilnega vezja (nazivna napetost motorja za shranjevanje energije, nazivna napetost odpiranja in zapiranja tuljave);

Ime in količina rezervnih delov, posebne opreme in orodij (ki jih je treba naročiti ločeno);

Smer ožičenja primarnega zgornjega terminala.

LW36 SF6 OBVESTILO OBVEZNOSTI NAROČILA

Model in specifikacije odklopnikov vezja;

Nazivni električni parametri (napetost, tok, prelomni tok itd.)

Okoljski pogoji za uporabo (temperatura okolice, nadmorska višina, raven onesnaževanja okolja)

Nazivni električni parametri krmilnega vezja (nazivna napetost motorja za shranjevanje energije, nazivna napetost odpiranja in zapiranja tuljave);

Ime in količina rezervnih delov, posebne opreme in orodij (ki jih je treba naročiti ločeno);

Smer ožičenja primarnega zgornjega terminala.
