Podroben uvod v SF6 odklopnik Richge Technology

    Richge Technology se v glavnem osredotoča na proizvodnjo dodatkov za nizkonapetostne stikalne naprave, visokonapetostnih komponent stikalnih naprav in serij odklopnikov za notranjo/zunanjo uporabo. Sledi strokovni uvod v SF6 odklopnike za referenco.

I. Osnovni pregled odklopnika SF6

    Odklopnik SF6 je visokonapetostni odklopnik, ki uporablja plin žveplov heksafluorid (SF6) kot izolacijo in medij za gašenje obloka, ki se pogosto uporablja na področju prenosa in distribucije elektroenergetskih sistemov.

Glavne značilnosti:

• Odlična izolacijska zmogljivost: izolacijska trdnost plina SF6 je 2,5- do 3-krat večja od moči zraka, kar lahko znatno zmanjša prostornino opreme.

• Vrhunska zmogljivost gašenja obloka: visoka prevodnost stolpca obloka, kratek čas obloka (2–2,5 cikla) ​​in velika prekinitvena zmogljivost (do 80 kA).

• Ni nevarnosti požara: plin SF6 je negorljiv z visoko varnostjo.

• Dolga življenjska doba: električna življenjska doba lahko doseže več kot 25 let, z dolgim ​​ciklom vzdrževanja in zmanjšano pogostostjo vzdrževanja.

II. Načelo delovanja in struktura

2.1 Načelo delovanja

Mehanizem za gašenje obloka:

1. Med odpiranjem se gibljivi in ​​statični kontakti ločijo, da nastane oblok, ki povzroči razpad plina SF6 na atome S, F in pozitivne/negativne ione pri visoki temperaturi.

2. Molekule plina SF6 zajamejo proste elektrone, da tvorijo negativne ione, zmanjšajo prevodnost stebra obloka in pospešijo gašenje obloka.

3. Po ugasnitvi obloka se plin povrne v prvotno stanje izolacije.

Kroženje plina:Prevzemanje tipa tlačnega plina ali načela tipa lastne energije se pretok plina ustvari z energijo bata ali obloka, da hitro ugasne oblok in obnovi izolacijo.

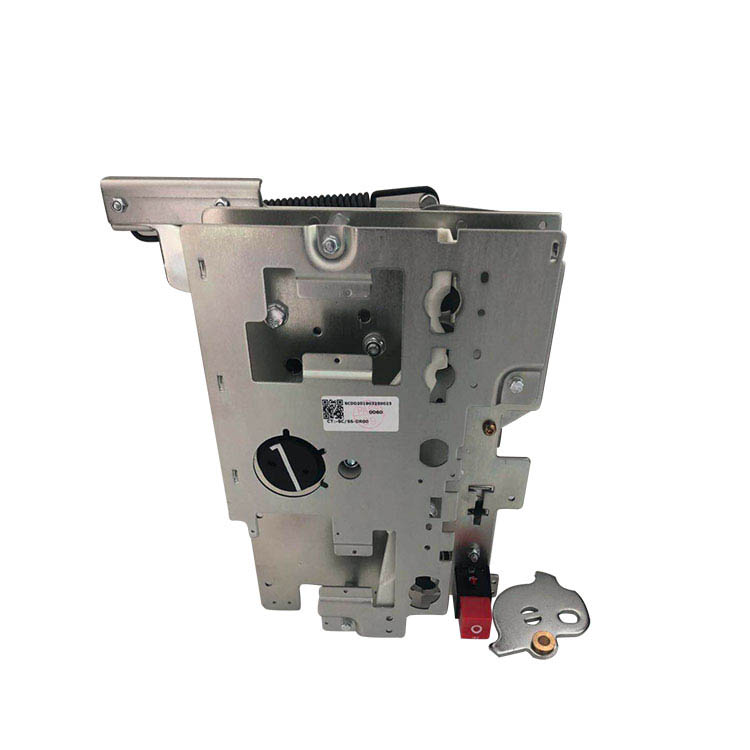

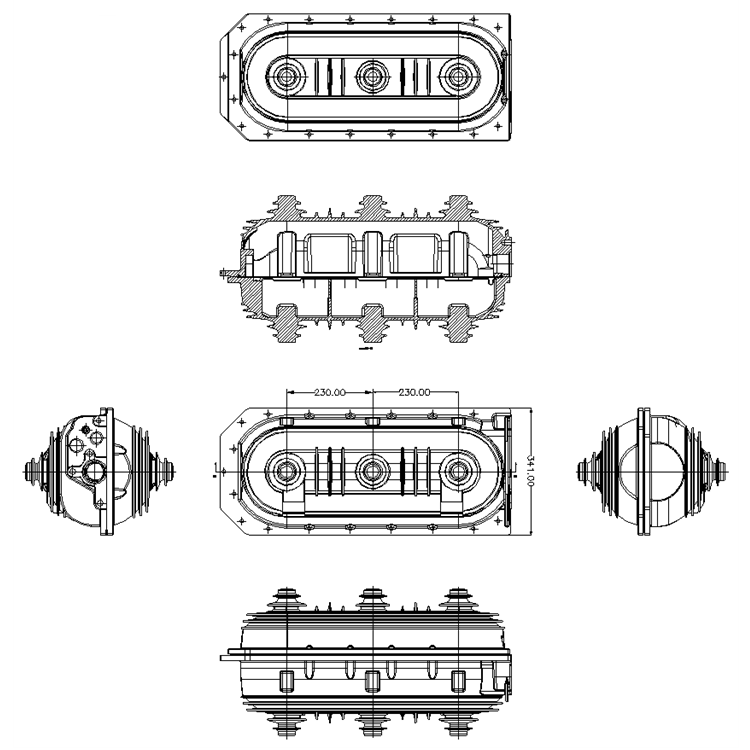

2.2 Glavna struktura

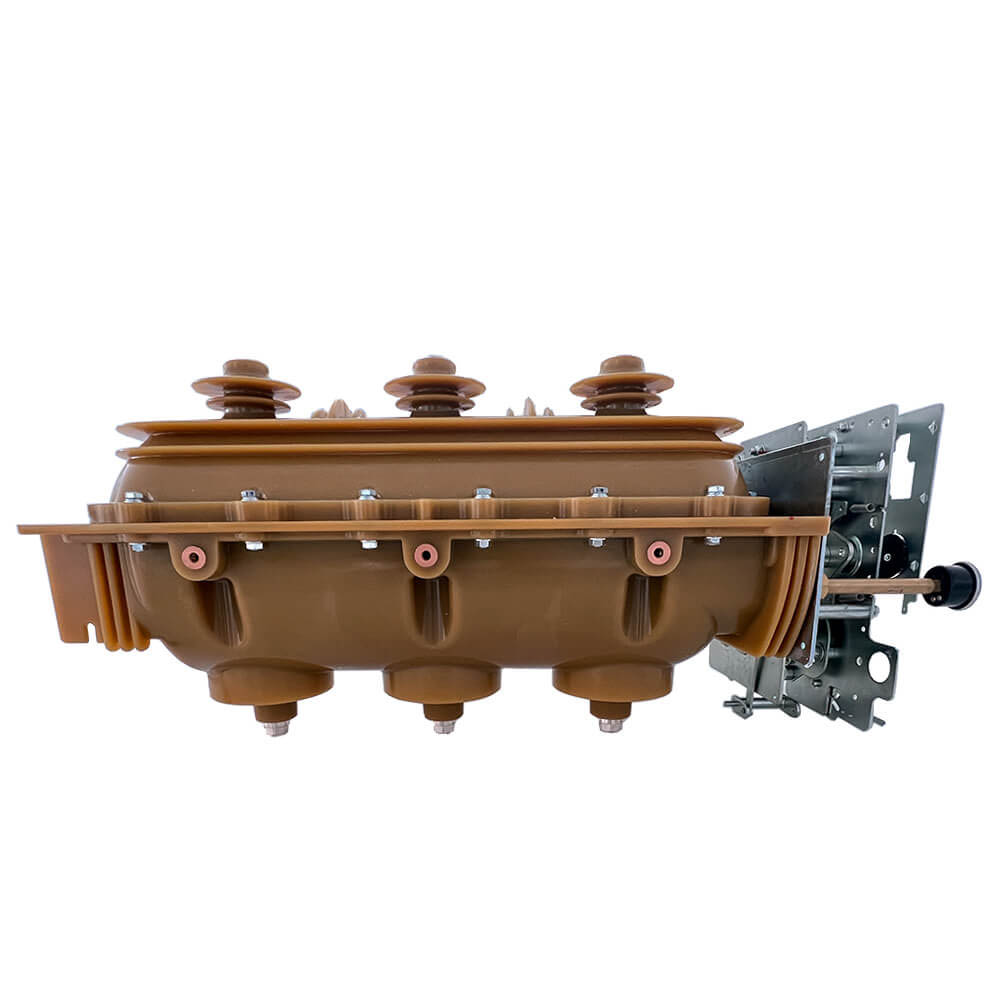

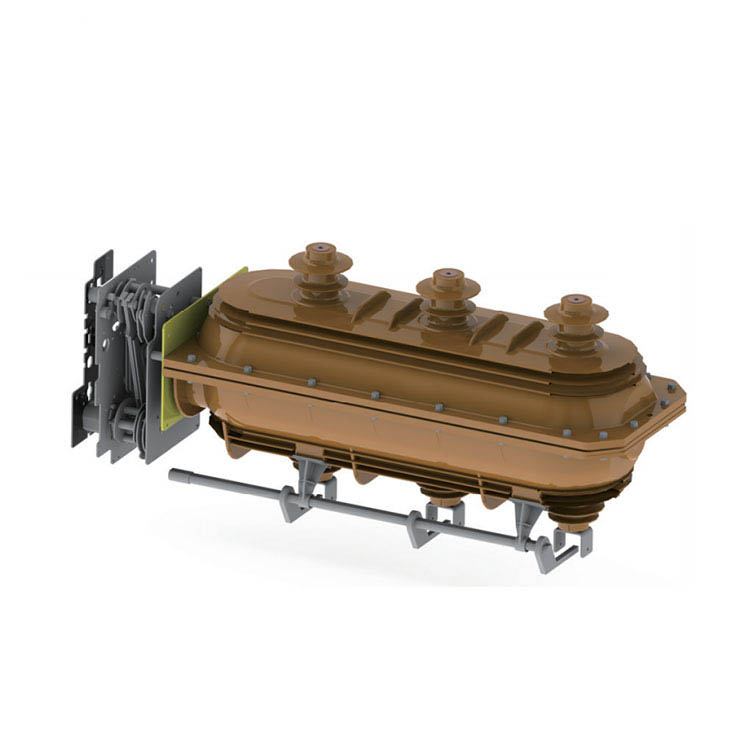

III. Vrste in tehnični parametri SF6 odklopnikov, ki jih proizvaja Richge Technology

3.1 Glavne vrste

1. Razvrščeno po strukturi:

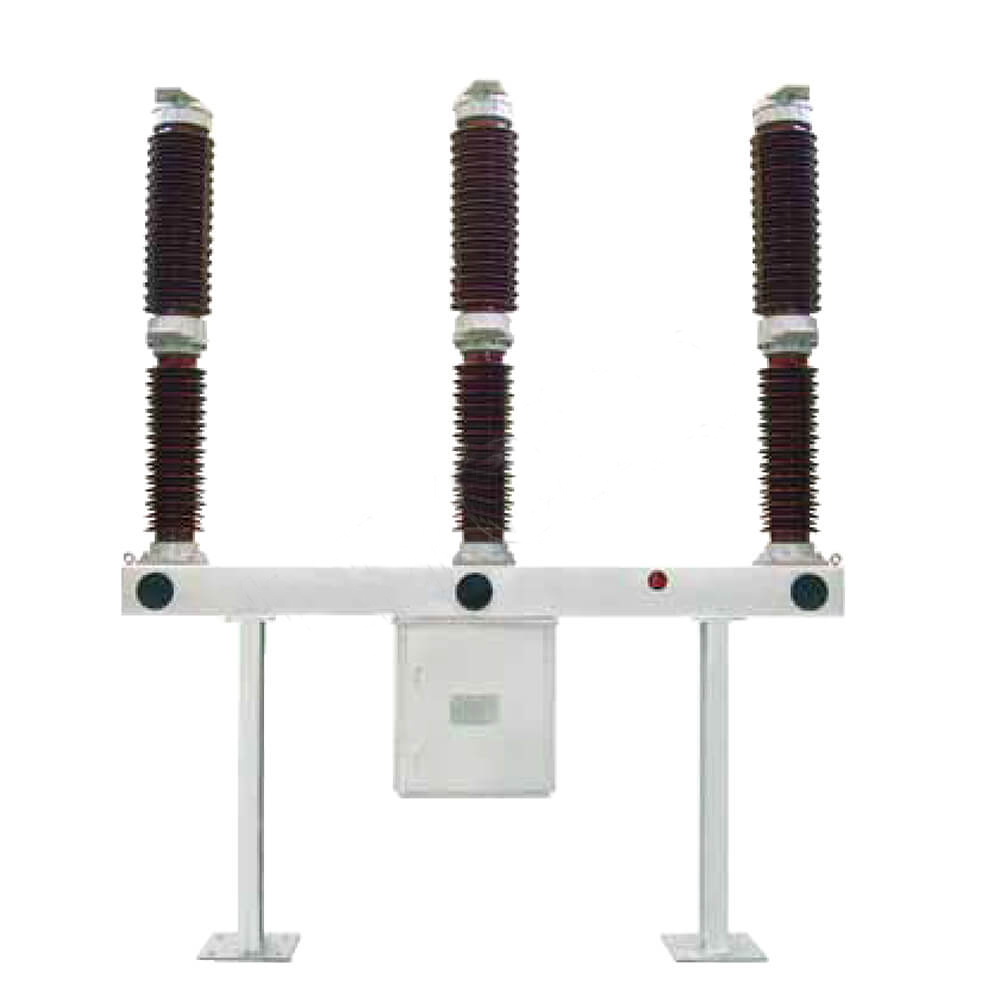

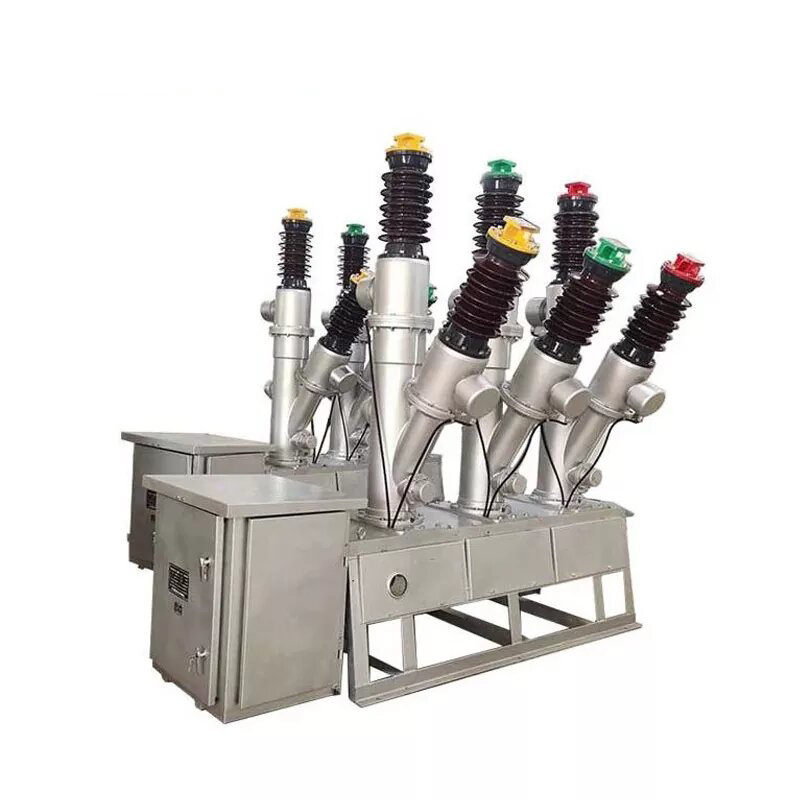

• Tip stebra iz porcelana: neodvisen trifazni, velik volumen, primeren za zunanje prostore (kot je tip FA4-550)

• Tip rezervoarja (talni tip rezervoarja): trifazni skupni rezervoar, kompaktna zgradba, dobra seizmična učinkovitost, enostavno vzdrževanje

• Odklopnik v kombinirani električni opremi GIS: integriran z odklopnikom, ozemljitvenim stikalom itd. v zaprtem ohišju

2. Razvrščeno po metodi gašenja obloka:

• Enotlačni tip: Samo en tlak znotraj komore za gašenje obloka, preprosta struktura, široko uporabljena

• Tip z dvojnim tlakom: z visoko- in nizkotlačnimi zračnimi komorami, boljša učinkovitost gašenja obloka, vendar zapletena struktura

3.2 Ključni tehnični parametri

IV. Prednosti in možnosti uporabe odklopnika SF6

4.1 Prednosti izdelka

1. Odlična prekinitvena zmogljivost: lahko hitro ugasne obloke, skoraj ne ustvari prenapetosti, ki bi lahko povzročila sekanje, in zaščiti opremo in linije

2. Visoka zanesljivost: zaprta struktura zmanjšuje vpliv zunanjega okolja, primerna za različne težke podnebne razmere

3. Nizka raven hrupa: hrup delovanja je manjši od 85 dB, kar izboljšuje delovno okolje

4. Majhna tlorisna površina: Kompaktna struktura, še posebej primerna za mestne postaje in prostorsko omejena mesta

5. Visoka raven inteligence: lahko integrira nadzorni sistem za spremljanje gostote plina, temperature in stanja delovanja v realnem času

4.2 Scenariji uporabe

• Sistem prenosa električne energije: Zaščita in nadzor 500kV in več ultravisokonapetostnih daljnovodov

• Podpostaja: Uporablja se kot zaščitna oprema za glavne transformatorje in zbiralke

• Industrijsko električno omrežje: Visokonapetostna distribucija električne energije za elektrarne, ki jih sami oskrbujejo v velikih tovarnah, rudnikih itd.

• Nov priključek na energetsko omrežje: Zaščitna oprema za dvigovalne postaje v vetrnih elektrarnah in fotovoltaičnih elektrarnah

• Mestno električno omrežje: osrednja komponenta kompaktne GIS stikalne opreme

V. Točke namestitve in vzdrževanja

5.1 Zahteve za namestitev

1. Priprava temeljev:

• Napaka ravni <1 mm/m za zagotovitev stabilnosti opreme

• Popoln ozemljitveni sistem, ozemljitveni upor <0,5Ω

2. Obdelava plina:

• Zaznavanje uhajanja plina pred namestitvijo, letna stopnja uhajanja mora biti <1‰

• Evakuirajte pod 133 Pa in pustite več kot 2 uri, nato napolnite s kvalificiranim plinom SF6, potem ko potrdite, da ni puščanja

• Tlak polnjenja s plinom strogo sledi zahtevam priročnika izdelka, napaka je nadzorovana znotraj ±0,02 MPa

3. Nastavitev mehanizma:

• Čas odpiranja in zapiranja ter nastavitev sinhronizacije ustrezajo tehničnim zahtevam

• Upravljalni mehanizem je gibljiv brez zatikanja

• Pomožno stikalo preklopi natančno z običajnim povratnim signalom

5.2 Metode vzdrževanja

Elementi rednega pregleda:

Posebno vzdrževanje:

• Polnjenje plina: Ko tlak pade na alarmno vrednost (običajno 0,05MPa nižje od nazivnega tlaka), pravočasno dopolnite plin

• Zamenjava plina: Po prekinitvi hude napake preverite kakovost plina in ga po potrebi zamenjajte

• Kalibracija releja gostote: Izvedite kalibracijo vsake 2-3 leta

VI. Previdnostni in varnostni ukrepi

1. Značilnosti plina SF6:

• Čisti SF6 ni strupen, vendar so produkti razgradnje obloka (kot sta SO2, HF) strupeni, zato je med vzdrževanjem potrebno prezračevanje

• Preprečite stik plina s kožo in dihali, po potrebi nosite zaščitno opremo

2. Varnost vzdrževanja:

• Pred vzdrževanjem mora najprej prekiniti napajanje, preveriti, da ni elektrike in ozemljitve

• Preden izpustite plin SF6, zmanjšajte tlak na nič

• Prisilno prezračevanje več kot 15 minut po odprtju opreme, da se zagotovi izčrpavanje notranjega plina

3. Zahteve za varstvo okolja:

• SF6 je močan toplogredni plin (vrednost GWP 23900), zato je treba emisije strogo nadzorovati

• Odpadni plin je treba reciklirati in obdelati ter se ne sme neposredno izpuščati v ozračje

VII. Povzetek

    S svojo odlično izolacijo in zmogljivostjo gašenja obloka je odklopnik SF6 postal glavna izbira visokonapetostnih stikalnih naprav v sodobnih elektroenergetskih sistemih, še posebej primeren za scenarije prenosa in distribucije električne energije z veliko zmogljivostjo in visoko napetostjo.
