Zgradba in princip delovanja
GN19-12 Notranja ločilna stikala Visokonapetostno ločilno stikalo
Notranja visokonapetostna ločilna stikala serije GN19-12, 12C (v nadaljevanju ločilna stikala) so notranje naprave z nazivno napetostjo 12 kV, trifazni izmenični tok 60 Hz, in se uporabljajo za ločitev in zapiranje tokokrogov, ko je napetost in brez obremenitve.

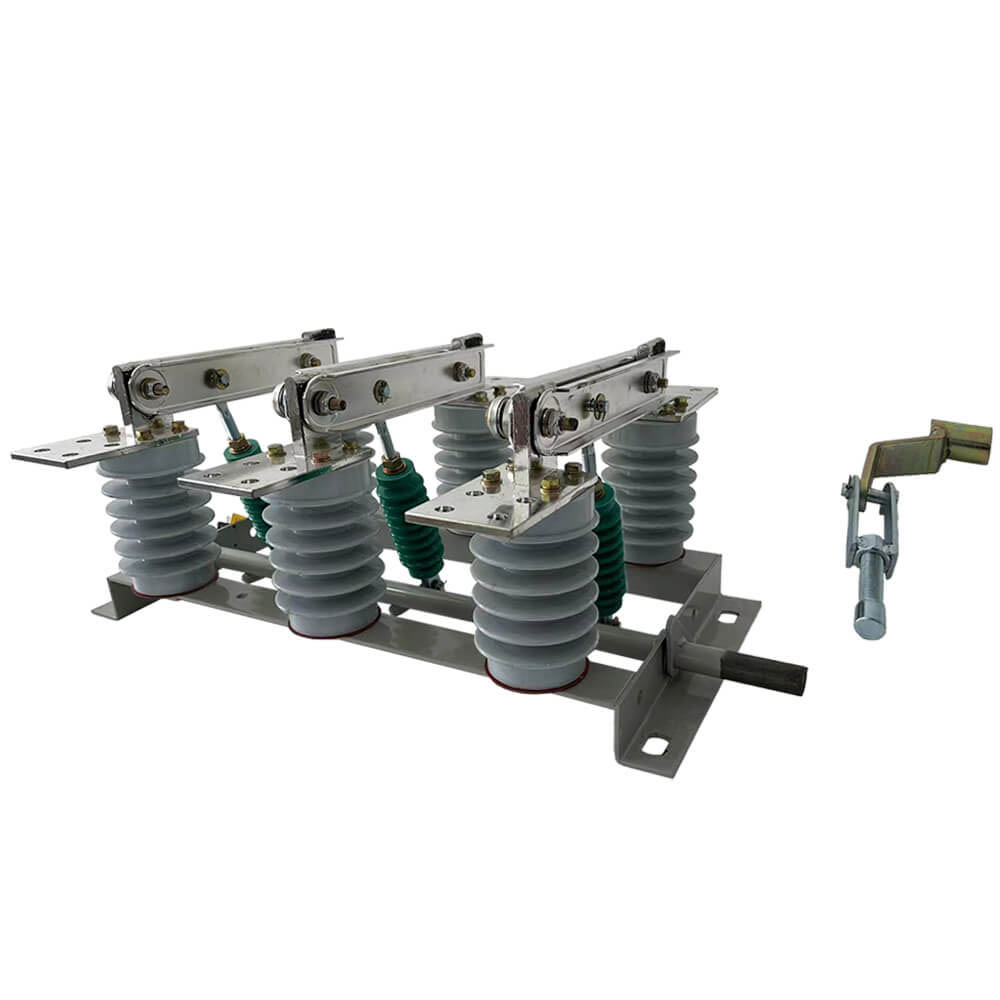

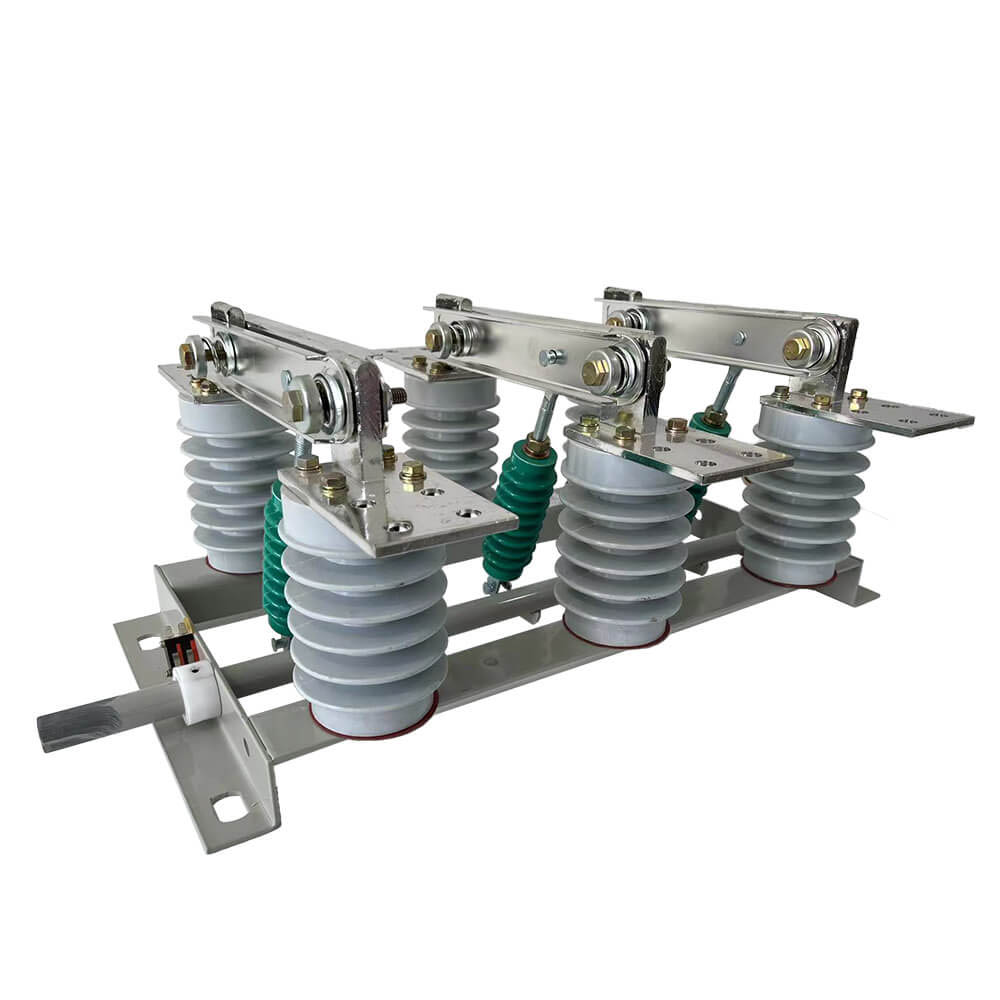

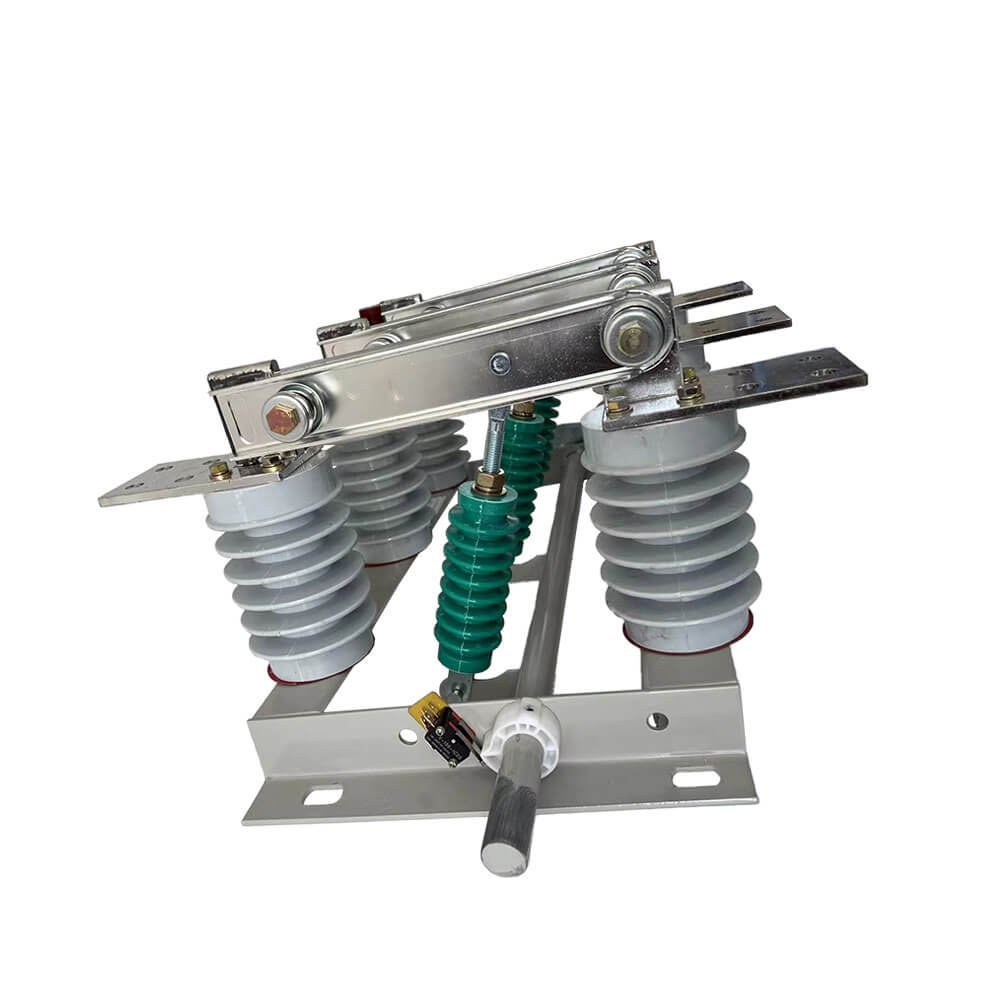

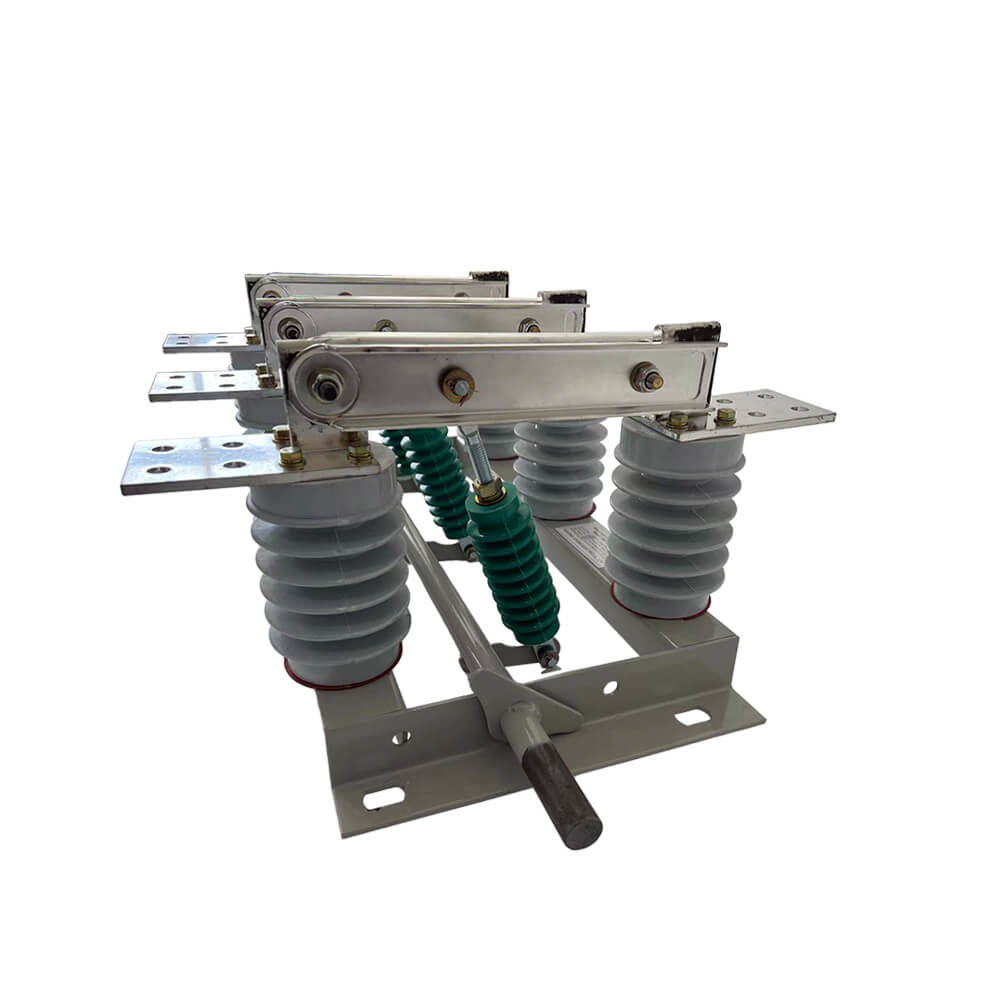

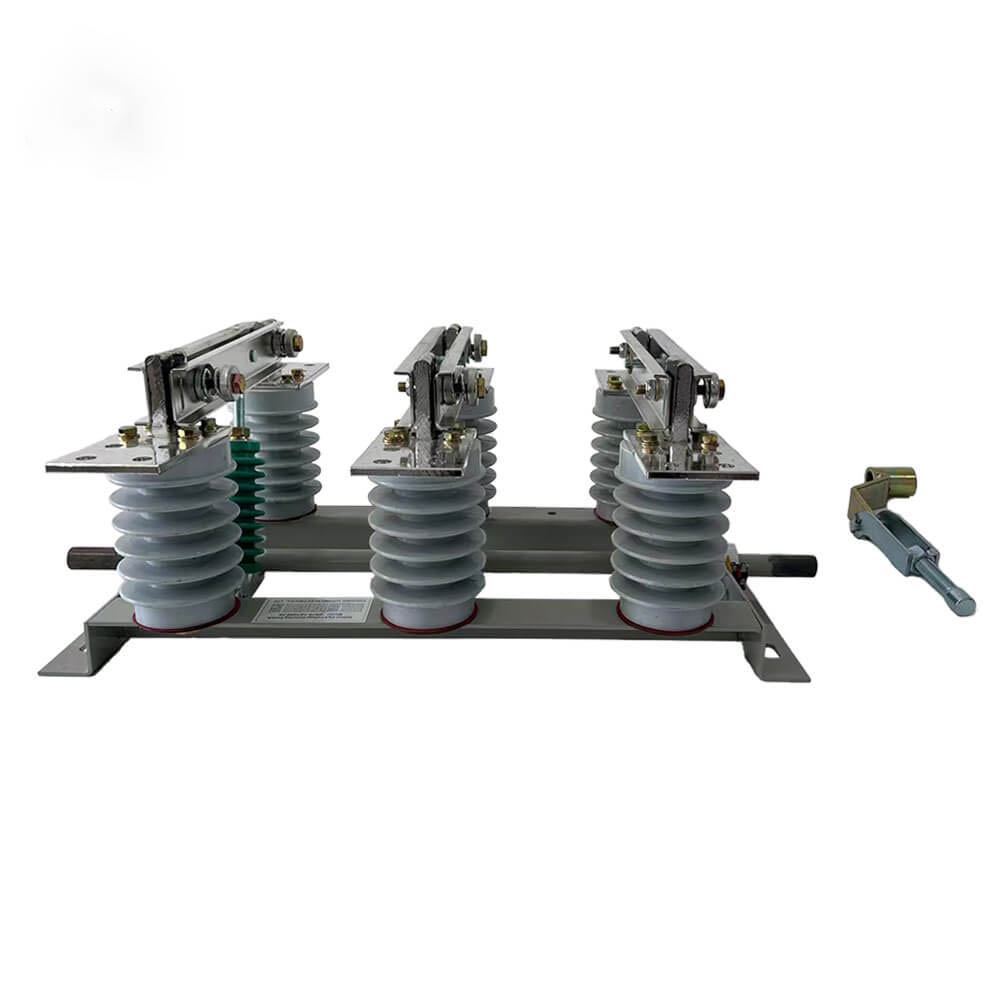

Ta serija izolacijskih stikal je tripolnega tipa, sestavljena iz osnovnega okvirja, vrtljive gredi in vzvoda, izolatorja iz porcelanskega stebra, vratnega noža in povezovalne plošče. Vrtljiva gred je nameščena na nosilnem okvirju, na katerega so privarjeni trije pari vzvodov, vzvodi pa so z vratnim nožem nagnjeni skozi porcelanski izolator vlečne palice. Gred se razteza iz spodnjega okvirja in katerikoli njen del je mogoče povezati z delovnim mehanizmom.
Prevodni del ločilnega stikala tipa GN19-12/400, 630, 1000, 1250 je pritrjen na podnožju z dvema stebričastima izolatorjema za vsako fazo. (Tip GN19-12C/400, 630, 1000, 1250 ima en stebričasti izolator in en izolator iz porcelanskega ohišja.) Tri faze so nameščene vzporedno, prevodni del pa je sestavljen iz statičnih kontaktov kontaktnih nožev in kontaktnih držal (ali prevodnih palic). Vsaka faza kontaktnega noža je povezana s sredino veznega izolatorja, veznega izolatorja in nameščena na dnu vretena. Vreteno je prek ročaja povezano s ojnico (priskrbi uporabnik) in gibljivim mehanizmom tipa CS6-1. Povezovalni kontaktni nož je sestavljen iz dveh bakrenih plošč z režami, kar ne samo poveča površino odvajanja toplote kontaktnega noža za znižanje spodnje temperature, temveč tudi izboljša mehansko trdnost kontaktnega noža, tako da se izboljša dinamična stabilnost stikala. En konec kontaktnega noža je pritrjen na kontaktni blok (ali na prevodno palico) s sornikom (car Shaw). GN19-12/1000, 1250 v stiku z namestitvijo magnetne zaklepne plošče, plus namen magnetne zaklepne plošče je, da ko velik tok kratkega stika poveča kontaktni nož z dvema utoroma med| privlačnost. Odklopna stikala GN19-12/400, 630 imajo majhno omejitev toka, zato ni treba dodati magnetne zaklepne plošče.
 |
 |
 |

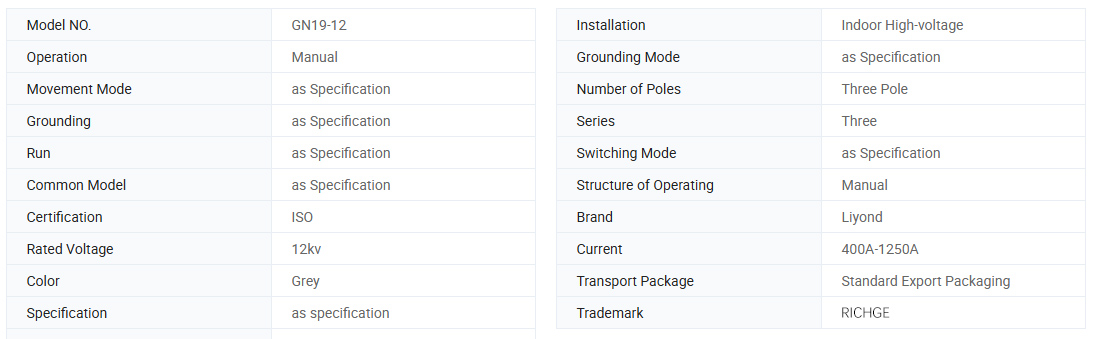

| Model |
Nazivna napetost (kV) |
Nazivni tok (A) |
Nazivni kratkotrajni tok (/4s) |
Nazivni temenski odporni tok (the) |
| GN19-12/400-12,5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12/630-20 |
12 | 630 | 20 | 50 |
| GN19-12/1000-31,5 |
12 | 1000 | 31.5 | 80 |
| GN19-12/1250-31,5 |
12 | 1250 | 31.5 | 80 |
| GN19-12C/400-12,5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12C/630-20 |
12 | 630 | 20 | 50 |
| GN19-12C/1000-31,5 |
12 | 1000 | 31.5 | 80 |
| GN19-12C/1250-31,5 |
12 | 1250 | 31.5 | 80 |
1. Zgornja meja temperature okolja +40 ℃, spodnja meja -10 ℃, Opomba: dovolite shranjevanje in transport pri -25 ℃
2. Nadmorska višina ne več kot 1000 m
3. Relativna vlažnost: dnevno povprečje ni več kot 95%, mesečno povprečje ni več kot 90%
4. Tlak vodne pare: dnevno povprečje ni večje od 2,2 × 10-3Mpa, mesečno povprečje ni večje od 1,8 × 10-3Mpa
5. Okoliški zrak ne sme vsebovati jedkih ali gorljivih plinov, vodne pare in drugega očitnega onesnaženja.
6. Brez običajnih in močnih vibracij.
Opomba: Posvetujte se s proizvajalcem, da rešite težavo, če ni v skladu z zgornjimi pogoji
Navodila za naročanje ● Sprejmi OEM & ODM: DA
●Certifikat: CE, poročila o preskusih
●Čas izdelave: 7~ 12 delovnih dni
●Garancijsko obdobje: 12 mesecev
●Dobavni rok: 15 dni
●Pri naročilu tega stikala navedite specifikacijo modela, nazivno napetost, nazivni tok in druge tehnične podatke.
●Če obstajajo posebne zahteve, se lahko dogovorite za njihovo rešitev.
