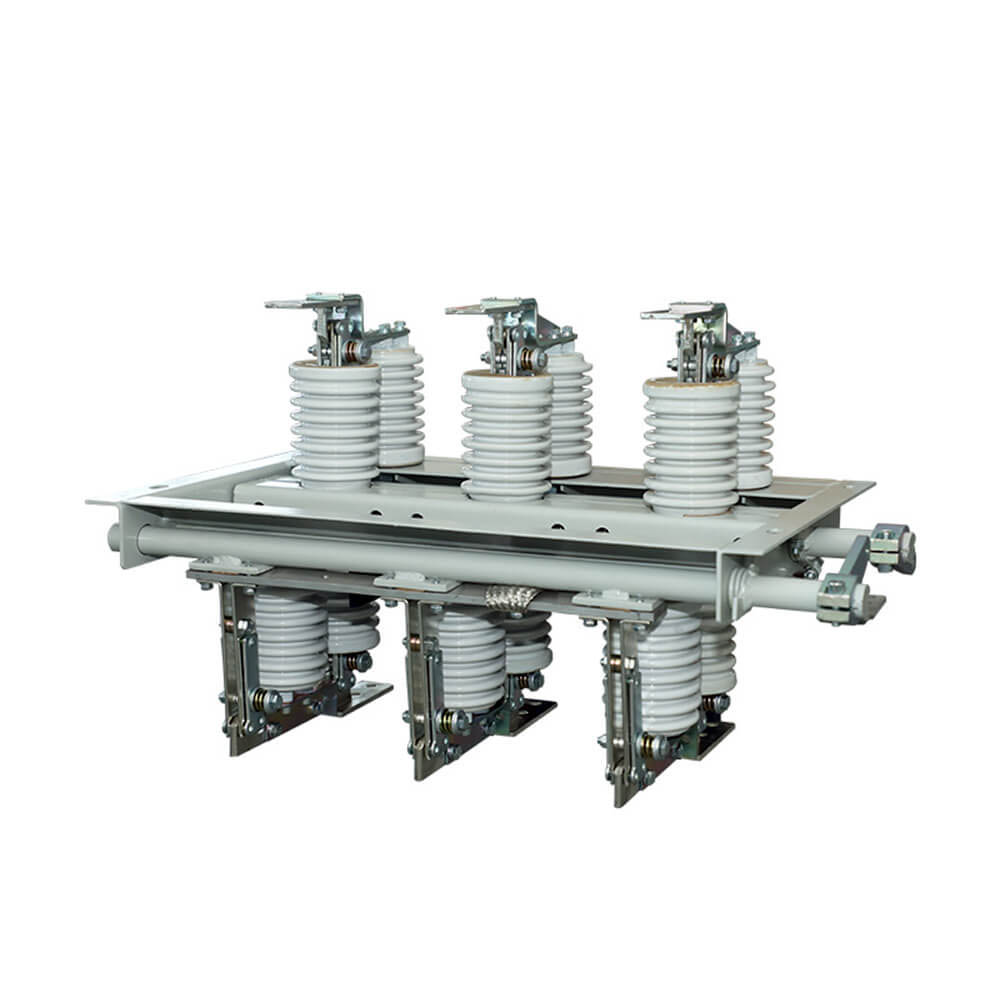

GN30-12 Notranji vrtljivi visokonapetostni zaklop je nov tip z rotacijskim nožem. Glavna konstrukcijska formula je popraviti dva sklopa izolatorjev in stikov na zgornji in spodnji ravnini trifaznega skupnega nizkega okvirja, pri čemer se z vrtenjem noža uresniči odpiranje in zapiranje stikala. GN3-12D Switch doda obliko priključevanja noža na podlagi GN30-12, da zadovolji potrebe različnih elektroenergetskih sistemov. Ta izdelek je kompakten v zasnovi, majhen v prostoru, močan v izolaciji, enostaven za namestitev in nastavitev. Izpolnjuje zahteve "AC visoko napetostno izolacijsko stikalo in ozemljitveno stikalo" in je uporabno za notranje sisteme z nazivno napetostjo do 10 kV AC 50 Hz in manj. Uporablja se lahko kot odpiranje in zapiranje, kadar je napetost in ni obremenitve. Uporablja se lahko z visokonapetostnimi stikalnimi napravami ali pa se lahko uporablja sam.

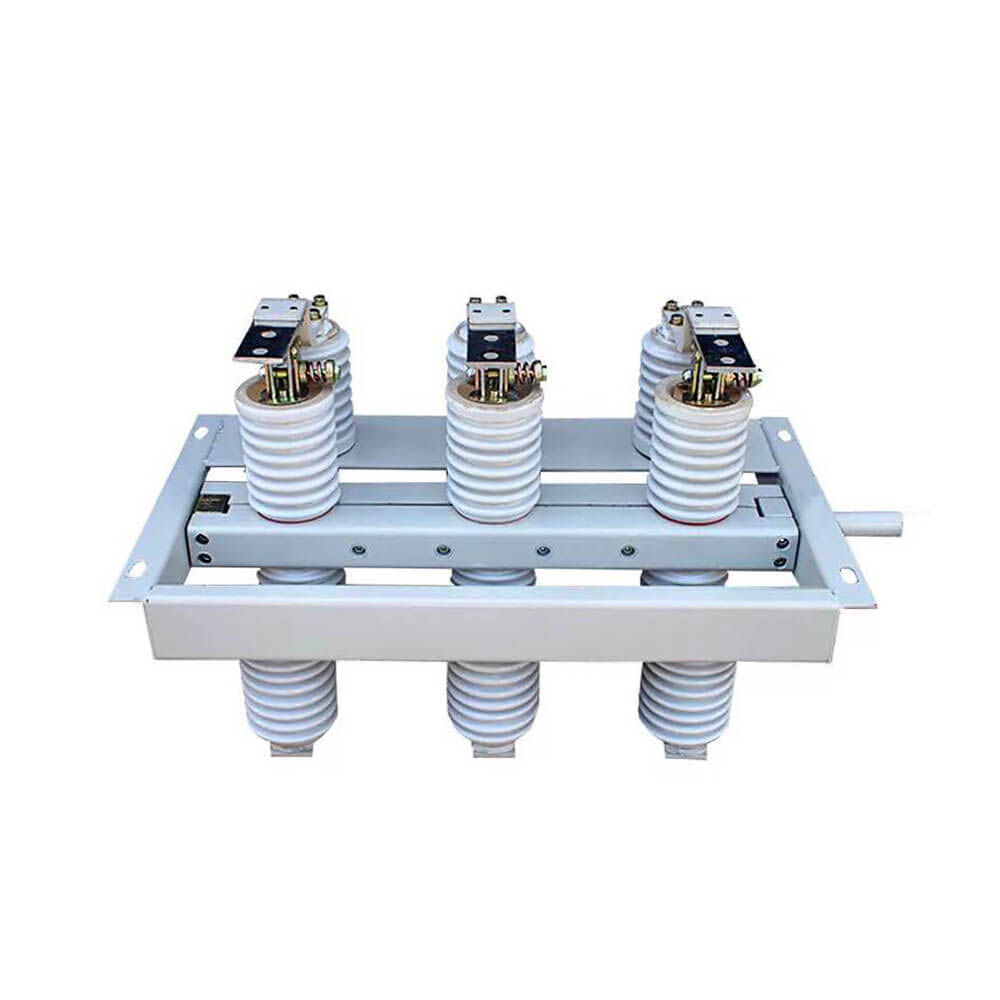

GN30-12 (D) Tip vrtljive notranje visokonapetostne stikalo z visokonapetostnim napetostjo je novo izolacijsko stikalo vrtljivega nožev, glavna struktura je pritrjena dve skupini izolatorja in stik na obe ravnini trifaznega podvozja, skozi rotacijsko stik uresničite stikalo. Stikalo Type GN30-12 (D) je nov tip dodanega ozemljitvenega noža na podlagi stikala GN30-12, ki lahko ustreza potrebam različnih napajalnih sistemov. Zasnova izdelka je s kompaktnim, majhnim zasedenim prostorom, močno izolacijsko sposobnostjo, enostavno namestitvijo in nastavitvijo, njegova zmogljivost ustreza stikalu za izolacijo visoke napetosti GB1985-89 "AC in ozemljitveno stikalo", ki se uporabljajo za nazivno napetost 10kV AC 50Hz, da odprejo in zaprejo vezje in zaprejo, kadar je napeto obremenitev. Uporablja se lahko z visokonapetostno stikalno omarico in se lahko uporablja tudi ločeno.
GN30-12 Izolirajoče funkcije stikala
1. Narejena je iz keramičnih izolatorjev, trajnih, onesnaževanja in brez čiščenja.
2. Uporaba novih tehnologij Srebrno trdo stikov, nizko kontaktno odpornost, dobra električna prevodnost in visoko mehansko trdnost.
3. Kakovostna strojna oprema, trdna in trpežna, ni enostavna za poškodbe, enostavna za uporabo in lahka.
 |
 |

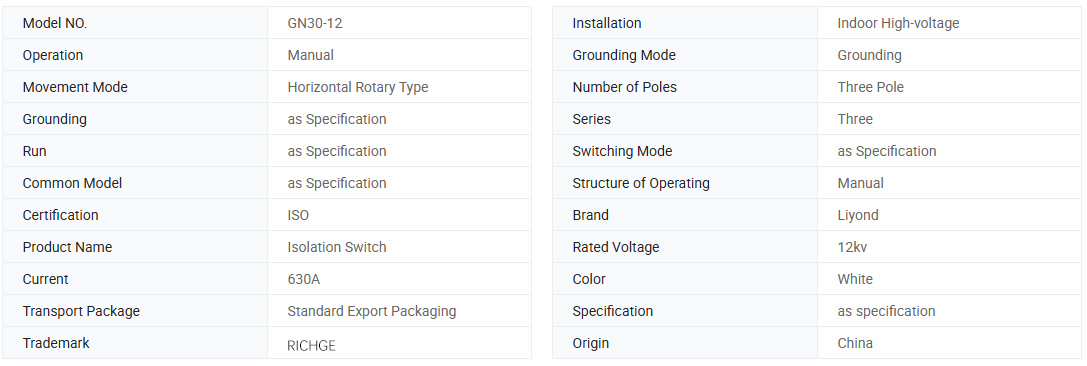

| Model |
Nazivna napetost （kV） |
Nazivni tok （a) |
4S ocenjeno kratkotrajno vzdrži tok (učinkovita vrednost) () |
Nazivni vrh vzdrži tok () |
| GN30- 12 / 400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN30- 12 / 630- 20 |
12 | 630 | 20 | 50 |
| GN30- 12 / 1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN30- 12 / 1250-31.5 |
12 | 1250 | 31.5 | 80 |
| GN30- 12/D400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN30- 12/D630-20 |
12 | 630 | 20 | 50 |
| GN30- 12/D1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN30- 12/D1250-31.5 |
12 | 1250 | 31.5 | 80 |
1. Višina: ne več kot 3000m;
2. Temperatura okolice: ne višja od +40 ° C, ni nižja od -30 ° C; Dnevna temperaturna razlika je 15 ° C;
3. Relativna temperatura zraka v zaprtih prostorih: ne več kot 90% (pri +25 ° C);
4. Intenzivnost potresa: največ 8 stopinj
5. Na mestu namestitve ne sme imeti plina, nanašanja kemikalij, soli, soli, prahu, umazanije in drugih eksplozivov in jedkih snovi, ki resno vplivajo na izolacijo in prevodnost odklopa;
6. Na instalacijskem mestu ne sme biti pogostih hudih vibracij
● Sprejmi OEM & ODM: Da
● Certificate: CE, poročila o preizkusih
● Čas proizvodnje: 7 ~ 12 delovnih dni
● Garancijsko obdobje: 12 mesecev
● Čas dostave: 15 dni
● Pri naročanju tega stikala navedite specifikacijo modela, nazivno napetost, nazivni tok in druge tehnične podatke.
● Če obstajajo posebne zahteve, se lahko pogajate o naših, da jih rešimo.
