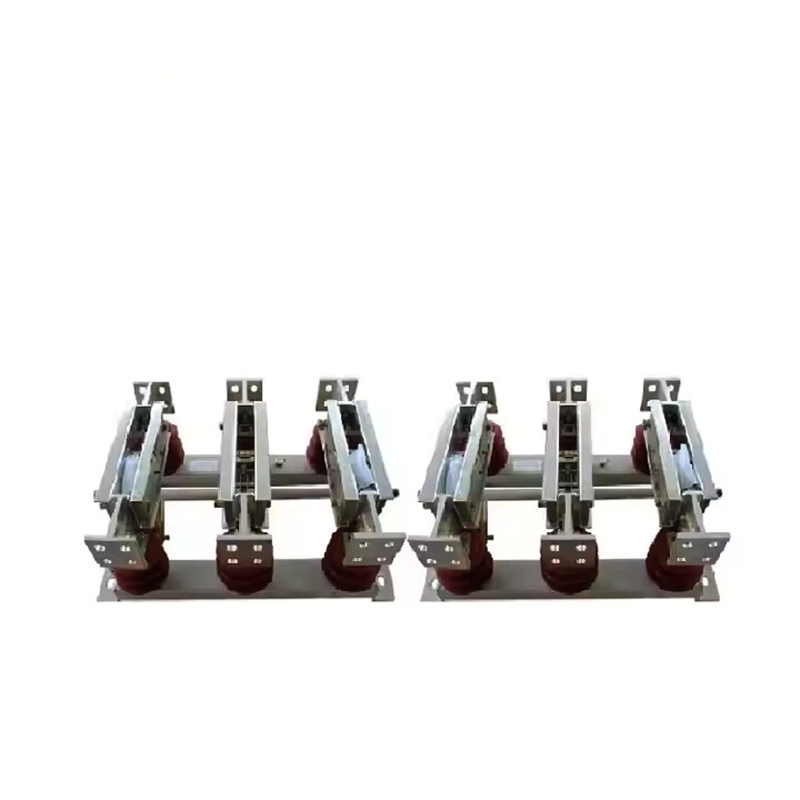

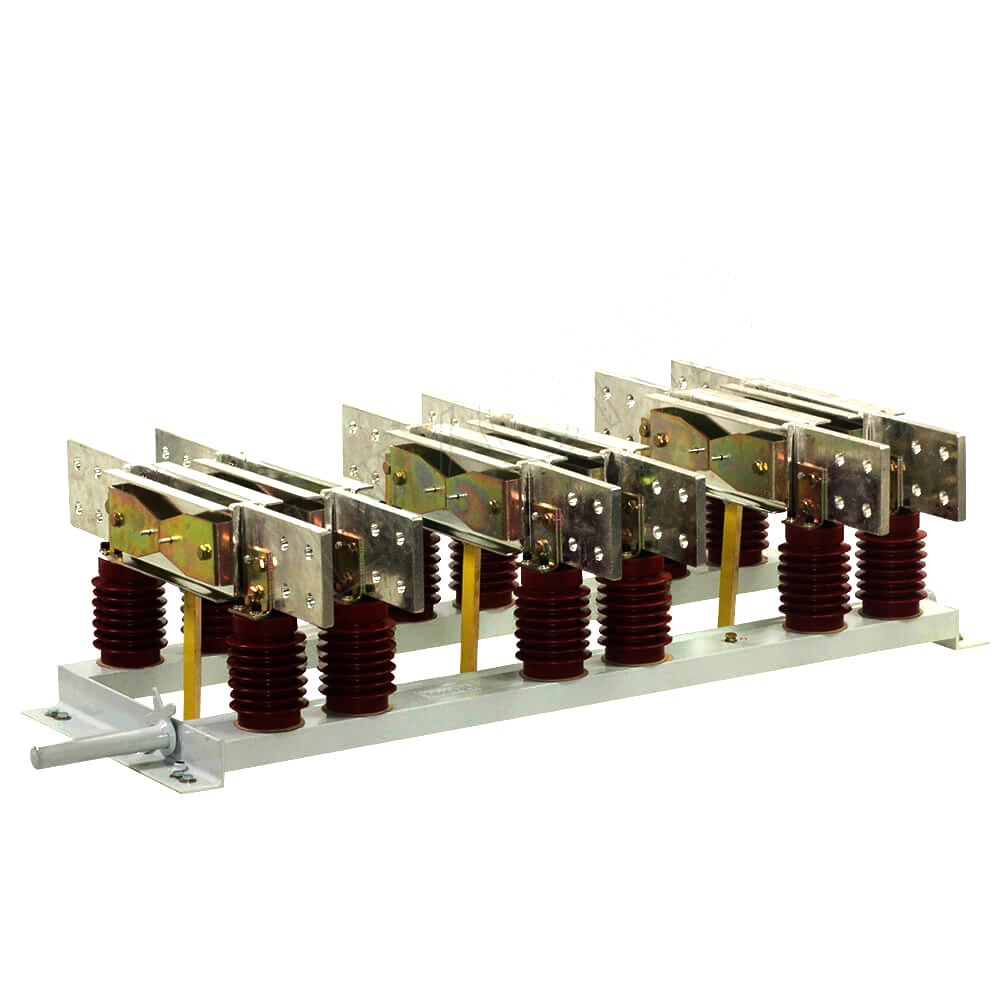

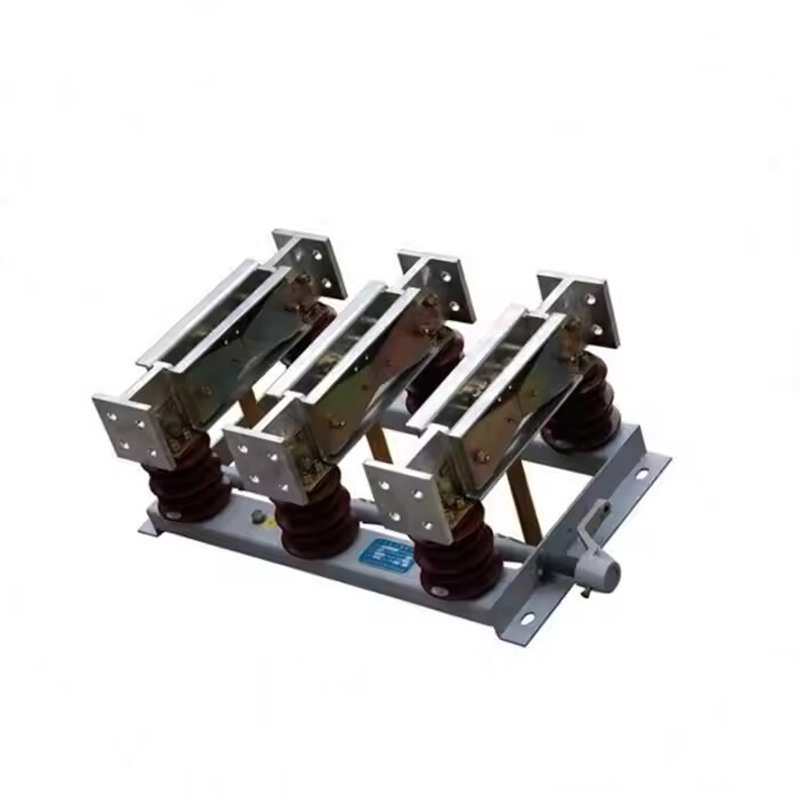

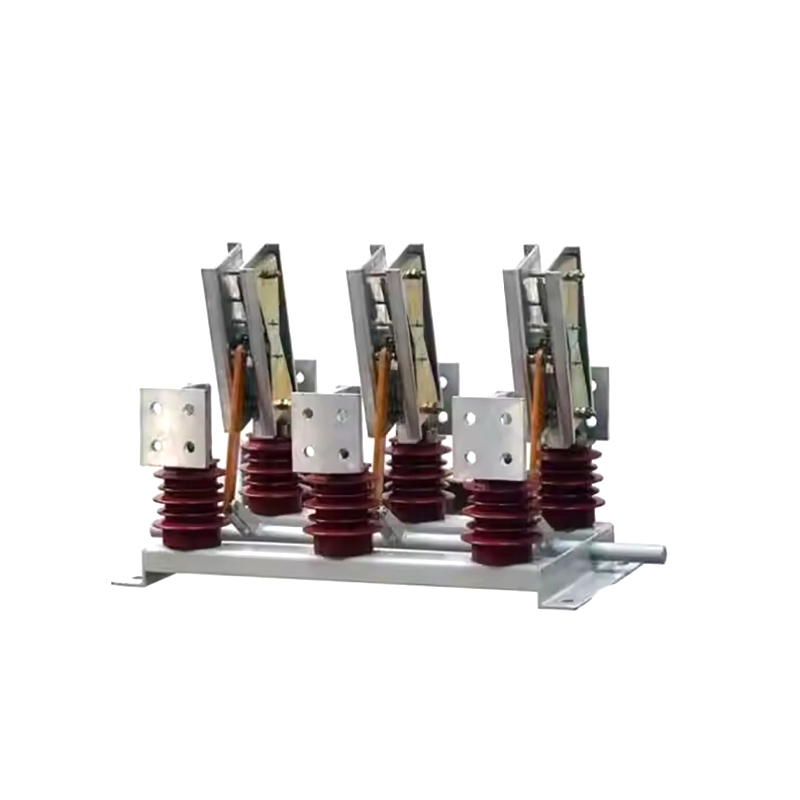

GN22-12 Trifazno ločilno stikalo 6300A Visok tok v zaprtih prostorih Visoka napetost

GN22-12 Trifazno ločilno stikalo 6300A Visok tok v zaprtih prostorih Visoka napetost

    Notranja visokonapetostna ločilna visokonapetostna stikalna naprava serije GN22-12 (C) (D) se uporablja v elektroenergetskih sistemih z nazivno napetostjo 12 kV, 50 Hz in manj za priključitev, odklop ali pretvorbo vodov pod napetostjo, vendar brez obremenitve.

Ustrezni mehanizem: Opremljen z CS6-1, CS6-2 in drugimi ročnimi upravljalnimi mehanizmi, lahko pa se uporabljajo tudi električni upravljalni mehanizmi.

   To serijo stikal upravlja CS6-2 ročni upravljalni mehanizem ali električni upravljalni mehanizem in se lahko namesti na levo ali desno stran ločilnika.

Strukturne značilnosti

Ta izdelek je visokotokovno ločilno stikalo s trifazno skupno strukturo spodnjega noža. Sprejema prototip mehanskega zaklepanja z dvostopenjskim delovanjem zapiranja in stika, s čimer doseže kontakt brez obrabe, majhno delovno silo, visok kontaktni tlak in dobro dinamično toplotno stabilnost.

Področja uporabe:

Sistemi stikalnih naprav: Uporabljajo se v kovinskih stikalnih napravah za izolacijo in zaščito električnih tokokrogov.

Oprema za distribucijo električne energije: idealna za uporabo v energetskih transformatorskih postajah, ki zagotavlja varno izolacijo tokokroga med vzdrževanjem.

Električne elektrarne: uporabljajo se v zaprtih prostorih, kjer je za varno delovanje in vzdrževanje potrebna visokonapetostna električna izolacija.

Transformatorske postaje: Uporablja se v transformatorskih postajah za varno izolacijo transformatorskih tokokrogov.

Naprave za obnovljivo energijo: Lahko se uporabljajo v sistemih za shranjevanje energije ali obnovljivih virih energije, kot so sončne in vetrne elektrarne, za zaščito in izolacijo med vzdrževanjem.

Okoljski pogoji za uporabo

1. Temperatura okoljskega zraka: -15 ℃ ~ 40 ℃, povprečna dnevna temperatura ≦35 ℃.

2.Nadmorska višina ≦1000m.

3. Temperaturni pogoji:

Dnevna povprečna relativna vlažnost ≦95%, dnevni povprečni tlak vodne pare ≦2,2kPa;

Povprečna mesečna relativna vlažnost ≦90%, povprečni mesečni tlak vodne pare ≦1,8kPa.

4. Intenziteta potresa ≦8 stopinj.

5. Mesta brez požara, nevarnosti eksplozije, hudega onesnaženja, kemične korozije in močnih vibracij.

Opomba: Če pogoji uporabe izdelka presegajo zgornje določbe, se mora uporabnik o tem pogajati in določiti s podjetjem.

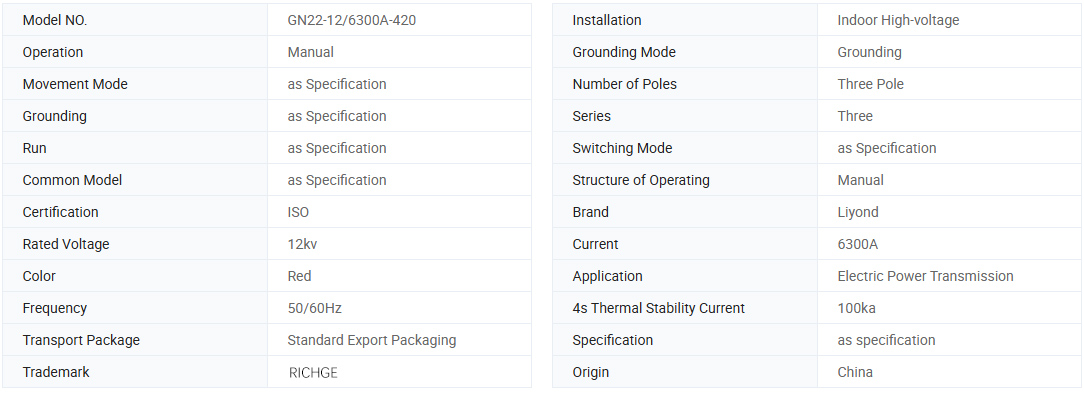

Osnovne informacije.

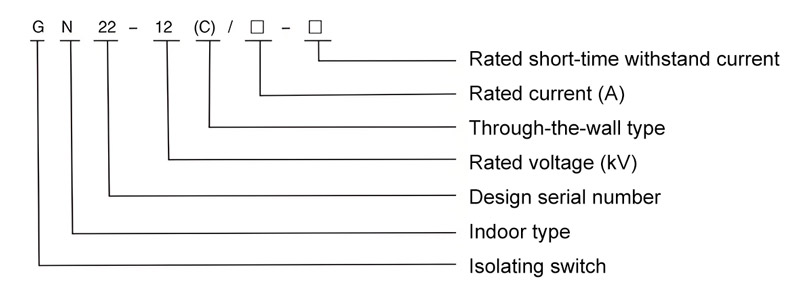

Opišite zaslon

Tehnični parameter

Model.	Nazivna napetost	Nazivni tok	4-sekundni tok termične stabilnosti (efektivna vrednost) kA	Tok dinamične stabilnosti (temenska vrednost) kA
GN22-12(C)(D)/2000A	12	2000	50	100
GN22- 12(C)(D)/2500A	12	2500	50	125
GN22-12(C)(D)/3150A	12	3150	50	125
GN22- 12(C)(D)/4000A	12	4000	50	125
GN22-12(C)(D)/5000A	12	5000	100	250
GN22- 12(C)(D)/6300A	12	6300	100	250
GN22- 12(C)(D)/8000A	12	8000	100	250

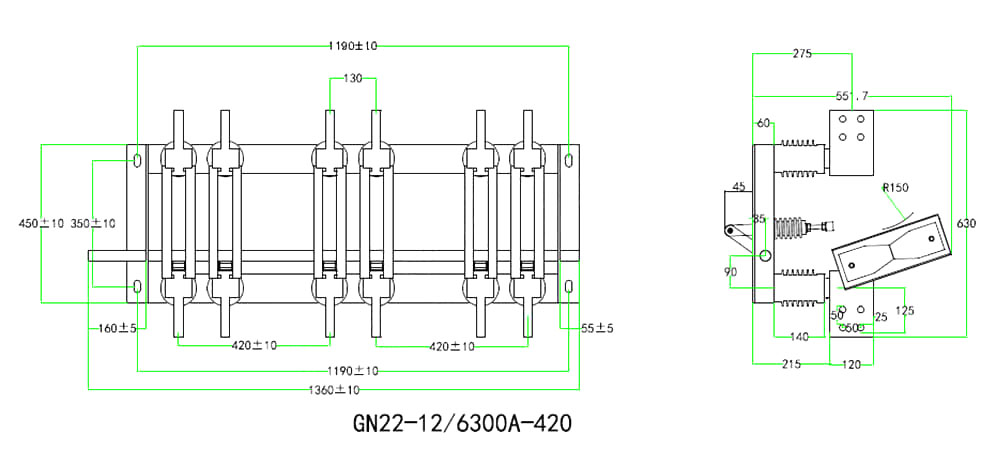

Referenca dimenzijske risbe (6300A)
