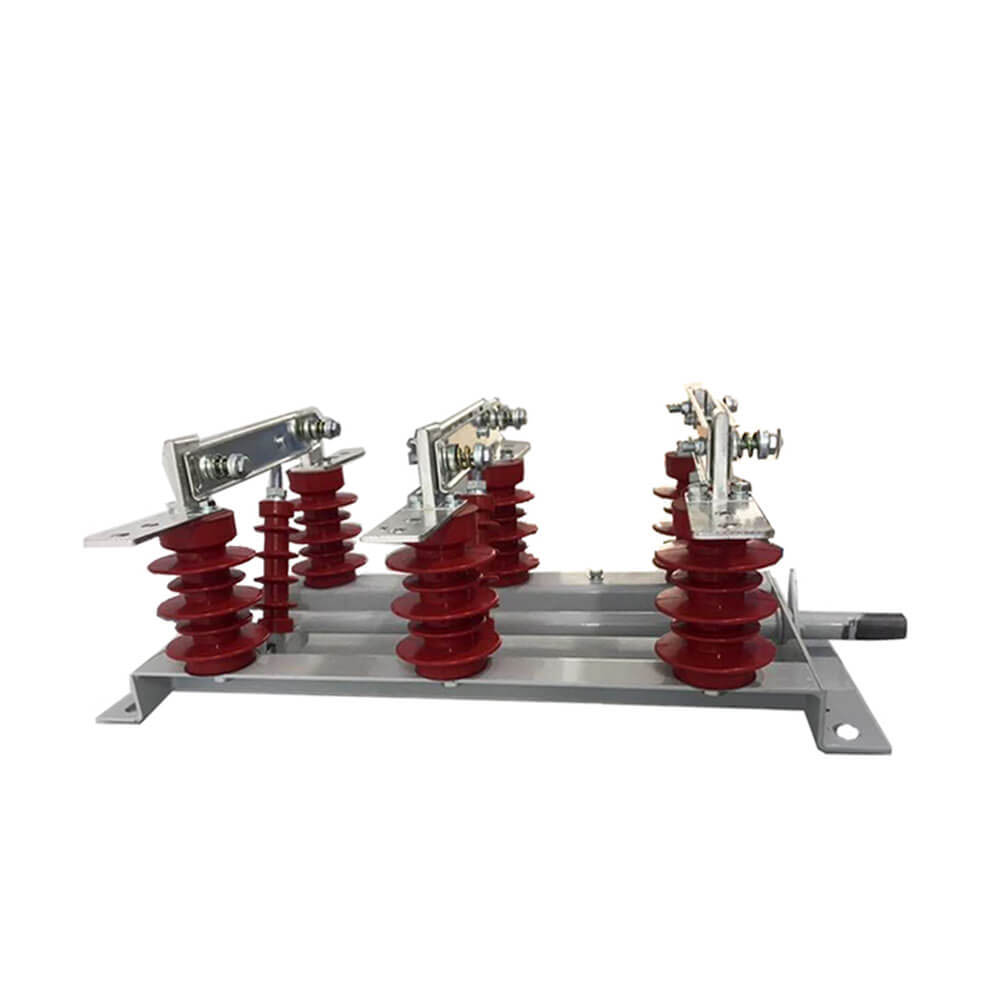

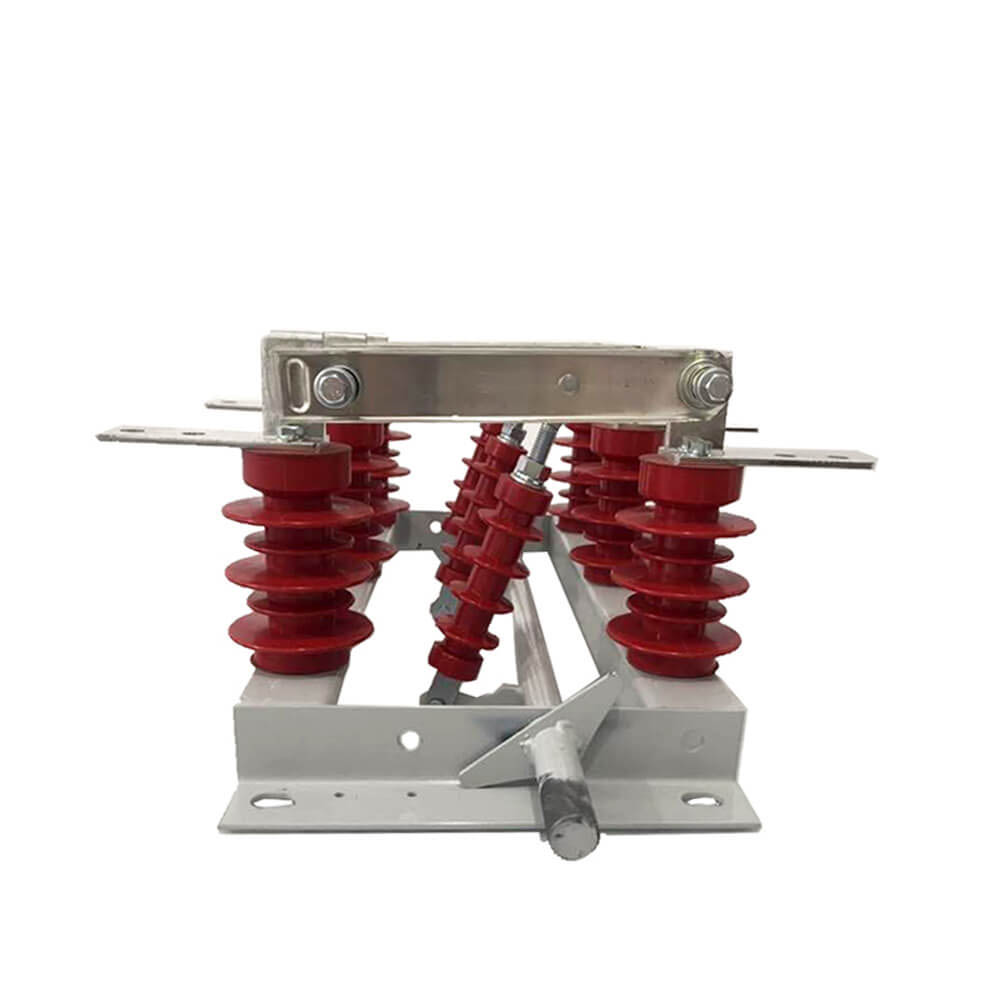

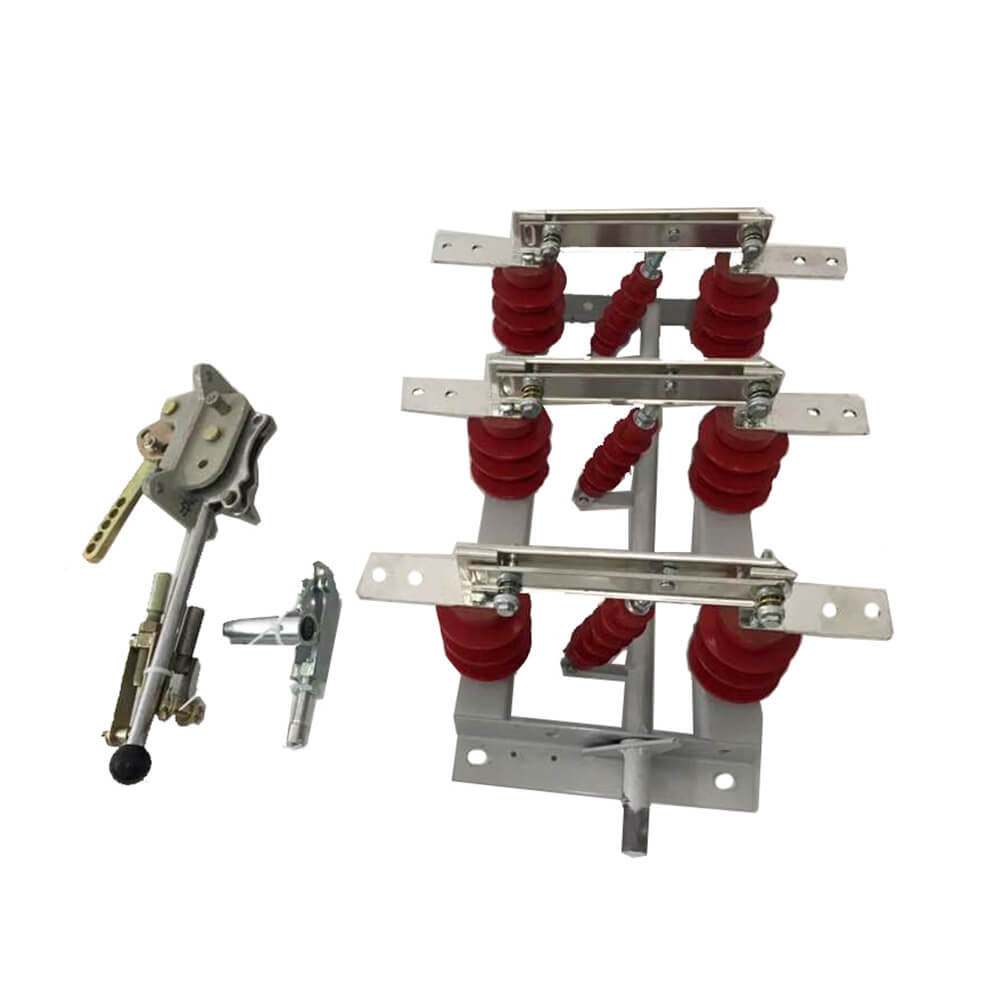

Prevodni del ločilnega stikala tipa GN19-12/400, 630, 1000, 1250 je pritrjen na podnožju z dvema stebričastima izolatorjema za vsako fazo. (Tip GN19-12C/400, 630, 1000, 1250 ima en stebričasti izolator in en izolator iz porcelanskega ohišja.) Tri faze so nameščene vzporedno, prevodni del pa je sestavljen iz statičnih kontaktov kontaktnih nožev in kontaktnih držal (ali prevodnih palic). Vsaka faza kontaktnega noža je povezana s sredino veznega izolatorja, veznega izolatorja in nameščena na dnu vretena. Vreteno je prek ročaja povezano s ojnico (priskrbi uporabnik) in gibljivim mehanizmom tipa CS6-1. Povezovalni kontaktni nož je sestavljen iz dveh bakrenih plošč z režami, kar ne samo poveča površino odvajanja toplote kontaktnega noža za znižanje spodnje temperature, temveč tudi izboljša mehansko trdnost kontaktnega noža, tako da se izboljša dinamična stabilnost stikala. En konec kontaktnega noža je pritrjen na kontaktni blok (ali na prevodno palico) s sornikom (car Shaw). GN19-12/1000, 1250 v stiku z namestitvijo magnetne zaklepne plošče, plus namen magnetne zaklepne plošče je, da ko velik tok kratkega stika poveča kontaktni nož z dvema utoroma med| privlačnost. Odklopna stikala GN19-12/400, 630 imajo majhno omejitev toka, zato ni treba dodati magnetne zaklepne plošče.
1. Izolacija in varnost: Po odklopu se vzpostavi zanesljiva izolacijska reža, ki zagotavlja, da
2. Preklop linije: Preklopite in povežite linijo v skladu z operativnimi zahtevami.
3. Nizkotokovno preklapljanje: Uporablja se za preklapljanje majhnih tokov v tokokrogu, kot so polnilni tokovi puš, zbiralk, konektorjev, kratkih kablov, kondenzatorski tokovi preklopnih kondenzatorjev za izravnavo napetosti, krožni tokovi med preklapljanjem dvojnega vodila in vzbujevalni tokovi napetostnih transformatorjev.
4. Vzbujevalni tok transformatorja: Odvisno od posebnih okoliščin različnih strukturnih tipov lahko preklaplja vzbujalni tok brez obremenitve transformatorjev določenih zmogljivosti.
Vrste srednjenapetostnih izolatorjev
Srednjenapetostne izolatorje lahko glede na načine namestitve razdelimo na zunanje in notranje:
- Zunanji srednjenapetostni izolatorji: zmožni vzdržati naravne dejavnike, kot so veter, dež, sneg, umazanija, kondenzacija, led in zmrzal, primerni za namestitev na zunanjih ploščadih.
- Notranji srednjenapetostni izolatorji: Primerni za notranja okolja, ki običajno zahtevajo večjo izolacijsko zmogljivost.
Glede na strukturo izolacijskega nosilca jih lahko nadalje razdelimo na:
- Izolacijsko stikalo z enim stebrom: Neposredno uporabite navpični prostor pod nadzemno zbiralko kot električno izolacijo, prihranek prostora, zmanjšanje povezovalnih vodnikov in zagotavljanje jasnih odklopnih stanj, še posebej primerno za prenos ultra visoke napetosti.
- Izolacijsko stikalo z dvojnim stebrom: primerno za višje tokovne zahteve, ki zagotavlja večjo stabilnost.
- Izolacijsko stikalo s tremi stebri: Primerno za bolj zapletene napajalne sisteme, ki nudijo boljšo nosilnost in zanesljivost.
1：Funkcija varnostne izolacije - Med vzdrževanjem električne opreme zagotavlja jasno električno vrzel in točko odklopa, da se zagotovi varnost vzdrževalnega osebja.
2：Operativne omejitve - Ločilnega stikala ni mogoče upravljati pod obremenitvijo; ne sme se uporabljati za prekinitev ali zapiranje bremenskih tokov ali tokov kratkega stika. Ločilna stikala, opremljena s komoro za gašenje obloka, lahko delujejo pri majhnih obremenitvah in neobremenjenih vodih.
Delovanje ob vklopu: Najprej zaprite ločilno stikalo, nato zaprite odklopnik ali bremensko stikalo.
Izklop: najprej odprite odklopnik ali bremensko stikalo, nato odprite ločilno stikalo.
Pri izbiri ločilnega stikala se prepričajte, da njegova nazivna napetost, nazivni tok, tok dinamične stabilnosti in tok toplotne stabilnosti ustrezajo zahtevam aplikacije. Primarna vloga ločilnega stikala je odklop tokokrogov brez obremenitvenega toka, kar omogoča varno vzdrževanje. Pred uporabo ločilnega stikala se prepričajte, da je odklopnik odklopil tokokrog.
Ločilno stikalo nima posebne naprave za gašenje obloka; ne uporabljajte ga pod obremenitvijo ali v pogojih kratkega stika, da zagotovite varnost opreme in osebja.
 |
 |
 |

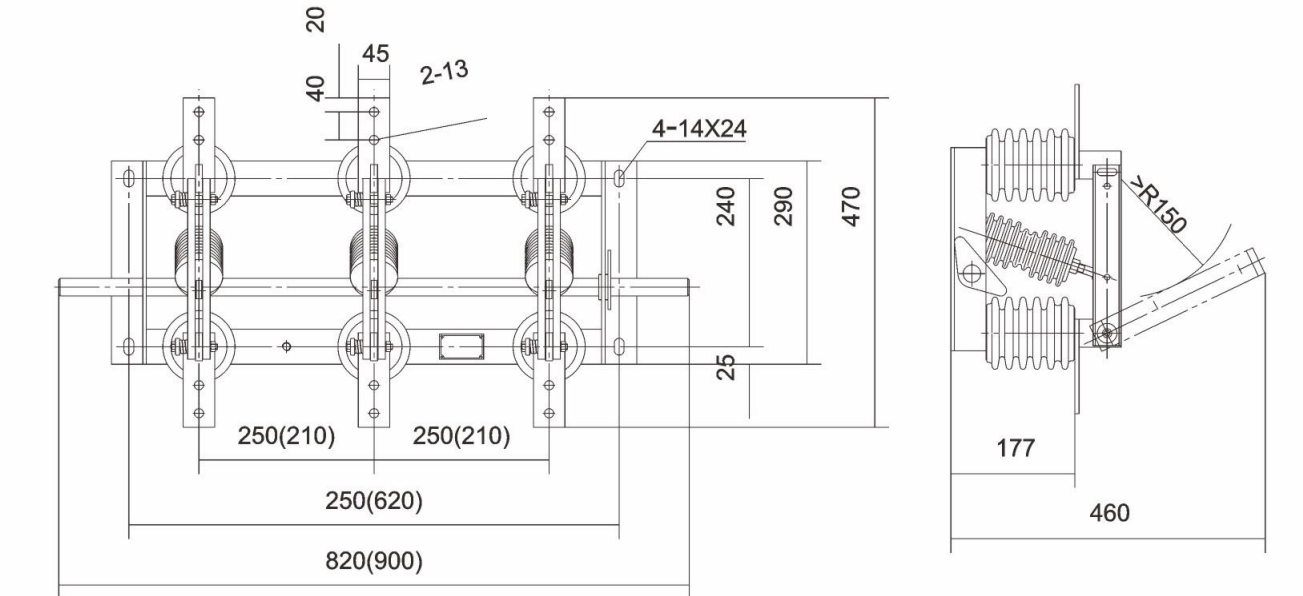

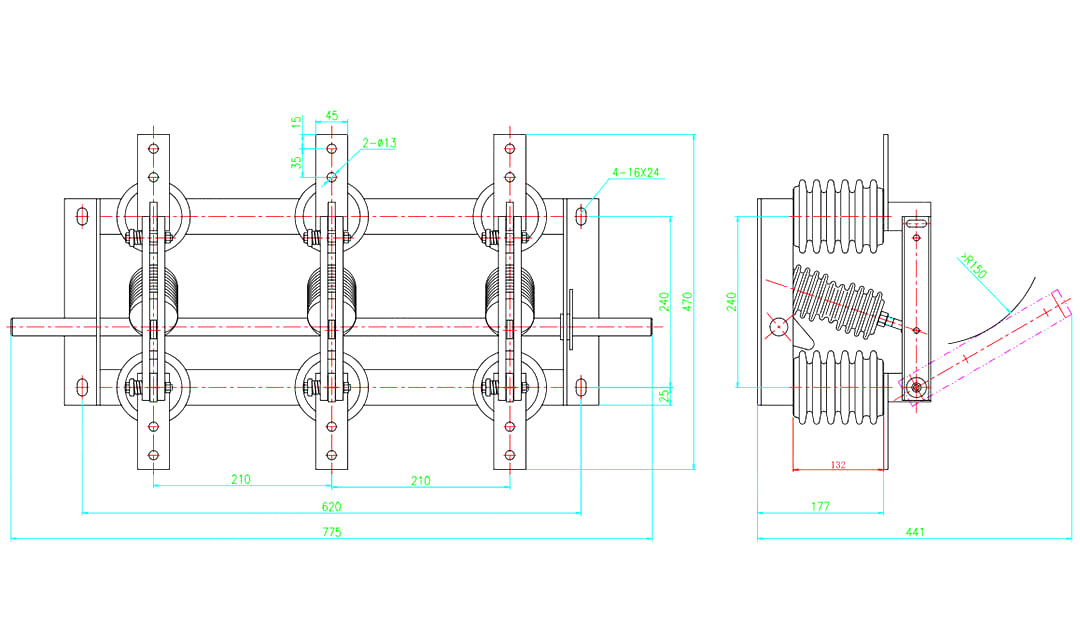

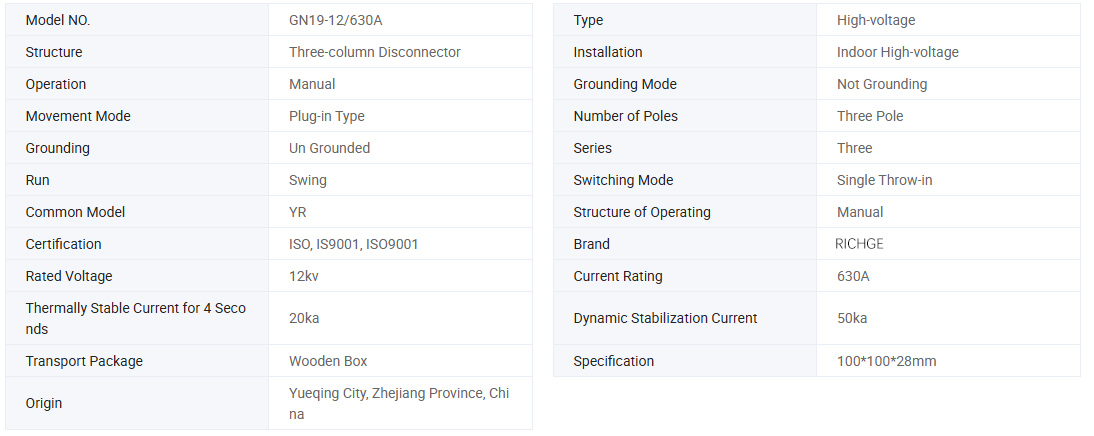

| Model |
Nazivna napetost (kV) |
Nazivni tok (A) |
Nazivni kratkotrajni tok (/4s) |
Nazivni temenski odporni tok (the) |
| GN19-12/400-12,5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12/630-20 |
12 | 630 | 20 | 50 |
| GN19-12/1000-31,5 |
12 | 1000 | 31.5 | 80 |
| GN19-12/1250-31,5 |
12 | 1250 | 31.5 | 80 |
| GN19-12C/400-12,5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12C/630-20 |
12 | 630 | 20 | 50 |
| GN19-12C/1000-31,5 |
12 | 1000 | 31.5 | 80 |
| GN19-12C/1250-31,5 |
12 | 1250 | 31.5 | 80 |
1. Zgornja meja temperature okolja +40 ℃, spodnja meja -10 ℃, Opomba: dovolite shranjevanje in transport pri -25 ℃
2. Nadmorska višina ne več kot 1000 m
3. Relativna vlažnost: dnevno povprečje ni več kot 95%, mesečno povprečje ni več kot 90%
4. Tlak vodne pare: dnevno povprečje ni večje od 2,2 × 10-3Mpa, mesečno povprečje ni večje od 1,8 × 10-3Mpa
5. Okoliški zrak ne sme vsebovati jedkih ali gorljivih plinov, vodne pare in drugega očitnega onesnaženja.
6. Brez običajnih in močnih vibracij.
Opomba: Posvetujte se s proizvajalcem, da rešite težavo, če ni v skladu z zgornjimi pogoji
●Sprejmi OEM&ODM: DA
●Certifikat: CE, poročila o preskusih
●Čas izdelave: 7~ 12 delovnih dni
●Garancijsko obdobje: 12 mesecev
●Dobavni rok: 15 dni
●Pri naročilu tega stikala navedite specifikacijo modela, nazivno napetost, nazivni tok in druge tehnične podatke.
●Če obstajajo posebne zahteve, se lahko dogovorite za njihovo rešitev.
