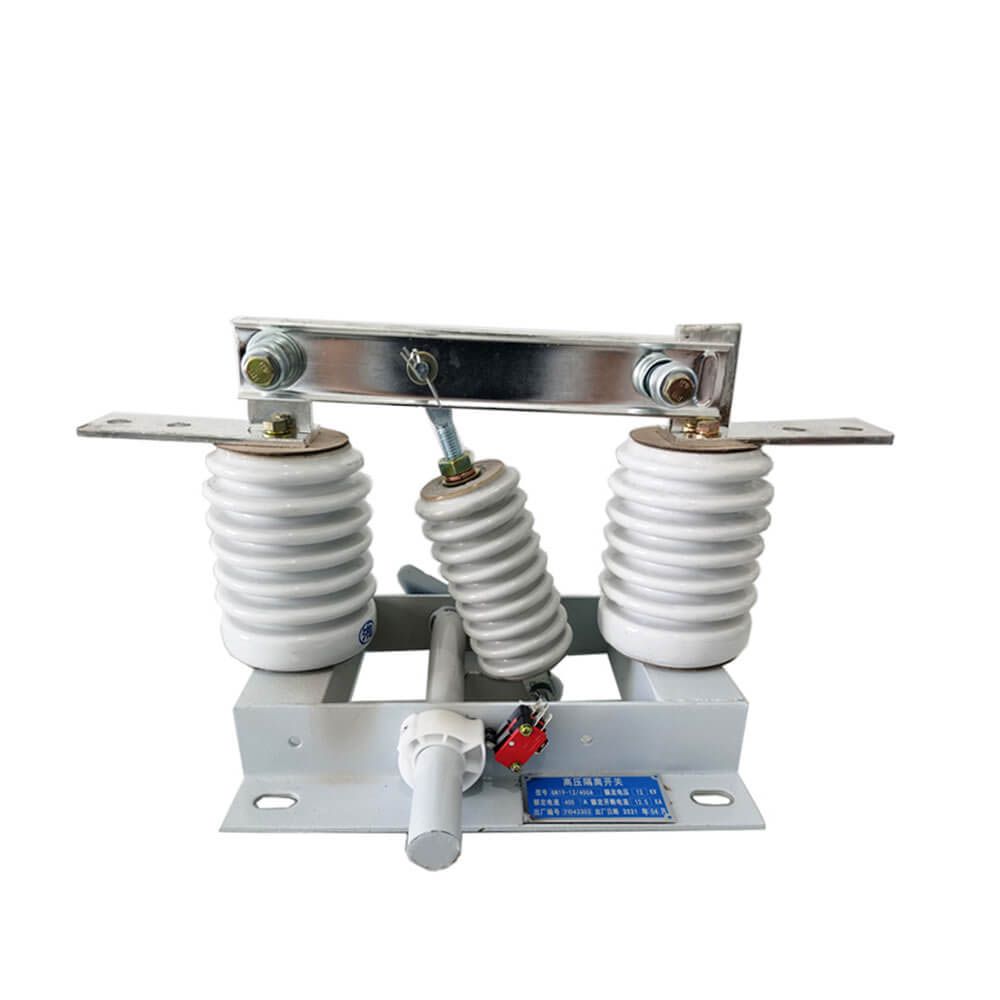

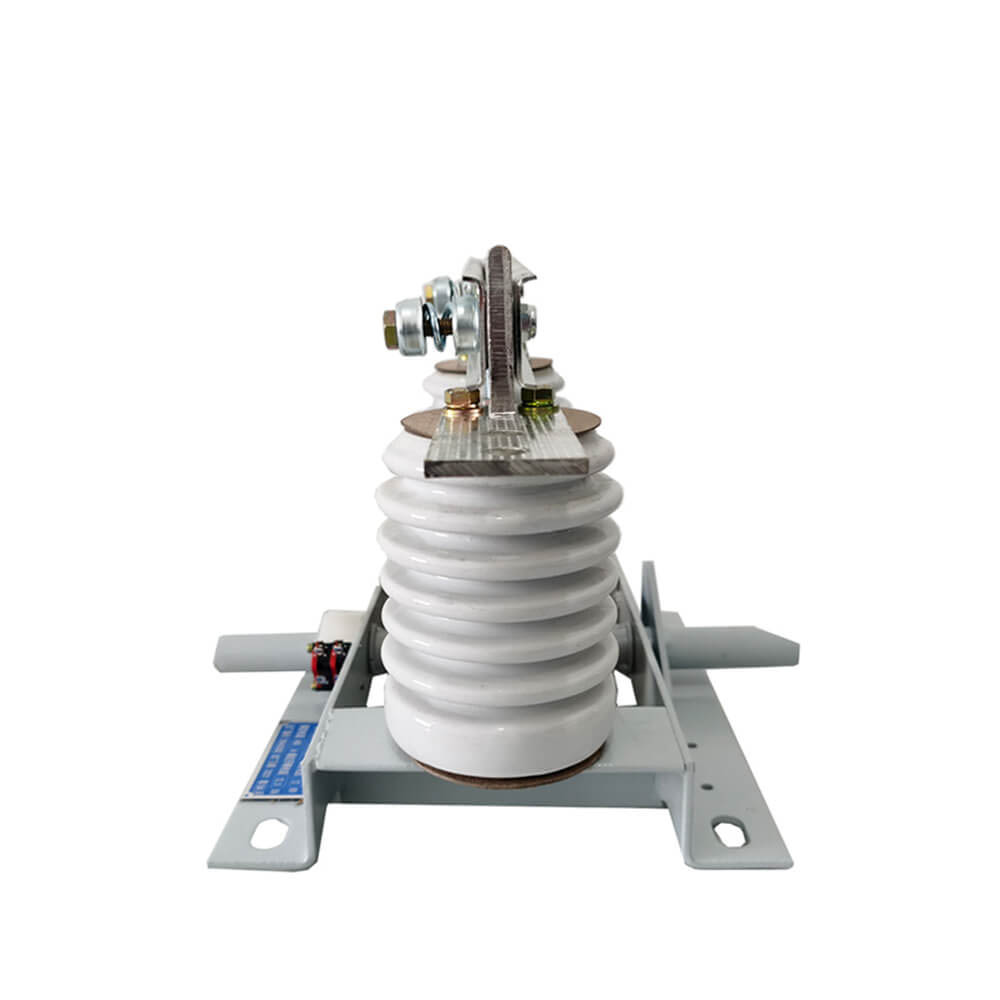

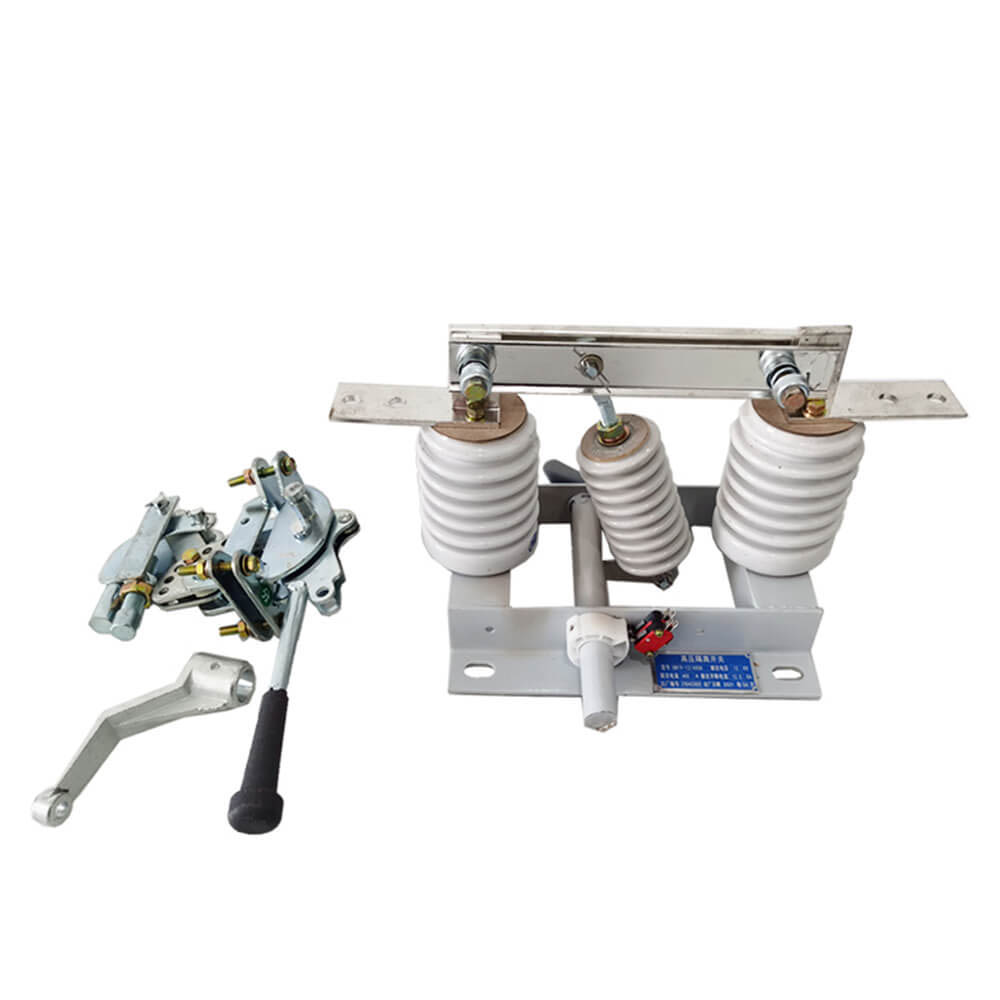

Prevodni del GN19-12/400, 630, 1000, 1250 TIP TIP-ov stikalo za vsako fazo pritrdi na dno. (GN19-12C/400, 630, 1000, 1250 tip ima en stebrični izolator in en porcelanski ohišje izolatorja.) Tri faze so nameščene vzporedno, prevodni del pa sestavljajo statični stiki kontaktnih nožev in nosilcev stikov (ali prevodnih palic). Vsaka faza kontaktnega noža je priključena na sredino izolatorja kravate, zavezati izolator in nameščena na dnu povezanega vretena. Vreteno je povezano s povezovalno palico (uporabniško zagotavljano) in CS6-1 vrsto premikajočega se mehanizma skozi ročaj. Povezovalni kontaktni nož je sestavljen iz dveh reže bakrenih plošč, ki ne samo poveča območje disipacije toplote kontaktnega noža, da zniža spodnjo temperaturo, ampak tudi izboljša mehansko trdnost kontaktnega noža, tako da se izboljša dinamična stabilnost stikala. En konec kontaktnega noža je nameščen na kontaktnem bloku (ali na prevodni palici) z vijakom (avto Shaw). GN19-12/1000, 1250 v stiku z namestitvijo magnetne zaklepne plošče, Plus namenskiE magnetne zaklepne plošče je, da ko velik tok kratkega stika za izboljšanje dva utorskega kontaktnega noža med | privlačnost. GN19-12/400, 630 Odklopna stikala imajo majhno mejo skozi tok, zato ni treba dodati magnetne zaklepne plošče.
 |
 |
 |

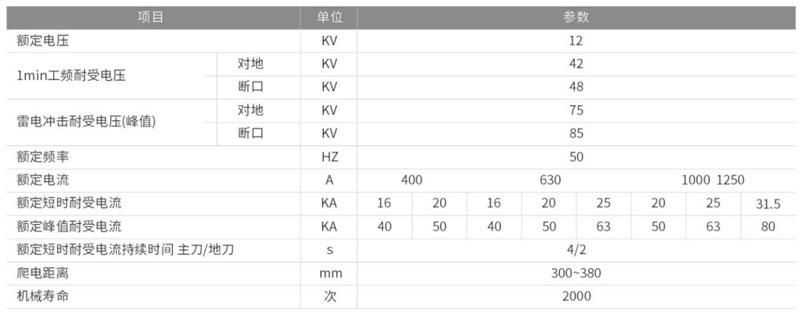

| Model |
Nazivna napetost (KV) |
Nazivni tok (A) |
Nazivno kratkotrajno vzdrži tok ( / 4s) |
Nazivni vrh vzdrži tok () |
| GN19-12 / 400-122.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12 / 630-20 |
12 | 630 | 20 | 50 |
| GN19-12 / 1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12 / 1250-31.5 |
12 | 1250 | 31.5 | 80 |
| GN19-12C/400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12C/630-20 |
12 | 630 | 20 | 50 |
| GN19-12C/1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12C/1250-31.5 |
12 | 1250 | 31.5 | 80 |
1. Zgornja meja temperature okolice +40 ℃, spodnja meja -l0 ℃, Opomba: Dovoli shranjevanje in prevoz pri -25 ℃
2. nadmorska višina ne več kot 1000 m
3. Relativna vlaga: dnevno povprečje ni več kot 95%, mesečno povprečje ni več kot 90%
4. Tlak vodne pare: dnevno povprečje ne presega 2,2 × 10-3MPA, mesečno povprečje ne presega 1,8 × 10-3MPA
5. Okoliški zrak mora biti brez korozivnih ali vnetljivih plinov, vodne pare in drugih očitnih onesnaženosti.
6. Brez običajnih in nasilnih vibracij.
OPOMBA: Prosimo, da se s proizvajalcem odpravite za rešitev težave, če ni v skladu z zgornjimi pogoji
● Sprejmi OEM & ODM: Da
● Certificate: CE, poročila o preizkusih
● Čas proizvodnje: 7 ~ 12 delovnih dni
● Garancijsko obdobje: 12 mesecev
● Čas dostave: 15 dni
● Pri naročanju tega stikala navedite specifikacijo modela, nazivno napetost, nazivni tok in druge tehnične podatke.
● Če obstajajo posebne zahteve, se lahko pogajate o naših, da jih rešimo.
