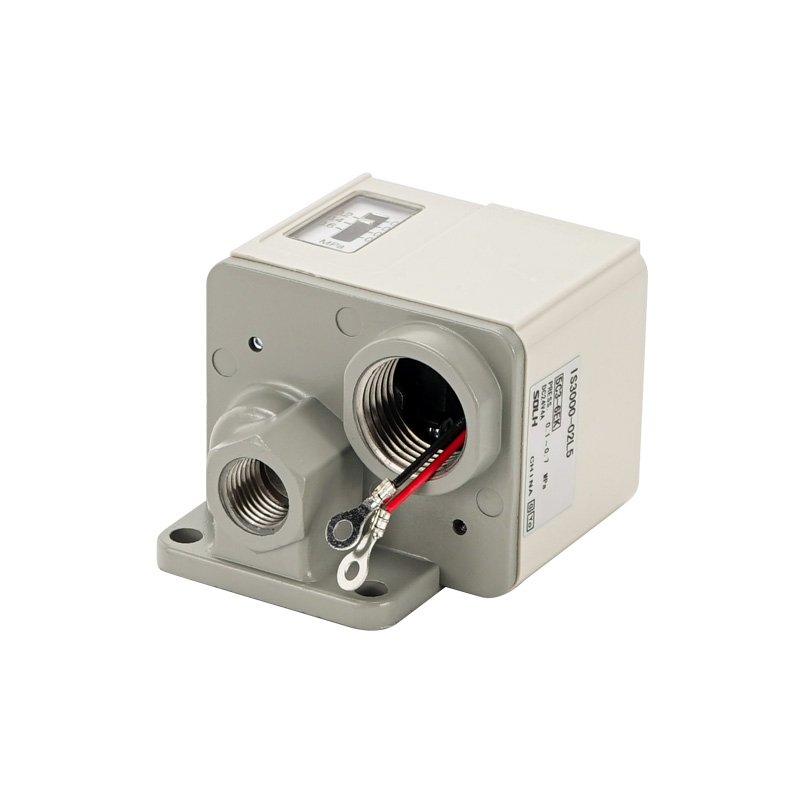

Mehansko mikro pnevmatsko tlačno stikalo serije IS3000

Znamka: SOLH by Richge Technology

Pozicioniranje izdelka

     Serija SOLH IS3000 je klasično batno gnano mehansko mikrotlačno stikalo. Potiska notranje mikro kontaktno stikalo prek zračnega tlaka, ki deluje na vzmetni bat, kar zagotavlja robusten neposredni električni izhod. V glavnem se uporablja za zaščito zračnega tokokroga nad/pod tlakom in samodejno krmiljenje sprožilcev, enako kakovostna in združljiva zamenjava kot serija reed stikal IS10. Popoln za okolja z močnimi vibracijami, kjer so elektronska digitalna stikala nestabilna.

Načelo delovanja in jedrna struktura

  1. Načelo delovanja

     -- Stisnjen zrak potiska vzmetni bat; ko zračni tlak doseže prednastavljeni prag, bat mehansko sproži vgrajeno mikro stikalo, da odpre ali zapre kontaktno vezje. Ko tlak pade pod vrednost histereze, vzmet ponastavi bat in povrne prvotno stanje stikala.

  2. Osnovne strukturne komponente

     -- Zgornji gumb za nastavitev tlaka: Neposredna vrtljiva nastavitev tlaka sprožilca brez napajanja

     -- Vgrajeno mikro stikalo 1ab: univerzalna obremenitev AC/DC, neposredna povezava vhodnih terminalov PLC ali pogon majhnih elektromagnetnih ventilov

     -- Okence za opazovanje stopnjevanega tlaka: vidna lestvica MPa za odčitavanje prednastavljenega tlaka v realnem času

     -- Ohišje iz tlačno litega aluminija: IP40 zaščita pred prahom, primerno za splošna okolja tovarniških delavnic

Tabela univerzalnih standardnih tehničnih specifikacij

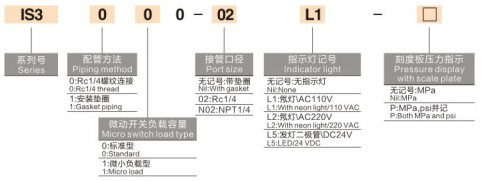

Popolno kodiranje modela in razlaga različic

  1. Primer modela: IS3000-02-P

     -- IS3000: Osnovna standardna serija ohišja z navojem

     -- 02: Koda navoja vrat = Rc1/4; pripona N02 = NPT1/4 ameriški navoj

     -- P: Vgrajena neonska indikatorska lučka (prazno = standardni model brez luči)

 2. Izpeljani posebni modeli

     -- IS3100: Različica za površinsko montažo tesnila, ki se ujema z modularnimi enotami za servisiranje zraka (serija AFC/AC) za vgradnjo integriranega razdelilnika

     -- IS3010: mikro namenski model z nizko obremenitvijo, optimiziran za majhen vhod enosmernega signala krmilnikov PLC

Ključne prednosti izdelka

  1. Mehanska zasnova, odporna na udarce in vibracije

     -- Trdna batna + mikrokontaktna konstrukcija, stabilna zmogljivost pri stalnih vibracijah vibratorjev, udarnih kladiv in opreme za vtiskovanje, brez premikanja signala ali lažnega sproženja.

  2. Enostavna kalibracija na kraju samem brez napajanja

     -- Zgornji vrtljivi gumb za nastavitev + vidno graduirano okence; prag tlaka je mogoče nastaviti brez povezave brez napajanja krmilne omare.

  3. Široka združljivost obremenitve AC/DC

     -- Visoka kontaktna nosilnost 1 A omogoča neposredno krmiljenje majhnih elektromagnetnih ventilov brez vmesnih relejev ali neposredno povezavo z digitalnimi vhodnimi točkami PLC.

  4. Izjemno nizka histereza

     -- Največja mrtva cona ≤0,05 MPa, dosleden sprožilni in ponastavitveni tlak, da se izognete pogostim hitrim ciklom vklapljanja in izklapljanja nadaljnje opreme.

Ujemanje tipičnih scenarijev industrijske uporabe

  1. Zaščita pred nizkim pritiskom glavnega vira zraka

     -- Nameščen za mazalnimi enotami regulatorja zračnega filtra; sproži alarmni signal, če dovodni tlak pade pod 0,4 MPa, da zaščiti vibratorje K/GT, udarna kladiva BVP/SK in pnevmatske aktuatorje pred poškodbami zaradi nezadostnega potiska.

  2. Potrditev položaja giba cilindra

     -- Ko se valj popolnoma razširi, se tlak v komori dvigne na prednastavljeno vrednost, da pošlje signal stikala za zaklepanje naslednjega koraka proizvodnega procesa.

  3. Varnostna zapora tokokroga vibratorja

     -- Nadzoruje delovni zračni tlak; prekine napajanje hitrih izpušnih ventilov XQ, ko tlak pade pod prag, da prepreči pregorevanje vibratorja zaradi delovanja pod tlakom.

Primerjava zmogljivosti: digitalno stikalo IS3000 VS IS10 Reed VS ISE30A

Povzetek v enem stavku

     Batno mehansko pnevmatsko tlačno stikalo serije SOLH IS3000 ima nizko histerezo, močno odpornost na vibracije in visoko kontaktno obremenitev, z navojnim/tesnilom in na voljo različicami PLC z mikro obremenitvijo, ki se pogosto uporabljajo za tlačno varnostno zaščito zračnega tokokroga in samodejne procesne sprožilne signale na vibratorjih, vpenjalnih postajah cilindrov in splošni opremi za avtomatizacijo.
