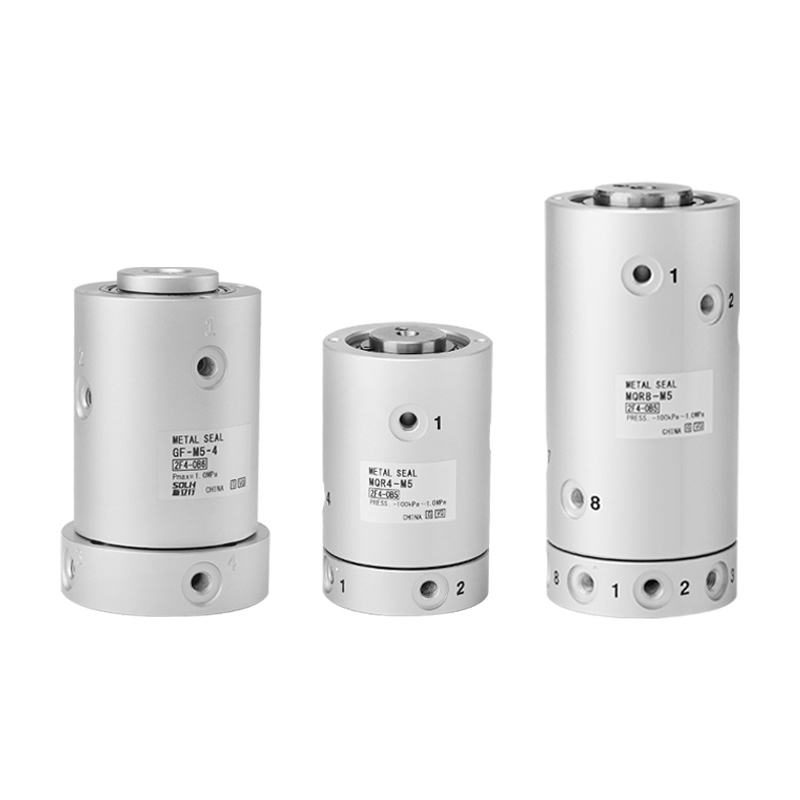

Serija MQR Rotacijski priključek tesnila z nizkim navorom (SOLH)

Blagovna znamka: SOLH by Richge Technology

Pozicioniranje izdelka

     Serija MQR je večkanalni rotacijski spoj, ki uporablja kovinsko brezkontaktno tesnjenje reže z ultra nizkim vrtilnim momentom. Posebej razvit za neprekinjeno vrtljive dele, vključno z robotskimi spoji, rotacijskimi mizami in rotacijskimi gredmi za dovajanje stisnjenega zraka in vakuuma. Popolnoma se izogne ​​zvijanju cevovoda, ima izjemno gladko vrtenje in izjemno dolgo življenjsko dobo za avtomatizirane rotacijske pnevmatske sisteme.

Glavne prednosti izdelka

     -- Izjemno nizek vrtilni moment: Samo 0,003～0,50 N·m, prinaša majhno dodatno obremenitev za pogonski servo/motor

     -- Brezkontaktno tesnjenje kovinske reže: brez gumijastih tesnilnih obročev, brez lepljenja ali zatikanja; gladek zagon tudi po dolgotrajnem statičnem shranjevanju

     -- Neodvisna večkanalna zračna vezja: izbirni 1/2/4/8/12/16 prehodov z ničelnim navzkrižnim puščanjem med vsakim vezjem

     -- Izjemno podaljšana življenjska doba: do 1 milijarde vrtilnih ciklov, zasnova, ki ne zahteva vzdrževanja

     -- Dvosmerno vrtenje in zmogljivost visoke hitrosti: največja vrtilna hitrost do 3000 vrtljajev na minuto, primerna za visokohitrostno rotacijsko opremo za indeksiranje

     -- Združljivost z dvojnim vakuumom in pozitivnim tlakom: območje delovnega tlaka -100 kPa ~ 1,0 MPa, deluje tako za vakuumsko sesanje kot standardne zanke za dovod zraka

Univerzalne standardne tehnične specifikacije

     -- Uporabna tekočina: stisnjen zrak, inertni plin

     -- Razpon delovnega tlaka: -100 kPa ~ 1,0 MPa

     -- Temperatura okolja in medija: -10 ~ 80 ℃

     -- Vrsta tesnjenja: brezkontaktna kovinska tesnilna struktura

     -- Podporna struktura: vodilna podpora z dvojnim ležajem

     -- Navoj vrat: M5×0,8 (notranji/zunanji navoj izbirno)

     -- Zahteva za mazanje: Brez mazanja, ni potrebno redno dolivanje olja

Hitra referenčna tabela parametrov modela

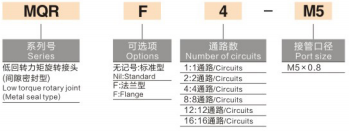

Primeri pravil za poimenovanje modelov

     -- MQR4-M5: 4 neodvisni prehodi, standardni navoj M5

     -- MQR8-M5: 8 neodvisnih prehodov, standardni navoj M5

     -- MQR16-M5: 16 neodvisnih prehodov, standardni navoj M5

Tipični scenariji uporabe

     -- Pnevmatski dovod zraka za spoje in rotacijske gredi industrijskih robotov

     -- Rotacijske indeksirne mize, rotacijski cilindri in oprema za avtomatizacijo vrtljive plošče

     -- Neprekinjeno vrtljive zanke za dovod zraka na avtomatiziranih obdelovalnih postajah

     -- Rotacijski vakuumski adsorpcijski mehanizmi za priseske in vpenjalne šablone

     -- Rotacijski pnevmatski tokokrogi za embalažne, tiskarske in elektronske proizvodne stroje

Ključne smernice za namestitev

     -- Pritrdite stacionarno ohišje, poganjajte vrtljivo stran preko povezovalne plošče

     -- Za odpravo radialne zamaknjene obremenitve je priporočljiv sklop fleksibilne sklopke

     -- Rotacijski spoj ne prenese velike radialne ali aksialne sile; uporablja se le za srednji prenos

     -- Spiralno razporejena postavitev vrat poenostavlja napeljavo cevi in ​​preprečuje navijanje cevovoda med vrtenjem

Povzetek v enem stavku

     Večkanalni rotacijski spoj s tesnilom za kovinsko režo SOLH MQR ima ultra nizek vrtilni moment, življenjsko dobo 1 milijarde ciklov brez vzdrževanja, združljivost z dvojnim vakuumom in pozitivnim tlakom ter neobveznih 1~16 neodvisnih zračnih prehodov, idealno komponento za dovod zraka proti zasuku cevovoda za spoje robotov in vso visokohitrostno opremo za rotacijsko avtomatizacijo.
