Splošni pnevmatski manometer serije G

Blagovna znamka: SOLH by Richge Technology

Pozicioniranje izdelka

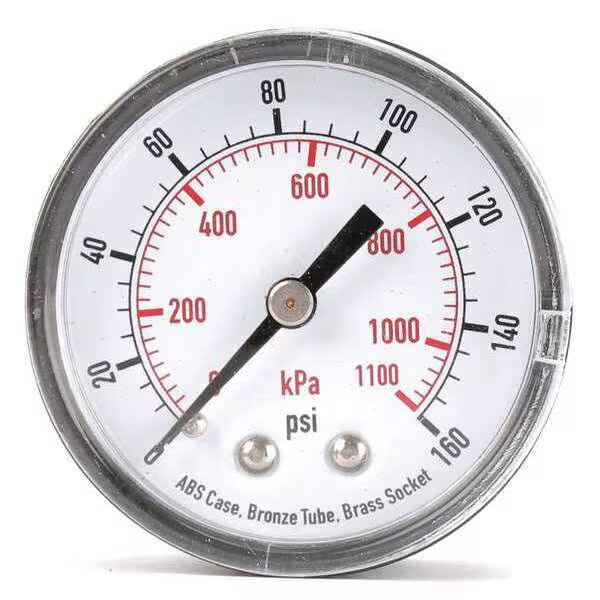

     Serija SOLH G je standardni manometer, namenjen pnevmatskim sistemom za merjenje tlaka stisnjenega zraka, razdeljen na standardni osnovni tip in tip mejnega indikatorja z barvnim opozorilnim obročem. Zunanji premer številčnice je φ15 ~ φ63, razpon tlaka pokriva 0,2~1,5 MPa s standardno natančnostjo ±3 % F.S. Na voljo sta dve montažni strukturi: model G z zadnjim navojem za montažo na ploščo in model GA s stranskim navojem za neposredno namestitev v cevovod.

Specifikacija velikosti serije in dimenzij (zunanji premer × priključni navoj)

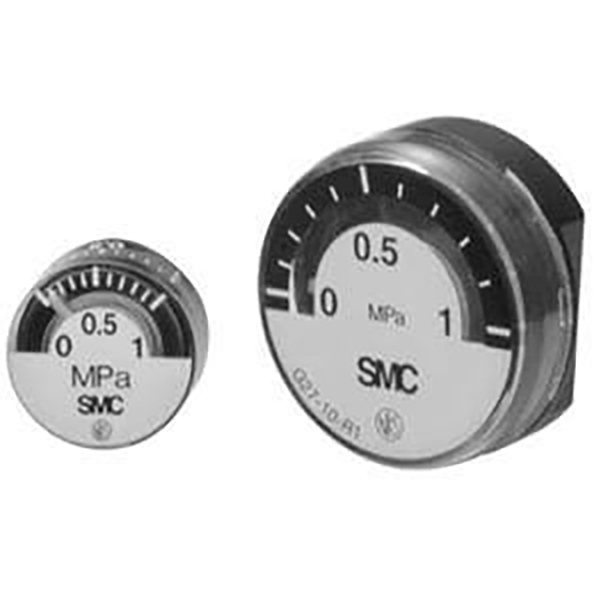

     -- G15: φ15, notranji navoj M5 / R1/8; ultra-miniaturni, usklajeni z mikro pnevmatskimi ventili

     -- G27: φ26, R1/16 / R1/8; kompaktno ozko ohišje za omejen ozek prostor za namestitev

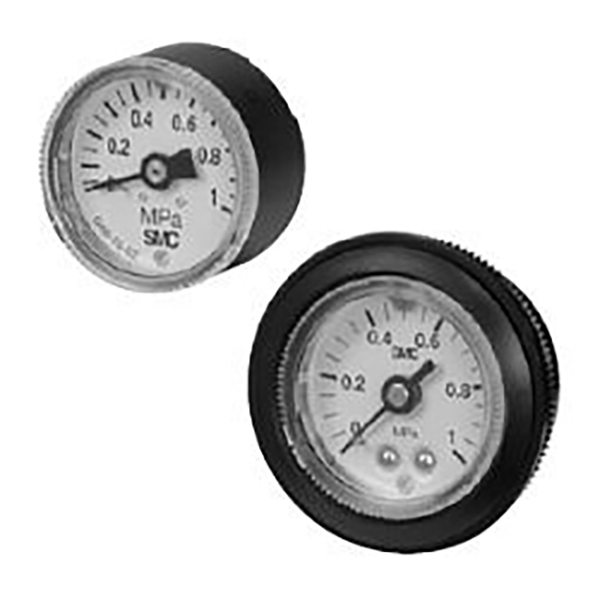

     -- G36 / GA36: φ37,5, R1/8; glavni standardni splošni model

     -- G46 / GA46: φ42,5, R1/8 / R1/4; najpogosteje uporabljen, neobvezen mejni indikatorski obroč

     -- G53-L: φ51, R1/8 / R1/4; srednje velika številčnica z rdeče-zelenim opozorilnim obročem za omejitev

     -- G63-L: φ63,4, R1/8 / R1/4; super velika številčnica, jasno branje z velike razdalje

Pravilo poimenovanja modela in primeri

 1. Oblika poimenovanja

     -- G / GA + koda velikosti + izbirna pripona L + koda območja tlaka + koda navoja

     -- Pripona L = opremljen z rdeče-zelenim indikatorskim obročem meje

  2. Primeri modelov

     -- G46-10-02:

         G46 = φ42,5 model zadnjega navoja | 10 = območje 1,0 MPa | 02 = navoj R1/4

     -- GA36-10-01:

        GA36 = φ37,5 model stranskega navoja | 10 = območje 1,0 MPa | 01 = navoj R1/8

     -- G36-L-10-01

        Z rdeče-zelenim mejnim opozorilnim obročem L, φ37,5 zadnji navoj, 1,0MPa, R1/8

  3. Opredelitev kode

     -- Koda območja tlaka:

         2 = 0~0,2 MPa

         4 = 0~0,4 MPa

        10 = 0~1,0 MPa

        15 = 0~1,5 MPa

    -- Koda niti

        01 = R1/8

        02 = R1/4

        R1 = R1/16

        M5 = M5×0,8 metrični notranji navoj3.

Univerzalni osnovni tehnični parametri

  1. Merljiv medij: stisnjen zrak; različice mokrega dela brez olja in bakra so neobvezne za čist proces

  2. Standardna tlačna območja: 0~0,2 / 0~0,4 / 0~1,0 / 0~1,5MPa

  3. Stopnja natančnosti: Standard ±3% F.S.; mini G15 & G27 ±5% F.S.

  4. Konfiguracija materiala:

     -- Ohišje: cinkova zlitina/ponikljan aluminij pod pritiskom

     -- Pokrov okna: polikarbonat, odporen na udarce

     -- Priključni nastavek: medenina; na voljo alternativa brez bakra

  5. Delovna temperatura: -5 ~ +60 ℃ (srednje brez zaledenitve)

  6. Razvrstitev namestitve

     -- Tip G: zadnji navoj, zasnovan za vgradnjo v ploščo

     -- Tip GA: stranski navoj, direktna vgradnja v cevovod

Model L z obročem za indikator meje

     -- Rdeči obroč: zgornja meja/prag alarma visokega tlaka

     -- Zeleni obroč: Normalni varni interval delovnega tlaka

     -- Beli kazalec: vrednost dinamičnega zračnega tlaka v realnem času

     -- Glavna prednost: intuitivna vizualna presoja stanja brez natančnega odčitavanja lestvice, idealna za tekoče linije in centralizirane večtočkovne nadzorne omare

Navodila za izbiro po korakih

  1. Miniaturni in ozko omejen prostor: izberite G15 / G27 (φ15 / φ26)

  2. Navadna standardna pnevmatska vezja: G36 / G46 (φ37,5 / φ42,5)

  3. Potrebno vizualno opozorilo o pritisku: G36-L / G46-L z barvnim mejnim obročem

  4. Potreba po daljinskem branju: velika številčnica G53-L / G63-L (φ51 / φ63)

  5. Razlikovanje v načinu namestitve

     -- Neposredna montaža na cevovod → serija stranskih navojev GA

     -- Vgrajena montaža nadzorne plošče opreme → Serija zadnjega navoja G

Priljubljen standardni model Quick Reference

     -- G27-10-R1: številčnica φ26, območje 1,0 MPa, navoj R1/16

     -- G36-10-01: φ37,5 zadnji navoj, 1,0 MPa, R1/8

     -- G46-10-02: φ42,5 zadnji navoj, 1,0 MPa, R1/4

     -- G46-L-10-02: zadnji navoj φ42,5, rdeče-zelen mejni obroč, 1,0 MPa, R1/4

Povzetek v enem stavku

     Pnevmatski manometer serije SOLH G zajema polne velikosti številčnice φ15~φ63 z zadnjim/stranskim navojem, dvema slogoma vgradnje, izbirni opozorilni obroč za omejitev barvne barve L, popolna območja tlaka 0,2~1,5MPa in čiste različice brez bakra, standardni pripomoček za spremljanje zračnega tlaka za vsa pnevmatska vezja industrijske avtomatizacije.
