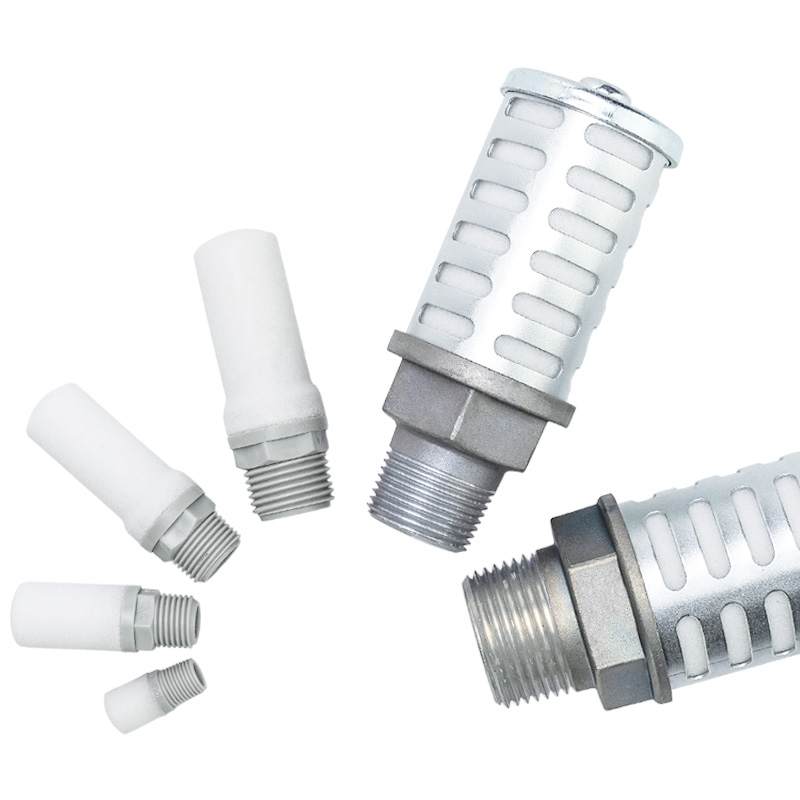

Pnevmatski izpušni dušilec zvoka serije AN

Znamka:SOLH proizvajalca Richge Technology

Pozicioniranje izdelka

     Serija SOLH AN je namenski dušilec zvoka za vse pnevmatske sisteme. Njegove glavne funkcije vključujejo zmanjšanje hrupa izpušnih plinov, čiščenje izpušnih plinov in zatiranje brizganja oljne meglice. Široko nameščen na izpušnih odprtinah elektromagnetnih ventilov, pnevmatskih valjev in vseh ventilov za regulacijo zraka je bistven pripomoček za varstvo okolja in zmanjšanje hrupa za celotne pnevmatske tokokroge.

Primerjalne tabele celotne serije specifikacij

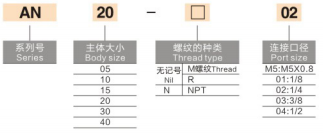

 1.Majhne in srednje velikosti (za standardne elektromagnetne ventile in cilindre)

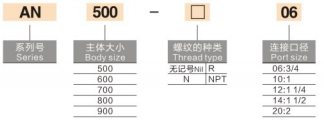

 2. Velike velikosti izvrtin (za velike ventile in centralne izpušne kolektorje)

Univerzalni osnovni tehnični parametri

  1. Veljavni medij: Čist stisnjen zrak (NI primeren za vnetljive, jedke strupene pline)

  2. Najvišji nazivni delovni tlak: 1,0 MPa (standardni modeli s smolo)

  3. Delovno temperaturno območje:

     -- Standardna vrsta smole: -10 ~ +60 ℃ (brez ledu v jedru)

     -- Vrsta sintrane kovine: odpornost na visoke temperature do 150 ℃

  4. Zmogljivost zmanjševanja hrupa:

     -- Standardna stopnja: 25 ~ 30 dB(A)

     -- Posebna različica z visokim dušenjem: ≥35 dB(A)

  5. Izbirni gradbeni materiali

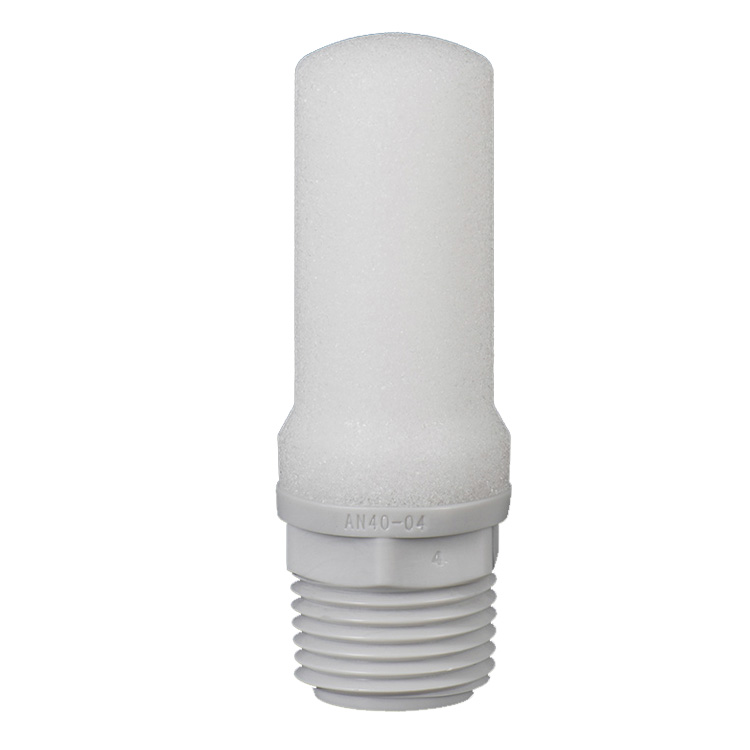

     -- Vrsta smole: ohišje, ki zavira gorenje, UL94-V0, porozno sintrano jedro filtra (velikost por 50 ~ 100 μm)

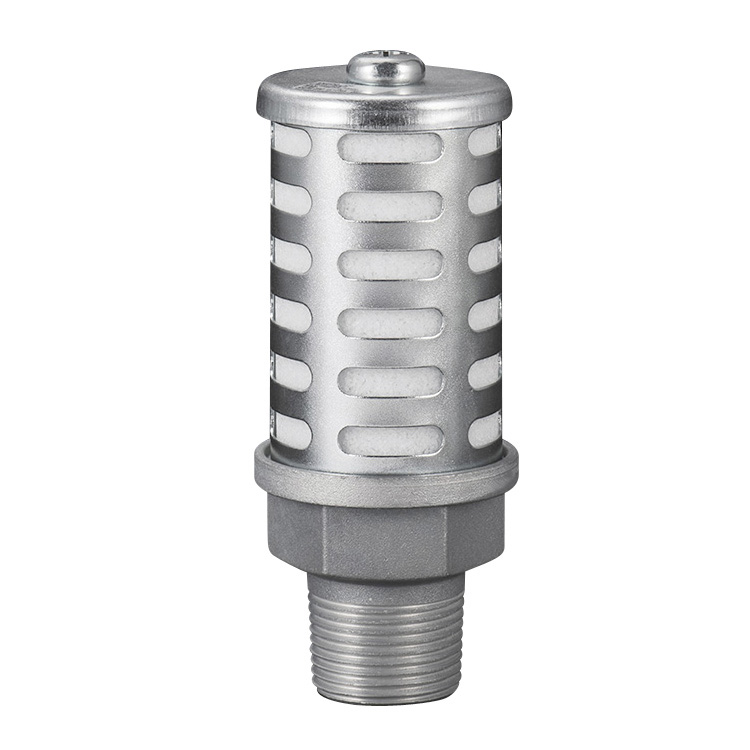

     -- Vrsta kovine: sintrano telo iz bakrove zlitine, izjemna odpornost na visoke temperature in korozijo

  6. Možnosti povezave: metrični navoj M3/M5, notranji navoj Rc/PT, navoj NPT, vtični nastavek za cev φ6~φ12

Notranja struktura in princip zmanjševanja hrupa

     -- Visokohitrostni izpušni zrak teče v ohišje dušilnika zvoka; porozno sintrano jedro / večplastna vlakna razdelijo zračni tok v majhne kanale za ustvarjanje trenja in absorpcijo zvoka ter učinkovito ublažijo udarni hrup izpušnih plinov.

     -- Dvoslojna kompozitna zasnova, sprejeta pri delnih modelih: notranje jedro za odpravo hrupa, zunanja lupina blokira brizganje oljne meglice, hkrati pa ohranja nizek protitlak izpušnih plinov, da se prepreči izguba hitrosti valja.

     -- Popolnoma pasivna mehanska struktura, napajanje ni potrebno, takojšnje zmanjšanje hrupa po enostavni namestitvi.

Vodnik za hitro izbiro v 3 korakih

  1. Ujemanje priključnega vmesnika: potrdite specifikacijo navoja izpušne odprtine (M5/Rc1/8 itd.) ali zunanji premer plastične cevi (tip φ8/10/12).

  2. Ujemanje zmogljivosti pretoka zraka:

     -- Mini serija (AN05/AN10): ≤0,4 m³/min

     -- Srednje serije (AN15/AN20/AN40): 0,8 ~ 1,2 m³/min

     -- Velike industrijske serije (AN500~AN900): ≥2,5 m³/min

  3. Ujemanje pogojev delovnega okolja:

     -- Visoka temperatura/pogost hiter izpuh: Izberite sintrano kovino serije AN110

     -- Vlažna in prašna notranja delavnica: serija ANA1 z zatesnjeno smolo

     -- Največja prioriteta zmanjševanja hrupa: serija dušilcev zvoka z visokim dušenjem ANB1

Navodila za namestitev in redno vzdrževanje

  1. Način namestitve

     -- Neposredno privijte na izpušno odprtino ventila/cilinderja; zunanje ohišje se lahko prosto vrti za poljubno orientacijo. Vtisni tip se lahko trdno vstavi v cev v enem koraku.

  2. Pravila vzdrževanja

     -- Čiščenje zamašenega jedra: izpihajte jedro obratno z nizkotlačnim čistim zrakom ali sperite; zamenjajte dušilec zvoka, če resne blokade ni mogoče odpraviti.

     -- Referenca življenjske dobe: jedro iz sintrane smole pribl. 10.000 delovnih ur; kovinsko sintrano jedro z izjemno dolgo življenjsko dobo.

Prednost izmenjave SOLH

     Modeli polne serije SOLH AN, vključno z AN05-M5, AN10-01, AN15-02, ANA1-06, so popolnoma dimenzionalno zamenljivi z originalnimi dušilci zvoka SMC AN, z enako velikostjo navoja, zmogljivostjo pretoka in učinkom zmanjšanja hrupa, konkurenčnejšo ceno na enoto in hitrejšim proizvodnim časom za optimizacijo stroškov množične nabave.

Povzetek v enem stavku

     Pnevmatski izpušni dušilec serije SOLH AN ponuja popolno linijo velikosti od M5 do Rc2" z možnostmi sintranja iz smole/kovine, ki zagotavlja zmanjšanje hrupa 25~35 dB(A) in zadrževanje oljne megle, standardni univerzalni dušilec zvoka za nadzor hrupa izpušnih plinov iz vseh elektromagnetnih ventilov in cilindrov v industrijski avtomatizaciji.
