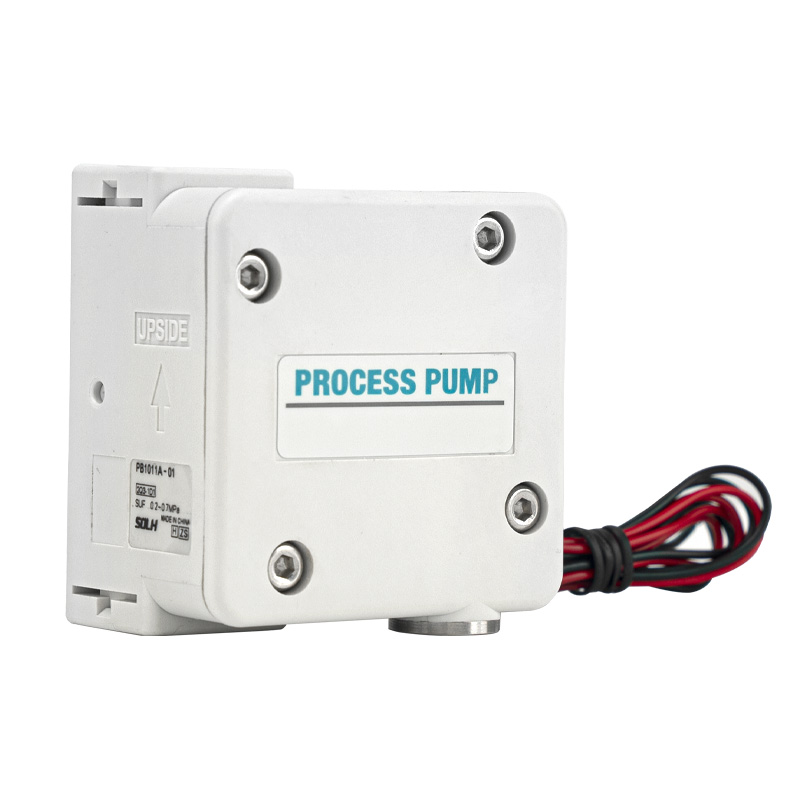

Membranska črpalka serije RPB1011 (vrsta vgrajenega elektromagnetnega ventila PB1000A)

Znamka:SOLH proizvajalca Richge Technology

Pozicioniranje izdelka

     SOLH PB1011A spada v serijo miniaturnih enodelujočih pnevmatskih membranskih črpalk PB1000A z vgrajenim elektromagnetnim ventilom. Ima kompaktno obliko, popolno odpornost proti koroziji in ničelno puščanje tesnila gredi. Kompaktna natančna dozirna črpalka, zasnovana za dovajanje kemičnega topila, čiste vode, medicinske tekočine in reagenta z mikro do srednjim tokom, se pogosto uporablja v fini kemični, polprevodniški in biotehnološki industriji.

Razvrstitev modela in način vožnje

     --  PB1011A: Vgrajen integriran 3-portni elektromagnetni ventil (DC24V), neposredni nadzor električnega signala, ožičenje plug-and-play

     --  PB1013A: Tip zunanjega zračnega pilota, ki ga poganja neodvisen zunanji elektromagnetni ventil

     --  Pripona velikosti priključka: 01 = standardni priključek za tekočino Rc1/8

     --  Skupni kompletni modeli: PB1011A-01; PB1011A-01-B (z nosilcem za montažno nogo); PB1011A-01-N (navojna vrata NPT)

Osnovne tehnične specifikacije (PB1011A)

     -- Pogonska enota: vgrajen 3/2 elektromagnetni ventil, DC24V, poraba energije 0,35 W

     --  Razpon pretoka: 8～2000 ml/min (0,12～120 L/h)

     --  Delovni tlak izpusta: 0～0,6 MPa

     --  Dvig suhega sesanja: največ 2,5 m

     -- Delovna temperatura tekočine: 0 ~ 50 ℃ (brez ledu v komori črpalke)

     -- Največja dovoljena viskoznost tekočine: 100 mPa·s

     -- Območje tlaka dovodnega zraka: 0,2～0,7 MPa

     -- Poraba zraka: ≤40 L/min (ANR)

     -- Skupne mere in teža: 60×60×41 mm, pribl. 170 g

     -- Hrup pri delovanju: ≤64 dB(A); hrup dodatno zmanjšan z ustreznim dušilcem zvoka

     -- Življenjska doba membrane: do 30 milijonov preklopnih ciklov

Konfiguracija materiala mokrega dela

      -- Telo črpalke: polipropilen PP / nerjaveče jeklo SUS316 po izbiri

     -- Jedro membrane in povratnega ventila: kompozit PTFE + PP

     -- Tesnilni material: FKM fluoro guma, izjemna odpornost na kisline, alkalije in organska topila

     -- Materialna prednost: zasnova tesnila brez gredi odpravlja puščanje srednjega toka; popolna odpornost proti koroziji za kemično raztopino, čisto vodo, medicinski reagent in blago kislinsko/alkalno tekočino.

Načelo delovanja (tip električnega krmiljenja PB1011A)

     -- Solenoid pod napetostjo VKLOPLJEN: stisnjen zrak vstopi v pogonsko komoro in potisne membrano, da se premakne v levo; tekočina v komori črpalke se izpušča skozi zgornji enosmerni ventil.

     -- Solenoid brez napetosti IZKLOPLJEN: pogonska komora izpušča zrak; diafragma se ponastavi v desno pod vgrajeno silo vzmeti; nova tekočina se vsesa v votlino črpalke preko spodnjega vstopnega povratnega ventila.

     -- Visokofrekvenčni cikel vklopa/izklopa solenoida (1～10 Hz) omogoča neprekinjeno sesanje in odvajanje tekočine; izhodni pretok je mogoče natančno nastaviti s spreminjanjem preklopne frekvence.

Zahteve za namestitev in cevi

  1. Pravilo obvezne namestitve

     -- Odprtina za izhod tekočine (OUT) mora biti obrnjena navzgor, da preprečite zračno zaporo v komori črpalke, ki povzroči prekinitev pretoka.

 2. Definicija vrat in specifikacija niti

     -- Glavna vrata za vhod/izhod tekočine: standardni Rc1/8", neobvezen NPT1/8

     -- SUP priključek za dovod zraka: navoj M5×0,8

     -- Izpušni priključek EXH: navoj M5×0,8, združljiv z miniaturnim dušilcem zvoka AN05-M5

  3. Montažne luknje

     -- 2 × M4 luknje za vijake s 6 mm globine; ali φ4,5 skozi luknje; namenski nosilec za noge KT-PB1A-5 je na voljo za fiksno namestitev opreme.

Tipični scenariji industrijske uporabe

     -- Proizvodnja polprevodnikov in PV: kemični prenos topil, kroženje čistilne tekočine

     -- Medicinska in biokemijska oprema: mikro dostava reagenta, puferske raztopine in biološke tekočine

     -- Stroji za tiskanje in pakiranje: črnilo, samodejni sistem za dovajanje lepila

     -- Varstvo okolja in čiščenje vode: doziranje kemičnih sredstev, zbiranje vzorcev odpadne vode

     -- Panoga splošne avtomatizacije: transport rezalne tekočine, čistilnega sredstva in lahkega olja

Navodila za izbiro modela

     -- Ujemanje pretoka: izberite PB1011A za pretok ≤2000 ml/min; Model zračnega pilota PB1013A za posebne scenarije krmiljenja povezave (največji pretok 1000 ml/min)

     -- Izbira zmočenega materiala: PP ohišje črpalke za splošno šibko kemično tekočino; Kombinacija SUS316 + PTFE za močno jedko topilo

     -- Način krmiljenja: električni neposredni nadzor izberite PB1011A; oprema za zunanjo zaklepno povezavo izberite tip zračnega pilota PB1013A

     -- Pomožni dodatki: namestite dušilec zvoka na izpušno odprtino za zmanjšanje hrupa med vožnjo; ujemajoči nožni nosilec za dolgotrajno fiksno namestitev

Prednost izmenjave SOLH

     Serija SOLH-PB1011 se popolnoma ujema s prvotno serijo SMC PB1011 v celotni dimenziji, razporeditvi navojev vrat in vseh parametrih delovanja, neposredni zamenjavi brez spreminjanja cevovoda, z vrhunsko stroškovno učinkovitostjo.

Povzetek v enem stavku

     Miniaturna vgrajena elektromagnetna pnevmatska membranska črpalka SOLH PB1011A uporablja mokre dele brez tesnila gredi, odporne proti koroziji, PTFE/FKM, podpira doziranje mikro-srednjega pretoka 8~2000 ml/min, na voljo v različicah z električnim integriranim solenoidom in zunanjim zračnim pilotom, kompaktna natančna prenosna črpalka za polprevodnike, medicino, tiskanje in okolje. sistemi za dostavo reagenta.
