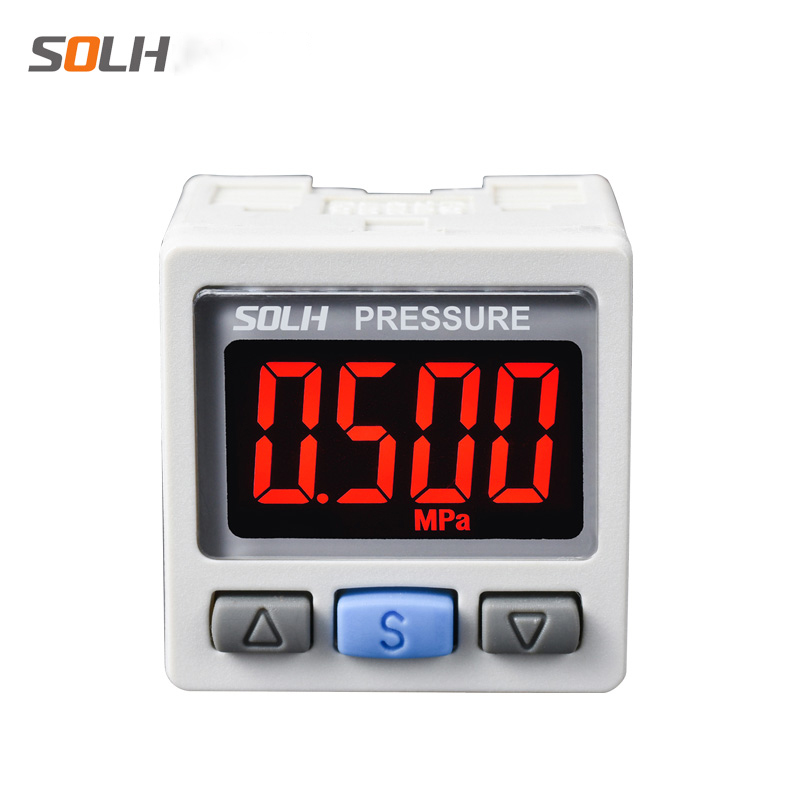

Visoko natančno dvobarvno digitalno tlačno stikalo serije ZSE30A(F) / ISE30A

Znamka:SOLH proizvajalca Richge Technology

Pozicioniranje izdelka

     Visoko natančna digitalna tlačna stikala serije SOLH ZSE30A(F) / ISE30A se uporabljajo za spremljanje tlaka v realnem času, alarm praga in krmiljenje signala z zaprto zanko vseh pnevmatskih tokokrogov. Združljiv z vakuumom, sestavljenim mešanim tlakom in standardnim pozitivnim tlakom. Glavne prednosti vključujejo izjemno visoko natančnost ±0,2 % FS, dvobarvni rdeče/zeleni LCD zaslon in funkcijo kopiranja serijskih parametrov z enim klikom, ki deluje kot "oko za vizualno spremljanje" avtomatiziranih pnevmatskih sistemov.

Razvrstitev serije glede na območje merjenja tlaka

Osnovne tehnične specifikacije (razred visoke natančnosti)

  1. Zaslon: 4-mestni LCD zaslon, dvobarvno samodejno stikalo (zelena/rdeča); OUT1 ustreza zeleni barvi, OUT2 ustreza rdeči barvi

  2. Natančnost merjenja: ±0,2 %FS pri 25 ℃, ločljivost do 1/1000 polnega obsega

  3. Možnosti izhodnega signala

     -- Preklopni signal: 2-kanalni NPN / PNP tranzistorski izhod z odprtim kolektorjem (OUT1 & OUT2)

     -- Analogni signal (neobvezno): 1~5V napetostni izhod ali 4~20mA tokovni izhod

  4. Napajanje: 12~24 VDC ±10% širok razpon napetosti

  5. Zmogljivost vzdržljivosti nadtlaka

  6. ZSE30A / ZSE30AF: 500 kPa

  7. Model s pozitivnim tlakom ISE30A: 1,5 MPa

  8. Zaščitni razred: IP40 odporen na prah

  9. Delovna temperatura okolja: 0 ~ 50 ℃

  10. Ekskluzivna funkcija: kopiranje parametrov z enim klikom, kopiranje nastavitev iz 1 glavne enote na največ 10 podrejenih enot, učinkovito izogibanje napakam pri nastavitvi parametrov med serijskim razhroščevanjem opreme

Popolno pravilo poimenovanja modela

  Primer modela: ISE30A-01-N-M

     --  ISE30A / ZSE30A / ZSE30AF: identifikator tipa serijskega tlaka

     -- 01: specifikacija navoja vrat = notranji navoj M5 (R1/8)

     -- N/P: Tip preklopnega izhodnega tranzistorja

        N = odprt kolektor NPN; P = PNP odprt kolektor

     -- M / C / D: Definicija izhodne kombinacije

        M = samo 2 neodvisna preklopna izhodna kanala

        C = 1 preklopni kanal + 1~5V analogni napetostni izhod

        D = 1 preklopni kanal + 4~20mA analogni tokovni izhod

Dvobarvni LCD zaslon Logic

     -- Zelena osvetlitev ozadja: dejanski tlak znotraj uporabniško nastavljenega normalnega delovnega območja

     -- Rdeča osvetlitev ozadja: Tlak presega zgornji/spodnji alarmni prag (opozorilo za nadtlak/podtlak)

     -- 4 nastavljivi načini prikaza: podpira standardno logiko (običajno zelena, nenormalno rdeča) ali obratno logiko preklapljanja barv po potrebi

Tipični scenariji industrijske uporabe

  1. Pnevmatski cilinder in vezje za vpenjanje obdelovanca

     Nastavite prag tlaka vpenjanja 0,5 ~ 0,7 MPa; sproži rdeči alarmni signal, ko tlak pade pod spodnjo mejo, da prepreči zrahljanje obdelovanca med obdelavo.

  2. Postaja za obdelavo vakuumskega sesanja (model ZSE30A, namenjen vakuumu)

     Nastavite zanesljiv adsorpcijski prag ≤ -80 kPa; takoj oddaj alarmni signal, če se stopnja vakuuma poslabša, da preprečiš odpadanje obdelovanca med prenosom.

Primerjava delovanja z običajnimi mehanskimi tlačnimi stikali

Navodila za izbiro po korakih

     -- Samo vakuum ali mešani vakuum + mikro pozitivni tlak → Izberite ZSE30AF univerzalni sestavljeni tlačni model

     -- Standardni splošni pnevmatski krog (0,4 ~ 0,7 MPa dovod zraka) → Najbolj priljubljen model ISE30A-01-N-M

     -- Zahtevaj stalno zbiranje podatkov o tlaku v realnem času s PLC → Izberite analogno izhodno različico C (1~5V napetost) ali D (4~20mA tok).

Povzetek v enem stavku

     Vakuumska digitalna stikala SOLH ZSE30A, spojina ZSE30AF in pozitivni tlak ISE30A imajo dvobarvni LCD z visoko natančnostjo ±0,2 %FS, 2-kanalno NPN/PNP stikalo + izbirni analogni izhod 1~5V/4~20mA s kopiranjem serijskega parametra z enim klikom, ki se pogosto uporablja za nadzor tlaka vpenjanja in vakuumskega sesanja ter alarm v avtomatizirani pnevmatski opremi.
