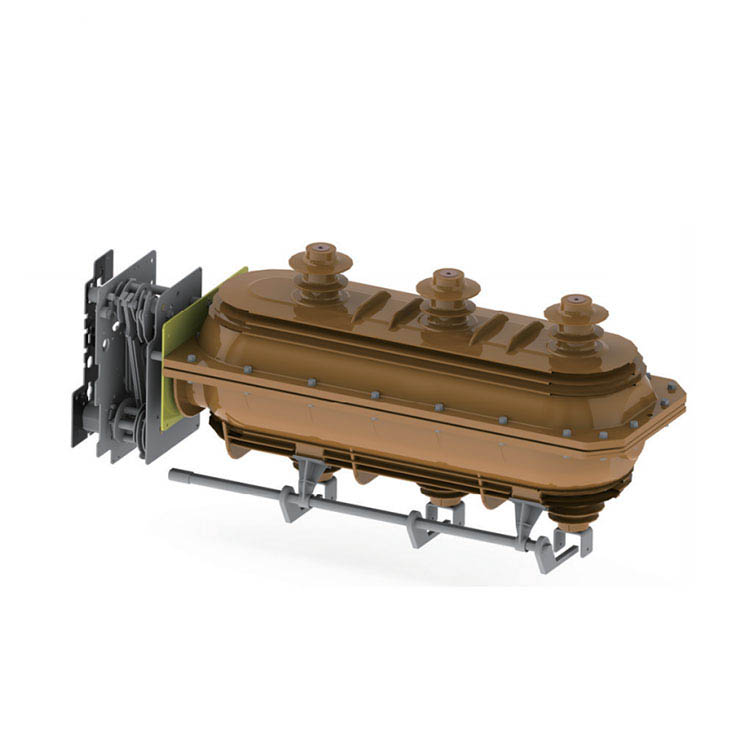

FLN36-24D Notranja visoka napetost SF6 Prelomno stikalo LBS

FLN36-24D Notranja visoka napetost SF6 Prelomno stikalo LBS

    Lahko ga razdelimo na dve vrsti: FLN □ -24kV (k Tip Enojna vzmetna operacijska mehanizem), flrn □ -24kV (tipa dvojni vzmetni mehanizem delovanja). Slednji tip je lahko opremljen s kombinacijo varovalk, ki ima nadzor in zaščito, ki se lahko uporablja za napajanje in podstanilo kot zaščitno in krmilno napravo, še posebej primerna za glavno enoto obroča, škatlo za distribucijo kabla in preklopno podstanico.

Ročni mehanizem delovanja

K Tip Spring Dvojni delovni mehanizem:

Kot vhodna krmilna enota za FLN □ -24kV je načelo delovnega mehanizma delovnega delovnega delovnega mehanizma K tipa vzmetno stiskanje in sproščanje.

Delovanje ozemljitve: Poganja se z ročajem, zgornja ročica ročice se vrti in pritisne pomlad 2, da shrani energijo, ko doseže največjo energijo, nadaljuje z zasukom roke, vzmet za shranjevanje energije začne sproščati energijo in poganjati zgornji sprožilec, omogoča povezovalno palico, da poganja ročico ročice, ročico ročice vrti in poganja premikajoči se kontaktniki.

Vklop vklopljene operacije: Poganja se z ročajem, spodnji ročico 1 se vrti, pritisne pomlad 2, da shrani energijo, ko se energija sprosti, poganja sprožilec 8, omogoča povezovanje palice, da poganja ročico ročice, ročico ročice se vrti in poganja premikajoče se kontaktor in prelomno stikalo.

Operacija izklopa: zavrtite glavno ročico ročice gredi v nasprotni smeri urinega kazalca s ročajem, sprostite vzmet za shranjevanje energije in izklopi se stikalo za obremenitev.

Vzmetni mehanizem za vzmetno dvojno funkcijo:

Kot krmilna enota za flrn □ -24kV. Načelo dela tipa je enako kot k tip K, poleg tega ima funkcijo Trip Trip. Za zahteve strank je na voljo tudi elektromagnetno potovanje.

Vklop vklopljenja: Poganja se z ročajem, spodnji ročici ročice 1 se vrti, da pritisnete stikalo na pomladi 12 in izklopite vzmet 8 hkrati, da zagotovite zadostno energijo, ki je potrebna za izklop. Ko spodnja ročica ročice 1 spoji zatič in pogone sproži, da se premakne, spodnje kolesa se sprosti in sprosti stikalo na vzmet in stikalo za obremenitev vklopi.

Izklopljeno delovanje: Pritisnite gumb za izklop stikala ali pritisnite Trip Pin 2 z napadalcem varovalk, sprostite vzmet in stikalo za nalaganje izklopi.

Delovanje Zemlje: Delovanje ozemljitvenega mehanizma je enako kot pri tiru k.

Motorni delovni mehanizem:

Delovanje motorja se lahko doda obema vrstama operativnih mehanizmov, kar pomeni, da ga je mogoče upravljati ročno ali motorizirati.

Delovna napetost: DC48V AC/DC 110V 220V

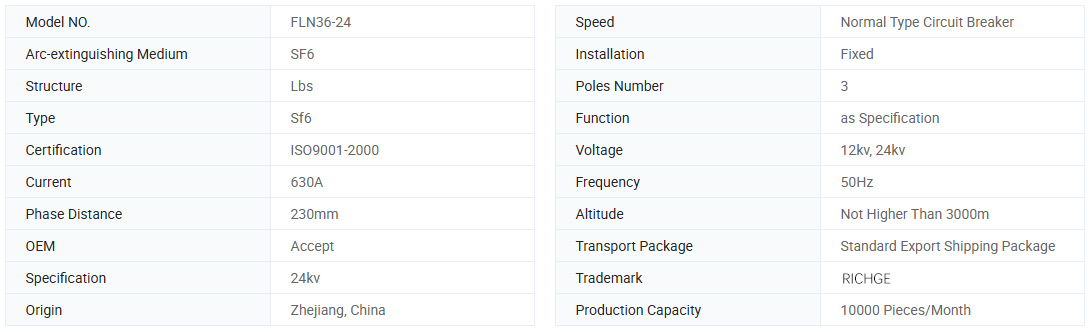

Osnovne informacije.

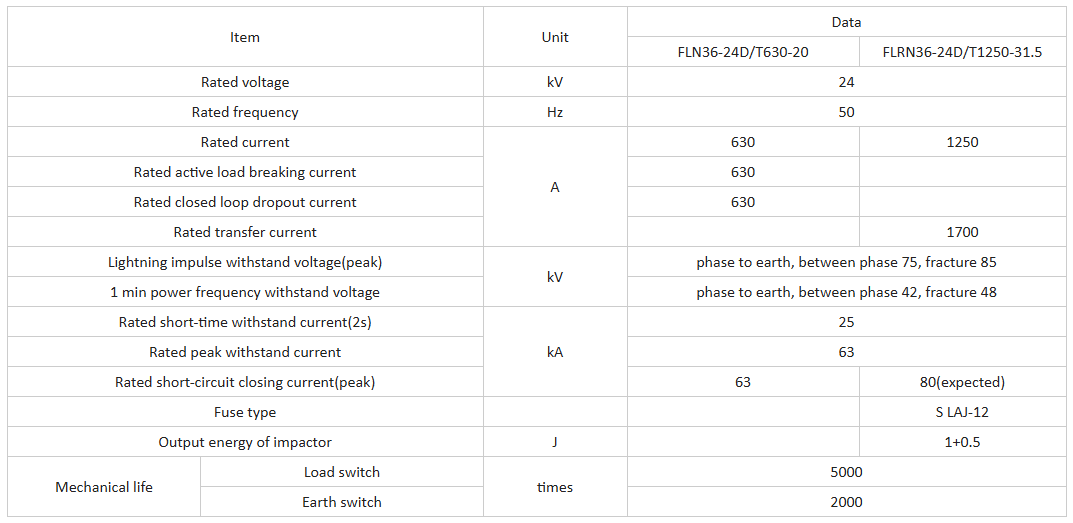

Tehnični parametri

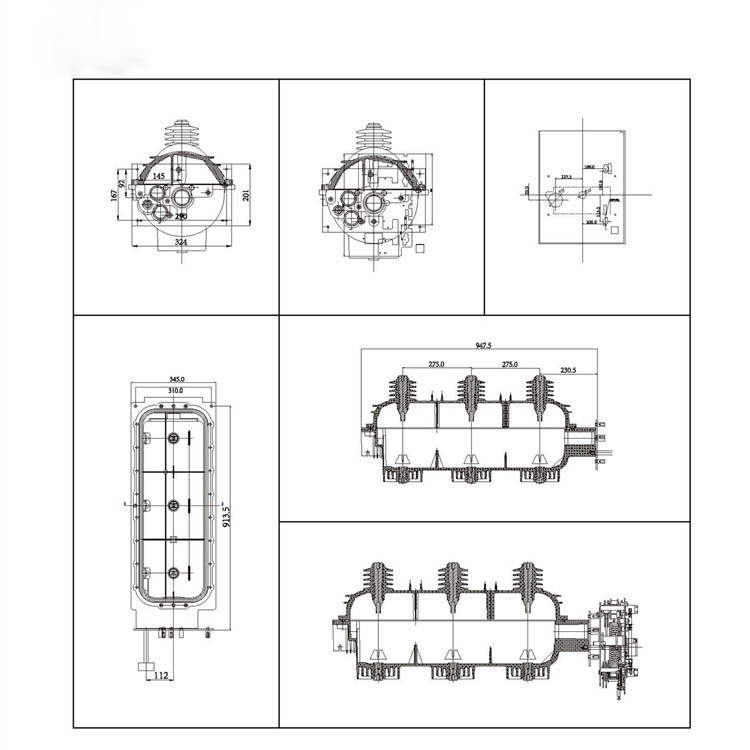

Risba

Veljavni pogoji

1. AMBIENT TEMPERATURA: MAX.+40 ° C; Min.-35 ° C.

2. Humičnost: največja povprečna relativna vlažnost dnevno povprečje: ≤ 95%; mesečno povprečje.≤90%.

3. VAS: ≤ 2000m.

4.Seizmična odpornost: 8 stopinj.

5. Okoliški zrak mora biti brez korozivnih, vnetljivih plinov, vodne pare itd. In ne bi smeli biti podvrženi pogostim in hudim vibracijam.

6.Nalna stopnja puščanja; ≤0,1%.
